小区住宅楼地下车库施工组织设计河北附示意图框架结构.doc

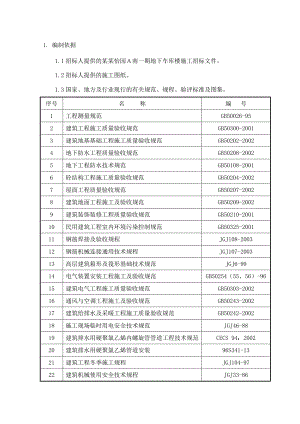

1. 编制依据1.1招标人提供的某某怡园南一期地下车库楼施工招标文件。1.2招标人提供的施工图纸。1.3国家、地方及行业现行的有关规范、规程、验评标准及图集。序号名 称编 号1工程测量规范GB50026-952建筑工程施工质量验收规范GB50300-20013建筑地基基础工程施工质量验收规范GB50202-20024地下防水工程质量验收规范GB50208-20025地下工程防水技术规范GB50108-20016砼结构工程施工质量验收规范GB50204-20027屋面工程质量验收规范GB50207-20028建筑地面工程施工及验收规范GB50209-20029建筑装饰装修工程质量验收规范GB50210-200110民用建筑工程室内环境污染控制规范GB50325-200111钢筋焊接及验收规程JGJ108-200312钢筋机械连接通用技术规程JGJ107-200313高层建筑箱形及筏形基础技术规范JGJ6-9914电气装置安装工程施工及验收规范GB50254（55、56）-9615建筑电气工程施工质量验收规范GB50303-200216通风与空调工程施工及验收规范GB50243-200217建筑给排水及采暖工程施工质量验收规范GB50242-200218施工现场临时用电安全技术规范JGJ46-8819建筑排水用硬聚氯乙烯内螺旋管管道工程技术规范CECS 94：200220建筑排水用硬聚氯乙烯管道安装96S341-1321建筑工程冬季施工规程JGJ104-9722建筑机械使用安全技术规程JGJ33-8623建筑施工高处作业安全技术规程JGJ80-9124建筑工程技术资料管理规程DB13（J）35-200225混凝土泵送施工技术规程JGJ/T10-952698系列建筑标准设计图集DBJT02-22-9827混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-128混凝土结构施工图平面整体表示方法制图规则和构造详图04G101-129建筑物抗震构造详图05G329-11.4主要的法律法规序号名 称编 号1中华人民共和国建筑法主席令第91号2中华人民共和国安全生产法第28次会议3中华人民共和国环境保护法主席令第22号4建设工程质量管理条例国务院令第279号5建设工程施工现场管理规定建设部令第15号6房屋建筑工程质量保修办法建设部第80号7河北省建筑条例省人代会8河北省建设工程质量管理规定省政府令第191号9河北省建设工程质量监督管理暂行办法冀建建200199号1.5我公司执行质量环境职业健康安全管理体系程序文件。1.6工程现场实际情况。1.7我单位同类工程施工经验。2. 工程概况2.1 工程概述序号项 目内 容1工程名称某某怡园南区一期地下车库工程2建设单位某某市某某置地房地产开发有限公司3建设地点某某街西临建设大街4设计单位某某工程设计有限公司5建筑面积4155平方米6承包方式包工包料7承包范围全部建筑、结构、给排水、暖通、电气工程8质量要求合格9工期要求施工总工期130日历天2.2 建筑概况项目名称某某怡园南区一期地下车库工程总建筑面积4155平米地下建筑面积4155平米建筑层数地下1层±0.000绝对标高68.80米建筑防火耐火等级一级 防火设计建筑分类一类抗震设防烈度7度抗震等级二级2.3 结构概况序号项 目内 容1结构形式 基础结构形式条形基础 独立基础主体结构形式框架2建筑物地基地基土质层基础采用独立基础及条基,桩均为摩擦-端承桩,桩端持力层为8层粗砂层,桩端阻力特征值为qp=2500KPa.裙房基础持力层为3层细砂,地基承载力特征值为fak=180KPa.地下水位地下最高水位距室外地坪40米以下3地下防水系统混凝土自防水独立基础承台,抗渗等级不小于S6柔性防水基础底板为3mm自粘橡胶沥青防水卷材一道(防水等级一级处二道)。1. 主要工程的施工方法及施工技术措施1.1 工程的施工定位及测量、放线本工程地下为1层，由于施工现场狭小，测量精度要求高，为了保证工程测量的精度，结合现场实际情况，选择如下测量方案。1.1.1 平面控制建筑物的红线及定位均由城建规划局测定。我们根据城建所提供的测量标志和建筑平面图，进行复测，依据建筑物的轴线和开间建立矩形控制网。作为平面控制的首级控制。在地下、地上各层施工中，能准确迅速地恢复各轴线的位置，以保证同一条中线或轴线在各层上投测的位置都能在同一铅垂面内。在矩形控制的施测中，其四角顶点用经纬仪测每角的顶角为90°，每角用2个测回，其误差不得大于±9”15”，四角的总和为360°，其误差不得大于±20”，四边的距离量距精度为1/5000L。对平面控制的四个顶点，设立牢固的标志。为防止施工过程中由于各种原因造成对标志的影响，对四角顶点的观测要定期核校以保证测量的精度。1.1.2 高程控制施工场地狭小，水准点的设置很难根据现场实际情况设置四个水准基点，进行连网观测，其闭合差小于±0.5nmm（n测站数）。按测站数成正比例进行闭合差平差调整，使之各点都得出准确的调和数据，以便于使用过程中互相校核。1.1.3 技术依据和施工测量设备（1）本工程按建设部颁发的标准测量规范及国家水准测量规范按二级水准测量要求施测。施工测量仪器配备情况见下表表5-1编号型 号性 能精 度1Ni005S05级精密水准测量0.5mm/测回2J2JDJ2级精密水平角测量二秒级3激光经纬仪上下光学对点1/300004DS3普通高程测量S3级550m钢尺1mm65m钢尺1mm7对讲机3公里（2）施工测量技术要求。（3）沉降观测。（4）沉降观测点的位置按图纸要求。（5）基辅尺，读数允许偏差为±0.50mm。（6）基辅尺高差为±0.7mm。（7）闭合水准仪路线闭合差为±4n。（n为测站数）。（8）水准仪的I<±15。（9）水平角的施测：（10）水平角角观测为3测回，测回差为9。（11）要消除仪器的光学对点误差。对点时，必须将对点器镜对着相对方向，反复转向对点，消除光学对点误差。1.1.4 垂直度的投测：视准线必须与仪器机轴重合。主体测量精度：序号项 目允许偏差（mm）1主体每层轴线尺寸偏差±52主体封顶总垂直偏差±30或H/10003楼层标高偏差±104主体封顶总偏差305沉降观测闭合差±4n（n为观测站数）1.1.5 主体工程的施测作法本测量方案在基础工程施工前建立场外测量控制网络，控制网络的建立要精心施工施测，精心计算，施测的各种数据要符合测量规范的规定，正确无误建立起轴线外控制网络，其精度直接影响整体建筑物的施工测量效果。1.1.6标高测量（1）主体结构标高按照要求允许偏差不得大于30mm，根据附近水准点，先于底层墙柱上测出+1.0m标高线，划上线“”标记，后用专用钢卷尺从底层红三角+1.00标高线沿三根墙柱身向上丈量，三根丈量差不得大于5mm，然后取四点平均值，划上相对标高线，写明相对高程，并用仪器按每层楼设计标高抄平。1.1.7施测成果汇总（1）提供该工程的轴线垂直度投测成果表。（2）提供该工程的沉降观测成果表。（3）工程竣工后，汇总施测工作的一切资料，并定出施测技术总结报告。1.2 土方和护坡施工方法1.2.1 土方施工方法（1）基坑坡道设计：坡道出口均设在基坑南侧。坡道宽为5米，两侧放坡为1：0.7。坡道计算：根据车重载时的最大爬坡角度及旧车爬坡能力降低，坡角取a=17°。（2）土方开挖施工时，要求土方开挖配合土钉喷锚护壁施工，保证基坑边坡整体变形在受控之中。（3）当土方开挖快接近基底标高时，在边坡上放出基底标高控制线，控制线采用红色油漆进行标注。挖掘机应该开始使用平刮方式进行挖土，现场配合测量人员随时配合挖掘机测量挖土的标高，避免土方超挖。（4）基底留置150mm采用人工清土。（5）集水坑开挖后的形状比较复杂，因此，集水坑开挖前，根据“基坑开挖边界图”使用白灰将集水坑的形状标出，挖掘机在该范围内做适度挖掘，剩余由人工进行清理。土方开挖断面示意图1.2.2 土方回填（1）回填时间：地下室并验收合格后完成后进行。（2）水平和垂直运输：拟采用人工、机动翻斗车、手推车，从基坑外输送到基槽。底部采用小推车水平运输。1.2.3 施工工艺流程工艺流程：基槽地坪上清理检验土质分层铺土、耙平分层碾压密实（夯打密实）检验密实度修整找平验收1.2.4 操作工艺（1）填土前应将基土上的洞穴或基底表面上的树根、垃圾等杂物都处理完毕，清除干净。（2）检验土质。检验回填土料的种类、粒径、有无杂物，是否符合要求，以及土料的含水量是否在控制范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇填料含水量偏低，可采用预先洒水润湿等措施。（3）分段施工时，接头处做成斜坡形，每层错开0.5-1.0m，并应充分压实。（4）雨施时，应有防雨措施，要防止地面水流入坑内，以免边坡塌方或遭到破坏。1.2.5土钉墙支护（据实支护）边坡开挖、修整放线定孔位钻机（人工）成孔钢筋入孔堵孔注浆喷射混凝土面层混凝土面层养护循环下层土钉施工钢筋加工本工程边坡支护拟采用土钉墙支护方案。施工工艺（1）工艺流程：（如右图所示>）（2）主要工序施工方法边坡采用反铲挖土机挖土，预留2030cm人工修坡，开挖深度在土钉孔位下50cm，预留成孔工作面宽度810m，以确保土钉成孔作业面。定位放线：按设计图纸由测量人员用8长30cm的钢筋钉入每一个土钉的位置。修坡：对挖掘后的边坡需用人工进行修整，土钉墙坡度外圈为1：0.2，内圈边坡为垂直以减少土方回填量。成孔：采用机械与人工洛阳铲成孔相结合。成孔直径120mm。土钉主筋制作与安放：主筋按设计长度加20cm下料，每隔2.0m焊对中支架；将注浆管与主筋捆绑在一起下放，注浆管离孔底0.5m左右。注浆：孔内压注水泥浆，其注浆压力不小于0.2Mpa，水泥浆水灰比为0.5。注浆一般不少于2次，保证浆液挤满孔壁。编网：钢筋网距边坡40mm，紧贴土钉钢筋侧面，焊横向钢筋作为加强筋，再将土钉伸出孔口的一端与加强筋焊接。喷射混凝土面层：面层厚度100mm，混凝土强度等级为C20。混凝土配合比为水泥：砂子：碎石加复合外加剂：水1：2：2：0.5（此为重量比），碎石的最大粒径不超过12mm，喷射混凝土机的工作压力为0.30.4Mpa。边坡上沿需外翻宽1.5m、厚10
