宿舍楼地基与基础施工方案#重庆.doc

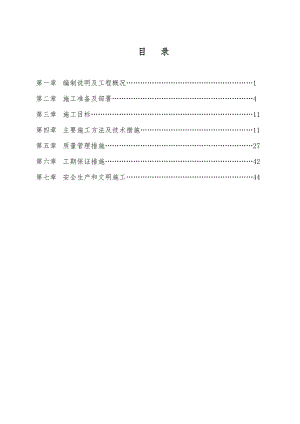

目 录第一章 编制说明及工程概况1第二章 施工准备及部署4第三章 施工目标11第四章 主要施工方法及技术措施11第五章 质量管理措施27第六章 工期保证措施42第七章 安全生产和文明施工44第一章 编制说明及工程概况1.1 前言我公司CIS涵盖MI(理念识别)，概括为：求生存，拓市场，创效益，图发展。综述为：优质快速求生存；诚信履约拓市场；质量成本创效益；技术更新图发展。为了将四川外语学院学生宿舍10号楼工程的质量达到国家施工验收规范规定的合格标准，我公司对施工现场将按照“安全文明施工标准”及现行国家施工质量验收规范、标准进行质量管理，并作到“四保证”，即：（1）、保证资金专款专用，并灵活周转；（2）、保证各种生产材料和周转材料的供应、周转和串换；（3）、保证高效率协调内部总分包单位和外部学院及政府各职能部门关系；（4）、保证现场人员的稳定，不擅自撤换项目经理。同时还将选派具有极强管理能力的工程技术人员担任项目经理和选派具有理论和实践经验的工程技术人员担任项目技术负责人，组成强有力、高效率的项目班子，带领全体参建人员发扬“四种精神”，即：精细严实精神；一丝不苟精神；吃苦耐劳精神；乐于奉献精神。树立“四种意识”，即：精品意识；市场意识；效益意识；安全意识。负起“四种责任”，即：政治责任；质量责任；法律责任；终身责任。1.2 编制依据1. 2.1 因根据建设单位的要求，我司在未正式施工图纸及施工手续不齐全的情况下，我司组织了此基础施工，目前按照建设单位于2010年3月23日会议精神及签字盖章的临时施工白图纸及相关国家规范要求进行指导性施工；无地质勘察报告的情况下，边施工边确定桩及基槽的深度，以满足设计要求：人工挖孔灌注桩和条形基础均以中风化岩层为持力层，中风化泥岩承载力特征值为1.38Mpa为准；10号楼宿舍定位放线根据建设单位提供的“重庆市勘测院抄录测量控制点成果表”中点号1300坐标X、Y、Z分别为69805.29、5093.30、334.51和点号22469坐标X、Y、Z分别为69805.29、50952.01、334.38；2010年3月29日提供的基础施工读图纪要及施工图设计交底及图纸审纪要。1.2.2 国家现行法律、法规、技术规程、操作规程等，主要内容如下：（1）建筑工程施工质量验收统一标准 （GB50300-2001）（2）混凝土结构工程施工质量验收规范（GB50204-2002）（3）建筑桩基技术规范 （JGJ94-94）（6）地下防水工程质量验收规范 （GB50208-2002）（7）地下工程防水技术规范 （GB50108-2001）（8）基桩低应变动力检测规程 （JGJ/T93-95）（9）工程测量技术规范 （GB50026-93）（10）建筑地基基础设计规范 （GB50007-2002）（11）混凝土结构设计规范 （GB50010-2002）（12）混凝土结构施工图平面整体表示方法制图规则和构造详图 （03G101-1） （13）地基与基础工程施工质量验收规范 （GB50202-2002）（14）特细砂混凝土应用技术 （GB-92）（15）钢筋焊接及验收规程 （JGJ18-2003）（16）建筑施工安全检查标准 （JGJ59-99）（17）普通混凝土用砂质量标准及检收方法 （JGJ52-92）（18）普通混凝土用碎石或卵石质量标准及检验方法（JGJ53-92）（19）钢筋混凝土用热轧带肋钢筋 （GB1499-98）（20）钢筋混凝土用热轧光圆钢筋 （GB13013-91）（21）混凝土强度检验评定标准 （GBJ107-87）（22）中华人民共和国建筑法、建设工程安全管理条例1.2.3公司拥有的科技成果、专利成果、工法成果及多年来类似工程的实践经验。1.3、编制原则1.3.1 严格执行国家现行规范并以其指导施工。1.3.2 提供工程较详细的施工技术人员的工作手册用于工程施工。1.3.3 严格遵守并认真履行合同文件各项条款要求，忠实执行业主或其授权人士及监理工程师指令、要求。1.3.4 坚持技术先进性、针对性、科学性、合理性、适用性与实事求是相结合的原则。1.3.5 确保工程质量目标、工期目标、安全生产、文明施工目标的实现。1.3.6 维护业主及公共利益、社会形象。以言必信、行必果的态度、作风开展工作。1.4 工程概况重庆市第十建筑工程有限公司建设的“四川外语学院学生宿舍10号楼”工程，地处重庆市沙坪坝区烈士墓四川外语学院内，邻歌乐山下。该工程是四川外语学院急需修建的学生宿舍，为了2010年下学期新生入住需要，此建筑物是四川外语学院学生心中最为亮丽的风景和神往的地方，是广大四川外语学院学生的理想中公寓。项目部全体员工无不为建设如此壮观的工程在自己手中而倍感自豪。本工程总建筑面积6303.29 m2，建筑层数为地上4层，建筑高度14.4米；建筑结构为砖混结构，抗震设防烈度为6度，建筑的合理使用年限50年。本工程建设单位：四川外语学院；设计单位：北方-沙少扬建筑工程设计有限公司；地勘单位：乐山地质勘察研究院；监理单位：重庆建新监理有限责任公司；施工单位：重庆第十建筑工程有限公司。本工程基础采用人工挖孔扩底嵌岩桩及条形基础，其持力层为中风化泥岩（设计的天然单轴抗压强度标准值frc=1.38Mpa）。桩身混凝土强度等级为C25，基础梁为C35,未注明的垫层为C15，施工期间为春雨季节，为确保桩钢筋、地梁钢筋的成型光感质量和建设单位的政治形象，我司将对垫层全部采用的C15自拌混凝土施工。挖孔桩、基础梁等采用商品混凝土施工。第二章 施工准备及部署2.1 现场平面布置图根据项目施工场地的实际情况、建筑物特点，本工程基础施工阶段的钢筋加工房的布置极具有难度，需多次搬转钢筋加工房；塔吊基础采用商品砼C30施工，入场道路采用商品砼C30硬化，硬化面积约300平方米。项目部办公及劳务工人的生活区域基本无场地，根据建设单位的指定项目部办公和劳务工人的生活区域确定在四川外语学院新校区印刷厂旁垃圾站附近，现已成型和规划完毕。按照“服务生产、满足施工”的原则合理布置各项临时设施、机械、材料堆放场地、施工用水、用电及现场排污。2.11施工临设布置 现场临时设施布置分为两部分，一部分为在场地内制作钢筋棚、材料临时堆放场地，一部分为场地机械设备设置处。见场地布置表（具体布置位置详总平面布置图）临时设施布置表用途面积(m2)位置水泥库房30施工现场现场库房24施工现场钢筋加工棚50施工现场木工加工棚30施工现场配电房8施工现场试件养护室6施工现场保卫室7施工现场2.12施工机械、材料堆放布置根据工程实际需要，本工程主要采用1台塔吊，均为外爬附着式。塔吊布置位置须考虑场内35kv高压线和最大化的使用旋转面积。本工程由于场地狭窄，场内材料堆放比较紧张，材料堆放应尽量考虑场地临时堆放点和塔吊覆盖范围。合理安排材料进出场，做到不积压，从而满足施工生产要求。具体布置详施工平面布置图。2.13施工用水、用电6.3.1施工临时用水施工前从建设单位接至施工现场的自来水管接口处，引接现场施工临时用水管道至用水部位。6.3.2施工临时用电施工前从建设单位指定的现场电源位置处，按照国家有关施工现场临时用电的规范GB50194-93的规定，引接现场施工临时用电线路到用电部位。1. 在电缆沟内敷设电缆且不影响施工的位置将电接到搅拌站和钢筋加工棚。2. 在1台塔吊平台上各安装一盏强光灯供夜间施工照明使用，同时沿该工程房屋内设计的电气管线竖井敷设临时用电缆接电到施工现场需要夜间加强照明的部位。2.14 现场场地排水设施6.4.1 在基础施工过程中，一方面准备好抽排设备，另一方面对施工现场，特别是桩基成孔和开挖后的基坑槽中要保持一定数量的小集水坑，以保证能够及时将集水或地表雨水排除。并在建筑区内设沉水井，将施工废水处理后排出，以保证不污染环境。6.4.2 在现场搅拌站的附近按标准建设三级沉淀集水坑，搅拌废水先排放到集水坑中，经过逐级沉淀以后再排放到业主指定的排水沟中或市政管道内，确保环保达标。6.4.3现场临时厕所的污水经过厕所的生化池处理以后再顺排水沟排出现场。2.15施工平面管理施工平面图是施工设计的主要组成部分，合理的施工平面布置对于顺利执行施工进度计划是非常重要的，反之，如果施工平面图设计不周或管理不当，都将导致施工现场的混乱，直接影响施工进度、劳动生产率和工程成本，在施工中应予以极大重视。本工程平面布置图，是按主体施工阶段进度布置的，在工程进行到不同的阶段，应根据所需的材料具体情况，给予适当调整，以保证工程施工的顺利进行。本工程在施工时要狠抓平面管理，在施工全过程中，现场均要保持布局合理，安排得当，井然有序，作好硬件基础，争创市级安全文明达标工地。2.16施工现场总平面布置图2.2、技术准备2.2.1 内业技术准备2.2.1.1 认真阅读、学习施工图纸。学习施工规范、操作程序，写出读图记要并及时进行设计交底。2.2.1.2 根据设计交底制定相应技术措施及作业指导书报技术负责人批准。2.2.1.3 学习施工方案，技术负责人向施工员进行施工技术交底。 2.2.1.4 施工员认真向工人进行施工技术交底及施工安全技术交底。2.2.1.5 备齐施工过程中的技术规范和参考资料。2.2.1.6 提供业主和监理工程师合同文件中要求的其它资料。2.2.1.7 对施工过程中特殊专业工种工人进行培训考核，所需设备进行检查验收，合格的工人、设备方投入到施工当中。2.2.2 外业技术准备2.2.2.1 现场详细调查及土建施工情况监控，特别是基础开挖过程岩石情况和开挖面岩石切面的完整性。2.2.2.2 原材料计划、劳动力计划具体实施，组织入场及检验工作。大型设备入场安装、验收。原材料、劳动力均由考核合格的供货方、合格劳务承包商提供。2.2.2.3 出具相关材料及设备的测试、检测、试验合格资料。2.2.2.4 施工中所涉及的各种外部数据的实测、记录，为主体、装饰工程留下原始数据。2.2.3 技术准备工作由项目经理分工，技术负责负责具体实施。必须做到：准备项目齐全、执行目标正确、内容完整齐备。超前计划布局、及时指导交底、变动反应迅速，重在检查落实。2.3、劳动力需用计划2.3.1 基础工程施工过程，劳动力班组工种组成：土石方（石工）、砖工、钢筋工、模板工、混凝土工、平工（杂工）、塔操工、指挥工、机修工、库工、试验工、抬工、焊工、水电安装工、测量工、机操工等，并配备现场保安人员、炊事人员、行政后勤服务人员。2.3.2 劳动力需用计划如下表（表一）：表一序号需用工种计划人数（人）备 注1
