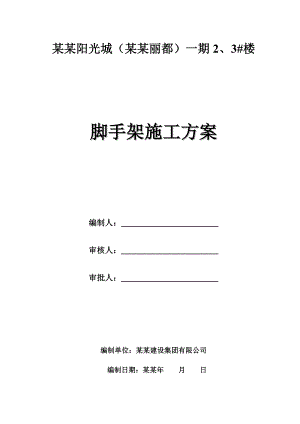

某某阳光城（某某丽都）一期2、3#楼脚手架施工方案编制人：审核人：审批人：编制单位：某某建设集团有限公司 编制日期：某某年 月 日目 录一、工程概况1二、编制依据1三、施工部署1四、施工方法及技术安全要求1五、落地脚手架施工方案2六、落地脚手架的计算书4七、悬挑脚手架施工方案17八、脚手架的验收及保养26九、人员组织要求27十、悬挑脚手架的计算书27一、工程概况某某阳光城（某某丽都）一期位于某某市东西湖区，环湖中路西边，临近马池路。由某某某某置业发展有限公司开发，中南勘察设计院（湖北）有限责任公司勘察，深圳市筑道建筑工程设计有限公司设计，某某盛强建设工程监理有限责任公司进行施工阶段的监理。某某建设集团有限公司总承包施工。本方案系某某阳光城（某某丽都）一期2#、3#楼外脚手架施工方案，本工程2#、3#楼为地下1层，地上34层,其中地下室层高为3.97m，一层及以上层高为2.9m；工程建筑高度均为98.90m,2#楼建筑面积为26957.72,3#楼建筑面积为27019.40。工程±0.00相当于黄海高程21.30m。二、编制依据1、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)2、建筑地基基础设计规范(GB 50007-2002)3、建筑结构荷载规范(GB 50009-2001)三、施工部署本工程外脚手架均选用6层悬挑扣件式双排脚手架，4层以下采用扣件式双排落地脚手架。钢管脚手架封闭施工，四周满挂绿色密目式安全网，减少施工灰尘外扬和美化施工环境的作用。脚手架必须分段挂牌验收，合格后方可使用。因脚手架搭设质量直接影响到工程的安全管理，所以施工前必须编制详细的脚手架搭设方案。四、施工方法及技术安全要求1、搭设前对脚手架杆、配件进行严格检查，禁止使用规格和质量不合格的杆、配件，其中钢管的规格为48×3.5mm，要求顺直、无裂缝、无破损。2、在结构砼浇筑前，应根据建筑物结构布置情况，确定好工字钢的安放位置，并在相应的位置预埋好钢筋套箍，其钢筋规格为16。3、搭设作业必须在统一指挥下进行，项目安全管理人员应跟踪监督指导。4、起挑层结构施工完毕，且待砼具备一定的强度后，方可安放工字钢，此前上一楼层施工的支模架应暂缓搭设。工字钢安放完毕后，工字钢与钢筋套箍之间的空隙要用两块木楔分别从两边对楔楔紧，使工字钢不得松动。5、所有工字钢的端头均应设置反拉钢丝绳，钢丝绳的另一端应反拉在预埋在结构上的钢筋圆环上，并用花篮螺栓将钢丝绳调至紧张，所有钢丝绳不得松弛。搭设时先起立杆，立杆架设先立内侧立杆，后立外侧立杆，立立杆时要临时固定，临时固定方法可与建筑物结构临时连接，也可设置临时斜撑，以确保架上作业人员的安全。6、剪力撑、斜杆等整体拉结杆件和连墙件，随搭升的架子一起及时设置。7、脚手架处于顶层连墙件点之上的自由高度不大于6m。脚手架的高度要超过施工层作业面1.2m。8、悬挑脚手架的转角处是荷载及应力比较集中的部位，故在大面转角处要设置三道工字钢，使转角及两侧共三根立杆均立于工字钢之上。9、根据某某市安全站文件要求（武城安字200333号），悬挑脚手架工字钢悬挑锚固端应大于悬挑部分的1.5倍以上，长度不应小于3m。另根据工字钢的出厂规格，其长度宜加工成3m、4.5m、6m等规格。10、脚手架应尽量沿建筑物四周连通，遇施工电梯或龙门吊的断口处，两侧应采用双立杆，并增加与结构的连接。在断口的端部应自上而下设置连续剪刀撑，并作好端头的封闭工作，保证施工安全。五、落地脚手架施工方案搭设参数：立杆纵距1.8米，立杆排距0.7米，大横杆步距1.8米，腰杆间距0.9米，小横杆间距0.9米，内排立杆距建筑物0.4米，小横杆里端距建筑物0.1米。1、连墙点的设置：每层沿水平间距6米设置连墙件，连墙件在柱的地方设置双钢管抱箍，没有柱的地方在边梁内埋入短钢管作为连墙杆的固定点。2、剪刀撑、扫地杆的设置：沿脚手架两端和转角处起设置剪刀撑。每57根立杆设一道，且每片架子不少于三道，连续布置剪刀撑。剪刀撑沿架高连续布置，剪刀撑的斜杆与水平面的交角控制在4560°之间，剪刀撑的斜杆两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间应增加24个扣结点。在脚手架立杆底端之上100300mm处一律遍设纵向和横向扫地杆，并与立杆连接牢固。3、杆件连接构造要求：左右相邻立杆和上下相邻平杆的接头应相互错开并置于不同的构架框格内，如下图所示。同一排大横杆的水平偏差不大于该片脚手架总长度的1/250，且不大于50mm。相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。小横杆应贴近立杆布置，搭于大横杆之上并用直角扣件扣紧。在任何情况下，均不得拆除作为基本结构杆件的小横杆。钢管之间应采用对接扣件连接，如采用搭接，其搭接长度不得小于1000mm。立杆、大横杆接头位置示意图4、检查、验收与拆除脚手架搭设需分段搭设，在每段用脚手架搭设完毕后应进行验收，验收合格并办妥验收手续后方可使用。拆除脚手架时，认真向操作人员进行安全技术交底。拆除时应设警戒区，设置标志，并派专人警戒。脚手架的拆除应按由上而下的顺序进行，不能上下同时作业。连墙点必须与脚手架同步拆除，且应在位于其上的全部可拆杆件都拆除之后才能拆除。一般不允许分段、分立面拆除，如因施工需要必须分段分立面拆除时，应在暂不拆除的外架两端加设连墙点和横向水平支撑。拆下的扣件和配件应及时运至地面，严禁高空向下抛掷。在拆除过程中，应做好配合、协调动作，禁止单人进行拆除较重杆件等危险性的作业。六、落地脚手架的计算书（一）参数信息:1.脚手架参数双排脚手架搭设高度为 15 米，立杆采用单立管；搭设尺寸为：立杆纵距1.8米，立杆排距0.7米，大横杆步距1.8米，腰杆间距0.9米，小横杆间距0.9米，内排立杆距建筑物0.4米，小横杆里端距建筑物0.1米。小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采用的钢管类型为 48×3.5； 横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 0.80；连墙件采用两步三跨，竖向间距为层高，水平间距6米，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:2.000 kN/m2；脚手架用途:装修脚手架；同时施工层数:2 层；3.风荷载参数本工程地处湖北省某某市，基本风压为0.35 kN/m2；风荷载高度变化系数z 为1.00，风荷载体型系数s 为0.65；脚手架计算中考虑风荷载作用4.静荷载参数每米立杆承受的结构自重标准值(kN/m2):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网(kN/m2):0.005；脚手板铺设层数:3；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板；每米脚手架钢管自重标准值(kN/m2):0.033；5.地基参数地基土类型:素填土；地基承载力标准值(kpa):160.00；立杆基础底面面积(m2):0.25；地基承载力调整系数:1.00。二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1.均布荷载值计算小横杆的自重标准值: P1= 0.033 kN/m ；脚手板的荷载标准值: P2= 0.3×1.5/3=0.15 kN/m ；活荷载标准值: Q=2×1.5/3=1 kN/m；荷载的计算值: q=1.2×0.033+1.2×0.15+1.4×1 = 1.62 kN/m； 小横杆计算简图2.强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩，计算公式如下: 最大弯矩 Mqmax =1.62×kN.m2/8 = 0.223 kN.m；最大应力计算值 = Mqmax/W =49.722 N/mm2；小横杆的最大弯曲应力 =49.722 N/mm2 小于 小横杆的抗压强度设计值 f=205 N/mm2，满足要求！3.挠度计算:最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值q=0.033+0.15+1 = 1.183 kN/m ； 最大挠度 V = 5.0×1.183×10504/(384×2.06×105×)=0.843 mm；小横杆的最大挠度 0.843 mm 小于 小横杆的最大容许挠度 1050 / 150=7 与10 mm，满足要求！三、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。1.荷载值计算小横杆的自重标准值: P1= 0.033×1.05=0.035 kN；脚手板的荷载标准值: P2= 0.3×1.05×1.5/3=0.158 kN；活荷载标准值: Q= 2×1.05×1.5/3=1.05 kN；荷载的设计值: P=(1.2×0.035+1.2×0.158+1.4×1.05)/2=0.85 kN； 大横杆计算简图2.强度验算最大弯矩考虑为大横杆自重均布荷载与小横杆传递荷载的设计值最不利分配的弯矩和。 均布荷载最大弯矩计算:M1max=0.08×0.033×1.5×1.5=0.006 kN.m；集中荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算:M2max=0.267×0.85×1.5= 0.341 kN.m；M = M1max + M2max = 0.006+0.341=0.347 kN.m最大应力计算值 = 0.347×106/4490=77.196 N/mm2；大横杆的最大应力计算值 = 77.196 N/mm2 小于 大横杆的抗压强度设计值 f=205 N/mm2，满足要求！3.挠度验算最大挠度考虑为大横杆自重均布荷载与小横杆传递荷载的设计值最不利分配的挠度和,单位:mm均布荷载最大挠度计算公式如下: 大横杆自重均布荷载引起的最大挠度： Vmax= 0.677×0.033×15004 /(100×2.06×105×) = 0.051 mm；集中荷载最大挠度计算公式如下: 集中荷载标准值最不利分配引起的最大挠度：小横杆传递荷载 P=（0.035+0.158+1.05）/2=0.621kN V= 1.883×0.621×15003/ ( 100 ×2.06×105×) = 1.778 mm；最大挠度和：V= Vmax + Vpmax = 0.051+1.778=1.829 mm；大横杆的最大挠度 1.829 mm 小于 大横杆的最大容许挠度 1500 / 150=10与10 mm，满足要求！四、扣件抗滑力的计算:按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转单扣件承载力取值为6.40kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):
