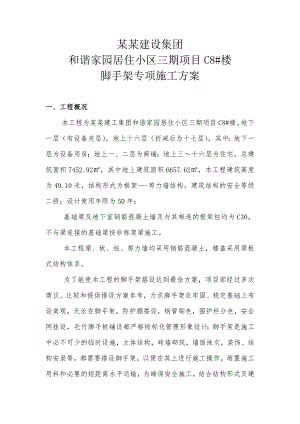

某某建设集团和谐家园居住小区三期项目C8#楼脚手架专项施工方案一、工程概况本工程为某某建工集团和谐家园居住小区三期项目C8#楼。地下一层（有设备夹层），地上十六层（折减后为十七层），其中：地下一层为设备用房；地上一、二层为商铺；地上三十六层为住宅。总建筑面积7452.92，其中地上建筑面积6657.62，本工程建筑高度为49.10米，结构形式为框架-剪力墙结构。建筑结构的安全等级二级；设计使用年限为50年；基础梁及地下室钢筋混凝土墙及与其相连的框架柱均为C30，不与梁连接的基础梁按非框架梁施工。本工程梁、板、柱、剪力墙均采用钢筋混凝土，楼盖采用梁板式结构体系。为了能使本工程的脚手架搭设达到最佳方案，项目部经过多次商议、比较和提供搭设方案参考，力求脚手架在牢固、稳定基础上布设美观，无论在脚手架，防护棚搭设，钢管刷色，围护栏分色，安全网挂设，毛竹脚手板铺设都严格按标化管理形象设计；脚手架是施工中必不可少的临时设施，主体结构，砖墙砌筑，墙面抹灰，装饰、结构安装等，都需要搭设脚手架，以便在其上进行施工操作，堆置施工用料和必要的短距离水平运输，为确保安全施工，结合结构形式及建筑物的有效高度，同时考虑到建筑物立面，装饰工程的施工及安全防护要求，实行全封闭，四周满挂密目式尼龙立网，起到减少施工废尘外扬和防护美化施工的作用，脚手架搭设实行分段验收合格后挂牌方可使用，脚手架的材质，搭设质量直接影响到工程的安全生产，所以特编制详细的脚手架搭施工方案。二、脚手架搭设方案本工程的脚手架全部采用落地式脚手架方案搭设。操作班组严格按设计要求和技术规程搭设，确保施工安全。三、基本要求落地式脚手架应具有足够的承载力，刚度和稳定性能承受施工过程稳的各种荷载，符合主体及装饰工程施工要求,荷载不得超过结构的允许荷载，以确保结构安全。四、材料选用及材质要求1、钢管选用外径48mm壁厚3.5mmA3钢管，表面应平直光滑，无锈蚀，裂纹。2、扣件的验收应符合下列规定；新材料应有出厂合格证，法定检验单位的测试报告和产品质量合格证，钢管壁厚达不到要求严禁使用。施工前应由专人负责检查验收方可使用，检查标准按照广建2003159号文件一、二、三条相关规定执行。钢管壁厚小于3.0 mm厚严禁使用。3、扣件质量要求3.1旧扣件使用前应检查是否有裂缝，变形及滑丝螺栓，有此情况者不得使用。3.2新旧扣件均应进行防锈处理。3.3十字扣件重量在0.9千克、对接扣重量在1.3千克、转角扣件重量在1.2千克,在此重量以下的扣件不得使用。十字扣件重量在0.9千克、对接扣重量在1.3千克、转角扣件重量在1.2千克以上的扣件，但力学性能必须符合要求。4、脚手板宜采用毛竹脚手板，不可有松散、断裂、腐烂、破旧一律不得使用。5、安全网采用密目式尼龙立网，必须有国家指定的监测部门批量验证和检验合格证。五、脚手架的构造和搭设要求1、脚手架构造采用落地式钢管脚手架。2、脚手架立杆纵向间距1.4-1.5米，横向间距1.05米，步高1.8米，内立杆离墙0.2米。3、脚手架与建筑物的拉接采用钢性硬连结，垂直方向每层且不大于4米；水平方向每隔三跨设一拉接点，顶部及转角处应加密，且上、下错位布置。4、当架体搭至有连接点时应先连接后施工。5、脚手架施工操作层超过连墙体二步时，应采取临时稳定措施，直到连墙体拉接后方可拆除。6、 脚手架从第二步开始防护栏杆和踢脚杆，高度为防护栏杆1.2 米，踢脚杆为0.3米，顶排增设栏杆一道，其中0.9米一道，1.3米一道，防护栏杆和立杆均应设在立杆内侧，外架内展挂安监部门认可的密目安全网。安全网应采用不小于18的铅丝绑扎。并展挂严密拉紧，转角内侧设10或毛竹条展挂紧密。7、脚手架搭设必须设置扫地杆，扫地杆位置距底座上皮200mm的立杆上采用直角扣件固定。8、脚手架搭设对接搭接应符合如下规定。立杆上的对接扣件应交错布置，两根相邻立杆的接头应在同步内高度平齐，同步内隔一根立杆的一组立杆接头在高度方向应错开，不得在同步架内，每组立杆接头开距离不得少于500mm。9、搭接接头，长度不少于1米，应采用不小于2个旋转扣件固定，端部扣件盖板的边缘，垂杆端距离不应少于100mm。10、立杆顶端高出女儿墙上皮1米，高出檐口上皮1.5米，对于外挑大于300mm的女儿墙，装饰物在立杆部位设70PVC套管。11、第一步脚手架必须用安全网毛竹片完全双层隔离，有效阻止物 件下落。12、脚手架大横杆的构造应符合下列规定（1）大横杆设置在立杆内侧，小横杆上部，长度不宜小于3跨。（2）大横杆接长宜采用对接扣件连接，也可采用搭接。对接与搭接应符合下列规定。大横杆的对拉接应应交错布置，上、下和相邻的纵向水平杆的接头都不宜设置同一跨，同一步内，不同步或不同跨两排邻接头在水平方向错开的距离不应于500mm。搭接长度不应少于1米，应等间距设置3个旋转扣件固定，端部扣件盖板边缘搭接纵向水平杆杆端的距离不少于100mm。13、小横杆的构造应符合以下规定立节点处必须设置一根横向水平杆，用十字扣件扣接且严禁拆除，靠墙一端小横杆的外伸长度不应大于500mm。所有小横杆及纵向大横杆伸出架件及转角的长度需保持一致且不少于100mm。14、剪刀撑的构造应符合下列规定剪刀撑宜采用搭接连接，搭接长度不宜小于1米，应采用不小于2个转向活动扣件固定，端部扣件盖板边缘正杆端距离不应小于100mm。剪刀撑斜杆应用活动扣件固定在与支相交的横向水平杆的伸出端或立杆上，活动扣件中心至主了点的距离不宜大于150mm。剪力撑应随立杆、纵向和横向水平杆等同步搭设。脚手架五根立杆设一组剪刀撑，剪力撑与水平横杆夹角一般在45-60度之间， 剪刀撑必须撑至外架顶端。15、脚手板的铺设应符合下列规定。同步脚手架及第一步脚手架必须满铺，并用不小于18铅丝扎牢。脚手板铺设方向应垂直墙面横向铺设，不得留有孔隙和探头，采用18铅丝四点绑扎在纵向水平杆上靠墙一侧宜采用特制脚手板铺设，以防落物，转角或斜道的脚手片应与横向水平杆可靠连接，防止滑动。16、扣件规格与钢管外径应匹配。40N.M65N.M矩不小于40N.M，且不大于65N.M。在主节点外固定横向水平杆，纵向水平杆，剪刀撑，横向斜撑等的十字扣件，活动扣件的中心点相应距离不应大于150mm。对接扣件开扣应朝上或朝内，十字扣件开扣宜朝上设置。六、落地式外脚手架的设计与计算落地式钢管搭设的脚手架是施工临时结构，主要承受施工过程中各种垂直和水平荷载，因此脚手架必须有足够的承载力的刚度和稳定性，在施工中能承受各种荷载变形、倾斜摇晃或扭曲现象，以确保安全。 落地式脚手架的构造与搭设要求1、脚手架立杆采用对接扣件连接，相邻两立杆接头应错开不小于50CM，而且不在同一步距内。纵向水平杆接长用对接扣件连接。上下相邻两根纵向水平杆接头错开不小于50CM，同一步内外两根纵向水平杆接头应错开，并不在同一跨内。2、小横杆伸出外立杆连接点外1520CM，离外墙面10CM。3、脚手架纵向两端和转角处起，在脚手架外侧每隔9M（水平距离）左右用斜杆搭成剪力撑，自下而上循序连续设置。斜杆用钢管与脚手架底部成450600 夹角。斜杆用旋转扣件与立杆和横向水平杆扣牢。4、外立杆里侧设1.2M、0.8M高防护栏杆和18CM高的挡脚板(可用两道水平钢管紧贴外立杆内侧用扣件扣牢)。外侧全部设置密目安全网，用18#铁丝捆绑在两道水平钢管上。5、脚手架与主体结构必须采用刚性连接 ，不允许采用一顶一拉的柔性连接，连接杆应于墙面垂直，连墙杆与框架柱连接时，砼强度不得低于15NMM 才能使用。6、扣件同杆件连接时紧固力在4555NM范围内,不得低于45NM或高于60N。7、搭设参数:立杆纵距L=1.5M; 横距b=1.05M; 步距高h=1.8M 内立杆离建筑物外墙边b1 =0.4M; 铺设竹笆脚手片4层; 施工荷载Q波 =2KN/M2 ; 并按二层同时施工计算,脚手架与主体结构连接点竖向间距H1 =2.9M ; 水平距离L1 =3L=4.5L ; 试验算脚手架的整体稳定性及杆件抗弯强度。8、脚手架的计算:验算立杆的稳定公式: N/A+Mw/Wf218.1求N值N为立杆段的轴心压力设计值，它包括脚手架自重（脚手板在内）安全护栏，安全网及施工荷载，第一步底部压杆（立杆）轴心力最大，最为不利。N=1.2(NGK1+NGK2)+1.4NQK22式由表达式得：NGK1 =0.411KN由L=1.2M , =1.05M ,脚手板4层,查表得：NGK2 =1.2KN由L=1.2M , =1.05M施工荷载QK=2KN/m² ,并二层同时施工查表得：NQK =6.72KNn1=12步代入22式得N=1.2(12×0.411+1.20)+1.4×6.72= 7.358+9.408=16.7KN8.2求值查表得： i=1.58 µ =1.50 lo=kµh=1.155×1.5×180=312=lo/i=312/1.58=198查表得 =0.180 A=489×2=978MM2 KA=0.85: KH=0.8: f=205N/MM2 代入21式得：f=N/A=16700/0.180×978=16700/176.04=94.865N/MM2KA KH f=0.85×0.8 ×205=139.4 N/MM2 >94.865 N/MM2安全10.3验算第二步底小横杆的抗弯强度求第二步小横杆的线荷载q本设计十二步挑架荷载由内、外立杆传延给斜撑承重，荷载最大的第二步小横杆引起弯曲荷载如下： (A) 小横杆自重q1=38.5N/M(B) 4根大横杆自重q2 =1.2×4×38.5/1.4=132 N/M(C) 竹笆脚手片铺二层q3 =1.4×1.2×30×2/1.4=72 N/M(D) 施工活荷载q4=2000×1.2=2400 N/M q= q1+ q2+ q3+ q4机 =38.5+132+72+2400=2643 N/M10.4求支座反力RBRB= q/2×（1+21/2）=2643×1.05/2×（1+0,42/1.052）=1388×1.145=1589N10.5求跨中最大弯距MmaxMmax=- RB × /2+q/2××4=-1589×1.05/2+1.05×2643/2×1.05/4=-834.2+364.2=-470NM10.6求小横杆弯曲强度=Mmax/W=/5078=92.56 N/MM2205 N/MM2>92.56 N/MM2小横杆抗弯强度是安全的10.7验算第二步小横杆挠度W:W=5 q4/384E1W 式中 W= /150=1050/150=7MM已知 q=2643N /M=2.643 N/MMW=5×2.643 ×10504 /384 ×2.06×105×1.219×105=1606.292×1010 /946.278×1010=1.67MW=1.67MM<W=7MM 是安全的10.8验算斜撑杆的抗压强度： 1=N01/1Af 51式(1)求斜撑杆与垂线交角 tg1 = 1.45/2.9 = 0.518 a1 = 26.6斜撑杆1的轴心压力N01=N3/COS=6.598/COS27.40=6.598/0.8
