客运站施工组织设计.doc

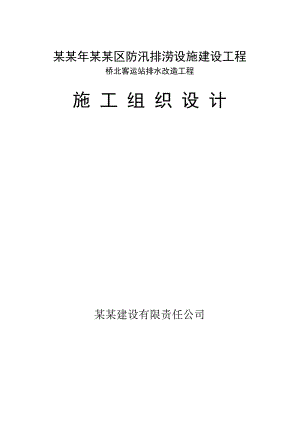

某某年某某区防汛排涝设施建设工程桥北客运站排水改造工程施 工 组 织 设 计某某建设有限责任公司目 录第一篇 编制说明和依据 第二篇 工程概况第三篇 主要材料、机械进场计划第四篇 施工平面图布置第五篇 冬雨、季施工措施第五篇 管线保护及安全文明施工措施第七篇 施工部署一、 施工准备二、 项目管理机构第八篇 主要施工方法及技术措施一、施工测量二、 管道工程（一）、设计概况 （二）、施工要求 （三）、施工方法（四）排水管道的闭水试验 （五）、工艺和安全要求三、工期保证措施四、质量检查及质量保证措施 第一篇 编制说明和和依据一、编制说明根据招标文件的要求编制本工程施工组织设计，对招标文件提出的实质要求和条件做出相应的表达与承诺，结合本公司的实际善和实力以响应招标文件，采用有效的措施、施工工艺和施工方法达到圆满完成本工程的全部施工项目的目标。二、编制依据1、某某年桥北客运站排水管网改造工程招标文件。2、中华人民共和国现行市政工程建设标准、规范。建设工程工程量清单计价规范GBS0500-2003建设工程施工质量验收统一标准GBS0300-200105系列江苏省工程建设标准设计图苏S01-2004砼模块式排水检查井GB 05SS522国家建筑标准设计图集05S518等及其它与工程有关的标准、规范、条例、规定。3、施工现场考察。第二篇 工程概况本工程为某某年某某区防汛排涝设施建设工程：桥北客运站排水改造工程。其中：DN1200钢筋砼管470M、DN1000钢筋砼管95M、DN800钢筋砼管60M、De315HDPE管180M、DN1200矩形雨水检查井16座、DN1000矩形雨水检查井4座、DN800矩形雨水检查井4座、双篦雨水口37座。第三篇 主要材料、机械进场计划一、主要材料需用计划主要材料计划表序号材料名称规格单位数量备注30日历天60日历天90日历天1钢筋砼级管1200m470300150202钢筋砼级管1000m95953钢筋砼级管800m60604HDPE管315m18040100405圆形雨水检查井D800座446矩形雨水检查井D1000座447矩形雨水检查井D1200座161068混凝土模块标准块100006000200020009机砖标准砖块10000250050002500二、主要机械进场计划由于该工程属于小型工程，工程量较小，所有机械在开工后统一进场，完工后统一退场。序号机械或设备名称型号规格数量国别产地制造年份额定功率kW生产能力备注1挖掘机日立EX2002日本20081502装载机ZL402徐州20081603压路机YZ302柳州20072004自卸车CQ1924重庆20083505蛙式打夯机MB2062重庆200936插入式振动器HZ50A2上海20091.57空压机阿特拉斯1美国20091608全站仪DTM-530-1日本20099水准仪AZ-2S1苏州2010第四篇 施工平面图布置根据招标文件要求，工程必须严格按照标化、文明现场的要求组织工程施工。我公司对施工现场将采用局部封闭围档。工地料场设置在施工段内，根据施工进度需要分段、分批进场，以满足工程施工需要。（附图1）施工段内由于不具临时用地，故在工地周边租用房屋作为办公室、职工宿舍、工地食堂等临时设施。第五篇 冬、雨季施工措施由于南京地处南北交汇处为多雨雪地带，现特制定如下雨雪季施工措施：1.临时工程安置施工以满足雨雪季施工生产为标准，全面考虑防水、排水、集水并提前对各种怕潮湿设备进行防雨雪保护。2.施工中加强天气预报信息和了解，与当地气象部门联系，建立联络通道提前预防雨雪天。3.做好雨雪季施工的各种物资准备，各种雨雪具、棚布、防水胶布、防滑靴等提前备好。4.对于钢筋工程设置防雨雪管棚，使之即使下雨亦可施工操作。5.下雨雪时不安排砼作业，但其他工序则尽力在管棚进行施工。6.一旦几日因下雨雪太大无法安排施工则在天晴时采取昼夜施工方法将损失的时间抢回来。7.冬雨季开挖沟槽不得一次挖至槽底标高，以防雨雪水浸泡基底。第六篇 管线保护及安全文明施工措施1、项目部综合办公室分管文明工地建设，开展文明教育，争创市级文明工地。2、施工场地的主要道口要设置指示牌、标语牌、警示牌，施工现场材料堆放整齐，设备要注意清洁，工程竣工后要做到工完料尽，场地清。3、驾驶员文明驾车，安全行驶。配备一辆洒水车进行道路洒水，保持清洁。4、做好生活区、生产区的卫生清洁工作，工地修建临时厕所，设立专门垃圾池，定期清理，处理，做好环境保护工作。5、实行文明奖惩制度，文明施工评义会制度，建立文明生产责任制，真正做到责任到人，人人争做文明标兵，处处体现文明风气，共同努力创建文明土地。 6、建立安全生产领导小组，健全安全保障体系。我们拟定了工程安全管理网络体系，建立以工程项目经理为第一责任人以及各级安全生产岗位责任制，坚持安全生产一票否决制，实行安全工作三不放过原则，实行安全生产，人人有责。7、严格要求施工现场人员遵守三项安全保护措施，施工现场均在胸前佩带工作证和上岗证，同时现场人员必须衣着整齐，禁止敞开衣服在现场工作，不得穿拖鞋和易滑的鞋子，严禁酒后进入工作岗位。 3.施工方案与安全技术措施同步设计，确保施工方案实施8、施工机械设备的安全。施工机械造成的事故具有突发性和现场不可预料性等特点，因此做好施工机械设备的检查和保养就具有十分重要的作用。对工地施工设备要求一机一卡，定期检修，严禁机械带病作业，为此我们针对本工程特点加强对人员的岗前教育。9、加强现场文明施工，本工程施工安排为平行流水作业法，各工种需要穿插施工，每一工种工作必须清理自己的工作面，不留乱场给后续工班。工程各种材料及设备必须堆放整齐，并摆在合适位置。10、施工过程安全控制，专职安全负责并24小时巡逻全工地施工现场，发现问题立即要求更正，并汇报项目部领导，各工班长是该工种兼职安全员，负责本工种施工安全。鼓励各工种相互检查提醒，把隐患消灭在萌芽状态。11、施工现场置挂“五牌二图”与安全标牌，即工程概况牌，安全纪律牌，安全标语牌，文明施工制度牌和施工平面图。施工现场必须有施工单位及工地名称牌，安全生产纪律宣传牌，放火须知牌，安全无重大事故记数牌，工地主要人员名单牌和施工总平面图，在主要施工部位、作业点、危险区主要通道口等地都必须挂有安全宣传标语或安全警告牌及行驶标志牌，标明周围居民和闲杂人员不得进入施工区域内。严格按指挥部和交通管理部门要求实施。12、施工用电。架空线离地面高度不小于6m，与建筑物体距离不小于10m，配电箱装有门锁并统一编号，配电箱的电缆应有套管，电箱内开关电器完好无损，接线正确，各类接触装置灵敏可靠绝缘性好，并配有漏电保护器。13、施工现场对所需迁移的地下管线、通信线路等我项目部将派专人协助相关单位，以保证施工进度不受影响。14、在沿线交通路口和施工便道交接处和显著位置设置标志、标牌，其他车辆禁止进入的标牌，派专人负责指挥。15、由专人对施工车辆、过往车辆及行人进行疏导，并修筑相应的便道。16、在开挖地段设置显著标志和防护设施并悬挂夜间照明设施。17、对于本公司的施工车辆和设备统一发放通行标志。18.施工区围护：施工区搭设标准围护栏，设立安全标志，专人值勤，保证施工区安全。第七篇 施 工 部 署一、施工准备：1、熟悉图纸及相关资料，了解本工程项目施工内容。2、现场调查勘察，了解施工段场内外环境情况。3、根据了解的实际情况制定施工管理组织机械，编制施工预算方案。4、现场交接并复核水准点及轴线控制点，同时根据要求在施工区内布置临时水准点、设置轴线控制点及保护措施。5、调查施现场障碍及地下管线情况，对施工过程中需要迁移或需加以保护的管线应及时通知业主，设计单位及管线单位。6、搭设工地临时设施、工地封闭围档及设置五牌二图。二、施工管理机构组建工程项目经理部，项目经理部为具体施工实施管理机构。项目经理全面负责工程项目的对外合同管理、施工过程与建设方的联系协调；项目技术负责人负责技术、质量及预结算。施工员负责常施工测量放线，施工队、班工作安排及人员调度，安全措施的落实；质检员负责工程分部、分项、工序的质量检测验收；试验员认真做好规定的试验项目；材料员及时的按施工进度要求保质保量的做好材料采购供应工作；安全员全天侯负责施工现场的安全督促检查工作。各施工队班组按照项目部的施工计划和部署，认真按施工规范、施工图纸、技术要求，确保每道工序按质按量完成。第八篇 主要施工方法及技术措施一、排水施工测量进场后，由业主组织现场交桩并做好现场交桩记录，然后采用全站仪，对业主提供的坐标控制点坐标、高程进行复核。经复核无误后按管道设计图纸提供的坐标、标高定位，放出管道平面轴线特征及施工测量控制点，并做好防护桩，并与现有道路状况对比，然后报监理复核准确后，再按施工顺序要求放道路中心桩，边线控制桩，管道中心和沟槽边线的控制桩。二、排水管道工程1、槽土方开挖测量人员定线，根据图纸要求定出管道的轴线和沟槽的开挖边线，采用挖掘机挖掘沟槽，自下游开始开挖，按图纸坡比依次挖掘。 因本工程沟槽开挖深度较深，挖掘机开挖时拟分两次进行，第一次先至软土层上，以保证二次挖掘时能承受挖掘机的荷载，第二次挖掘至沟槽底标高300MM，通知有关方面进行沟槽验收，待验收合格后方可继续施工，若发现土质与地质资料不符，应立即通知设计人员及时处理。继续施工后，在挖掘机挖到接近标高时，采有人工清底，但不得超深挖掘。沟槽开挖应根据各段土质、管道埋深以及临近建（构）筑物的情况，分别采用不同的坡度和稀木支撑、密木支撑或钢板桩密支撑等方法，确保边坡稳定，避免塌方，对临近重要建筑物应进行沉降测和表面观测，确保建筑物安全。沟槽开挖应确保沟底土层不被扰动，如地下水位高于沟底，应根据土层情况及周边施工条件采取相应的排水措施，地下水应降到槽底0.5M，不允许沟槽长时间积水。2、管道基础沟槽挖土完成后，在确保沟槽内无积水的情况下，现浇钢筋砼180基础。3、管节安装管道安装采用后三合一法，即先浇筑平基，待平基砼达到一定强度后再将安管、接口、浇筑管座砼三道工序连续进行。安管时采用边线法控制安管中心位置，用高程桩法控制管内底高程。（1）在给定中线桩一侧，距中心钉为管径的1/2，再加上一个常数（一般为10mm）钉铁钉，再挂边线，高度恰为管半径，以控制安管的中心位置。（2）平基砼达到设计强度的50%，且复测高程符合要求后方可下管。槽下运管时，在平基上铺草袋和顺板，将管吊运到平基后，再逐节横向均匀摆在平基上，采用人工横推法。操作时槽顶设专人指挥，确保人身
