安装工程施工方案.doc

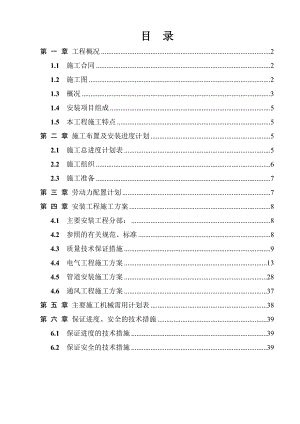

目 录第 一 章 工程概况21.1施工合同21.2施工图21.3概况31.4安装项目组成51.5本工程施工特点5第 二 章 施工布置及安装进度计划52.1施工总进度计划表52.2施工组织62.3施工准备7第 三 章 劳动力配置计划7第 四 章 安装工程施工方案84.1主要安装工程分部：84.2参照的有关规范、标准84.3质量技术保证措施94.4电气工程施工方案134.5管道安装施工方案284.6通风工程施工方案37第 五 章 主要施工机械需用计划表38第 六 章 保证进度、安全的技术措施396.1保证进度的技术措施396.2保证安全的技术措施39第 一 章 工程概况1.1 施工合同合同名称编 号签证日期某某城（四期）I标住宅工程2003年10月16日1.2 施工图图纸名称图 号出图日期24号楼总平面布置图ZT-012003-7建筑图纸目录JZ-001JZ-0032003-7建筑施工图JZ-01JZ-272003-7结构图纸目录JZ-001JZ-0032003-7结构施工图JZ-01JZ-702003-7给排水施工图JP-00JP-152003-7电气施工图DQ-00DQ-422003-7人防建筑施工图地建施-192003-7人防结构施工图地结施-162003-7人防给排水施工图地水施-142003-7人防电气施工图地电施-132003-7人防通风施工图地风施-142003-7煤气管道施工图MQ-000062003-725号楼建筑图纸目录JZ-001JZ-0022003-7建筑施工图JZ-01JZ-192003-7结构图纸目录JG001JG0022003-7结构施工图JG-01JG-342003-7给排水施工图JP-00JP-172003-7电气施工图DQ-00DQ-0292003-7通风施工图FN-0012003-7煤气管道施工图MQ-000062003-71.3 概况1.3.1 工程概况工程名称某某城四期I标24#、25#楼住宅工程地理位置某某北二路99弄建设单位某某房地产建设有限公司设计单位某某工业第九设计研究院勘察设计某某工程勘察设计研究院监理单位上海浦惠建设管理有限公司监督单位上海市杨浦区建设工程质量监督站施工总承包单位浙江耀江建设集团股份有限公司施工分包单位合同范围施工图中全部投资性质自筹合同质量目标25#市优质结构、创白玉兰、24#区优质结构杨浦杯合同性质中标价加工程增减结算合同工期总工期500天；开工日期：2003年10月26日；竣工日期：2005年2月25日招标定额工期：510天1.3.2 建筑设计概况24号楼总建筑面积25057m2地下部份面积1162.5m2用地面积层数地上部份28层±0.00标高4.40m(吴)基地面积1052.9 m2地下部份1层设计室外地坪3.8m（吴）基础埋深4.7m建筑物总高度89.10m轴网尺寸层高及建筑功能层数地下一层首层二至二十四层屋顶层层高3.70m4.20m2.80m2.80m功能人防物业管理、商铺住宅住宅建筑防火设计五级人防，各层均设消火栓建筑防水设计地下室级防水，S8抗渗混凝土结构自防水屋面级防水，APP改性沥青防水卷材卫生间、厨房间防水刷防水涂漠建筑人防设计五级人防外装修外墙砖，线条进口丙烯酸外墙涂料内装修水泥地坪，内墙1:0.5:12石灰膏、水泥、膨胀珍珠岩，公用部位乳胶漆25号楼总建筑面积13594.64m2地下部份面积2192 m2用地面积层数地上部份24层±0.00标高4.40m基地面积2684.05 m2地下部份1层设计室外地坪3.70m基础埋深5.8m建筑物总高度77.90m轴网尺寸层高及建筑功能层数地下一层首层二至二十四层屋顶层层高4.6m3.15m2.80m2.80功能停车库住宅住宅住宅建筑防火设计地上二类、地下一类建筑防水设计地下室级防水，S8抗渗混凝土结构自防水屋面级防水，APP改性沥青防水卷材卫生间、厨间防水刷防水涂漠建筑人防设计无外装修4.35标高以下用花岗石、以上用外墙砖、腰线用进口丙烯酸涂料内装修水泥地坪，内墙1:0.5:12石灰膏、水泥、膨胀珍珠岩，公用部位乳胶漆屋面无1.3.3 结构设计概况表2-3地层土质情况一层：填土厚1.42.6m；二层：粉质粘土厚o.71.9m；三层：砂质粉土夹淤泥厚5.16.6m渗透系数3.158m/d持力层桩基地下水概况上层滞水埋深：0.71.2m；微承压水埋深：1.5m；承压水埋深：15.00m。场地为软场地土，类别为类，当地震烈度为7度时，地基土无地震液化可能性。地下水对混凝土无腐蚀性。地下室结构结构参数砼强度等级备注垫层厚度：150mmC15结构砼属类工程基础桩承重平板筏基，底板厚度：1200800mmC30，S8抗渗外墙厚度：400mmC35，S8抗渗内墙厚度：200mmC30梁板剪力墙结构，框剪梁C30，其中地下一层顶板、梁为S8抗渗24号人防地下室C35，S8抗渗1.4 安装项目组成1.4.1 电气系统由7个系统组成分别是：动力、照明、火灾自动报警、电话、有线电视、楼宇对讲、防雷接地系统。1.4.2 管道系统由5个系统组成分别是：给水、排水、消防、雨水、煤气系统。1.4.3 通风系统：地下室及一层排风系统。1.5 本工程施工特点1.5.1 本工程要求：工期短、进度快、质量高。1.5.2 本工程在电气方面由于是住宅工程，房间没有吊平顶，所以对电气预埋的要求特别高，要求所有的配管无堵塞、无遗漏，要求灯具的定位正确、开关、插座标高一致。1.5.3 本工程在管道方面：由于给水分支管采用PP-R管、给水立管采用钢塑复合管、排水管采用UPVC塑料排水管，故施工难度相应增加。第 二 章 施工布置及安装进度计划2.1 施工总进度计划表某某城四期一标住宅工程24号、25号楼安装项目施工进度计划表，二幢号房与土建施工密切配合，保证工期同时竣工。时间项目2003年2004年2005年101112123456789101112123456准备工作临时设施基础接地地下室预埋主体预埋地下室安装主体安装设备安装室外总体竣工验收2.2 施工组织本工程由浙江耀江建设集团股份有限公司承包，某某城四期项目部安装班负责本工程的安装施工。具体组织网络如下：浙江耀江建设集团股份有限公司总承包项目经理：陈建明安装施工项目经理：赵佰明班 组资料：祝黄兴质量：楼建江安装：徐尚德材料：楼光明设备：周亦刚通风：楼丁贤管道：俞乐波电气：楼建东管 道 班弱 电 班强 电 班消 防 班通 风 班2.3 施工准备2.3.1 水、电、风、设备各专业技术人员在施工前熟悉图纸内容及施工规范和施工工艺标准。2.3.2 在熟悉图纸的基础上，各专业施工员认真参与图纸会审和施工技术交底。2.3.3 编制施工用材料和施工预算，根据土建施工进度计划编制安装施工进度计划。2.3.4 根据图纸要求和现场实际情况，编制专业施工方案。2.3.5 对各专业施工人员进行详细的技术交底和安全交底。2.3.6 根据现场条件，安排材料的堆放场地，制定安全和标化措施。第 三 章 劳动力配置计划某某城四期一标住宅工程24号、25号楼安装项目人员配置计划表：人数年月15人20人20人80人2003年10月11月-12月2004年1月2月-3月4月-5月6月-7月8月-9月10月-11月12月2005年1月2月-3月4月-5月第 四 章 安装工程施工方案4.1 主要安装工程分部：安装工程包括电气工程、给排水工程、消防工程、煤气工程、通风工程及弱电工程。4.2 参照的有关规范、标准GB50242-2002给排水管道工程施工及验收规范；GB50261-2002自动喷水灭水系统施工及验收规程；GB5030-2002电气装置安装工程施工及验收规范；GB50243-2002通风空调工程施工及验收规范；TJ231-78机械设备安装安装施工及验收规范；TJ212-26建筑防腐蚀工程施工及验收规范；GBJ236-8现场设备工业管道焊接工程施工及验收规范；GB985-88气焊手工电弧焊及气体保护焊接坡口的基本形式及尺寸；DL5017-93压力钢管制造安装及验收规范；GB50237-98工业锅炉安装工程施工及验收规范；GB50275-98压缩机、风机、泵安装工程施工及验收规范；GB50303-2002电气装置安装工程低压电器施工及验收规范；GB50303-2003电气装置安装工程电气照明施工及验收规范；CECS10-89埋地给水钢管水泥砂浆衬里技术规范；GB50242-2002给水排水管道工程施工及验收规范；GBJ69-84给水排水工程结构设计规范；GB
