安置楼模板工程施工方案#广东#框剪结构#模板计算书.doc

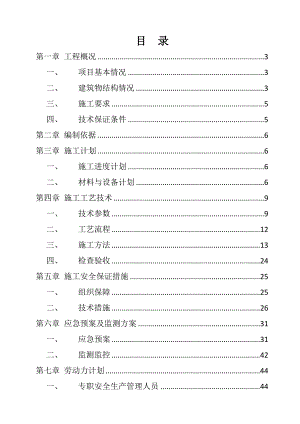

目 录第一章 工程概况3一、项目基本情况3二、建筑物结构情况3三、施工要求5四、技术保证条件5第二章 编制依据6第三章 施工计划6一、施工进度计划6二、材料与设备计划6第四章 施工工艺技术9一、技术参数9二、工艺流程12三、施工方法13四、检查验收24第五章 施工安全保证措施25一、组织保障25二、技术措施26第六章 应急预案及监测方案31一、应急预案31二、监测监控42第七章 劳动力计划44一、专职安全生产管理人员44二、所需劳动力安排45第八章 计算书及相关图纸45一、框架柱模板计算书45二、地下室外墙模板计算书53三、梁模板计算书59四、板模板计算书81五、【附图】90第一章 工程概况一、 项目基本情况科学城北区中安置区（一期）建设工程位于某某市某某区九某某九龙大道埔心村，属于中新“知识城”的一个组成部分，建设单位：某某科学城北区知识城建设指挥部办公室，代建单位：某某开发区商业发展集团有限公司，设计单位：广东粤建设计研究院有限公司，监理单位：某某筑正工程建设管理有限公司，总监理工程师：罗刚，施工总承包单位：某某房实工程总承包有限公司，项目经理：吴昆。该项目由地下一层连体地下室及地上六栋1517层住宅楼和一栋4层社区服务中心组成，其中1、5、6号楼17层，建筑高度53m，2、3号楼15层，建筑高度47m，4号楼4层，建筑高度17m，7号楼16层，建筑高度50m,总建筑面积为：97922，其中地下室为：25512。结构型式：框剪结构。二、 建筑物结构情况地下室层高为4m，局部层高（各栋单体位置）为5.15m5.55m，首层层高为5.66m，标准层层高3m，荷载及结构尺寸较大梁板均分布在地下室，框架柱的混凝土强度为C40，梁板混凝土强度为C35，梁两侧楼板厚度为180mm，其中荷载较大的主要框架梁尺寸如下表：结构梁编号尺寸(宽×高)mm最大跨度m层高m所在位置KZL1、KZL2400×18005.955.55地下室顶板LN×57轴EF×1718轴KL92、KL70、KL100500×14009.554地下室顶板MP×1214轴KL94、KL13、KL97500×130084地下室顶板EG×1517轴KL47、KL50、KL52、KL66、KL67、KL68、KL69、KL73、KL79、KL80400×13008.034地下室顶板KL15、KL44、KL53、KL54、KL59、KL61、KL62、KL65、KL71、KL72、KL78400×12007.54地下室顶板根据危险性较大的分部分项工程安全管理办法（建质200987号）规定，本模板工程属于高大模板工程，为保证施工安全，故编制该专项方案。梁模板支设方案计算取地下室顶板EF×1718轴KZL1（400×1800mm，层高5.55m），2#楼二层梁板2.1-A2.1-C×2.1-9轴KL13（200×550mm，层高6m）两处梁按最大荷载和最高搭设高度分别进行计算，其余较大荷载梁模板的支撑搭设参照该方案做法。楼板模板支设取2#楼2.1-A2.1-C×2.1-72.1-9轴二层梁板（8000×3100mm，板厚110mm，层高6m）进行计算。剪力墙按地下室外墙计算，柱模板按地下室600×600 mm的框架柱计算。施工难点：工期紧，梁板钢筋密，砼振捣困难。施工重点：确保模板搭设稳定，安全，无事故。钢筋砼结构质量满足要求。三、 施工要求1、 确保模板在使用周期内安全、稳定、牢靠。2、 模板在搭设及拆除过程中要符合工程施工进度要求。3、 模板施工前对施工人员进行技术交底。严禁盲目施工。四、 技术保证条件1、 安全网络2、 模板的搭设和拆除需严格执行该专项施工方案。第二章 编制依据1、 木结构设计规范GB 50005-20032、 建筑结构荷载规范GB 50009-20013、 混凝土结构设计规范GB 50010-20024、 钢结构设计规范GB 50017-20035、 混凝土结构工程施工质量验收规范GB 50204-20026、 钢结构工程施工质量验收规范GB 50205-20017、 建筑工程施工质量验收统一标准GB 50300-20018、 施工现场临时用电安全技术规范JGJ 46-20059、 建筑施工模板安全技术规范JGJ 162-200810、 建筑施工安全检查标准JGJ59-9911、 建筑施工高处作业安全技术规范JGJ80-9112、 科学城北区中安置区（一期）建设工程施工图纸第三章 施工计划一、 施工进度计划见后附图二、 材料与设备计划本工程模板支设的采用ZSDJ直插式双自锁型多功能钢管、模板以及配件等材料用量较大，由预算部计算出材料用量，在模板安装搭设前采购进场，在指定材料堆放点分类堆放。(一) 钢材的选用1、 钢材应符合现行国家标准碳素结构钢GB/T 700-88和低合金高强度结构钢GB/T 1591-2008的规定。2、 钢管应符合现行国家标准直缝电焊钢管GB/T 13793-1992或低压流体输送用焊接钢管GB/T 3092-1993中规定的Q235普通钢管的要求，并应符合现行国家标准碳素结构钢GB/T 700-88中Q235A级钢的规定。不得使用有严重锈蚀、弯曲、压扁及裂纹的钢管。3、 每根钢管的最大重量不大于25kg，采用48×3.5以上的钢管。4、 新钢管的尺寸和表面质量应符合下列规定：（1） 应有产品质量合格证；（2） 应有质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T 228-2002的有关规定；（3） 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；（4） 钢管外径、壁厚、断面等的偏差，应符合现行规范建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001的规定；序号项目允许偏差（mm）检查工具1焊接钢管尺寸（mm）外径壁厚外径壁厚-0.5-0.5-0.5-0.45游标卡尺2钢管两端面切斜偏差1.70塞尺，拐角尺3钢管外边面锈蚀深度0.5游标卡尺（5） 钢管必须涂有防锈漆。5、 旧钢管的检查在符合新钢管规定的同时还应符合下列规定：（1） 表面锈蚀深度应符合现行规范建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2001的规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；（2） 钢管弯曲变形应符合现行规范建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2001的规定；（3） 钢管上严禁打孔。6、 钢铸件应符合现行国家标准一般工程用铸造碳钢件GB/T 11352-2009中规定的ZG 200-420、ZG 230-450、ZG 270-500和ZG 310-570号钢的要求。(二) 木材的选用1、 模板结构或构件的树种应根据各地区实际情况选择质量好的材料，不得使用有腐朽、霉变、虫蛀、折裂、枯节的木材。2、 模板结构应根据受力种类或用途选用相应的木材材质等级。木材材质标准应符合现行国家标准木结构设计规范GB 50005-2003的规定。3、 用于模板体系的原木、方木和板材要符合现行国家标准木结构设计规范GB 50005-2003的规定，不得利用商品材的等级标准替代。4、 主要承重构件应选用针叶材；重要的木质连接件应采用细密、直纹、无节和无其他缺陷的耐腐蚀的硬质阔叶材。5、 当采用不常用树种作为承重结构或构件时，可按现行国家标准木结构设计规范GB 50005-2003的要求进行设计。对速生林材，应进行防腐、防虫处理。6、 当需要对模板结构或木材的强度进行测试验证时，应按现行国家标准木结构设计规范GB 50005-2003的标准进行。7、 施工现场制作的木构件，其木材含水率应符合下列规定：（1） 制作的原木、方木结构，不应大于15%；（2） 板材和规格材，不应大于20%；（3） 受拉构件的连接板，不应大于18%；（4） 连接件，不应大于15%。(三) 木胶合模板板材的选用1、 胶合模板板材表面应平整光滑，具有防水、耐磨、耐酸碱的保护膜，并应有保温性良好、易脱模和可两面使用等特点。板材厚度不应小于12mm，并应符合现行国家标准混凝土模板用胶合板GB/T17656-2008的规定。2、 各层板的原材含水率不应大于15%，且同一胶合模板各层原材间的含水率差别不应大于5%。3、 胶合模板应采用耐水胶，其胶合强度不应低于木材或竹材顺纹抗剪和横纹抗拉的强度，并应符合环境保护的要求。4、 进场的胶合模板除应具有出厂质量合格证外，还应保证外观尺寸合格。第四章 施工工艺技术一、 技术参数【柱模板（地下室框架柱600×600mm）】混凝土柱高(mm)3100柱箍间距(mm)500柱箍合并根数1混凝土柱长边边长(mm)600长边小梁根数4混凝土柱短边边长(mm)600短边小梁根数4柱长边螺栓根数3柱短边螺栓根数3对拉螺栓布置方式均分柱长边对拉螺栓间距(mm)418柱短边对拉螺栓间距(mm)418面板材质覆面木胶合板面板厚度(mm)18小梁材料矩形木楞小梁材质规格(mm)50×100柱箍材料钢管柱箍材质规格(mm)48×3.5对拉螺栓类型M14扣件类型3形26型【墙模板（地下室外墙）】面板材质覆面木胶合板面板厚度(mm)18小梁布置方式竖直小梁材料矩形木楞小梁材质规格(mm)50×100小梁间距(mm)250小梁一端悬臂长(mm)250左部模板悬臂长(mm)125主梁材料双钢管主梁材质规格(mm)48×3.5主梁间距(mm)500主梁一端悬臂长(mm)250对拉螺栓类型M14对拉螺栓横向间距(mm)500对拉螺栓竖向间距(mm)500【地下室梁模板（KZL1）】新浇混凝土梁计算跨度(m)5.05结构层高(m)5.55混凝土梁截面尺寸宽×高(mm)400×1800梁侧楼板厚度(mm)180面板材料覆面木胶合板面板厚度(mm)18梁底支撑小梁材料方木小梁材质规格(mm)50×100新浇混凝土梁支撑方式小梁平行于砼梁截面底模下设小梁间距(mm)300支撑架小梁长度(mm)1500主梁材料方木主梁材质规格(mm)50×100支撑架立柱步距(mm)1200支撑架沿梁跨间距(mm)600梁底支撑主梁一端悬挑长度(mm)125立柱根数4立柱依次距支模架主梁左侧间距(mm)0,600，300，600【二层梁模板（KL13）】新浇混凝土梁计算跨度(m)6.7结构层高(m)6混凝土梁
