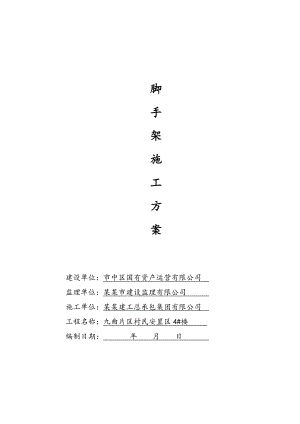

脚手架施工方案建设单位：市中区国有资产运营有限公司 监理单位：某某市建设监理有限公司 施工单位：某某建工总承包集团有限公司 工程名称：九曲片区村民安置区4#楼 编制日期： 年 月 日 脚手架施工方案1、编制依据1、 工程施工图纸2、 建筑施工组织设计规范GB/T5050220093、 建筑施工扣件式钢管脚手架安全技术规范JGJ13020114、 建筑结构荷载规范（GB500092000）5、 建筑施工高处作业安全技术规范（JGJ80-91）6、 混凝土结构设计规范（GB50010-2002）7、 钢结构设计规范（GB50017-2003）8、 冷弯薄壁型钢结构技术规范（GB50018-2002）2、工程概况2.1本工程为某某九曲片区村民拆迁安置区，位于某某市市中区二环南路以南，九曲村委以东。本工程建筑地上11层住宅，地下一层为储藏室用地。4#住宅楼，地下1层，地上11层；建筑物长63.88米， 宽13.10米，建筑面积：9888.91，地下一层为储藏室和部分设备、电气用房，层高2.7米，地上111层为住宅，层高2.9米，结构标高29.60米。地下室到二层顶板拟采用双排钢管扣件式脚手架，用全封闭立网防护，架体内采用水平网防护。二层到十一层分两次悬挑到完工（二层到六层一次，七层到十一层一道）。架杆采用48钢管，壁厚3.5mm，每根最大质量不应大于25kg，且管壁上严禁打孔；脚手板使用40厚木架板。悬挑长度应按设计确定，固定段长度不应小于悬挑段的1.25倍，型钢悬挑固定端应采用2个及以上U行钢筋拉环与建筑结构梁板固定。2.2根据工程进度情况：悬挑外脚手架搭设时间为2012.3.42012.3.10，拆除时间为2012.4.82012.4.14。主要用作结构施工施工期间的外防护及操作工人行走、作业平台。3.脚手架设计3.1脚手架选用的材料主要材料计划表序号材料名称规格单位数量计划进场进间备注148钢管6米米限于场地狭小根据工程进度逐步进场248钢管4米米348钢管3米米448钢管1.3米米小横杆5对接扣件/个6直角扣件/个7旋转扣件/个8底座/个9木架板片10密目网1.8*6米片2000目11水平网1.5*6米片12安全网系绳/米断裂强度不小于2000N13工字钢16号米14钢丝绳12.5米3.2脚手架搭设参数3.2.1主要构造尺寸：根据主体装修工程的实际情况，根据建筑施工扣件式钢管脚手架安全技术规范，外脚手架的主要构造尺寸如下： 脚手架类型：18工字钢悬挑梁双排 排距； L1=1.50m 步距： h=1.80m 柱距： L=1.50m3.2.2悬挑做法及要求：18工字钢悬挑梁落于结构二层顶结构板上，在浇筑结构板时，根据悬挑梁布置图，预埋好16固定悬挑梁固定钢筋，安装完毕悬挑梁后进行固定。悬挑梁的固定做法见下图图3.2.2脚手架悬挑梁大样图3.2.3纵向水平杆构造要求：1）纵向水平杆采用对接扣件连接。对接搭接应符合以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，并应避免设在纵向水平杆的跨中，见下图：图3.2.3纵向水平杆对接构造1纵向水平杆；2立柱2）操作层的横向水平杆在距立杆两侧200mm及中间各设一根；3）纵向水平杆的接长要求同上。纵向水平杆的长度大于3跨，并不小于6m。3.2.4横向水平杆构造要求：1）立杆与纵向水平杆的相交处，均必须设置一根横向水平杆，严禁任意拆除。2）中心线接点处的横向水平杆根据支撑脚手板的需要等间距设置，最大间距不大于柱距的1/2。双排架的横向水平杆两端应采用直角扣件固定在立杆上，该杆轴线偏离主节点的距离不应大于150mm。3.2.5立杆构造要求：1）内外排每根立杆底部支撑于18工字钢悬挑梁的焊接钢筋上。脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距悬挑梁上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。立杆必须用连墙件与建筑物可靠连接。立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接连接应符合下列规定：立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm；各接头中心至主节点的距离不大于步距的1/3；立杆顶端宜高出结构顶标高一步架高度。3.2.6连墙件构造要求：1）连墙件应均匀布置，采用菱形排列。2）连墙件靠近主节点设置，偏离主节点的距离不应大于300mm。3）连墙件必须从底步第一根纵向水平杆处开始设置。4）连墙件中的连墙杆或拉筋宜呈水平并垂直于墙面设置，与脚手架连接的一端可稍微下斜，不容许向上翘起。5）连墙件采用刚性拉接，每两步设一道，每三跨设一根，在未拆模时采用拉筋必须配用顶撑，并可靠的顶在砼墙结构部位，以防止向内倾覆。拆模后立即设置刚性拉接。3.2.7剪支撑：1）双排脚手架应设剪刀撑与横向支撑。2）剪刀撑的设置应符合下列要求：3)每道剪刀撑跨越立柱的根数宜在57根之间。每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与地面的倾角宜在45°60°之间。4)剪刀撑斜杆的接头采用搭接，搭接长度不小于1000mm，不少于两个扣件。5)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm。3.2.8防护栏、挡脚板：1）栏杆和挡脚板均应搭设在外立杆的内侧。2）上栏杆上皮高度应为1.2m。3）挡脚板高度200mm。4）中栏杆应居中设置。5）挡脚板做法如下图： 图3.2.9挡脚板做法4.设计计算4.1.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；4.2.风荷载参数本工程地处山东某某市，查荷载规范基本风压为0.450kN/m2，风荷载高度变化系数z为1.000，风荷载体型系数s为1.128；计算中考虑风荷载作用；4.3.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1278；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:4 层；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板；4.4.水平悬挑支撑梁悬挑水平钢梁采用18号工字钢，其中建筑物外悬挑段长度1.3m，建筑物内锚固段长度 2.7m悬挑水平钢梁截面惯性矩I = 1660 cm4，截面模量(抵抗矩) W = 185 cm3。悬挑水平钢梁自重强度计算荷载 q=3.06×10-3×78.5 =0.24 kN/m；与楼板连接的圆钢直径(mm):16.00；楼板混凝土标号:C30；4.5.拉绳与支杆参数 悬挑脚手架侧面图悬挑水平钢梁采用悬臂式结构，斜拉钢丝绳考虑作为安全保险，4.6大横杆的计算:按照扣件式钢管脚手架安全技术规范(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。4.7小横杆的计算:根据JGJ130-2001第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。4.8.1.荷载值计算大横杆的自重标准值：p1= 0.038×1.6 = 0.061 kN；脚手板的自重标准值：P2=0.3×1×1.6/(2+1)=0.160 kN；活荷载标准值：Q=3×1×1.6/(2+1) =1.600 kN；集中荷载的设计值: P=1.2×(0.061+0.16)+1.4 ×1.6 = 2.506 kN； 小横杆计算简图4.8.2.强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和；均布荷载最大弯矩计算公式如下: Mqmax = 1.2×0.038×12/8 = 0.006 kN.m；集中荷载最大弯矩计算公式如下: Mpmax = 2.506×1/3 = 0.835 kN.m ；最大弯矩 M= Mqmax + Mpmax = 0.841 kN.m；最大应力计算值 = M / W = 0.841×106/5080=165.552 N/mm2 ；小横杆的最大弯曲应力 =165.552 N/mm2 小于 小横杆的抗压强度设计值 205 N/mm2，满足要求！4.8.3.挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和；小横杆自重均布荷载引起的最大挠度计算公式如下: qmax=5×0.038×10004/(384×2.06×105×) = 0.02 mm ；大横杆传递荷载 P = p1 + p2 + Q = 0.061+0.16+1.6 = 1.821 kN；集中荷载标准值最不利分配引起的最大挠度计算公式如下: pmax = 1821.44×1000×(3×10002-4×10002/9 ) /(72×2.06×105×) = 2.575 mm；最大挠度和 = qmax + pmax = 0.02+2.575 = 2.594 mm；小横杆的最大挠度为 2.594 mm 小于 小横杆的最大容许挠度 1000/150=6.667与10 mm,满足要求！4.9扣件抗滑力的计算:按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数1.00，该工程实际的旋转单扣件承载力取值为8.00kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc - 扣件抗滑承载力设计值,取8.00 kN；R - 纵向或横向水平杆传给立杆的竖向作用力设计值；大横杆的自重标准值: P1 = 0.038×1.6×2/2=0.061 kN；小横杆的自重标准值: P2 = 0.038×1/2=0.019 kN；脚手板的自重标准值: P3 = 0.3×1×1.6/2=0.24 kN；活荷载标准值: Q = 3×1×1.6 /2 = 2.4
