安置房边坡支护工程施工组织设计.doc

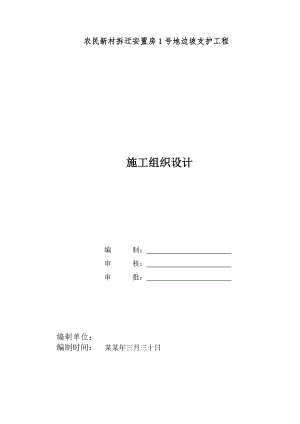

农民新村拆迁安置房1号地边坡支护工程施工组织设计编 制： 审 核： 审 批： 编制单位： 编制时间： 某某年三月三十日目 录第一章 综合说明1.1 概述1.1.1工程概况1.1.2项目名称、项目法人1.2 水文气象及工程地质1.3.1 本标工作项目和工作内容1.3.2 本合同主要工程量1.4控制工期及高峰强度1.5.1开挖回填临时性道路.1.5.2 施工供电、供水、供风、照明及通讯1.5.3 施工营地1.5.4 砂石骨料供应1.5.5 水情气象的测报和预报1.5.6 施工用地1.5.7 堆弃渣场1.5.8 油料及火工材料供应1.5.9测量中心、安全监测中心、水保环保中心1.7 施工重点、难点及对策1.7.1 工程量大，工期紧张1.7.2 多工序同时施工，施工干扰大1.7.3 开挖边坡高，地形陡峭，施工安全问题突出1.7.4雨季施工难度大1.8 施工组织设计的编制依据与编制原则1.8.1 施工组织设计的编制原则1.8.2 施工组织设计的编制依据1.9 施工承诺第二章 施工组织管理2.1 管理组织机构2.1.1 现场组织机构框图2.1.2 组织机构中各职能部门的职责说明2.1.3 现场的管理2.2 施工进场与现场施工准备2.2.1 施工进场2.2.2 现场施工准备2.3 质量保证体系2.3.1 施工现场质量管理组织机构2.3.2 工程施工全面质量管理体系2.4 安全保证体系2.5 资源管理2.5.1 人力资源的管理2.5.2 材料资源的管理2.5.3 施工设备的管理第三章 施工总布置3.1 施工总布置的条件和原则3.2 施工临时道路布置3.2.1 施工临时道路布置3.3 主要施工辅助企业3.3.2 综合加工厂3.3.4其他设施3.4 施工风，水，电供应、通讯及排污3.4.1 施工供风3.4.2 施工供水及排污3.4.3 施工供电3.4.4 施工通讯3.4.5 施工照明3.4.6 供电安全措施3.5.1 料场3.5.2 弃（堆）渣场第四章 施工总进度及资源配置4.1 施工总进度的编制依据和编制原则4.1.1 施工总进度的编制依据4.1.2 施工总进度的编制原则4.2 施工程序4.2.1 总体施工程序4.2.2 明挖施工程序4.2.3 支护施工程序4.3 施工进度安排4.3.1 施工关键线路4.3.2 主要工程项目施工进度计划4.4 施工强度指标及高峰强度分析4.4.1 主要施工强度指标4.4.2高峰强度保证措施4.5目标工期的保证措施4.5.1 组织保证措施4.5.2 技术保证措施4.5.3 现场计划执行保证4.5.4 施工外部环境保证措施4.5.5 环境与文明施工保证措施4.6 施工资源配置4.6.1 劳动力组织与配置计划4.6.2 施工机械设备配置第五章 土石方工程5.1 施工特性5.1.1工作范围及工作内容5.1.1.1 工作范围5.1.1.2 工作内容5.1.5 施工特点5.2 施工布置5.2.1 施工道路布置施工临时道路既为现有游道.5.2.2 施工风、水、电布置5.2.3 渣场5.3 施工程序及进度安排5.3.1 施工程序5.3.2 进度安排5.4石方明挖5.4.1 石方开挖的原则5.4.2 石方开挖的分区分层5.4.3 石方开挖的工艺流程5.6.4 石方开挖施工方法5.4.4 爆破设计5.6.6 现场爆破试验5.4.5 开挖过程中的注意事项主要有：5.5 开挖区排水措施5.6开挖边坡保护措施5.7雨季施工5.8 施工质量、安全保证措施5.8.1 施工质量保证措施5.8.2 安全保证措施第六章 支护工程6.1工程概况6.1.1 工作范围6.1.2 工程部位及项目6.1.3 主要支护形式及工程量6.1.4 支护施工特点6.2 施工程序6.2.1 支护施工程序6.2.2喷混凝土原材料6.2.2 施工准备6.2.3 喷砼施工配合比6.2.4 配料、拌和及运输6.2.5 喷砼施工6.2.6 钢筋网喷射混凝土6.3锚杆施工6.3.1 原材料6.3.2 施工准备6.3.3 岩石锚杆施工6.4 质量检验与验收6.5.1 工程概况6.5.2 预应力锚索施工第七章 钻孔灌浆工程7.1 工程概述7.1.1 工程地质概述7.1.2 施工范围及主要工程量7.2 施工及其他第八章 施工质量目标与施工质量保证体系8.1 质量目标8.2 全面质量管理体系及管理程序8.2.1. 全面质量管理的基本方法8.2.2合同实施的全面质量管理的技术基础8.3施工过程质量控制8.3.1 施工前质量控制8.3.2 施工过程中的质量控制第九章 施工安全管理与控制措施9.1 施工安全目标9.2 安全管理体系与相关单位主要安全职责9.2.1 安全管理体系9.2.2 安全管理相关单位的主要职责9.3 安全管理制度及办法9.4 现场安全组织控制措施9.4.1 施工现场安全管理措施9.4.2 土石方明挖安全措施9.4.3 施工期边坡稳定安全措施第十章 文明施工与环境保护10.1 文明施工10.1.1 文明施工目标10.2 环境保护措施10.2.1 环境保护目标第十一章 工程验收与竣工资料整编11.1 工程验收及资料提交范围11.1.1 工程验收的组成11.1.2 完工资料内容11.1.3 竣工专题报告提交的资料11.1.4 验收程序11.2 完工清场11.3 我司的撤离第一章 综合说明1.1 概述1.1.1工程概况1、“黔灵（雅关）农民新村安置房项目”位于黔灵山路旁，共三个地块，一号地块位于黔灵山路左侧，交通便利。拟建小区总用地面积12295.00m2，总建筑面积59855.12m2。计容面积46721.00m2，其中住宅建筑面积44960.84m2，小区公共配套设施建筑面积,1198.00m2，架空层建筑面积562.16 m2，地下室面积13134.12 m2，建筑密度22%，容积率3.8，绿地率35%；停车位313辆；总户数296户。其中1#楼、2#楼为-3+架空+30F，设计±0.00标高为1180.30m，地下室底板标高为1166.10m；3#楼为-1+架空+29+1F，设计±0.00标高为1167.70m，地下室底板标高为1163.8m。边坡安全等级为一级。 2、工程名称：黔灵（雅关）农民新村拆迁安置房1号地边坡支护工程3、参建单位：建设单位：贵阳康居房地产开发有限公司的委托设计单位：贵州中建建筑科研设计院有限公司监理单位：湖南天福项目管理有限公司施工单位：贵州建工楼宇工程有限责任公司4、工作内容：根据贵州中建建筑科研设计院有限公司提供的施工图，完成施工范围内的坡面喷射混凝土、锚索、锚杆、格构梁等支护工程的全部工作内容。5、混凝土强度等级：坡面喷射混凝土为C20，格构梁混凝土为C30，封锚混凝土为C30，锚孔灌浆为M30水泥砂浆。6、钢筋：HPB235、HRB335钢筋。7、主要内容：根据本工程的工程性质及设计要求，由于1#、2#、3#楼的修建，须对场地进行开挖，开挖后将形成长191.3 m，高6.525m35.538m的岩质反向边坡。边坡范围岩土构成为：为下三叠统杨柳井组薄层灰白色白云岩，强-中等风化，较硬岩，较碎破岩体，节理裂隙发育，结构面结合一般，钻探岩芯呈块状、碎块状，少量短柱状。根据其定性特征，岩体基本质量分级为级，边坡岩体类型为类。基岩埋深01.6m。因边坡高度较大，若边坡失稳对坡顶建（构）筑物的安全使用及拟建物的施工安全及日后的安全使用将产生极大影响边坡岩体爆破：由于边坡坡顶紧邻建（构）筑物，故支护工程施工及拟建物基础开挖时岩层爆破应严格控制药量，采取有效措施避免爆破振动对边坡、坡顶围墙和坡顶建（构）筑物安全带来隐患，爆破施工按相关规范执行并满足规范要求。爆破影响区有建（构）筑物时，爆破产生的地面质点震动速度，对一般砖房、非大型砌块建筑不应大于2030mm/s，对钢筋混凝土结构房屋不应大于50mm/s。2、设计依据1、设计人员现场实地踏勘。2、贵阳康居房地产开发有限公司的委托。3、贵阳建筑勘察设计有限公司编制的黔灵（雅关）农民新村安置房项目一号地块东侧山体边坡工程岩土工程勘察报告。4、设计遵循建设部建筑边坡工程技术规范（GB50330-2002）、混凝土结构设计规范（GB50010-2002）、锚杆喷射混凝土支护技术规范（GB500862001）。5、本支护工程为永久性边坡支护工程，使用期限不超过50年。3、设计采用参数1、岩土参数依据本工程勘察报告、相关规范及当地经验综合选用。相关岩土参数如下所示：中风化白云岩：=27.3KN/m3， C=300，=27°，frb=550kPa，fa=3000kPa2、边坡工程安全等级为一级，支护结构重要性系数0为1.1。3、钢绞线强度级别：钢绞线抗拉强度设计值为1260 N/mm2,每根钢绞线施加预应力为175kN。 2、编制依据（1）施工图设计文件（2）黔灵（雅关）农民新村安置房项目工程勘察报告（3）锚杆喷射混凝土支护技术规范（GB50086-2001）（4）建筑边坡工程技术规范（GB50330-2002）（5）建筑基坑支护技术规程（JGJ120-99）（6）贵州建筑地基基础设计规范（DB22/45-2004）（7）混凝土结构设计规范（GB50010-2002）（8）贵州建筑岩土工程技术规范（DB22/46-2004）（9）建筑地基基础设计规范（GB50007-2002）（10）建筑地基基础工程施工质量验收规范（GB50202-2002）（11）建筑工程施工质量验收统一标准（GB50300-2001）（12）建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）（13）建设工程施工现场供用电安全规范（GB50194-93）（14）施工现场临时用电安全技术规范（JGJ46-2005）（15）我局所拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果和多年积累的工程施工经验。3、支护工程措施1、边坡按设计的坡率须以边坡最高处为支护重点目标必须两边向中间分层放坡开挖后，清除坡面浮渣，采用预应力锚索或预应力锚杆格构梁对其进行支护，坡面采用挂网喷射混凝土进行封闭。2、预应力锚索采用615.2普通钢绞线制作安装，110钻孔，灌注M30水泥砂浆，锚入中风化完整岩石内长度为7m，自由段长度根据现场实际地质条件进行调整，要求自固段长度不小于设计长度¸锚索竖向间距为4.0m，锚索水平顺坡面间距为4.0m。3、预应力锚杆采用80钻孔，灌注M30水泥砂浆，内插125HRB335级钢筋,施加预应力值为50KN,锚杆竖向间距为4.0m，锚杆水
