安徽霍邱铁矿深加工项目综合料场施工组织设计.doc

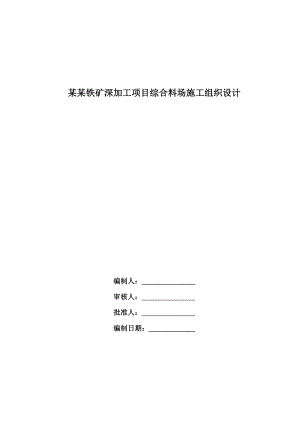

某某铁矿深加工项目综合料场施工组织设计编制人:_审核人:_批准人:_编制日期:_第一章 工程概况11、项目概述12、地理气候条件13、工程建设内容24、编制依据:35、工程特点和难点分析:4第二章 施工安排51、施工目标:52、工程施工顺序及施工流水段安排:53、重点难点应对措施:64、工程管理的组织机构及岗位职责:8第三章 施工进度计划及施工平面布置图101、施工进度计划:102、施工现场平面布置图:11第四章 施工准备与资源配置计划111、施工准备及部署:112、技术准备:133、现场准备:134、物资准备:135、劳动力配置计划:146、物资设备配置计划:14第五章 施工方法及工艺要求151、测量工程:152、模板工程:183、钢筋工程:224、脚手架与垂直运输工程:285、混凝土工程:306、钢结构工程:357、防水工程:428、砌体工程:449、屋面工程:4610、建筑地面工程:4811、建筑装饰装修工程:4912、建筑电气安装工程:5313、设备安装工程:59第六章 进度管理计划601、施工配套保证计划602、施工计划进度控制措施61第七章 质量管理计划及质量保证措施641、工程质量目标及承诺642、质量目标分解643、质量保证措施67第八章 安全管理计划691、安全生产目标692、安全生产管理体系693、安全生产措施704、安全生产职责73第九章 文明施工管理计划771、文明工地目标782、文明施工管理体系783、文明工地施工措施79第十章 季节性施工措施811、冬期施工方案812、雨季施工方案85第一章 工程概况1、项目概述(1)项目名称:某某铁矿深加工项目。(2)建设地点:某某省某某经济开发区。2、地理气候条件(1)地理位置某某铁矿深加工项目位于某某省某某县城关的西北部某某经济开发区内,西临105国道,东侧紧邻在建的阜六高速公路、阜六铁路,距淮河500吨级周集港码头约30km,通过该码头可达长江沿岸码头。(2)主要气象资料1)风速 年平均风速: 2.5m/s 冬季最多风向平均风速: 3.8m/s 2)气温 年平均气温: 15.4 极端最高温度: 41.2 极端最低温度: -16.63)拟建场地水文地质条件场地地下水的分布、赋存状态及补排关系拟建场区地下埋深1.0m左右,为潜水,水量不大,主要赋存于耕土内,补给来源为大气降水及农田灌溉,蒸发排泄为主。历年最高水位记录工程场区近50年地下水位最高水位接近地表;近35年地下水最高水位埋深在0.5m左右。建筑物基础设防水位可按近50年最高水位考虑。地下水腐蚀性测试及评价该场地地下水对混凝土和混凝土结构中的钢筋具轻微腐蚀性。(3)拟建场地地基的建筑抗震设计依据及不良地质作用分析根据中国地震动参数区划图(GB18306-2001,1:400万)和建筑抗震设计规范(GB50011-2001),厂址所在地的抗震设防烈度为6度,设计基本地震加速度值为0.05g(第一组)。3、工程建设内容原料场按机械化料场进行设计,包括受卸设施、一次料场、供料系统、综合楼等。建设内容主要包括: 受卸系统:包括三处汽车受料槽及带式输送机运输系统等。一次料场:包括5个料条,5台堆取料机及带式输送机运输系统等。供料设施:包括向炼铁、烧结、焦化等用户供料的带式输送机运输系统。公辅设施:套的生产水、循环水、生活水、雨排水、生活污水、压缩空气管网系统等;工厂安全、消防及火灾、视频监控系统、环保监测系统、行政电话系统、生产调度电话等系统;供配电、电气传动控制;工程包括电控计算机控制系统、仪控计算机控制系统、全厂工业控制网络、实时数据库、过程自动化、全厂管理网络、计算机中心机房的硬件设计、软件设计。4、编制依据:(1)建设工程文件归档整理规范(GB/T50328-2001)(2)建筑工程施工质量验收统一标准(GB/T50300-2001)(3)地基基础工程施工质量验收规范(GB/T50202-2002) (4)砌体工程施工质量验收规范(GB/T50203- 2002)(5)混凝土结构工程施工质量验收规范(GB/T50204-2002) (6)钢结构工程施工质量验收规范(GB/T50205-2001)(7)屋面工程施工质量验收规范(GB/T50207-2002)(8)地下防水工程施工质量验收规范(GB/T50208-2002)(9)建筑地面工程施工质量验收规范(GB/T50209-2002)(10)建筑装饰装修工程施工质量验收规范(GB/T50201-2001)(11)建筑给水排水及采暖工程施工质量验收规范(GB/T50242-2002)(12)通风与空调工程施工质量验收规范(GB/T50234-2002) (13)建筑电气工程施工质量验收规范(GB/T50303-2002)(14)电梯工程施工质量验收规范(GB/T50310-2002):(15)建筑钢结构焊接技术规程(JGJ81-2002)(16)屋面工程技术规范(GB50345-2004)(17)现场设备、工业管道焊接工程施工及验收规范(GBJ50236-98)(18)钢结构焊缝外形尺寸(GB10854-89)(19)涂装前钢材料表面锈蚀等级和除锈等级(GB 8923-88)(20)钢结构制作安装施工规程(YB9254-1995)(21)建筑工程测量规程(DBJ01-21-95)(22)现场临时用电安全技术规范(JGJ46-05)(23)机械使用安全技术规程(JGJ33-2001)(24)建筑工程资料管理规程(DBJ01-51-2003)(25)招标文件及初步设计文件5、工程特点和难点分析:(1)整个工程量大、工期短,工程组织难度大。施工区域为带状型,南北长约1.4km,施工点位分散,现场材料的运输和现场管理有一定的困难。(2)整个工程组织时间跨度较大,需要经过冬季和雨季的施工,特别是南方的梅雨季节,梅雨季节雨量大持续时间长,对工程组织将会造成相当大的影响,故必须采取相应的手段来克服不利天气对工程进度、质量、安全等方面的影响。(3)按照工程资料显示,在1米左右有潜水,汽车受矿槽基础达到10余米深度,考虑无法采用沉井施工,拟采用大开挖方案,对周围的转运站等建筑的地基处理会造成一定的影响。同时由于有潜水的存在,需要考虑降水措施,保证基坑的安全。(4)供料设施部分位于烧结区域,与烧结区域的施工有一定工序穿插,影响该部分工程的正常施工。第二章 施工安排1、施工目标:(1)工期目标:本工程自2012年3月1日至2013年3月31日竣工。(2)质量管理目标:合格。(3)安全管理目标:杜绝工伤死亡事故;杜绝安全生产死亡和重伤事故;安全生产事故负伤率控制在3以下;施工现场的噪音、固体废弃物、污水和粉尘达标排放;2、工程施工顺序及施工流水段安排:本工程按照工艺共划分为4个施工段,一标段受卸设施、二标段料场设施、三标段供料设施、四标段公辅设施。一段划分为2条施工线路:一线:汽车受料槽三 汽车受料槽一 汽车受料槽二 地下通廊 设备安装调试 竣工验收。将汽车受料槽地下结构施工划分为三个流水段,组织流水施工,先进行施工汽车受料槽三,施工完毕后尽快回填,为B-1转、B-2转、B-3转、A-1转运站创造施工条件。二线:钢构制作 钢结构安装 设备安装调试 竣工验收。二段划分为3条施工线路:一线:堆取料机基础(东) 堆取料机基础(中) 堆取料机基础(西) 设备安装调试 竣工验收。将堆取料机基础施工划分为3个流水施工段,组织流水施工。二线:南区转运站 北区转运站 设备安装调试 竣工验收。转运站施工划分为两部分,北区(B-1转、B-2转、B-3转、A-1转)、南区(B-4转、B-5转、C-4转、A-2转、C-3转、C-2转、C-1转),为了避免和汽车受料槽三施工相冲突,先进行南区转运站施工。三线:钢构制作 钢构制作、安装、彩瓦封闭 竣工验收。三段划分为2条施工线路:一线:供料转运站 设备安装竣工验收。二线:钢构制作 钢构制作、安装、彩瓦封闭 竣工验收。四段划分为两条施工线一线:综合楼主体 综合楼装修、电气自动化 竣工验收。二线:综合管网及总图施工 试压试水 竣工验收。3、重点难点应对措施:1)针对工程量大、工期短的特点,拟建一个商混搅拌站,专门供应整个工程的全部混凝土,既可以减少各标段的作业量,同时有利于保证混凝土的质量。同时按照工艺合理划分施工段,保证工程组织顺利进行。2)针对季节特点提前制定冬雨季施工措施,提前组织技术人员进行学习和考试,确保施工质量。同时根据冬雨季特点,合理确定工序时间,具体条件的超前组织,确保工期节点的完成。3)针对施工区域潜水的特点在地基开挖前,采取明沟排水的措施,进行降水,保证土方边坡安全。受矿槽采用大开挖的方法,受矿槽与地下混凝土通廊同时开挖,待到受矿槽和通廊施工回填以后才能开始转运站的施工。由于部分转运站将会座落在回填土上,因此拟采用CFG桩对转运站基础进行地基处理,以保证转运站的安全。4)针对供料系统与烧结系统穿插施工的问题,在施工中做好协调联系工作,合理穿插,保证按照工期完成。5)贯彻“安全第一、预防为主”的安全方针,加大安全管理力度和资金投入,不在安全方面节省一分。各项工作均按照安全施工规范操作,合理安排各工序,尽量避免交叉作业给施工人员造成危害。6)各交叉施工班组必须服从总体进度计划,保证主导工序的施工进度,选择合理的穿插时机,必须根据总体进度计划进行统一组织、安排和协调,使整个工程形成一个和谐高效的有机整体。设备安装与室内外土建和总体的交叉施工:由于室外工程施工多数由其他专业分包方施工,为保证工程能按期竣工,在工程收尾阶段,设备安装与室内外土建的立体交叉施工处于关键地位。因此,在场地布置、工序安排、现场道路、临电、临水等各方面,采取有效措施为室外工程施工创造条件。7)根据单位工程量的大小,合理确定开工顺利,有条件的可以组织同时开工,确定重点工作和里程碑事件,小的单位工程确定合理穿插开工。做好设计、土建、水暖电器、设备安装的合理安排,确保总工期的实现。4、工程管理的组织机构及岗位职责:(1)组织机构图 项 目 经 理:曹小勇土建项目副经理:尹红安装项目副经理:刘国刚项目技术负责人:韩立国文明施工员杨长龙劳资成本员任丽萍材料员赵鹏云预算员崔福贵施工员高志民安全员廖福清质量员郝立伟(2)项目经理岗位职责:受企业委托,代表企业实施项目管理,贯彻执行国家、地方政府的有关法律、法规
