安徽水利供水项目输水管道土建安装工程施工组织设计.doc

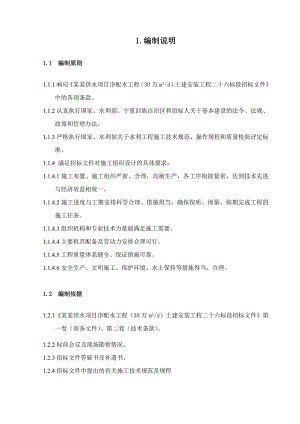

1.编制说明1.1 编制原则1.1.1响应某某供水项目净配水工程（30万m3/d）土建安装工程二十六标段招标文件中的各项条款。1.1.2认真执行国家、水利部、宁夏回族自治区和招标人关于基本建设的法令、法规、政策和管理办法。1.1.3严格执行国家、水利部关于水利工程施工技术规范、操作规程和质量检验评定标准。1.1.4 满足招标文件对施工组织设计的具体要求：1.1.4.1施工布置、施工组织严密、合理，均衡生产，各工序衔接紧密，达到技术先进与经济效益相统一。1.1.4.2施工进度与工期安排科学合理、措施得当，确保保质、保量、按期完成工程的施工任务。1.1.4.3组织机构和专业技术力量能满足施工需要。1.1.4.4主要机具配备及劳动力安排合理可行。1.1.4.5工程质量体系健全、保证措施可靠。1.1.4.6安全生产、文明施工、保护环境、水土保持等措施得当、合理。1.2 编制依据1.2.1某某供水项目净配水工程（30万m3/d）土建安装工程二十六标段招标文件第一卷（商务文件）、第二卷（技术条款）。1.2.2标前会议及现场勘察情况。1.2.3招标文件答疑书及补遗书。1.2.4招标文件中提出的有关施工技术规范及规程2.工程概述2.1 工程概况宁夏 宁东供水项目净配水工程（30万m3/d）土建安装工程二十六标段输水管道工程由两部分组成：第一段是由净水厂马莲台电厂，全长3907.929m，0+0002+060.102桩号为双排D=1200PCCP管，2+060.1023+907.929桩号为双排D=800PCCP管；第二段是由新建成的净水厂煤化工基地输水管线2+018桩号A1至梨马公路，起止桩号0+016.772+756桩号为双排D=700PCCP管，全长2760m。2.2 工程施工条件2.2.1 水文气象灵武境内年降雨量220mm,年水面蒸发1600mm以下,为半干旱、干旱区。工程区内年平均气温8.8度，极端最高温度41度，极端最低温度-28度，最大冻土层109cm，土壤平均冻土期为12月2日，平均解冻期为3月5日。降雨对施工影响不大，冬季气温偏低，有效施工期较短。项目区主要自然灾害有沙暴、冰雹、霜冻等。2.2.2 施工道路工程施工道路可利用灵陶公路、银青高速公路和修建的施工便道进入施工现场，交通便利，能够满足施工要求。2.2.3施工用水施工用水可从净水厂前池拉运，生活用水可在石油基地或当地自来水供水点就近拉运，可以满足施工需要。2.2.4施工用电施工用电采用柴油发电机发电，可以满足施工需要。2.2.5 施工材料2.2.5.1块石、碎石料场均选用黑山沟，运距 28KM。砂子料场选用临河水洗沙，运距3KM。砾石料场选用黑山沟，运距28KM。2.2.5.2水泥采用宁夏银川市赛马水泥，运距75km。2.2.5.3钢筋由银川市购买，运距45km。2.3 工程施工工期根据招标文件，本工程开工日期：2005年9月5日，完工日期：2006年6月10日，比招标文件要求工期提前10天。2.4 工程施工内容本工程施工主要包括：土方开挖、管道安装、土方回填、钢管制安、阀门井施工。主要工程量见下表：主要工程量表序号名称单位数量备注1土方开挖m32土方回填m3956963C10砼m3494C15砼m366.35C25砼m313.26C30砼4057砂砾石m318548阀门井座919钢筋 t45.563施工总平面布置3.1布置原则根据招标文件要求，结合现场勘察的实际情况及本标招标文件所述的施工技术条件和本工程特点，为满足本工程的施工需要，施工按以下原则进行。根据本工程区域和范围，因地制宜，因时制宜，在有利于生产、方便生活、快速安全、经济可靠、易于管理的原则下进行。合理利用地形，科学规范场地，减少用地面积和施工准备工作量，充分发挥工程所在地区村庄、地方生产企业的力量，减少施工临建项目，缩短施工准备期，场地规划符合国家有关安全、防火、卫生、环保等规定。选用场地要满足施工期内防洪和排水标准，保证施工设施的安全。3.2 施工总体布置说明3.2.1项目部设在施工现场附近，项目部人员采用移动电话进行联络。3.2.2施工人员居住设施：建砖木结构30间，6.0m×3.6m×30间=594m2。3.2.3办公设施：砖木结构36m2。3.2.4娱乐活动设施：砖木结构40m2。3.2.5食堂设施：简易砖木结构60m2×3间。3.2.6水泥库：简易棚54m2间。3.2.7钢筋加工场：露天2400m2，其中搭设100m2简易棚。3.2.8模板组装场：露天900m2，其中简易棚80m2×2间。3.2.9其他材料库房：简易砖木结构50m2×2间。3.2.10砼拌合站及砂石料堆放场2000m2。每个拌和站配备2台500搅拌机。具体布置见施工总平面布置图（附图一）。4. 施工总进度计划4.1 施工进度计划的编制按照招标文件的要求，本工程的开工日期为2005年9月5日，竣工日期为2006年6月20日，经研究，我施工单位计划开工日期为2005年9月5日，竣工日期为2006年6月10日，总工期 279天，比招标文件要求提前10天完工，具体计划如下：1)、施工准备 2005.9.52005.9.10 6天2)、管槽土方开挖 2005.9.112005.11.27 78天 2005.9.112005.11.27 79天 3)、管道安装 2005.10.12005.12.20 81天 2006.2.262006.4.28 62天3)、水压试验 2005.10.252005.12.20 57天 2006.3.242006.5.6 44天4)、土方回填 2005.11.172006.1.10 55天 2006.4.42006.6.5 56天5)、钢管、阀门安装 2006.3.112006.4.14 35天6)、阀门井施工 2006.4.202006.5.4 25天7)、现场整理 2006.6.62006.6.10 5天工程进度计划详见施工进度计划横道图（附图二）。4.2 施工进度计划的检查落实及调整方法和改进计划在此项工程实施时，从开工后，每天做好：人员统计工作、完成的工程量，施工材料准备情况。做到数据上墙，施工人员心中有数，每三天进行一次汇总，并与开工前制定的进度计划对比分析，推断进度执行情况及后续工作按时完成的可能性。如果能满足进度计划要求，并对后续工作的按时完成有把握时，继续执行原计度计划；如果发现问题立刻进行分析，查找原因。当发现实际进度与计划进度不符时，找出原因，定出调整方法，改进施工进度计划。如果劳力不能满足进度需要，需在增加劳力的同时，增加机械设备或更换先进的效率高的机械设备，以降低对劳动力的需求。如果技术服务不能满足施工需求，影响工程进度，则必须立即增加工程技术人员，保证技术服务方面满足工程施工的需求。如果属于材料供应不能满足工程进度需要，则要增加运输车辆，保证运输统一搭配。另外还可以适当调整施工顺序，以平衡各种材料的进料能力和需求强度。如果出现施工方法、施工顺序相互矛盾，则要认真分析原因，进行合理的调整，做好各种协调工作，保证工程顺利进行。如果因现场环境的原因影响施工进度，则要对现场进行重新规划，合理安排，必要时安排若干专职人员对现场机械及运输车辆进行统一指挥，统一管理，必要时进行分班作业，以减少施工中的相互干扰。4.3 保证进度计划执行应采取的措施4.3.1 制定切实可行的施工计划1)、保持工程连续性，使各工序在时间上紧密衔接，不发生不合理的中断现象。2)、保证施工的协调性，施工阶段各段落、各工序之间在施工能力上必须保持一定的协调关系，各工序所需劳动力、材料供应、生产效率和设备数量相互协调，不发生断链和比例失控现象。3)、保持施工过程中的均衡性，使各施工段的施工负荷保持相对平衡，避免造成设备、人力、材料、资金的浪费。4.3.2 合理调配设备、人员、资金施工过程中的项目部根据生产计划及各种设备的状况和生产能力进行合理组合，保证项目部人员的相对稳定，和主要工序，主要岗位安排技术水平高、经验丰富、责任心强的施工人员跟班作业，坚守施工一线，随时协调出现的各种问题。同时保证施工资金的及时到位，保证关键工序实施。4.3.3 对施工生产实行定额管理项目部根据现场具体情况，确定出各种工序施工的具体定额，项目部将定额及作业计划下达到每个施工段落、班组。各班组根据现场情况，人员、材料准备情况、设备配置情况，贯彻执行定额及作业计划，并将此落实到班组个人，做到任务明确、合理、可行、并要奖惩分明。4.3.4 加强材料的采购供应工作项目部将负责解决主要材料及关键地方材料的供应工作。管材应提前向业主递交进场计划，使材料提前进场，保证有足够数量的储备。材料的领用和发放实行计划进料，定额配置，保证工程需要，避免材料浪费。4.3.5 加强工期管理严格按横道图计划进行施工，定期检查汇总，并进行认真的分析，发现工期拖后，必须及时采用相应措施。4.3.6 制定施工进度计划执行情况的奖惩制度1)、无论任何原因，不能按时完成计划的施工段落必须进行惩罚，反之，则进行奖励。2)、对在施工中提供更好的施工方法和技术的，使施工进度有所加快的个人或施工段落进行奖励，反之，无故不严格执行施工进度计划的，则要严肃处罚。3)、在施工过程中，对每个节点工期和每个工序的工期进行定额检查，在每个节点工期或工序工期有提前于计划日期的进行奖励，反之，则进行处罚。在整个工程的总工期计划中能整体提前完成的施工段落对其进行奖励，反之，则进行处罚。对施工中无论任何人发生影响工程进度的时间均严厉处罚，反之对工程进度加快做出成绩的个人进行奖励。4.3.7制定网络计划为了便于指导施工，随时检查施工进度与计划进度的差距，按工期要求和本章的施工进度计划编制方法进行施工进度网络计划的制定。具体见施工进度计划网络图（附图三）。5.主要工程施工方案及技术措施5.1土方开挖1)、该段管道土方开挖时考虑用挖掘机或装载机进行开挖，自卸车拉运。施工时，首先开挖到旱台高程，然后开挖管槽部分，对于挖深小于3.0m的段落挖掘机可一次性开挖，对于挖深大于3m的段落 ，可分层进行开挖。开挖边坡为1：1，旱台以上3m高，设台阶一个，宽度为1m。在挖深较大的段落，采用自卸汽车拉运，部分符合填方土料要求的，可用于填方，其于部分弃于业主和现场监理指定的弃土场，并推平，同时做好深挖方坡顶、及弃土场的排水。2)、管线土方
