安全施工、安全运输措施.doc

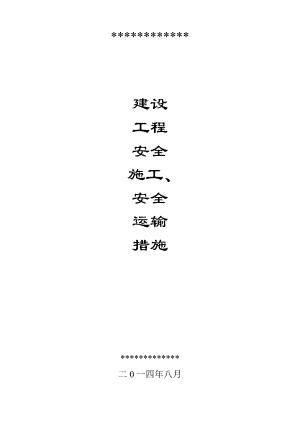

*建设工程安全 施工、安全运输措施*二0一四年八月目录第一章、编制依据.1第二章、工程概况.1 第三章、安全施工措施.2 一、平面布置创建措施（包括临舍、围墙、大门）.2 二、临时用电施工创建措施.2 三、临边防护创建措施.10 四、模板、高支模板施工创建措施.11 五、塔吊安装及拆除创建措施.13 六、外脚手架施工创建措施.14 七、基础、主体结构施工质量创建措施.16 八、文明施工创建措施.16第四章 、安全运输措施.21 一、“三车”运输安全管理制度.21 二、安全生产管理机构.23 三、加强对分包单位的管理、明确责任主体.23 四、持之以恒，切实做好“三车”管理.23 五、其他.23第一章、编制依据1、建筑法、工程建筑质量管理条例、工程建设强制性标准条文；2、国家、安徽省及安庆市颁发的有关建设的法律、法规、施工规程、规定及标准；3、施工工艺标准（企业工艺标准）；4、有关安全生产、文明施工的标准要求和规定；5、我国现行的有关机械设备和材料的施工要求和标准；6、建筑施工安全检查标准（JGJ59-2011）7、建筑施工高处作业安全技术规程（JGJ80-91）8、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）9、现场施工临时用电安全技术规范（JGJ46-2005）10、建设工程施工现场供用电安全规范（GB50194-2002）11、建筑塔式起重机安全规程（GB5144-2006）12、起重机械安全规程（GB6067-2010）13、建筑卷扬机安全规程（GB13329-91）14、弧焊设备安全要求（GB15579-95）15、建筑机械使用安全技术规程（JGJ33-2012）第二章、工程概况 *第三章、安全施工措施一、平面布置创建措施（包括临舍、围墙、大门）   1、严格按本工程施工组织设计的平面布置图进行临舍、办公区、围墙、施工作业区的布置。 2、现场大门内侧设置车辆冲洗区一处，出场车辆必须冲洗干净方可上路。  3、 现场留适当空地作绿化用地外，其余全部进行硬化覆盖。 4、沿工地主要入口、办公区、施工作业区主要通道等布置高清监控设备。  5、 大门、围墙按照企业的VR设计进行创建、美化工地的标语、图文进行宣传布置。  6、 施工现场四周采用蓝色彩钢板进行围挡，然后悬挂上公司历来优秀项目图牌。西侧的围墙外立面为迎面墙，在大门的北侧设五牌二图。二、临时用电施工创建措施    （一） 、电线路布置及配电箱设置 1、 根据现场施工现场时间情况及施工平面布置图，确定机械设备的值班及施工机具的负荷情况，本工程供电线路采用VV型五芯电力电缆，设置专用电缆或穿保护管敷设至各配电箱。   2、 本工程采用TN-S供电系统，总配至II级分配电箱采用VV型五芯电力电缆供电，II级分配电箱至III级开关箱、移动配电箱或专用照明配电箱根据需要选用五芯电力电缆。总配电柜设一组重复接地，其接地电阻小于4，距离总电箱室超过50m的配电箱及末级配电箱均应设置重复接地装置其接地电阻小于10。  3、 本工程临时用电引自工程东北侧的施工专用变压器400KVA，采用VV-4×951×25电缆埋地进入施工区域配电房总配电柜（NO.1）为一级配电，总配电柜NO1分七个回路输出，分别为NO.1-1(钢筋加工区回路)，NO.1-2(人货电梯回 路)，NO.1-3(保障楼塔吊回路)，NO.1-4(驻勤辅房塔吊回路)， NO.1-5(办公、生活区回路)，NO.1-6（保障楼楼层回路），NO.1-7(驻勤辅房升降机和楼层回路)。 （二） 、施工现场照明  1、 办公区（安装高度大于2.4 m）、室外操作棚及安全通道（安装高度大于3m，并设防护罩）等场所采用的220V照明，室外照明采用防雨灯，照明电缆穿PVC管敷设。  2、 塔吊平台上设置两组镝灯操作层照明光源。 3、 所有照明灯具的金属外壳均应机械保护接零。有三孔插座必须按规范要求接线，保护接零必须到位，导线必须按规范要求进行分色。  4、 特别潮湿场所、导电良好的地面，作业的照明电源不得大于12V。  5、 在潮湿和易接触及带电体场所的照明电源不得大于24V  （三） 、配电箱制作的要求  1、 配电箱内供电回路不惜满足供电系统要求，必须按要求设置工作接零排、PE保护接零排。要求保护接零排使用-30×4铜排制作接固体定于箱体左右下侧。  2、 分配电箱及开关箱箱体均采用3C认证产品，箱体应按防雨要求设计，具有户外防雨功能，箱体及门均应与PE排连通，箱体门加专用锁。  3、 箱体内外必须按要求进行防腐处理，箱体外侧要求刷桔黄色油漆并按公司统一要求的标记方法进行统一喷字。  4、 箱内导线连接必须按规定进行分色；箱内导线暗配当导线穿过配电板时英使用护套，要求箱内开关位置设置合理、导线排列整齐美观。多股软线接头所有的螺丝必须加弹簧垫圈、平垫圈。  5、 配电箱应设置门锁，配电箱门应设置接地镀锌螺丝，配电箱进出线必须设在下侧，配电箱电缆进出线设防护圈，保护（或保护管配入箱内）电缆。  6、 移动配电箱必须设置支架高度（0.6-1.3m），支架与箱体应进行垫圈连接。  7、 配电箱内根据实际配置，在适当位置画出配电箱配线系统图及定期检查记录表。 （四） 、防雷保护措施  本工程接地采用TN-S系统，在总箱与分配箱及固定机械设备处的均须重复接地，重复接地采用人工接地极（镀锌角钢L5×50、L=2500mm），末端埋深1.2m，总配重复接地不得小于电源工作零线的线径，接线牢固可靠，所有配电设备在正常情况下不得带电，金属外壳均应作保护接零，工作接零与保护接零线严格区分，保护接零应使用统一标志的黄/绿双色线，任何情况下不得将黄/绿线作相线和工作零线与保护零线在配电箱内通过端子板连接，其保护零线在其他地方不得接头；接地电阻小于4，塔吊、电梯、脚手架应避雷接地，接地电阻小于4，在基础完成后利用其自然接地体。  施工机具（塔吊、人货电梯、钢管脚手架等）的防雷第三类工业建筑、构筑物的防雷规定设置防雷装置。塔吊、钢外脚手架等的最高点用不小于25mm2的多股双色软线引下接地，避雷针可用直径为10-20mm，长2m以上的圆钢。其固定部位应与设备作有效的防腐、绝缘处理。避雷针保护范围的60°进行计算。  钢管外脚手架的防雷接地，采用外架多点（每隔10m，转角处作一处接地），每二步架设一组接地与防雷接地体连接。  每三个月对所有接地极的接地电阻测试一次，并做好每一测试点的测试记录。 （五） 、安全用电技术措施  1、 电缆采用穿套埋地敷设，埋深在0.7m以下，在穿越道路处钢管保护，两端伸出路基2m，配电箱引上处级电缆登高引上处均套钢管保护，直埋处下均用细沙垫实后用砂块保护盖上，电缆头和中间头的制作严格按照工艺施工标准施工，一保证其绝缘电阻和强度均不低于原电缆技术参数 。  2、 施工现场配电系统设置总配电柜，分配电箱，开关箱，实行三级配电，三级保护，分配电箱与开关箱距离不超过30m，开关箱与其控制的用电设备的水平距离不超过3m。  3、 配电箱安装应牢固，并应安装在干燥通风用常温的场所，安装高度距地1.3m，选用有门带锁防水行，进入口均套橡胶护线套，所有配电箱均为铁质。  4、 箱内电气设备安装应符合以下几点要求：A、 配电箱内各元件应安装牢固、平整； B、配电箱内零线、保护线应通过端子板连接； C、箱内连接导线截面应大于等于4mm2 ，铜芯导线并按要求进行分色；  D、各种箱体的构架、底座等正常情况下不带电的金属应作保护接零，所有接零保护线必须采用黄绿双色专线。  E、多股导线应搪锡压接，并应牢固可靠。  5、 配电箱周围应留有足够二人同时工作的空间和通道，并不准堆放任何有碍于操作和易燃物品，箱内保持清洁。  6、 实行照明、支力分开制，个成回路。对机械设严格做到“一机一闸一漏一箱”，末级漏电电流不大于30Ma,严禁用一个开关回路直接控制两台或两台以上设备。  7、 对于达不到安全距离的用电设施，必须采取加强保护措施，并悬挂醒目的警告标志牌。  8、 所有配电箱内应须电源侧设有明显断电的隔离开关，漏电保护器应装设在电源隔离开关的负荷侧，应设立三级保护，总箱漏电动作电流大于75Ma,二级不大于50 Ma、三级不大于30Ma，手持电动工具及使用于潮湿和有腐蚀介质场所不大于15Ma。手持电动工具、潜水泵的开关箱内应设置短路、漏电保护器，潜水泵使用的负荷线应采用专用的防水橡皮护套电流，负荷线不得承受外力。  9、 熔丝与用电设备额定电流相匹配，严禁用铜丝代替，严禁不用插头直接将电线插入插座。  10、 夜间施工照明电源有可靠的保护、防护措施 11、 严禁乱拉电源，临时电源采用橡胶线，严禁使用护套线、花线，绝缘层破坏的线路应立即更换，严禁带电操作。  12、 根据现场需配置若干标准移动电箱。  13、 配电箱进出线应在配电箱底进出，并分路成束；中PVC套管保护，配电箱内的连接线应采用绝缘导线，排列整齐，不得有外漏带电部分。  14、 配电箱应编号，表明其名称、用途、维护电工姓名，箱内应有配电系统图，表明电器元件参数及分路名称。  15、 室内灯具安装高度不得小于2.4M，室外不得于3M，室外灯具用防水型，地下室、楼梯间采用36V安全电压（采用2KVA-380V/36V干式安全隔离变压器变压），初级设漏电开关（漏电动作电缆不大于30MA）
