学院新校区图书信息中心工程模板施工专项方案.doc

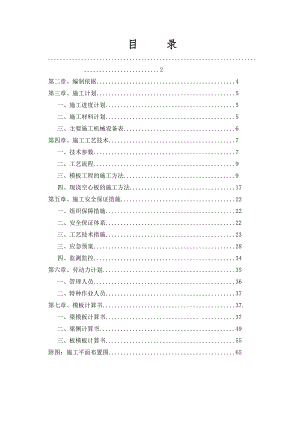

目 录.2第二章、编制依据.4第三章、施工计划.5 一、施工进度计划.5 二、施工材料计划.5 三、主要施工机械设备表.6第四章、施工工艺技术.7 一、技术参数.7 二、工艺流程.9 三、模板工程的施工方法.9 四、现浇空心板的施工方法.17第五章、施工安全保证措施.22 一、组织保障措施.22二、安全保证体系.22 三、工艺技术措施.23 三、应急预案.28 四、监测监控.34第六章、劳动力计划.35 一、管理人员.36 二、特种作业人员.37第七章、模板计算书.37. 一、梁模板计算书. .37 二、梁侧计算书.49 三、板模板计算书.55附图：施工平面布置图.65 第一章、工程概况一） 分项工程慨况1、工程名称： 某某职业技术学院新校区图书信息中心工程、地理位置：位于某某省某某市某某西路以南、六里路以西、学苑路以东、双清路以北。建筑面积：总建筑面积为27891平方米，建设单位：某某职业技术学院，设计单位：某某中铁四局设计研究院设计，监理单位：某某省志成建设工程咨询有限责任公司施工单位：中十冶集团有限责任公司某某分公司。本工程地上八层，地下一层。其中地上总建筑面积为23522,地下总建筑面积为4369,其中人防面积为3418,建筑地基面积为3460.建筑使用功能：本项目地下一层为平战结合地下室，平时为机动汽车库及设备用房，战时甲类核六级二等人员掩蔽所；地上一六层主要为图书馆用房，七八层为办公用房。藏书量不超过80万册。建筑等级;本项目属一类高层建筑，设计耐火等级属为一级，建筑合理使用年限为50年，抗震设防烈度为7度。建筑物高度：35.1m，建筑物平面形状呈“凹”形，东西向结构形式为钢筋混凝土框架。2、工程构件：本工程梁最大尺寸为800*400mm,挑檐最大跨度为4.5米，挑檐最大尺寸（柱根部）为900*400mm.二层至八层大面积顶板设计为蜂巢芯空腹密肋空心板孔洞为750*750*300（350）的现浇空心板，局部为现浇平板。3、外形立面较特殊、变化较大，三层较二层缩进1800mm,四层较三伸出1200mm,五层较四层伸出1200mm,六层较五层伸出1200mm,七层外立面与六层缩进1200mm,但挑檐挑出1200mm,八层较七层伸出200mm.屋面较八层缩进2400mm.南面及“凹”字的里面和建筑物的东面和西面的轴外立面没有挑檐、六层以下为高支模、及一层报告厅的梁板的层高为5.35m6.8m之间属于高支模、共636.93。二）、施工平面布置在建筑物的南面设置现场两间临时仓库和3间现场办公室，1间保管室和2间工地小型会议室，在会议室的西邻设消防器材存放处和标养室。在图书信息楼的西南角设置二级配电箱，配电箱并要进行防护。图书信息楼的北面设置钢筋加工棚及钢筋堆放场地和在图书信息楼的西北角堆放木工加工棚及木工板、木方。在图书信息楼的东北角设置标准展区和吸烟室及开水间、门卫室。沿图书信息楼周边设混凝土道路、路宽5米。图书信息楼的西面道路距图书信息楼外墙皮7.5米、图书信息楼的北面道路距图书信息楼外墙皮11米，图书信息楼的南面道路距图书信息楼外墙皮6米，基坑的西面道路距图书信息楼外墙皮4.5米.现场设置两个大门、门宽5米，其中一个在东北角，一个门在西北角，西门不设门卫。塔吊设在图书信息楼正北面的中心。塔吊塔身中心距离建筑物（一层外墙外墙皮）8.5米。【具体见总平面位置图、外架平面图及剖面详图】三）、施工要求项目允许偏差（mm）木模板制作模板的长度和宽度±5不刨光模板相邻两板表面高低差3刨光模板相邻两板高低差1平板模板表面最大的局部不平刨光模板3不刨光模板5拼合板中木板间的缝隙宽度2支架尺寸±5柱梁±10模板尺寸上部构造的所有构件+5，-0柱8梁10模板相邻两板表面高低差2模板表面平整5支架纵轴的平面位置跨度的1/1000或30（一）模板的制作应符合下列规定：1 木模板与混凝土接触的表面应刨光且应保持平整。木模板的接缝可制作成平缝、当采用平缝时，应有防止漏浆的的措施；转角处加嵌海绵条。2、模板的安装应符合下列规定：（1）、 模板应按设计要求准确定位，且不宜与脚手架连接。（2）、 安装侧模板时，支撑应牢固，防止模板在浇筑混凝土时产生移位、变形。（3） 、模板在安装过程中，必须设置防倾覆的临时固定设施。（4）、 模板安装完成后，其尺寸、平面位置和顶部高程等必须符合设计要求，节点联系要牢固。（5）、 梁、板等结构的底模板应起拱。（6）、 固定在模板上的预埋件和预留孔洞均不得遗漏，安装应牢固，位置应明确。（7）、模板、支架的拆除、 模板、支架的拆除期限和拆除程序等严格按施工图设计的要求进行，根据结构物特点、模板部位和混凝土应达到的强度要求决定。非承重侧模板应在混凝土抗压强度达到2.5MPa，且能保证其表面及棱角不致因拆模而受损坏时方可拆除。、 芯模和预留孔道的内模，应在混凝土能保证其表面不发生塌陷或裂缝现象时，方可拆除。、 钢筋混凝土与结构的承重模板、支架，应在混凝土强度能承受其自重荷载及其他可能的叠加荷载时，方可拆除。、模板、支架的拆除应遵循后支先拆，先支后拆的原则顺序进行。墩、台的模板宜在其上不结构施工前拆除。、拆除梁、板等结构的承重模板时，在横向应同时、在纵向应对称均衡卸落。简支梁、连续梁结构的模板宜从跨中向支座方向依次循环卸落；悬臂梁结构的模板宜从悬臂端开始顺寻卸落。、拆除模板、支架时，不得损伤混凝土结构。四）、技术保证条件模板工程应编制专项施工方案。在支设模板支撑系统之前，要将地基进行夯实，在搭设满堂脚手架时其立杆的底部垫一50mm厚的木板、在距离地面200mm的立杆部位设扫地杆、纵横向都要设置。纵横向的水平横杆沿高度向的步距为1500mm,每隔三到四跨设置剪刀撑，且剪刀撑连续设置、同时在高支模支撑杆的顶端设置水平剪刀撑（见后附图），模板及支架保证工程结构和构件各部分形状、尺寸和位置准确，且便于钢筋安装和混凝土浇筑、养护。模板及支架材料的技术指标应符合国家现行有关标准的规定，立杆的距离为800mm1000mm之间。模板支架宜选用15mm胶合板，连结件宜选用标准定型产品。脱模剂涂于模板表面后，应有一定的成膜强度，且不应影响脱模后混凝土表面的后期装饰。第二章、编制依据木结构设计规范GB 50005-2003建筑结构荷载规范GB50009-2012混凝土结构设计规范GB50010-2010混凝土结构工程施工质量验收规范GB 50204-2002钢结构工程施工质量验收规范GB 50205-2001建筑工程施工质量验收统一标准GB 50300-2001施工现场临时用电安全技术规范JGJ 46-2005建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工模板安全技术规范JGJ 162-2008建筑施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ80-91危险性较大的分部分项工程安全管理办法建质200987号文建设工程高大模板支撑系统施工安全监督管理导则（建质2009254号文）施工图纸、施工合同、当地建设行政主管单位的有关文件，地质勘探报告及集团公司的有关规定。第三章、施工计划一、施工进度计划：模板在支设之前，必须将地下室周围土按规范回填之后，在建筑物的周围挖砌排水沟。主体结构模板的施工进度按三段进行流水施工，悬空挑檐部分同轴线内的模板同时。模板的施工进度计划为13天一层。【模板工程施工进度计划表】如下。二、施工材料计划序号材料名称规格数量进场时间16米脚手架钢管3*48350T随工程进度进场24米脚手架钢管3*4880T随工程进度进场33米脚手架钢管3*4835T随工程进度进场42米脚手架钢管3*4810T随工程进度进场52.5米脚手架钢管3*488T随工程进度进场61.5米脚手架钢管3*4810T随工程进度进场7覆膜胶合板16mm厚10000M2随工程进度进场8安全网2*9米750块随工程进度进场9“十”字卡扣20000个随工程进度进场10转向卡扣5000个随工程进度进场11对接卡扣3000个随工程进度进场12竹跳板250*25001000个
