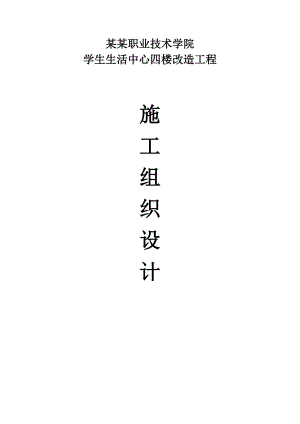

学生生活中心四楼改造工程施工组织设计.doc

某某职业技术学院学生生活中心四楼改造工程施工组织设计目 录第一部分 施工方案第二部分 施工进度计划及保证措施第三部分 保证质量措施第四部分 保证安全措施第五部分 文明现场施工措施第六部分 劳动力安排计划第七部分 主要机具使用计划第一部分 施工方案一、工程概况本工程为某某职业技术学院学生生活中心四楼改造工程，工程地点位于泸市瓦窑坝62号某某职业技术学院内。学生生活中心、共一层，其装修面积2358.88平方米，层高为5.2m。装修内容包含室内装饰、安装工程。二、装修改造工程项目1、 拆除E-F轴交6-7轴木地板地面，拆除原有日光灯管8套，拆除原有墙面涂料。拆除原有4交EF处和3交AB处木门，并新作B交2-3轴处成品实木门。实心砖封门洞。2、 新建轻质隔墙：GRC轻质隔墙，厚度为90mm,18厚水泥砂浆抹灰。墙面顶面用10#槽钢固定。3、 地胶楼地面：20mm厚砂浆自流坪楼地面基层，地胶楼地面；4、 地坪漆楼地面：20mm厚砂浆自流坪楼地面基层，地坪漆楼地面；5、 内墙、天棚：满刮腻子两遍、钢化涂料2遍。6、 （1）办公室安装单管日光灯灯管，灯管离地2500mm,大厅安装带罩节能吸顶灯。（2）所有电气线路明线安装，采用C32塑料线槽穿线管。（3）新做洗手台，并增加塑料 UPVC50排水零件连接、塑料 PPR32给水管粘接连接、DN20水龙头。三、施工工艺要求1、施工过程不得破坏原建筑结构，如本设计施工图中与原建筑设计有冲突之处，经施工单位提出后由装饰设计单位另行修改。2、新加结构实施前要对原建筑进行细致观察，施工过程中若发现与实际情况不符，要及时通知设计监理单位研究处理。3、在施工过程中要求设置可靠的支撑系统，在加固砼强度未达到100前不得拆除，在拆除墙体及开凿原有砼梁时不得破坏原有结构。4、所有开关、插座的安装高度均需保持一致，安装平整、牢固。四、施工条件及施工特点1、工期要求：本工程总工期为60天。2、质量要求：符合国家及行业现行质量验收标准，符合设计图纸及施工验收规范要求。3、施工用电、用水按招标人提供的连接点装表计量使用。4、本工程装饰精细、质量要求高、装饰面积大、工期短。5、本工程为旧楼改造，要特别注意不破坏原有结构，确保结构安全。6、施工过程中交叉施工多、必须做好上下工序的配合，同时要做好已完成成品的保护工作。五、施工部署1、组织机构部署我公司在施工现场设立项目经理部，选派技术全面、精干得力的技术力量充实项目经理部和生产班组，健全项目管理机构，完善制度，明确职责和权限，对项目建设进行全过程、全方位的科学管理。2、施工管理目标 质量目标确保合格工程，争取优良工程。 进度目标承诺在规定的60天工期内保证实现竣工验收。 安全生产目标a、杜绝出现重大人身伤亡事故。b、杜绝出现重大设备损坏事故以及与生产相关的恶性事故。c、轻伤频率控制在2以内。文明施工目标a、进行现场标准化管理。b、争创现场文明施工工地。技术资料管理目标a、做到技术资料的真实、有效、全面与工程同步。b、严格遵照建设工程文件归档整理规范的相关细则。3、施工顺序安排施工顺序为：从上而下、先湿后干、先隐蔽后饰面。4、施工准备工作4.1、技术准备工作：（1）针对本工程特点进行质量策划，编制工程质量计划，制定关键工序、重点工序质量控制措施。（2）依据施工组织设计，编制分部、分项工程施工技术措施，做好技术交底，指导工程施工。（3）编制施工预算，提出主要材料用量计划。4.2、劳动力及物质、设备准备工作：（1）组织施工力量，做好施工队伍的编制及其分工，做好进场三级教育和操作培训。（2）落实各组室人员，制定相应的管理制度。（3）根据预算提出材料供应计划，编制施工使用计划，落实主要材料，并根据施工进度控制计划安排，制定主要材料、半成品及设备进场时间计划。（4）组织施工机械进场、安装、调试，做好开工前准备工作。5、施工现场平面布置5.1、给水：（1）从建设单位指定位置接入水源并安装水表。 （2）施工现场消防管线利用现有消火栓，配25米水龙带，19毫米水枪。消火栓设昼夜明显标志，消火栓周围3米范围内不得堆放其它物品。（3）引管径DN32支管供施工用水。5.2、排水（1）施工现场设沉淀池。现场污废水经沉淀处理后排出。（2）沉淀池定期清掏。5.3、施工临时用电：根据施工现场的实际情况来布置施工临时用电的线路走向、配电箱的位置及照明灯具的位置。电源电缆引入根据现场用电负荷确定电缆截面。现场布置，均按三级配电，二级保护。本工程临时用电均从甲方指定地点引入，并进入本施工现场的内，在现场内设总配电箱，从甲方提供电源位置采用三相五线制配线引入总配电箱。施工现场内配电方式采用TN-S系统，并在总配电箱处做重复接地一组，接地电阻小于4 W。其他内容严格执行施工现场临时用电安全技术规范JGJ46-2005。六、主要分项工程施工方法（一）脚手架1、搭设脚手架考虑到装饰装修需要，我单位拟在内墙装饰装修期间搭设落地式、全高全封闭的扣件式满堂钢管脚手架，满足施工需求。 脚手架的基础结构楼板，基础上、底座下设置垫板，厚度为6cm，布设必须平稳，不得悬空。 脚手架满堂单立杆，立杆接头采用对接扣件连接，立杆和大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm。 大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨，不小于6米，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。2、拆除脚手架拆架前，全面检查脚手架定出作业计划，进行技术交底后，方可施工。 拆架时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。 拆架时要划分作业区，周围设警戒标志，设专人指挥，禁止非作业人员进入。 拆架时，不得中途换人，如必须换人，必须将拆除情况交代清楚后方可离开。 每天拆架下班时，不应留下隐患部位。 拆架时严禁碰撞脚手架附近电源线，以放触电。 所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。 所有的脚手板，应自外向里竖立搬运，以防脚手板或垃圾物从高处坠落伤人。 拆下的零配件要装入容器内，用吊蓝吊下；拆下的钢管要帮扎牢固，双点起吊，严禁从高空抛掷。（二）拆除工程拆除E-F轴交6-7轴木地板地面，拆除原有日光灯管8套，拆除原有墙面涂料。拆除原有4交EF处和3交AB处木门，并新作B交2-3轴处成品实木门首先拆除灯具、门，再拆除墙面涂料，拆下的材料人工传下不得空中抛下。旧檩条更换时应会同业主进行核对，确认需拆除及更换的部位与数量。 （三）新建轻质隔墙GRC隔墙板安装工艺1施工材料准备：按工程图尺寸，预制好需要的GRC轻质条板，各种板型运至现场，堆放场地要求平整，堆放时按不同规格的板分类立放整齐以便配板，立放角度尽量垂直。 2施工工具： 钢卷尺、粉线袋、小铁锤、切割机、射钉枪、 大菜刀、灰桶、刮泥刀，线锤，铝合金靠直尺(2m长)撬棒、板锯及灰板、木楔等。 3作业准备：建筑结构完成后根据设计要求将板材运至现场备用。在需要安装GRC的梁、板底面弹出安装线位置用墨线弹出GRC板的边线。将安装地面清理干净，凸出部分剔凿平整。配制水泥砂浆，水泥砂浆的配合重量比为：细砂水泥31。 4.条板在安装时，先将条板侧抬至梁、板底面弹有安装线的位置，将粘结面用备好的水泥砂浆全部涂抹，两侧做八字角；安装顺序；无门洞口，从外向内安装，有门洞口，由门洞口向两边扩展，门洞口边宜用整板，竖板时一人在一边推挤，一人在下面用宽口手撬棒撬起，边顶边撬，使之挤紧缝隙，以挤出胶浆为宜。在推挤时，应注意条板是否偏离已弹好的安装边线，并及时用垂线和铝合金靠尺校正，将板面找平，找直。安装好第一块条板后，检查其柱边板间粘结缝隙不大于15mm为宜，合格后即用木楔楔紧条板底、顶部，用刮刀将挤出的水泥砂浆补齐刮平，以安装好的第一块板为基础，按第一块板的方法开始安装整墙条板。 5高度超过3.3m的初级安装：（1）轻质板最长规格为3.2m,90mm板抗折力可超过2000N以上,根据90mm板的抗折力和抗冲性能,在不超过4m的净空内按一般胶结方法安装可以确保安全。（2）板接缝处粘结:将超出3.2m高的小板量好尺寸用切割机切好,实行长短错开竖放拼装，安装办法仍按前述施工方法进行，净空超过4m的隔墙板安装需进行专门的结构设计。 6 接缝处理：（1） 两板双燕尾槽接缝处理：两板接缝水泥砂浆必须饱满挤紧，挤出的多余砂浆及时刮平，板边调节处理槽必须等接缝内水泥砂浆、墙板干透后抹灰时一同处理。（2）梁、板底面接缝处理：由于条板长度生产误差，梁、柱底面高度模板误差,两者上下缝间一般在3-8cm范围内，该缝间可用水泥砂浆和板头、砖块等硬物填充，但不允许挤实保持和梁隔1cm沉降空隙，靠梁下的阴角砂浆用园抹灰板压实成外八字形，等装饰面处理时用弹性乳液制作成弹性砂浆腻子将空隙和阴角内填实补齐刮平，可保证纵向裂缝不超过5%。 7门窗结点：预留门窗洞口墙板根据实际要求任意加工（包括加工企口）门框两侧采用整板，若门洞一侧靠混凝土柱，则应在门洞顶角用射钉将角钢射入混凝土柱，位置要准确无误以支承洞顶的条板。（转弯、门窗丁字结点建议用钢板网连接，是避免门、窗在外力作用下条板接缝开裂的有效措施）。门、窗口过梁板不超过1200mm，超过1200mm应进行专门的结构设计，门框、窗框与墙板之间用专用构件连接，门框与墙板间隙用粘结剂腻子塞实、刮平，条板安装后一周内不得打孔凿眼，以免粘结剂固化时间不足而使板受震动开裂。（二）、墙体抹灰处理：（1）轻质隔墙板安装，墙板干透后才能进行表面抺灰和接缝处理。（防局部沉降，以先主体工程，其他砌体外墙工程，墙板抺灰工程，最后作轻质隔墙面装饰装璜的顺序）（2）为了保证GRC轻质隔墙的刚度，尤其在高层的情况下，建议用钢板网(厚o8mm)沿竖向和水平方向用长型钉书机钉人板体连接。 （3）抹灰之前用水冲湿墙面，在用涂料滚子在墙板表面涂一遍107 胶水泥砂浆（107、水泥、砂的比例为1：2：3加适量水调成稀糊状，能滚涂为标准）进行拉毛，以防脱壳。待完全干后，即用普通水泥砂浆进行抹灰。 （四）地胶板、地坪漆施工工艺一、地胶板铺设前的地面准备湿度：根据胶水生产商的意见，地基含水率（重量百分比）应小于6%，遇天气原因或外来水分，应使空气流通，并及时抹去表面水份，施工场所空气湿度应保持在20%-75%。表面硬度：用锋利的凿子快速交叉切划表面，交叉处不应有爆裂。表面平整度：用2米直尺检验，空隙应不大于2mm。表面密实度：表面不得过于粗糙，不得有过多的孔隙，对轻微起砂地面应作表面硬化处理。裂隙：不得有宽度大于1mm的裂隙。表层不得有空鼓。表面清洁度：油污、蜡、漆、颜料等残余物质必须去除。温度：铺设场地温度以15度为宜，不得低于10度。另外应保持水平基准，建筑沉降缝处应有合适的封口。建议根据找平层厚度及橡胶地板铺设时间计划，找平层施工与铺设橡胶地板的时间应不少于28天，以确保强度与地坪干燥。为确保大面积铺设效果（平整度、
