学生食堂水电施工方案.doc

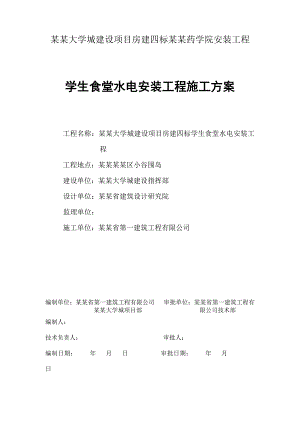

某某大学城建设项目房建四标某某药学院安装工程学生食堂水电安装工程施工方案 工程名称：某某大学城建设项目房建四标学生食堂水电安装工程 工程地点：某某某某区小谷围岛 建设单位：某某大学城建设指挥部设计单位：某某省建筑设计研究院监理单位： 施工单位：某某省第一建筑工程有限公司编制单位：某某省第一建筑工程有限公司 审批单位：某某省第一建筑工程有 某某大学城项目部 限公司技术部编制人： 技术负责人： 审批人：编制日期： 年 月 日 审批日期： 年 月 日目 录第一章 工程概况 . 2第二章 施工总体部署 . 3第三章 施工准备及进度计划 . 9第四章 施工方法及工艺 . 12第五章 安装工程及调试方案 . 37第六章 施工难点的技术与管理措施 . 45第七章 现场安全文明施工及综合治理 . 46第八章 拟投入的施工机械情况 . 49第九章 保障工期及工程质量的特别措施 51第十章 维护保养、保修及培训服务 . 62第一章 工程概况1 学生食堂工程概况 某某大学城建设项目房建四标学生食堂位于某某药学院新校区东部生活区内，该工程建筑面积6630m2，二层，局部三层建筑。首、二层设有学生餐厅、备餐厅、厨房及各功能间等；首层东南角设有变配电房，整个工程的电源由此配电房供给。三层设有教师餐厅及小餐厅等，并设有天台茶座。室内配置有一台货梯一台食梯。整座建筑共设有四部疏散楼梯。11 给排水系统(1) 给水系统包括高质水系统、杂用水系统、热水供水系统。 (2)排水系统包括：厨房排水系统、 污水排水系统、雨水排水系统。 (3) 其他：我司负责消火栓、喷淋系统需配合土建预埋的部分。12 电气系统 电气系统包括动力系统、照明系统、防雷接地系统、 消防报警系统、弱电系统等。 (1) 动力系统：提供电力给厨房、开水器、热水回水泵、空调、货（食）梯、消防等各专业设备运行的设备、线路等。(2) 照明系统：包括普通公共照明、装饰照明、事故照明及室外环境照明等。(3) 防雷接地系统：由天面避雷网、引下线、接地系统等组成。13 空调及通风系统 (1) 空调通风系统包括：冷水输送系统、空调风系统、通风系统等。(2) 校区采用区域供冷集中空调设计，供应各个空调的单体建筑，空调主机房设备安装由专业公司另行安装。14 其他工程项目 (1) 外电线路、高低压配电等系统。(2) 室外给水工程、室外排水工程、污水处理工程等由专业公司另行施工。(4) 消防自动报警系统：该系统由消防自动报警、联动控制、事故紧急广播等系统组成（由专业公司另行施工，我司只负责线管预埋的部分）。(5) 弱电系统包括：电话、校园广播和有线电视等。（弱电系统由专业公司另行施工，我司只负责线管预埋的部分）。第二章 施工总体部署1 工程施工目标1.1 施工工期我公司根据工程特点及公司自身的实力，做好资金、劳动力、机械设备等资源蓄备，进行资源的紧急调配和优化，统筹协调好各专业施工和材料供应，进一步优化施工进度计划，通过赶工缩短施工工期，以确保本工程在保证工程质量、安全文明施工的前提下，通过竣工验收并交付使用。1.2 工程质量本工程将严格按施工图纸及国家现行有关施工规范及验收标准执行，确保本工程达到某某市优良样板标准。1.3 竣工资料和工程档案在工程竣工验收时，向招标人提供符合国家档案部门的要求规格编制成册的工程竣工图、竣工文件资料一式四份及内容相同的电子版档案一式二份。2 施工部署本工程结构质量、装修标准高，安全文明施工要求高，工期特别紧急。为了保证安装工程尽可能有充裕的时间施工，保质如期完成施工任务，应综合考虑各方面的影响因素，充分酝酿任务、人力、资源、时间、空间的总体布局。2.1时间上的部署由于本工程工期紧张，且施工期跨过2003年春节、2004年“元旦”、“五一劳动节” 几大节假日，为防止工程因春节等节假日对工程的影响而处于停工状态，节假日照常施工，充分利用我公司企业管理优势。节假期间公司后勤、工会部门在工地现场组织劳动有奖竞赛、聚餐和一些团体文娱活动、加强宣传教育，让所有参战工人参与其中，使参战工人在工作之余感受到工地家的感觉，以确保工人在工地加班，为赶工期做好基础准备，保证本工程能一直处于紧张的施工节奏中。2.2空间上的部署为保证工程按进度计划完成，本工程将采用各专业的立体交叉、均衡流水施工。施工流向是对时间和空间的充分利用。特别是采用穿插作业时，合理的施工流向不仅是工程质量的保证，也是安全施工的保证。对专业穿插进行的适宜时间和部位等，进行周密的安排。特别是协调好砌筑、装修与机电安装专业的关系，因为室内装修要待各专业系统的干管完成后才能开始，内装修施工又要为专业施工的最后完成创造条件，因此，必须处理好穿插施工的关系。保证在上部结构施工的同时下部的砌体结构、安装、装修及时、按计划插入施工。2.3总体施工顺序本工程施工的原则是充分利用平面、空间和时间，进行平面分区，多段流水，多工种立体交叉的施工方法。在时间、空间的总体布局中，突出“见缝插针”的宏观统筹和微观调控的施工方法。本工程专业工程多；要求上道工序的完成要为下道工序创造施工条件，下道工序的施工要能够保证上道工序的成品完整不受损坏，以减少不必要的返工浪费，确保工程质量。2.4 新技术、新工艺、新材料、新设备的推广应用针对本项目实际，从确保工程质量、节省投资和加快施工进度的目的出发，本工程拟采用新技术、新工艺、新材料、新设备主要有：(1) 先进的管理手段本工程项目部配置足够的计算机，并配备工程梦龙项目管理软件、PROJECT2000软件、P3管理软件、工程预算软件等，对本工程进行造价、进度、质量、成本、人事等方面进行管理，从而实现信息化施工。 （2）采用低烟无卤阻燃电缆本工程采用铜芯防火低烟无卤阻燃电缆的使用，可减少火灾时因吸入电缆燃烧时放出的有毒气体而窒息死亡。 （3）配电箱本工程采用梳型汇流排代替配电箱内小型断路器多路输出靠电线连接、跨接的接线方式，接线简单、快捷、安全可靠、降低温升、功效。 （4）室外高质水采用钢丝网骨架HDPE复合给水管，热熔连接，室内高质水采用钢复不锈钢管，螺纹连接；杂用水采用PVC-U给水塑料管，承插胶圈连接；热水采用薄壁铜管，焊接。 （5）空调系统：空调风管采用直接风管系统，该系统是制管和保温现场一次直接加工成型的轻质高效风管系统。目前在空调系统使用中比较少见的一种新材料。 直接风管特点： 直接风管系统是一种制管保温一次直接完成的风管系统，制作方便快捷，工地现场工作量小。风管重量轻，便于搬运安装，施工效率高，施工工期远小于各种传统风管系统。根据工程具体情况，现场可采用机械制作或手工制作，施工现场干净整洁，对场地要求不高，有利于施工现场管理。与其他风管系统采用的法兰连接不同，直接风管系统采用的通过雌雄接口实现的承插式连接，风管制作连接简易快捷。同时承插式连接杜绝了法兰连接所可能带来的漏风及冷热桥，从而避免了法兰连接处可能出现的结露及能量损耗。 风管系统采用高密度玻璃棉板，热阻远大于同等厚度的传统风管保温材料。不仅能够避免空气处理系统的水汽结露，减少贴面破损及微生物生长繁殖的机会，更能减小风管管壁的能量损失。降低暖通空调系统的运行费用。 直接风管系统采用的玻璃棉板具有优越的声学性能，充分吸收气流中的各种噪声能量，不仅避免空调通风设备的运转噪声通过气流传递到使用空间，而且能有效杜绝房间之间通过风管传播声音，保证各房间的私密性。 直接风管系统的风管内壁敷有抗菌防霉的隔离介质，有效地抑制风管内各种微生物的生长繁殖，避免风管内气流被污染，保证室内的空气品质，杜绝各种空调病的发生。 直接风管系统以轻质的玻璃棉板为主要材料，风管重量远小于铁皮风管、玻璃钢风管等传统风管系统，极大减轻了建筑结构所需要的荷载.同时，对于安装吊挂件的要求也大大降低。 直接风管安装时对其密封胶带、导流片垫片加强筋，加强龙骨等配件又有特别要求，这是它的特殊之处，安装时应加以注意避免与普通风管配制作混淆。3 施工组织协调管理 (1) 落实图纸会审、图纸交底制度在正式施工前，组织施工部、质安部等人员核对图纸，与设计单位联系，进一步了解业主要求和设计意图，参加施工图会审，接受各部门提出建议，完善设计内容。在施工前，对全体施工管理人员进行图纸交底。(2) 建立例会制度在监理主持召开的每周例会上向招标人和监理工程师及设计等各有关单位反映、通报工程进度和要解决的问题，使有关各方了解工程进行情况，及时解决施工中出现的问题。遇到急需解决的事情，立即联系监理公司、招标人及设计单位商讨解决。(3) 工程协调配合 与土建单位的施工协调配合措施预埋阶段安装预埋必须“见缝插针”，密切关注土建扎筋施工进度。安装预埋特别是电气线管预埋分区安装初验完毕后，及时将工作面移交给土建进行面筋施工。安装预埋必须全面通过隐蔽验收合格后，土建才能够浇捣混凝土。土建浇捣混凝土期间，安装单位派专人进行监护，对因浇捣混凝土而损坏线管或防雷跨接、套管偏移等的情况及时进行修补。 土建内装饰阶段主要配合内容为：墙身及地面线管的暗敷和给排水空调系统有关穿楼板或穿墙套管的施工配合。a 土建内装饰阶段，土建和安装的配合流程图土建提供砖墙地面墨线及结构标高水管、风管穿墙套管施工土建砖墙施工电气线管预埋及线盒施工安装专人监护土建提供地面墨线浇捣标高墩安装墙身管道、线槽土建浇捣地面找平土建砖墙批荡b主要配合措施l 土建提供砖墙地面墨线后，机电安装开始线管、线盒的预装。l 土建进行砖墙施工时，安装派专人监护，对线管及线盒，水管风管过墙套管位置进行监护，对产生偏差和移位情况及时进行调整，确保安装线管、线盒及安装套管位置准确。l 土建进行墙身批档时，安装派专人监护，以免土建批档时，砂浆等堵塞线管、线盒。 对于设计修改或变更的孔洞，采用开洞、开槽的申报管理制度。加强管理、检查，督促有关施工人员及时对已安装完成的孔洞进行修整、封堵，保证满足验收的要求。 装修单位的施工协调配合措施 机电安装与装修单位总体配合程序流程图配合装修施工装修确定装饰标高及天花形式等机电各专业主体管道分区完成装修单位分区分段进场施工电气开关、插座、灯具等安装；空调风口等安装；卫生洁具等安装装修单位对饰面作最后的修饰调整工作电气管内穿线、空调回风箱等安装装修主体分区安装完毕装修分区龙骨安装完毕 其他需要协调和配合的有关事项 a 机电布管布线位置确定 天花内风管、空调水管、电缆桥架、照明灯具等系统的安
