学生宿舍钢筋施工方案.doc

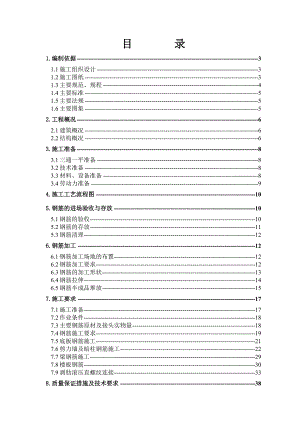

目 录1.编制依据31.1施工组织设计31.2施工图纸31.3主要规范、规程41.4主要标准51.5主要法规51.6主要图集52.工程概况62.1建筑概况62.2结构概况63.施工准备83.1三通一平准备83.2技术准备83.3材料、设备准备83.4劳动力准备94.施工工艺流程图105.钢筋的进场验收与存放105.1钢筋的验收105.2钢筋的存放115.3钢筋清理126.钢筋加工126.1钢筋加工场地的布置126.2钢筋加工要求126.3钢筋的加工形状136.4钢筋拉伸146.5钢筋半成品堆放157.施工要求177.1施工准备177.2作业条件187.3主要钢筋原材及接头实物量187.4钢筋施工要求197.5底板钢筋施工217.6剪力墙及暗柱钢筋施工227.7梁钢筋施工297.8楼板钢筋307.9剥肋滚压直螺纹连接338.质量保证措施及技术要求388.1人员素质保证388.2材料质量控制388.3机具质量控制388.4施工过程质量控制及要求398.5钢筋工程施工关键控制点418.6钢筋绑扎与水电安装配合418.8质量通病预控措施429.工程质量管理439.1工程质量目标439.2质保体系439.3质量保证措施4310.主要管理措施4610.1安全管理措施4610.2材料管理措施4810.3文明施工及环保管理措施4810.4成品保护管理措施491.编制依据1.1施工组织设计施 工 组 织 设 计编制单位编制日期施工组织设计项目技术部2013年8月1.2施工图纸图 纸 名 称图 号出 图 日 期A组团建筑施工图建01-建272012年2月A组团结构施工图结01-结262012年2月A组团水暖施工图水01-水19/暖01-暖182012年2月A组团电气施工图电01-电232012年2月图 纸 名 称图 号出 图 日 期B组团建筑施工图建01-建382012年2月B组团结构施工图结01-结462012年2月B组团水暖施工图水01-水29/暖01-暖332012年2月B组团电气施工图电01-电482012年2月图 纸 名 称图 号出 图 日 期C组团建筑施工图建01-建292012年2月C组团结构施工图结01-结332012年2月C组团水暖施工图水01-水20/暖01-暖212012年2月C组团电气施工图电01-电322012年2月图 纸 名 称图 号出 图 日 期D组团建筑施工图建01-建292012年2月D组团结构施工图结01-结332012年2月D组团水暖施工图水01-水20/暖01-暖232012年2月D组团电气施工图电01-电332012年2月图 纸 名 称图 号出 图 日 期E组团建筑施工图建01-建202012年5月E组团结构施工图结01-结202012年5月E组团水暖施工图水01-水12/暖01-暖122012年3月E组团电气施工图电01-电172012年5月图 纸 名 称图 号出 图 日 期三食堂建筑施工图建01-建342012年2月三食堂结构施工图结01-结192012年2月三食堂水暖施工图水01-水22/暖01-暖152012年2月三食堂电气施工图电01-电212012年2月1.3主要规范、规程类别名 称编 号国家混凝土结构设计规范GB50010-2010混凝土结构工程施工质量验收规范GB50204-2002（2011版）钢筋混凝土用热轧光圆钢筋GB1449.1-2008钢筋混凝土用热轧带肋钢筋GB1499.2-2007行业钢筋焊接及验收规程JGJ18-2012钢筋焊接接头试验方法JGJ/T27-2001钢筋机械连接通用技术规程JGJ107-2010建筑机械使用安全技术规程JGJ33-2012施工现场临时用电安全技术规程JGJ46-2005滚压直螺纹钢筋连接接头JG163-2004地方混凝土结构工程施工质量验收规程DBJ01-82-20041.4主要标准类别名 称编 号国家建筑工程施工质量验收统一标准GB50300-2001行业建筑施工安全检查标准JGJ59-2011地方某某市建筑安装分项工程施工工艺规程DBJ01-26-20031.5主要法规类别名 称编 号国家建设工程质量管理条例工程建设标准强制性条文2011年版某某市建设工程施工现场管理条例1.6主要图集类别名 称编 号国家混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、框架、剪力墙、框支剪力墙结构）11G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）11G101-3建筑物抗震构造详图11G329-1砌体填充墙结构构造12G614-1防空地下室结构设计07FG01-05混凝土结构剪力墙边缘构件和框架柱构造钢筋选用04SG3302.工程概况2.1建筑概况本工程位于某某市怀柔区怀北镇怀北庄。栋号建筑面积层数层高建筑高度室内外高差A组团11570.68地下1层地上9层负一层1.81m，首层2.95m，标准层2.85m，九层2.94m，机房层2.19m26.8 m0.35mB组团21967.42地下1层地上8层负一层1.86m，首层3m，标准层2.85m，八层2.94m，机房层2.19m23.95 m0.3mC组团13381.62地下1层地上8层负一层1.86m，首层3m，标准层2.85m，八层2.94m，机房层2.19m23.95 m0.3mD组团15696.22地下1层地上8层负一层1.86m，首层3m，标准层2.85m，八层2.94m，机房层2.19m23.95m0.3mE组团7846.3地下1层地上8层负一层1.86m，首层3m，标准层2.85m，八层2.94m，机房层2.19m23.95m0.3m三食堂8405.5地下1层地上2层负一层2.84m，首层5.35m，二层4.9m，机房层2.7m11.7m0.9m2.2结构概况2.2.1本工程A、B、C、D、E组团基础结构形式均为筏板基础，基础底板厚度为：A组团为450mm，B、C、D、E组团为400mm。三食堂基础结构形式为梁板式筏基，基础底板厚度为400mm。主体结构型式A、B、C、D、E组团为钢筋混凝土剪力墙结构，三食堂主体结构形式为框架结构。本工程A、B、C、D、E组团抗震设防烈度为7度，三食堂抗震设防烈度为8度。2.2.2钢筋主要规格：级钢：（HPB300），主要规格有：6、8、10；级钢：(HRB400)，主要规格有：10、12、14、16、18、20、22、25。2.2.3钢筋的锚固长度及搭接长度见下表构件类型钢筋类型混凝土强度等级最小锚固长度最小搭接长度梁、板墙、柱HPB300C3032d45dC3529d41dC4026d37dHRB400C2542d59dC3037d52dC3534d48dC4030d42d2.2.4钢筋保护层厚度见下表序号施 工 部 位保护层厚度1基础底板下皮40mm2基础底板上皮25mm3地下室外墙外侧40mm4地下室外墙内侧25mm5地下室内墙、板（A、B、C、D、E组团）15mm6地下室内墙、板（三食堂）20mm6地上墙、板15mm2.2.5钢筋连接形式见下表序号连 接 形 式钢 筋 规 格3直螺纹连接16梁板钢筋4搭接绑扎其它结构162.2.6剪力墙约束边缘构件设置序号栋号底部加强区1A、B、C、D、E组团地下-1层地上2层3.施工准备3.1三通一平准备3.1.1施工道路：施工现场道路已经形成，满足要求。3.1.2钢筋加工场地已按施工总平面图布置到位。3.1.3施工用水、电均提供至现场，临电至二级配电箱。3.2技术准备3.3.1建立严格的质量检验程序和质量保证措施，确保钢筋的加工质量。钢筋现场建立严格的钢筋生产、安全管理制度，并制定节约措施，降低材料损耗。3.2.2配筋人员必须充分领会设计要求，详细阅读结构设计总说明，严格执行国家标准和施工规范进行钢筋的放样。3.2.3在钢筋绑扎之前，技术人员对各级管理人员和工人进行技术规范交底（编制规范、图纸交底记录）和关键部位施工交底。3.2.4测量放线人员根据图纸，放出轴线、墙、柱和位置线，并用油漆明显标识，并报监理单位进行检查、试验。3.2.5钢筋进场同时提交钢筋材质证明并及时做复试，严格按规范要求进行。3.2.6在大量加工钢筋前，做好直螺纹连接试件取样试验工作。3.2.7钢筋配筋工作由专职配筋人员严格按照混凝土结构工程施工质量及验收规范（GB50204-2002）要求执行。结构洞口尺寸300mm，钢筋由洞边绕过 ,结构中所有300mm的洞口，按照图纸设计要求进行加筋，不准出现现场割筋留洞的现象。3.3材料、设备准备3.3.1钢材采购严格按GB/T19001-2002质量标准体系和公司物资采购手册执行，并按要求进行原材料复试，钢材厂家和品牌提前向业主、监理报批。3.3.2严格对分供方考核和提出供货要求，特别是在用于纵向受力钢筋的部位，其钢筋在满足有关国家标准的基础上，还必须满足GB50204-2002混凝土结构工程施工质量及验收规范2011版，关于抗震结构的力学性能要求。3.3.3钢筋原材：由项目物资部根据施工进度要求分批进场，现场加工。钢筋原材为普通热轧钢筋，选用定尺钢筋12m、9m，以利于配筋、下料。3.3.4主要机械设备的选择及数量序号机械名称型号单位功率数 量备注1电焊机BN-500台25KW62直螺纹套丝机GYZL-40台5.5KW123钢筋弯曲机GY40A台3KW84钢筋切断机GQ-40台5.5KW25钢筋切断机GQ-50台5.5KW46氧割设备套47砂轮切割机UN-400台2.
