学校食堂工程施工组织模板方案.doc

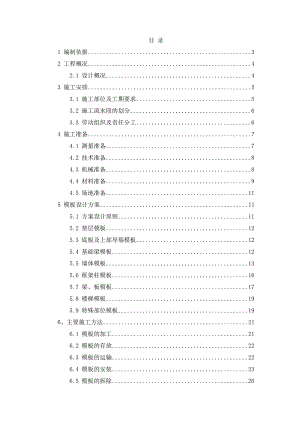

目 录1 编制依据32 工程概况42.1 设计概况43 施工安排53.1 施工部位及工期要求53.2 施工流水段的划分63.3 劳动组织及责任分工64 施工准备74.1 测量准备74.2 技术准备84.3 机械准备84.4 材料准备94.5 场地准备115 模板设计方案115.1 方案设计原则115.2 垫层模板125.3 底板及上部导墙模板125.4 基础梁模板125.5 墙体模板135.6 框架柱模板165.7 梁、板模板175.8 楼梯模板195.9 特殊部位模板196、主要施工方法216.1 模板的加工216.2 模板的存放226.3 模板的运输226.4 模板的安装236.5 模板的拆除267 质量标准及保证措施287.1 材料质量的检查与验收287.2 模板施工的检查与验收287.3 质量保证措施298 成品保护措施309 安全保证措施3110 绿色文明施工与环境保护措施3311 模板计算书3411.1 地下墙体模板计算3411.2 地下梁模板支架计算4211.3 柱模板计算5611.4顶板模板计算6611.5梁模板计算771 编制依据类别名称编号图纸学二食堂等2项工程施工图纸施工组织设计学二食堂等2项工程施工组织设计国标混凝土结构工程施工质量验收规范GB50204-2002建筑工程施工质量验收统一标准GB50300-2001建设工程施工现场供用电安全规范GB50194-93建筑结构荷载规范GB50009-2001行标建筑施工模板安全技术规范JGJ162-2008建筑施工高处作业安全技术规范JGJ8091建筑工程冬季施工规程JGJ104-97施工现场临时用电安全技术规程JGJ46-2005建筑施工安全检查标准JGJ59-99建筑机械使用安全技术规程JGJ33-2001地标绿色施工管理规程DB11/T513-2008建筑分项工程施工工艺规程DBJ01-26-2003北京市建筑工程施工安全操作规程DBJ01-62-2002建筑工程施工现场安全资料管理规程DB11/T383-2006建筑工程资料管理规程DB11/T695-2009相关法规中华人民共和国建筑法/中华人民共和国环境保护法/北京市建筑施工文明安全施工管理暂行规定/其它建筑施工手册缩印本（第四版）/简明施工计算手册/2 工程概况2.1 设计概况序号项目内容1工程名称学二食堂等2项工程2建筑面积（m2）学二食堂总建筑面积10831.0地下建筑面积2093.2占地面积2958.3地上建筑面积8737.8学生浴室总建筑面积824.1首层建筑面积411.9二层建筑面积412.23层数学二食堂地下一层局部夹层地上三层局部四层学生浴室地上二层4层高（m）学二食堂地下一层4.5地下夹层1.9地上一四层4.8学生浴室首层3.9二层3.95结构形式学二食堂基础类型筏板基础局部独立基础结构类型地下框架剪力墙结构地上框架机构学生浴室基础类型独立结构结构类型框架机构6建筑高度学二食堂±0.00030.60m室内外高差0.6m基底标高-6.375m建筑檐高21.2m学生浴室±0.00030.45m室内外高差0.45m基底标高2.4m建筑檐高8.7m7建筑平面学二食堂横轴1-12纵轴A-F横轴距离3.9m、8m、3m纵轴距离9m、7.2m基本轴网8m×7.2m最大跨度9m学生浴室横轴1-6纵轴C-D横轴距离3m、6m纵轴距离6m、7.2m基本轴网6m×6m最大跨度7.2m8结构断面尺寸（mm）学二食堂独立厚度500外墙厚度300、350、400内墙厚度300、350柱断面尺寸400×500、500×600、600×700梁断面尺寸200×300、300×300、200×450、250×450、200×500、250×550、250×600、300×500、300×600、350×550、400×550、400×700、400×750、400×850、400×900等楼板厚度120； 150；220；300mm；学生浴室独立基础厚度450mm+750mm柱断面尺寸500×500、350×500梁断面尺寸280×450、250×650、220×450、220×400、300×450、300×650、220×500、250×350、350×700、220×500、250×1000、220×500等楼板厚度1209楼梯结构形式板式楼梯10坡道结构形式墙板式3 施工安排3.1 施工部位及工期要求学二食堂 时间部位开始时间结束时间备注基础底板某某年10月12日某某年11月02日±0.00以下某某年10月25日某某年11月20日±0.00以上某某年11月15日某某年12月20日注：2013年01月24日至2013年03月05为春节放假学生浴室 时间部位开始时间结束时间备注独立基础某某年09月30日某某年10月29日±0.00以上某某年10月30日某某年11月18日注：2013年01月24日至2013年03月05为春节放假3.2 施工流水段的划分根据现场情况，学二食堂以后浇带为分界，在基础底板及地上结构施工阶段划分为两个流水施工段。学生浴室由于面积较小，不再设置流水段3.3 劳动组织及责任分工3.2.1 管理层负责人姓名职称职务管理职责工程师技术负责人全面负责工程的技术工作助理工程师现场负责人全面负责项目部日常管理工作实习工长负责现场混凝土浇筑施工，机械设备的调配，协调结构和专业队伍，对工人进行技术交底，填写相应的技术资料，提施工用材料计划实习工长负责现场混凝土浇筑施工，机械设备的调配，协调结构和专业队伍，对工人进行技术交底，填写相应的技术资料，提施工用材料计划技术员编制混凝土施工方案，解决现场施工技术问题助理工程师安全总监负责现场施工安全助理工程师质量总监负责检查混凝土的质量是否符合要求，填写报验资料，报监理验收资料员负责收集整理各种资料3.2.2 劳务层负责人姓名职务岗位职责胡月平现场负责人负责现场劳动力和各工种的协调刘军木工工长负责模板安装过程质量控制李洪刚质检员负责混凝土浇筑过程质量控制张勇安全员负责混凝土施工安全3.3.3 工人数量及分工根据施工进度需要配备劳务人员，劳务人员进场必须进行三级安全教育和相应考核，施工班组长每周必须参加项目经理部组织的各种例会。工种人数主要工作地下施工阶段地上施工阶段木工5040负责模板的加工、安装、拆除普工2020负责整理木工棚、木材堆放场、作业面，清理模板及涂刷脱膜剂4 施工准备4.1 测量准备4.4.1 在地下结构阶段，在基坑外设置轴线控制点，测量放线时，将其投测到基坑内；在地上结构阶段，在楼层层设置轴线控制点，测量放线时，将其返测到各楼层。4.4.2 在竖向构件模板安装前应根据平面控制网引出轴线，并根据轴线与施工图用墨线弹出模板的内线以及外侧控制线，施工前3线必须到位，以便于模板的安装和校正。4.4.3 竖向构件拆模后，在其上放出控制轴线和标高控制点，作为水平构件模板安装控制线。4.4.4 楼板、梁浇筑前，在每层竖向甩出的钢筋上，用红漆标出标高控制点。4.2 技术准备4.2.1 由技术部牵头，组织机电部、工程部、商务部，对图纸认真审阅，进行相关交底，办理设计洽商，对图纸中存在的施工问题进行论证，并确定施工方案，尽量将问题在施工前解决。4.2.2 根据工程结构特点及质量目标，选择合适的模板设计方案，模板方案应保证支撑结构传力清晰合理、与混凝土接触面平整有序、拼缝严密，尤其注意节点设计必须合理美观，以确保混凝土成型表面的观感质量。4.2.3 模板设计方案初稿形成后，应进一步与施工班组进行讨论论证，在确保模板安装安全的情况下，充分考虑施工班组工人的操作习惯性，以达到事半功倍的效果。4.2.4 由技术部牵头，组织商务部、材料部对模板材料的选用进行比选，确定材料样板，为材料大批量进场做好前期准备。4.2.5 模板施工作业前，举行专项交底及策划会，要求把模板设计的做法和要求贯彻到管理层及施工操作层中去，使管理人员及操作人员充分领会模板各节点的做法及质量标准。4.3 机械准备根据工程实际进度和现场施工需要，物质部组织木工机械进场。具体需要的施工机械见下表：机械设备一览表序号机械名称型号功率（KW）数量进场时间1圆盘锯MJ2244.51台某某.10.152平刨MB5042.81台某某.10.153压刨MB104D31台某某.10.154台钻Z516-21.82台某某.10.155手电钻MB-5030.984把某某.10.156手提电锯M-615A1.24台某某.10.157砂轮切割机1.052个某某.10.158强力吸尘器/22台某某.10.159空气压缩机1m332台某某.10.154.4 材料准备4.4.1 材料特点根据模板方案设计要求，本工程梁板采用15厚多层板，模板龙骨采用50×100、100×100木方，楼板支撑体系采用碗扣架。多层板特点：具有质量轻、易安装，面积大减少拼数量，不变形，不翘曲，易脱模，易加工，耐腐蚀，不污染砼表面等优点。本工程采用的多层板的规格为2440×1220×15mm。碗口钢管脚手架特点：使用广泛，适用于结构外架，结构支撑体系等；结构强度高，在三维空间内有可靠的强度和刚度；接头少，整体稳定性好。4.4.2 配置设计依据本工程结构质量目标以及工期、结构形式等相关要求，根据不同部位的结构特点选用不同模板体系。1、模板选型表序号分项工程模板选型备注1基础垫层100×100木方2基础底板240厚砖胎膜3基础反梁15mm厚多层板4地下内墙、外墙15mm厚多层板5地上、地下框架柱15mm厚多层板7楼板、梁15mm厚多层板
