学校运动场施工组织设计.doc

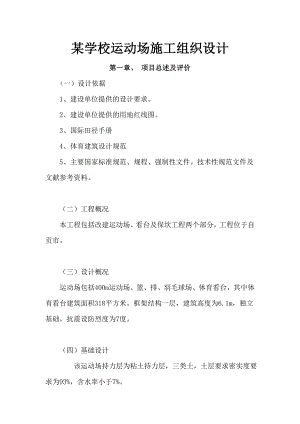

某学校运动场施工组织设计第一章、 项目总述及评价（一）设计依据1、建设单位提供的设计要求。2、建设单位提供的用地红线图。3、国际田径手册4、体育建筑设计规范5、主要国家标准规范、规程、强制性文件。技术性规范文件及文献参考资料。（二）工程概况本工程包括改建运动场、看台及保坎工程两个部分，工程位于自贡市。（三）设计概况运动场包括400m运动场、篮、排、羽毛球场、体育看台，其中体育看台建筑面积318平方米。框架结构一层，建筑高度为6.1m，独立基础，抗震设防烈度为7度。（四）基础设计 该运动场持力层为粘土持力层，三类土，土层要求密实度要求为93%，含水率小于7%。（五）塑胶铺设说明：跑道铺聚氨酯塑胶面层13mm厚，采用搅拌机、摊铺机、喷涂机进行施工，确保工程质量，采用专业划线。第二章、施工部署和施工方案（一）组织管理机构1、管理架构：公司按照项目法施工的要求，组建一个项目经理部，对本工程项目的施工进行组织管理。公司另派出工程师一名任项目管理员驻工地，对本工程的技术、质量、安全和进度进行监督，确保按照各项指标完成工程任务。2、主要管理人员职责及分工2.1 项目经理岗位职责项目技术负责人主管施工员 1）认真贯彻执行国家有关劳动保护法令和制度以及本公司有关的各项规章制度。2）对施工的单位工程质量和安全负全面责任。3）负责组织人员、材料、机械进场等施工准备工作。4）负责安排人员做好图纸会审；将项目管理人员的配备名单交生产技术科；做好技术交底、必要的教育培训 。5）认真贯彻“质量第一、安全第一、预防为主”的方针，严格按施工过程控制程序执行，实现质量计划内容，定期召开安全工作例会；6）定期会同生产技术科组织检查，验证项目质量计划的实施情况 。7）负责对分承包方的资质、业绩、信誉、质量保证体系和以往合作的情况等资料进行收集、汇总 。8）负责对不合格品进行整改 。9）做好单位工程交工验收的各项具体布置工作, 做好分项工程，隐蔽工程的验收签收工作。10）负责购置施工设备，大型施工设备的购置应定计划报生产技术科备案 。11）负责安排人员定期进行检验、测量和试验设备的检验工作 。12）负责组织人员进行工程的维修及自检工作。 2.2 施工主管（技术负责人）岗位职责1）认真学习，钻研业务，不断提高专业技术水平。2）熟悉图纸，了解工程概况，搞好现场布局，参与施工组织设计及编制项目质量计划，对其进行监控实施。3）组织及主持图纸会审，审理和解决图纸中的疑难问题。碰到大的技术问题，负责与有关单位部门的协调和沟通工作。4）坚持按图施工，组织施工技术交底，并及时做好技术交底记录。5）填写施工日记和隐蔽工程验收记录，配合质安员、资料员整理技术资料。6）负责施工质量，按时下达各部位砼、砂浆配合比，并监督其实施情况。7）及时做出工程增减预算，编制材料计划和月度生产计划，并每半个月把工程的进度计划的实施情况、进度款的收缴情况和施工过程中所遇到的困难和问题都以书面形式上报到生产技术科。8）协助总工程师室、生产技术科、质安科对不合格品制定处理方案，确定处理方式，并监督实施。9）负责工程质量回访工作，协助生产技术科对回访出现的质量问题进行分析、鉴定、分清质量责任方和确定维修服务方案、内容以及过程的监控，并收集各方面尤其是建设单位对本公司服务的意见和信息，做好记录及时反馈到生产技术科。2.3 施工员岗位职责1）在项目经理和主管施工员（技术负责人）的领导下，负责贯彻施工组织设计方案，对作业班组进行安全、技术交底。2）熟悉图纸，找出施工过程中可能出现的难点和要点作出必要的施工准备，参与图纸会审工作。3）严格按施工规范、工艺标准及设计图纸施工，施工过程中发现问题应及时与项目经理及工程技术负责人反映，共同协商解决，保证施工进度、施工质量和施工安全。4）组织做好进场材料的质量、型号规格的检验工作及现场材料取样和送检。5）组织记录、收集和整理各项技术资料和质量保证资料。6）负责对不合格品进行检查标识、隔离和处理并按相应程序执行，做好记录，配合生产技术科和质安科对施工过程出现的不合格品的不合格程度进行评审，并做好记录，组织对不合格品的处理。7）配合生产科和质安科做好质量回访工作。2.4 质安员岗位职责1）认真贯彻执行国家、地方、企业有关工程质量、安全生产、文明施工的法规、规范、规定。2）落实企业质量体系中项目质安员的职责：(1)对新进场工人进行安全教育,并进行经常性工地安全教育。(2)进行分项工程质量检查、填写自检资料。(3)参与不合格材料评审，并将不合格材料处理表上报质安科。(4)对防护和交付进行技术交底。(5)做好质安日志记录。3）项目施工发生质安事故时，应立即向项目经理和质安科汇报。参与质安事故的调查、分析和处理工作。4）项目施工在质量、安全、文明施工方向存在重大隐患和不足时，应及时向项目经理、质安科汇报。2.5 材料员岗位职责1）认真贯彻执行国家、地方、企业有关材料管理的规定。2）落实企业质量体系中材料员的职责：(1)制订材料采购计划，拟定采购合同，向项目经理汇报材料供应情况。(2)对建设单位提供的产品建立台帐，并记录不合格情况。(3)对进场物资进行验证并记录，按规定抽样送检，并进行标识，将采购产品不合格情况记录。(4)将材料合格证、出厂报告、认证书、送检报告等提供给资料员整理归档。(5)对搬运和贮存进行技术交底。3）做好各项材料的月、季、年度记录、盘点、报耗等工作，爱护材料，物尽其用。2.6 资料员岗位职责1）将材料员提供的材料合格证、出厂报告、认证书、送检报告等资料整理归档。2）对工地来往文件、图纸及会议记录登记归档。3）将分项工程自检记录整理，每季度送一份给质安科统计分析。4）将工地安全学习资料整理归档。5）检查各持证上岗人员的上岗证，并复印留底。6）收集、整理工程技术资料，工程竣工前送交质安科查核、成册。2.7 仓管员岗位职责1）认真贯彻执行国家、地方、企业有关仓库管理、物资存放的法规、规定。2）进场材料按施工平面图和文明施工要求分类堆放整齐，并挂牌标识，填写材料进仓记录表，建立库存物资台帐，确保帐、卡、物一致。3）定期检查库存物资的存放和质量状况，填写收、发、存月报表上报项目经理。4）凭领料单办理发料手续。凭紧急放行申请表方可办理紧急放行手续。2.8 计量员岗位职责1）计量员在公司和项目经理领导下开展工作,负责现场工地测量器具管理工作。2）熟悉测量器具操作规范要求，按照规范操作器具。3）完善现场测量器具保管、保养、使用、发放登记工作。4）负责测量器具的送检工作。5）负责做好计量器具有关的质量记录及报送工作。2.9 设备员岗位职责1）设备员在生产技术科和项目经理部领导下开展工作，是现场设备安全运作的直接责任人。2）熟悉设备管理的工作程序和工作内容，执行公司及项目经理部有关设备管理的各项规章制度。3）负责与公司设备主管部门就设备管理有关事宜的联络工作。4）负责设备使用现场工作人员的招聘选用、技术培训、安全教育等组织工作。5）负责现场设备使用的日常管理及各方面的协调工作。6）负责现场设备的装拆、维修、运输的组织工作。7）负责现场设备维修配件的购置和保管工作。组织排除故障，处理一般事故。（二）主要施工任务主要施工任务运动场修建和保坎工程以及运动场看台，包括平整场地，混凝土面层，排水沟以及塑胶跑道的铺设以及看台建筑工程和安装工程。二 塑胶铺设工程1跑道聚氨酯塑胶面层铺设 2跑道沥青砼 (三)施工顺序总体施工顺序为先地下后地上，运动场和看台同时施工，运动场施工完毕后再进行保坎的施工（三）重点单位施工方案1、土方工程，采用挖土机施工2、跑道基层施工，主要采用人工平整。3、沥青砼施工，采用沥青砼搅拌站，摊铺机摊铺施工。（四）主要工种工程的施工方法1、进场后，按总平面图及甲方的指引，用白复粉现场放线，放线后经甲方、设计及有关人员现场确认后，将有关控制点引线固定，设立控制桩。2、场地围护，采用毛竹搭设绑扎骨架，彩条布蒙面2 米高，每4 米设埋地立桩，并拉线固定，以免发生意外。3、下水道开挖，采用1 台大勾机挖土，土方开挖时，安排专职人员管理，密切注意开挖深度。4、器械活动区碎石基层施工A 、路拌法施工碎石底基层施工工艺流程: 施工放样准备下承层运输和摊铺未筛分碎石洒水使碎石湿润运输和撒布石屑拌和并补充洒水整形碾压1）准备工作（1）准备下承层基层的下承层是原夯实基土。下承层表面应平整、坚实,没有任何松散的材料和软弱地点。下承层的平整度和压实度应符合规范的规定。用1215T 三轮压路机进行碾压检验(压3-4 遍).在碾压过程中,如发现土过干、表层松散，应适当洒水；如发生“弹簧”现象，应采取挖开晾晒、换土、掺石灰或粒料等措施进行处理。对于底基层，根据压实度检查（或碾压检验）和弯沉测定的结果，凡不符合设计要求的路段，必须根据具体情况，分别采用补充碾压、加厚底基层、换填好的材料、挖开晾晒等措施，使达到标准。底基层上的低洼和坑洞，应仔细填补及压实。底基层上的搓板和辙槽，应刮除，松散处应耙松、洒水并重新碾压。逐一断面检查下承层标高是否符合设计要求。下承层标高的误差应符合规范要求。（2）材料用量计算材料用量,根据各段基层的宽度、厚度及预定的干压实密度，计算各段需要的干集料数量。再根据现场碎石的含水量以及所用运料车辆的吨位，计算每车料的堆放距离。在料场洒水加湿碎石，使其含水量较最佳含水量大1%左右，以减少运输过程中的集料离析现象。2）运输和摊铺集料（1）运输集料装车时，应控制每车料的数量基本相等。在同一料场供料的路段,由远到近将料按要求的间距卸置于下承层上,卸料间距应严格掌握,避免料不够或过多,并且要求料堆每隔一不定期距离留一缺口,以便施工。在粗集料处于潮湿状态时,再摊铺细集料。集料在下承层上的堆置时间不宜过长。运送集料较摊铺集料工序只宜提前1-2D。（2）摊铺摊铺前要事先通过试验确定集料的松铺系数(或压实系数,它是混合料的干松密度与干压实密度的比值). 人工摊铺混合料时,其松铺系数约为1.4-1.5。将集料均匀地摊铺在预定的宽度上,要求表面应平整。检验松铺材料的厚度,看其是否符合预计要求。必要时应进行减料或补料工作。3）碾压摊铺整形后的基层，当碎石的含水量等于或略大于最佳含水量时，立即用12t 以上三轮压路机进行碾压。碾压时，后轮应重叠1/2 轮宽；后轮必须超过两段的接缝处。后轮压完全宽时，即为一遍。碾压一直进行到要求的密实度为止。一般需碾压6-8 遍。压路机的碾压速度，头两遍以采用1.5-1.7KM/H 为宜，以后用2.0-2.5KM/H 为宜。还应注意下列各点：两侧应多压2-3 遍。碾压全过程均应随碾压随洒水，使其保持最佳含水量。洒水量可参考表7-6 中数量并结合季节洒水，待表面晾干后碾压，但薄于10CM 时不宜摊铺后洒水，可在料堆上泼水，摊铺后立即碾压。碾压直到要求的密实度。开始时，应用相对较轻的压路机稳压，稳压两遍后，即时检测、找补。碾压中局部有“软弹药”、“翻浆”现象，应立即停止碾压，待翻松晒干，或换含水量合适的材料后再行碾压。两作业段的衔接处，应搭接拌和。第一段拌和后，留5-8
