学校施工临时用电组织设计.doc

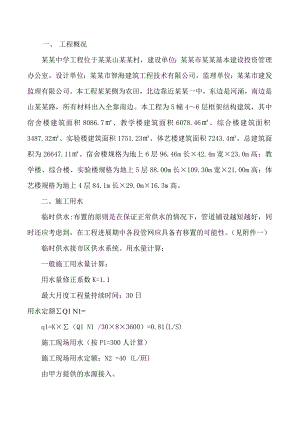

一、 工程概况某某中学工程位于某某山某某村，建设单位：某某市某某基本建设投资管理办公室。设计单位：某某市智海建筑工程技术有限公司。监理单位：某某市建发监理有限公司。本工程某某侧为农田，北边靠近某某一中，东边是河涌，南边是山某某路，所有材料出入全靠南边。本工程为5幢46层框架结构建筑，其中宿舍楼建筑面积8086.7、教学楼建筑面积6078.46、综合楼建筑面积3487.32、实验楼建筑面积1751.23、体艺楼建筑面积7243.4，总建筑面积为26647.11。宿舍楼规格为地上6层96.46m长×42.4m宽×23.0m高；教学楼、综合楼、实验楼规格为地上5层88.00m长×109.30m宽×21.00m高；体艺楼规格为地上4层84.1m长×29.0m×16.3m高。二、施工用水临时供水:布置的原则是在保证正常供水的情况下，管道铺设越短越好，同时还应考虑到，在工程进展期中各段管网应具备有移置的可能性。（见附件一）临时供水接市区供水系统。用水量计算：一般施工用水量计算：用水量修正系数K=1.1最大月度工程量持续时间：30日用水定额Q1 N1=q1=K×（Q1 N1 /30×8×3600）=0.81(L/S)施工现场用水（按P1=300人计算）施工现场用水定额：N2 =40 (L/班)由甲方提供的水源接入。管网设计布置的原则是在保证正常供水的情况下，管道铺设越短越好，同时还应考虑到，在工程进展期中各段管网应具备有移置的可能性。管径确定：总用水量： Q总=1.1×(q1+q2+q3)=2.67<P4=10L/S取Q=10L/S,流速取V=1.2(m/s)查表得，选用100mm水管。则主管管径取D=100mm支管径取D1=50mm向施工现场沿线输水管管径D2=25mm三、施工现场总用电量：四、 设计计算及导线截面选择设计计算a) 负荷计算公式和符合含义：有功功率：PJS=KX·Pc无功功率：QJS=PJS·tg 视在功率：SJS=P2JSQ2JS式中：PJS用电设备组的有功计算负荷：kwQJS用电设备组的无功计算负荷：kvarSJS用电设备组的视在计算负荷：kvaKX用电设备组的需要系数。b) 总的计算负荷公式及其符号含义：PJZ= KX·PJSQJZ= PJZ·tgSJZ=P2JSQ2JSPJZ、QJZ、SJZ各用电设备组的有功、无功、视在计算负荷的总和；KX各用电设备组的最大负荷不会出现的同期系数。c) 导线截面的计算公式及其符号含义：IJS=KX（P/3UeCos）KX需要系数；Ue线电压P各负载功率之和；Cos负载的平均功率因数。d) 确定计算电荷：1) 垂直运输机组查有关资料得：KX=0.3 Cos=0.7 tg=1.02PJS1=KX·PC=0.3×70=21（kw）QJZ1=PJZ1·tg=21×1.02=21.42（kvar）2) 打桩机组查有关资料得：KX=0.3 Cos=0.7 tg=1.02PJS2=KX·PC=0.3×4×75=90（kw）QJZ2=PJZ2·tg=90×1.02=91.8（kvar）3) 搅拌机组查有关资料得：KX=0.7 Cos=0.68 tg=1.02PJS3=KX·PC=0.7×7=4.9（kw）QJZ3=PJZ3·tg=4.9×1.02=5.0（kvar）4) 电焊机组查有关资料得：KX=0.7 Cos=0.7 tg=1.02PJS4=KX·PC=0.7×（50+90）=98（kw）QJZ4=PJZ4·tg=98×1.02=64.26（kvar）5) 木工机组查有关资料得：KX=0.7 tg=0.88PJS5=KX·PC=0.7×6=4.2（kw）QJZ5=PJZ5·tg=4.2×1.02=4.284（kvar）6) 夯土机组查有关资料得：KX=0.8 Cos=0.8 tg=1.02PJS6=KX·PC=0.3×（6.53×3.0）=4.65（kw）QJZ6=PJZ6·tg=4.65×1.02=4.74（kvar）7) 振捣机组查有关资料得：KX=0.7 Cos=0.7 tg=1.02PJS7=KX·PC=0.7×（4.44.5）=2.67（kw）QJZ7=PJZ7·tg=2.67×1.02=2.72（kvar）8) 泵机组查有关资料得：KX=0.65 Cos=0.65 tg=1.02PJS8=KX·PC=0.65×5=3.26（kw）QJZ8=PJZ8·tg=3.26×1.02=3.33（kvar）9) 总的计算负荷计算，干线同期系数取：KX=0.8总的有功功率：PJS= KX·（PJS1PJS2PJS3PJS4PJS5PJS6PJS7PJS8）=0.8×（21904.9984.24.652.673.26）=0.8×228.68=182.95（kw）总无功功率为：QJZ= KX·（QJZ1QJZ2QJZ3QJZ4QJZ5QJZ6QJZ7QJZ8）=0.8×233.25=186.6（kvar）总视在功率为：SJS=P2JZQ2JZ=182.952186.62=261.32（kw）总计算电流计算：IJS=KX（P/3UeCos）=261.32/1.732×0.38=397（A）e) 检验总用电量根据施工机具总的用电量计算出总的用电量为261.32kw，总的计算电流为397安，建设单位所提供的总电源不能够满足本工程的用电需要，所以用电高峰期需用备用发电机电源。f) 计算导线截面本工程导线分两主路：一主路从总电箱出，在拟建宿舍楼架杆东某某走向，经过4#井架、5#井架等。并接入楼面移动电箱（简称北路线）。另一主路是从总电箱出发，在拟建教学楼东某某走向体艺楼直至钢筋加工场（简称南路线）。另一主路是从总电箱出发综合楼走向实验楼直至钢筋加工场（简称东路线）。1) 北路该线路主要用电机械为高速钢井架、砂浆搅拌机、钢筋渣焊机、电焊、木工、浇筑及楼地面用电。北路总的用电设备功率为（动力）P北=20+2+50+30+4.2+2.67+2.5=111.37（kw）用电系数取K=0.8，功率因数Cos=0.9其工作电流为：I线=K·P/3UeCos=0.8×111.37/1.732×0.38×0.9=150.41（A）根据双层塑料铜芯电缆的允许截流量50mm2的电缆在常温下（30）的截流量为210A，从计算结果可得知，所以北路导线只要配50 mm2双层塑料铜芯电缆就可以满足其机械用电。但由于安全起见和根据施工现场临时用电安全技术规范规定，本供电系统采用TN-S（三箱五线制）供电。50 mm2电缆四条和一条25 mm2直接从总电箱引至各分电箱供应各施工机械用电。2) 南路该线路主要用电机械有：高速钢井架、砂浆搅拌机、钢筋渣焊机、电焊、钢筋切断机、钢筋弯曲机、楼面用电。南路总的用电设备功率为（动力）P南=40+2+50+30+3.2+5+2.2+4.2+2.67+2.5=141.77（kw）用电系数取K=0.8，功率因数Cos=0.9其工作电流为：I线=K·P/3UeCos=0.8×141.77/1.732×0.38×0.9=191.45（A）根据双层塑料铜芯电缆的允许截流量50mm2的电缆在常温下（30）的截流量为210A，从计算结果可得知，所以北路导线只要配50 mm2双层塑料铜芯电缆就可以满足其机械用电。但由于安全起见和根据施工现场临时用电安全技术规范规定，本供电系统采用TN-S（三箱五线制）供电。50 mm2电缆四条和一条25 mm2直接从总电箱引至各分电箱供应各施工机械用电。3) 东路该线路主要用电机械有：高速钢井架、砂浆搅拌机、钢筋渣焊机、电焊、钢筋切断机、钢筋弯曲机、楼面用电。南路总的用电设备功率为（动力）P南=10+2+50+30+3.2+5+2.2+4.2+2.67+2.5=111.77（kw）用电系数取K=0.8，功率因数Cos=0.9其工作电流为：I线=K·P/3UeCos=0.8×111.77/1.732×0.38×0.9=150.41（A）根据双层塑料铜芯电缆的允许截流量50mm2的电缆在常温下（30）的截流量为210A，从计算结果可得知，所以北路导线只要配50 mm2双层塑料铜芯电缆就可以满足其机械用电。但由于安全起见和根据施工现场临时用电安全技术规范规定，本供电系统采用TN-S（三箱五线制）供电。50 mm2电缆四条和一条25 mm2直接从总电箱引至各分电箱供应各施工机械用电。各电气开关根据计算结果和施工经验选择安全、适用的各电气开关和漏电保护装置。以上公式、计算数据参照建筑安装工程安全生产文明施工资料手册。五、 导线线路布设在编制本方案之前，我带领公司的电气工程师、电气技术员及现场电工进行了现场勘察，根据施工现场用电设备布置情况，在东某某方向设置电线杆，杆距为10米。线路分为两条干线从低压电箱出，进总电箱，出干线架空引至分配电箱，再由分配电箱引至各用电设备的开关箱，详见附件“施工现场临时用电平面图”。根据施工现场临时用电安全技术规范规定，本供电系统采用TN-S（三箱五线制）供电。本工程工种多，交叉作业大，所以线路布设时一定要严格按照施工现场临时用电安全技术规范JGJ46-2005，以及某某市用电规则进行施工。电源的分配为：总电源总配电箱主用电箱开关箱负载根据工地现场情况及所存在的位置，总配电箱安装在变压器箱的旁边，按照动力线路与照面线路分开电箱，分为动力及照明，根据现场布局的实际情况及以后的施工和维修，动力配电箱分为三个总电箱，分别控制分支路（用电的动作）分配箱的位置，其中三个作为控制钢井架电源用，一个为混凝土泵机专用电箱，共热生活照明用一个，另外一个作为流动用电之用。南路安装三个分电箱，其中之一为生活照明专用，其它为钢筋机械及电焊机等用电，在动力箱旁各设立一个照明分配箱，线路与动力线路同时架（埋）设，工地的照明及楼地面的工作 照明全部从照明分配引出，严格照明与动力混用，按规范要求分配箱与开关箱之间的距离控制在30米以内，开关箱要装设在用电设备附近，便于操作的地方，与所操作使用的用电设备水平距离不宜大于3米，在总配电箱处要把周边围固并装设一小门，由专业电工专门保管及操作，里面的空间一定要能容得下两个同时操作的位置及通道，门口严禁堆放任何妨碍物及易燃、易爆物品，地面要干净，不得有杂草及其它杂物等，上楼面及地面的临时线路，严禁随处垃圾，搭设在外排栅上一定要施工方便，应在不妨碍各专业施工的地方进行布设，线路敷设时一定要严格安装规范操作，不得随意绑在墙上、铁钉及钢筋等物品上。所有施工临时用电线路沿施工围墙及比较安全的位置架设，尽量留出施工场地及施工通道。架空电线应尽量满足车辆进出的高度要求，并按规范敷设，但不能低于4.5m，不超过7m，若不能达到要求的要引埋地下，敷设采用钢管作护套，确保施工用电安全。临时用电线路敷设施工时，应特别小心保护好临近和原有水管、线路。六、 施工安全用电技术措施a) 安全用电技术措施1. 电源采用三箱五线制，由各项目分别安装总配电箱。现场采用三级配 电制，即总配电箱。在分电箱及开关箱内动力
