太子河特大桥施工组织设计—毕业设计.doc

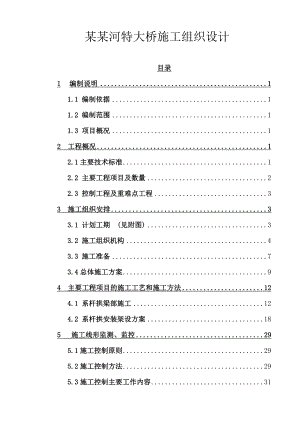

某某河特大桥施工组织设计目录1编制说明11.1 编制依据11.2 编制范围11.3 项目概况12 工程概况12.1主要技术标准12.2 主要工程项目及数量22.3 控制工程及重难点工程33 施工组织安排33.1 计划工期 (见附图)33.2 施工组织机构43.3 施工准备73.4总体施工方案94 主要工程项目的施工工艺和施工方法124.1 系杆拱梁部施工124.2 系杆拱安装架设方案185 施工线形监测、监控295.1施工控制原则295.2施工控制方法295.3施工控制主要工作内容316 主要机械设备计划336.1 梁部施工投入的主要设备、工具336.2 安装工程投入的主要设备、工具337 主要材料供应计划347.1 材料运到现场的方法347.2 材料的供应原则347.3 材料供应的紧急预案348 标准化管理措施358.1架子队队长职责管理358.2 架子队机构设置358.3作业队358.4 施工技术管理358.5 安全质量管理358.7 物资设备管理368.8 财务及成本管理369 成本控制措施369.1降低工程成本的措施369.2 降低工程成本的分析3710 创优规划和质量保证措施3810.1 创优规划3810.2确保工程质量的措施3811 安全目标和安全保证体系及措施4311.1 安全目标与安全承诺4311.2 安全保证体系4411.3 安全组织机构及专职安检机构4411.4 安全生产保证措施4411.5 安全应急预案4912 环保、水保、文物保护措施5512.1 方针和目标5512.2保证体系5512.3 管理机构及主要职责5512.4施工环境保护内容及措施5712.5水土保持内容及措施59附图60参考文献621 编制说明1.1 编制依据1.1.1 国家、铁道部和地方政府的有关政策、法规和条例、规定。1.1.2 国家和铁道部现行设计规范、施工指南、验收标准。1.1.3改沈丹乙线某某河特大桥施工图（沈丹客专桥施-38）、有砟轨道1-95.7m简支系杆拱桥（双线）（沈丹客专桥通-I-15）1.1.4 新建铁路某某至某某铁路客运专线工程指导性施工组织设计。1.1.5 铁道部铁路工程施工组织设计指南铁建设【2009】226号。1.1.6 现行的施工定额。1.2 编制范围新建某某至某某铁路客运专线工程改建沈丹乙线某某河特大桥31#-32#墩上部钢管混凝土简支拱结构，里程范围为改GK62+678.33-GK62+776.53，梁全长98米，钢管混凝土简支拱全长95.7米，施工项目包括此范围内的梁部现浇、钢管拱加工制作及安装及其它附属项目施工。1.3 项目概况改沈丹乙线某某河特大桥31#-32#跨上部结构为1-95.7m钢管混凝土简支拱，梁部全长98米，拱桥平面为直线，纵断面位于i=-6的纵坡上。桥面纵坡通过拱肋与梁部刚性旋转实现，吊杆铅垂布置。2 工程概况2.1主要技术标准主要技术标准见表2.1 主 要 技 术 标 准 表2.1序号项 目技 术 标 准1铁路等级客货共线，双线直线，线间距4.0米2纵 坡i=-63设计行车速度160Km/h4设计活载中-活载5限 界新建时速200公里客货共线铁路设计暂行规定6轨道类型有砟轨道，轨底至梁顶0.65米7防震指标地震基本烈度VI度，动峰值加速度0.05g,II类I区8环境类别碳化锈蚀环境T2级9设计年限主体结构在正常养护维修条件下100年10累计平均相对湿度64%2.2 主要工程项目及数量主要工程项目及数量见表2.2主要工程项目及数量 表2.2序号项 目单位数量1梁部C50现浇混凝土m32342.652拱脚C50混凝土m3197.33钢管混凝土C50（补偿收缩）m3370.64PES(FD)7-121吊杆t17.35桥面防水m214336涂装m215122.3 控制工程及重难点工程该桥跨越本溪市滨河南路，施工期间受外界干扰较大。本工程控制工程及重点难点为钢管拱拱肋钢结构组装及架设施工。3 施工组织安排3.1 计划工期 (见附图) 3.1.1 A节段梁预应力B1T1张拉：5月15日5月16日（2天）3.1.2 B节段支架搭设、预压：5月7日5月22日（16天）3.1.3 B节段梁模板、钢筋安装、下锚箱安装、内模吊装、砼浇筑：（1）B节段梁模板支立：5月20日5月24日（5天）（2）B节段梁钢筋及拱脚安装：5月22日5月26日（5天）（3）下锚箱、预应力管道安装：5月25日5月28日（4天）（4）B节段梁内模吊装：5月27日5月29日（3天）（5）顶板钢筋安装：5月30日6月1日（3天）（6）顶板预应力管道安装：6月2日6月3日（2天）（7）B节段梁砼浇筑：6月4日6月5日（2天）3.1.4梁砼养生：6月6日6月11日（6天）3.1.5梁体张拉：6月12日6月15日（4天，有横向，有纵向）3.1.6拱肋支架搭设：6月16日6月22日（7天）3.1.7拱肋安装、焊接：6月21日6月29日（9天）3.1.8拱肋砼灌注：6月30日7月1日（2天）3.1.9拱肋支架拆除、拱肋吊杆安装及张拉：7月6日7月15日（10天）3.1.10拆除下部支架：7月16日-7月17日（2天）3.1.11桥面防水层、线路设备及附属：7月18日7月27日（10天）3.1.12索力调整：7月28日（1天）3.1.13涂装：7月29日7月31日，（3天）3.1.14开通运营：7月31日 3.2 施工组织机构3.2.1施工组织机构系杆拱施工由沈丹客专第二项目分部第二架子队负责组织施工，配备两个专业桥梁施工队伍（梁部现浇及系杆拱安装队伍），配置专职的安全、质量检查人员，组织机构见图工程管理部成本预算部安全质量部计划财务部物资设备部综合管理部协调办公室作业队队长技术负责人作业队副队长现浇梁施工队和钢管拱安装施工队图3.2.1-系杆拱施工组织机构框图3.2.2岗位人员配备情况专业桥梁施工队伍，配置专职的安全、质量检查人员。序号职 名人数1项目经理12项目副经理23技术主管14工程管理部85成本预算部16安质环保部27物资设备部38综合管理部29计划财务部210征拆协调办室1合计人数233.2.3岗位人员职责3.2.3.1项目经理架子队长是施工安全、质量、工期、文化建设、综合效益的第一责任人，负责全面贯彻执行国家的法律、法规、规范、标准，执行项目经理部的管理制度，维护项目部的合法权益。实现施工目标。施工结束后，组织工程施工竣工验收、结算与回访保修。3.2.3.2项目副经理贯彻执行国家法律、法规、方针、政策和强制性标准。负责对施工场地进行规划布置；负责编制施工进度计划，参与工程预算与管理预算的编制，对业主验工进行审批；负责编制成本计划、质量保证措施、创优规划并组织落实；负责制定总体劳力、设备及物资计划，参与制定具体劳力、设备及物资供应及配置计划，参与劳力、设备及物资管理；组织设计变更的执行，负责组织阶段性质量验收，对出现的问题采取措施，及时解决处理；并协助架子队队长制定所主管部门人员的岗位职责及绩效标准，并定期进行考核3.2.3.3技术负责人贯彻执行国家法律、法规、方针、政策和强制性标准；负责编制施工组织设计，组织技术人员对设计文件的学习、图纸会审及技术交底；负责组织复测及日常施工测量，收集内业资料，形成竣工资料；参与施工进度计划编制与调整；负责工程预算与管理预算的编制；负责编制对业主验工；组织设计变更的执行；负责编制成本计划，成本控制核算；参与编制质量保证措施、创优规划并组织落实；参与制定安全保证措施、管理方案及应急预案，并组织落实；负责组织阶段性质量验收，对出现的问题采取措施，及时解决处理；负责组织对施工建设所需投入的物资与设备的调查与询价；参与制定总体劳力、设备及物资计划，负责制定具体劳力、设备及物资供应及配置计划，参与劳力、设备及物资管理。3.2.3.4 工程管理部 负责项目施工全过程技术管理,包括施工技术、试验、测量、计价验工、生产调度等；根据有关技术要求，结合现场实际情况，编制所承担工程项目施工组织设计或方案，合理安排施工工序，具体指导作业班组按施工图的设计要求组织施工，执行技术标准、规范、规程及有关规定，执行技术管理标准和质量管理标准；负责组织编制竣工文件。负责对送检的材料进行检测，填写试验报告单，并及时反馈检验结果。3.2.3.5 安质环保部宣传贯彻上级质量管理工作的方针、政策，落实质量目标和措施，制订全施工段的质量创优规划，检查督促各施工队抓好现场质量管理工作和对各项规章制度的落实。负责全面质量管理，组织工程施工的QC小组活动。负责施工全过程中的安全生产管理；制定安全标准工地标准并负责检查实施；负责专职安全检查人员的工作管理；制定各工种岗位操作规程，对安全生产、劳动保护进行监督检查。负责施工现场的环保监测，按照设计要求完成施工中的环保要求；负责制定有效的环境保护方案和环保措施。3.2.3.6 计划财务部负责编制年、季、月度施工生产计划；编制统计报表并上报；负责工程合同管理；负责施工生产所需用资金的组织与筹措，保证施工生产资金落实；负责工程计量支付，日常财务报销，季度、年度财务结算和工程竣工决算，各种资金回收及债权的清算。3.2.3.7 物资设备部负责施工生产材料的采购、供应和管理，按施工进度计划提出材料采购计划，按时组织工程材料到位，确保生产用料供应；负责机械设备的管理，施工生产所需机械设备的调配，新增设备订货、采购；申报设备维修，配件采购计划与监督维修保养，确保机械设备正常运转。3.2.3.8 综合管理部负责劳资人事、医疗卫生、宣传、治安保卫。其主要职责是当好队长的管理助手，参与架子队日常管理工作；对内制订各项工作管理制度，起草有关文件，对来文及时进行处理；负责劳动力的调配，职工工资、奖金分配，各类文件建档及人事档案管理。对外负责联系、接待，做好工地周边治安联防及工地保卫工作，负责后勤生活服务管理工作。3.3 施工准备3.3.1 临时驻地 （见施工平面总图） 位于某某河南岸，南滨河路与住宅小区之间。3.3.2 施工便道（施工总平面图）3.3.3施工用电此处共安装变压器2台，施工暂设处设315KVA变压器1座，直供施工暂设及钢筋加工场地。500KVA变压器1座，设于某某河南岸，直供某某河特大桥施工。3.3.4施工用水 建筑工地临时供水主要包括:生产用水、生活用水和消防用水三种。 生产用水包括工程施工用水、施工机械用水。生活用水包括施工现场生活用水和生活区生活用
