天然气综合利用项目安装工程施工组织设计#内蒙古#管道安装示意图.doc

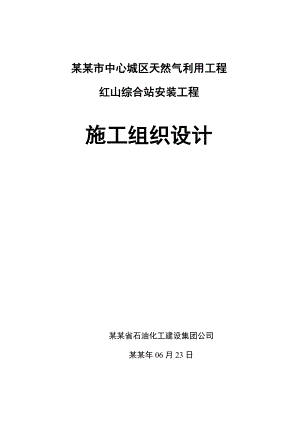

某某市中心城区天然气利用工程红山综合站安装工程施工组织设计某某省石油化工建设集团公司某某年06月23日目 录第一章 编制说明及工程概况3第二章 编制依据第三章 施工部署第四章 设备安装方案第五章 管道施工方案第六章 低温管道专项方案第七章 预冷方案第八章 防腐施工方案第九章电气施工方案第十章仪表施工方案第十一章质量保证措施第十二章HSE保证措施第十三章交工验收第一章 编制说明及工程项目概况一、 编制说明根据某某市中心城区天然气利用工程红山天然气综合站工程的施工图纸，结合我公司施工的同类型工程的施工经验编制。其主要内容有：综合说明，工程概况，施工部署，施工准备，主要施工方法，施工进度计划，施工机械需用计划，劳动力计划，临建设施规划，技术管理措施，质量保证措施，工期保证措施，HSE保证措施，物资供应及保证措施，风季施工技术措施，工程保修及服务承诺、各类施工方案等。二、工程项目概况1总体情况1.1工程名称：某某市中心城区天然气利用工程红山天然气综合站安装工程1.2 建设单位：某某华润燃气有限公司1.3 设计单位：某某燃气热力设计研究院有限公司1.4工程地点：某某市红山区1.5 工 期：75天2工程的总平面布置本工程装置主要分布在185m×75m范围内，位于赤锡路边，施工场地较宽敞。3工程施工范围3.1 工艺设备及管道3.2 自控仪表3.3 暖通3.4 站区电气第二章 编制依据一 、工程合同二某某燃气热力设计研究院有限公司的设计图纸三 遵循的规范序号规范及标准名称规范及标准代号 一设备工程1压缩机、风机、泵安装工程施工及验收规范GB50276-992中低压化工设备施工及验收（通用规定）HGJ209-833城镇燃气输配工程施工及验收规范CJJ33-2005二管道工程1石油化工剧毒、可燃介质管道施工及验收规范SH3501-20012现场设备、工业管道焊接工程施工及验收规范GB50236-19983工业管道工程施工及验收规范GB50235-20104城镇燃气输配工程施工及验收规范CJJ33-20055承压设备无损检测GB/T4730-2005三电气与自控工程1电气装置安装工程电缆线路施工及验收规范GB50168-922电气装置安装工程接地装置施工及验收标准GB50169-923电气装置安装工程旋转电机施工及验收规范GB60170-924电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-965电气装置安装工程低压电器施工及验收规范GB50254-966火灾自动报警系统施工及验收规范GB50166-92四防腐保温工程1工业设备和管道涂料防腐蚀技术规程HGJ229-912埋地钢质管道石油沥青防腐层技术标准SY/T0420-973工业设备及管道绝热工程施工及验收规范GB126-894石油化工绝热工程施工工艺标准SHJ522-915石油化工企业设备管道表面色和标志SHJ43-91第三章 施工部署一、施工组织1、施工项目组织机构按照工程需要组建某某省石油化工建设集团公司某某LNG工程项目经理部，总部实施后勤保障（即在人、财、物上给予项目部充分的保障）。项目经理部对项目实施全面管理，代表公司法人履行合同要求，对项目有经营权和指挥权；有对管理人员和专业施工队伍的选择权；有对项目人、财、物的调配使用和分配权；严格各项管理要求，完成合同规定的内容。 项目经理 技术负责人 项目副经理 工程技术组 行 政 组材 料 组 现场安全员 质量安全组 工号技术负责人材 料 员行政管理员 电仪班安装二班安装一班人员安排3.3.1安装一班：承担所有设备安装、钢结构制安工程。3.3.2安装二班：承担所有管道安装、防腐工程。3.3.3电仪班：承担所有电气自控安装工程。2、 施工需用劳动力计划(1) 工程项目管理人员：序号工种（职务）名称人数序号工种（职务）名称人数1项目经理15材料员12项目副经理16质检员13技术负责人17安全员14专业技术员28资料员1(2) 施工工人：根据我公司同类项目的施工经验，合计平均投入劳动力24人，高峰期劳动力约为32人。具体各专业平均需投入劳动力如下表：序号专业名称平均投入劳动力备注1管道162设备83电气84合计32二、 施工准备1、 施工准备的内容与计划序号施工准备内容计划时间1技术准备与编制计划进场前3天2现场临时设施开工日前10天3现场施工道路开工日前8天4施工人员进场开工日前5天5施工平面布置(机具布置)开工日前3天6工程材料进场开工日前3天2、 施工机械进场计划序号机械/机具名称进场时间备注1240吨吊车储罐到货时间业主提供250吨吊车储罐/气化器到货时间3焊接工具开工前5天4电工工具开工前5天5试压工具开工后6天3 、主要安装工程材料的进场计划序号机械/机具名称进场时间备注1设备安装材料(垫铁等)储罐到货前3天2储罐/气化器由厂家通知甲供3管件开工日前3天甲供4焊接材料开工日前5天5低温阀门合同开工日甲供6工艺阀门/过滤器/调压器开工日后15天甲供7管道支架材料开工日后4天8管材开工日后10天9聚氨酯保冷管托开工日后50天10放散塔开工日后25天11加臭机开工日后25天甲供12锅炉房内设备开工日后15天甲供13仪表附件开工日后10天甲供14线管及桥架开工日后20天15PLC/IP柜/随设备控制箱开工日后20天甲供16所有室外安装仪表开工日后15天甲供17仪表电缆开工日后20天甲供18泵/氮气瓶开工日后25天甲供三、临建设施规划 临时设施根据施工现场情况和管理方便考虑。1、施工生产区布置管道预制场:考虑施工机械的充分利用，管道预制场集中布置。面积260平方米。设备转运场:设备原则上随进随装，本转运场仅为设备的临时性堆场及附件加工场。面积200平方米。2、现场办公室：现场设项目经理部办公室（含施工队及监理办公室）共126平方米。办公室内统一配备办公桌椅，办公室门前进行绿化，营造一个整洁、文明、舒心的办公环境。3、现场厕所：利用建筑单位现场搭建的。4、施工用电根据业主要求指定的供电电源，敷设临时用电电缆，架空敷设，同时按业主要求办理用电手续，按表计量。 生产区施工用电：150KW5、施工用水利用场地内的共同水源点。三、施工平面图 第四章 设备安装方案一、设备安装施工及检验方案1编制说明 设备为整个工程的重要组成部分，安装质量的好坏，直接影响以后的正常生产，为确保安装质量，促进施工进度，特编制此方案指导施工。2工程量介绍21该工程设备分布在储罐区、气化区、调压区与附属用房。22设备的数量及参数：序号设备名称规格重量单位数量分布区域1LNG低温储罐150m356吨台2储罐区2空温式气化器5000m3/h10吨台6气化区3储罐增压器1000m3/h600kg台2储罐区4卸车增压器400m3/h200kg台2卸车区5BOG气化器500m3/h台1气化区6EAG气化器1000m3/h台1气化区7加臭机台1调压区8放散塔2000kg座1墙角9热水锅炉台2锅炉房3施工程序 31施工次序：先里后外、先大后小、先上后下、先难后易。32 施工流程：施工工艺卡 初次找平 吊装就位 垫铁布置 开箱检验 基础复测 A级检查 最终找平 一次灌浆 垫铁点焊 设备防护 二次灌浆 施工记录 4、动设备安装工艺(水泵)41 设备安装前准备工作 A、设备开箱检查 开箱检查移交工作必须由甲、乙双方代表根据设计图纸进行开箱清点、检查、移交，具体内容如下： （1）、核对机器的名称、型号、规格、包装箱号、箱数并检查包装状况； （2）、检查随机技术资料及专用工具是否齐全； （3）、对主机、附属设备及零、部件进行外观检查，并核实零、部件的品种、规格、数量等； （4）、清点检查后，双方办理移交手续，并填写开箱检验记录，对暂不安装的机器零部件分类妥善保管。 B、基础复测 （1）甲方移交基础时，应出具土建施工单位提供的基础的质量合格证明书、测量记录。基础上应有明显画出标高基准线及纵横中心线，在建筑物上应标有坐标轴线。储罐的基础应有沉降观测点。 （2）对基础进行外观检查，不得有裂纹、空洞、蜂窝、露筋等缺陷。 （3）对基础的尺寸及位置进行复测检查，其基础的各项允许偏差范围如下表：序号项 目 名 称允许偏差(mm)1基础坐标位置（纵横轴线）±202基础各不同平面标高0-203基础上平面外形尺寸±204基础平面的不水平度5mm/m105预埋地脚螺栓孔中心距±2标高 +2006预留地脚螺栓孔
