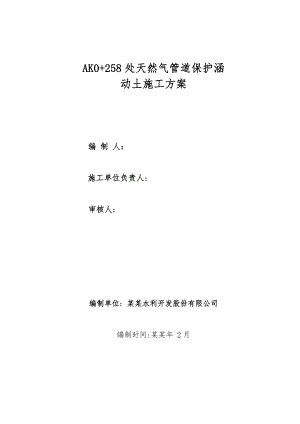

AK0+258处天然气管道保护涵动土施工方案 编 制 人： 施工单位负责人:审核人: 编制单位: 某某水利开发股份有限公司编制时间:某某年 2月AK0+258处天然气管道保护涵动土施工方案一、 动土目的及内容 为保证某某大道工程施工不对天然气管线安全造成危害，采用增设天然气管道保护涵的方法对天然气管线进行保护，特制订本动土方案。AK0+258处天然气管道保护涵工程由保护涵挡墙基槽开挖，挡墙灰土基础，挡墙基础垫层，浆砌石挡墙砌筑，挡墙压顶和盖板组成。其中挡墙基槽开挖部分工作牵涉天然气管道两侧临时动土。二、 施工动土日期、时间、时限、级别、动土使用机械类型预计天然气管道保护涵工程从某某年 3月 2 日开始，某某年3月 20日完工。动土时间为某某年 3月 2日开始，某某年3月 5日结束，为一般保护性动土，拟使用EX-200挖掘机开挖基槽，然后人工修整基槽成型。三、 施工动土地点、位置动土地点在AK0+258处，位置处于AK0+258天然气管道两侧。施工场地平面布置图和施工图见附图。四、 动土组织分工及施工方案1、 动土组织分工图2、 职能分工1) 项松苗负责工程进度、计划、施工、人财物的调配及各部门的协调指挥。2）邓旻负责现场工程技术、进度、协调工作和向项目部汇报工作。3）张传根负责现场动土安全工作和劳动安全保障，监督工程施工安全有序的进行。4）邵志永负责现场质量检查控制及检验工作。5）现场工区负责人陈怀友负责安排、组织民工具体施工。3、施工方案先每隔10米人工挖一个50厘米宽探坑，探明天然气管道具体位置，然后进行保护涵施工。保护涵挡墙基槽采用挖掘机开挖，开挖内边线距管中心线75cm，底宽1.0m，外坡1：0.33。同时人工降低天然气管道上部1.5米宽范围内的覆土，铲至天然气保护涵盖板以下10-15厘米，给挡墙预留足够的沉降距离，以保证天然气管道不受外部荷载影响。同期就近预制挡墙盖板，预制挡墙盖板应加强养护，保证施工质量。基槽验收合格后施工挡墙灰土基础。30厘米厚挡墙灰土基础分2层施工，灰土在工程区附近集中厂拌，手推车运输，摊铺整平后用手推小型压路机碾压，直至达到压实要求。挡墙灰土基础验收合格后按照常规浇筑挡墙基础垫层C15混凝土，平板振动器振捣密实。待垫层混凝土强度达到1.2mpa后砌筑浆砌石挡墙，砌筑砂浆严格按照配合比拌制，砌筑时灌浆密实，砌筑后及时养护。浆砌石挡墙养护一天后即可施工挡墙压顶，挡墙压顶养护一星期后座浆安装挡墙盖板。4、动土作业安全要求1）动土作业前必需填写动土申请书，动土申请书没有批准不准动土作业。2）动土作业前，项目安全负责人应对施工人员进行安全教育；施工负责人对安全措施进行现场交底，并督促落实。3）动土作业施工现场应根据需要设置护栏、盖板和警告标志，夜间应悬挂红灯示警；施工结束后要及时回填土。4）动土作业必须按动土申请书批复的内容进行，对审批手续不全、安全措施不落实的，施工人员有权拒绝作业。5） 严禁涂改、转借动土申请书批复，不得擅自变更动土作业内容、扩大作业范围或转移作业地点。6）动土中如意外暴露出管线以及不能辨认的物品时，应妥善加以保护，报告动土审批单位处理，采取措施后方可继续动土作业。7）动土临近地下天然气管线时，应轻轻挖掘，禁止使用铁棒、铁镐或抓斗等机械工具。8）要视土壤性质、湿度和挖掘深度设置安全边坡，挖出的泥土应堆放在3米以外，堆放的材料至少要距基槽0.8米，高度不得超过1.5米。9）作业人员应戴安全帽，多人同时挖土应相距在2米以上，防止工具伤人。作业人员发现异常时，应立即撤离作业现场。五、 动土工作量管道两侧及管顶动土工程量为500m3。六、 动土使用机械类型管顶以上土方采用人工开挖；管道两侧拟使用EX-200挖掘机开挖，预留保护土层，然后人工用铁锨修整成型。七、 动土安全措施1、开工前组织上岗人员安全教育、技术培训、施工和安全技术交底， 必须按照动土申请书批复动土。2、进场施工前，备齐劳保用品和应急器材。3、施工人员应接受燃气公司及现场监护人员的质量安全检查和监督。施工人员应穿戴好劳保用品、戴安全帽、工作证，严格按照操纵规程施工。4、人工挖沟时遇到地下输气管线应放慢施工，防止破坏天然气管道表面防腐层，一旦破坏应进行修复。5、明确岗位职能，合理搭配操作人员，明确指挥联系方式。6、操作场地保持畅通，疏散无关人员、车辆，建立（扩大）防火防灾区域。7、现场作业人员应配备烧灼伤、创伤为主的急救药品。8、车辆驾驶员严禁酒后驾驶，雨天慢行，反违章驾驶。9、作业人员必须明确自己的职责和作业内容，严禁违章操作和误操作。10、设立安全警示标志，持证上岗。11、检查应急通道是否畅通，熟悉做业现场的应急逃生路线。12、正确穿戴劳保用品及其它安全防护用具。
