天一居二期工程(第二、四标段)施工组织设计.doc

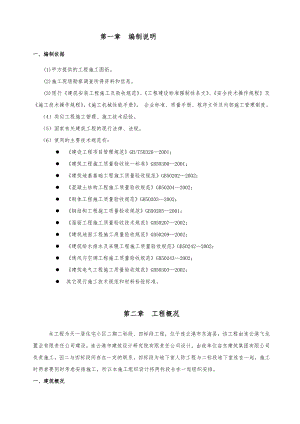

第一章 编制说明一、编制依据(1)甲方提供的工程施工图纸。(2)施工现场勘察调查所得资料和信息。(3)现行建筑安装工程施工及验收规范、工程建设标准强制性条文、安全技术操作规程及施工技术操作规程，施工机械性能手册。 企业标准、质量手册、程序文件及内部施工管理制度。（4）类似工程施工管理、施工技术经验。（5）国家有关建筑工程的现行法律、法规。 （6）使用的主要技术规范有：l 建设工程项目管理规范GB/T503262001；l 建筑工程施工质量验收统一标准GB503002001；l 建筑地基基础工程施工质量验收规范GB502022002；l 混凝土结构工程施工质量验收规范GB502042002；l 砌体工程施工质量验收规范GB502032002；l 钢结构工程施工质量验收规范GB502052001；l 屋面工程施工质量验收技术规范GB502072002；l 建筑地面工程施工质量验收规范GB502092002；l 建筑给水排水及采暖工程施工质量验收规范GB502422002；l 通风与空调工程施工质量验收规范GB502432002；l 建筑电气工程施工质量验收规范GB503032002；l 其它现行施工技术规范和材料检验标准。第二章 工程概况本工程为天一居住宅小区二期二标段、四标段工程，位于连云港市东海县，该工程由连云港飞龙置业有限责任公司建设，连云港市建筑设计研究院有限责任公司设计，由我单位启东建筑集团有限公司负责施工，因二与四标段间存在一定的联系，四标段为地下室人防工程与二标段地下室连在一起，施工时两者要同时考虑安排施工，所以本施工组织设计将两标段合在一起组织安排。一、建筑概况1、工程概况：本工程为群体住宅楼，由1#、2#、23#楼、地下人防工程组成。工程主楼为高层钢筋混凝土剪力墙结构，裙房为多层钢筋混凝土框架结构，本工程主楼地下两层，车库为一层。1#、2#楼地上三十三层,建筑物高度(室外地面至主要屋面板的板顶)为95.8M;23#楼地上三十三层,建筑物高度(室外地面至主要屋面板的板顶)为95.8M;设计标高±0.000,相当于黄海高程绝对标高33.400。本工程建筑物耐火等级为一级，地下室为一级耐火，地下工程防水等级一级，建筑设计使用年限50年。1#、2#、23#楼建筑总面积为建筑面积约49088m2，四标段地下人防建筑面积约4500m2地下一层。2、结构体系及抗震等级：本工程为钢筋混凝土框架-剪力墙结构体系，1#、2#、23#主楼剪力墙及（附属裙房框架部分）抗震等级为二级，独立裙房（地上与主楼设缝脱开）钢筋混凝土框架结构抗震等级为三级。3、地下室防水：地下室底板、外墙、地下室顶板抗渗混凝土，抗渗等级为P6。底板、外墙迎水面均用防水。4、门窗：采用塑钢门窗，（5+12A+5）双层中空玻璃。二、结构概况1 工程地质条件由连云港市建院工程勘察有限责任公司提供的东海天一居1#、2#、23#楼 岩土工程详细勘报告。2、结构体系及设计依据上部结构体系为现浇钢筋混凝土框架-剪力墙结构。建筑抗震设防类别为丙类，建筑结构安全等级为二级；建筑物抗震设防烈度为7度，剪力墙抗震等级二级，框架抗震等级三级。建筑物耐火等级为一级。3、砼等级1#、2#、23#：基础砼为C40，垫层为C15，地下室顶板砼为C35。主体结构剪力墙标高22.95及以下为C40,22.9551.950为C35,51.950以上为C30。主体梁、板标高51.950及以下为C35,51.950以上为C30。其他构造柱、栏板、压顶梁为C25。地下室人防工程：基础底板、墙、柱砼为C40，垫层为C15，地下室顶板砼为C35。其他构造柱、栏板、压顶梁为C25。第三章 施工准备一、技术和组织准备1.按要求设立项目经理部，健全项目管理网络，按施工专业要求配备管理人员和作业班组。2.做好施工现场的水文、地质、地下管网和材料运输道路等周边环境调查，掌握第一手资料。3.熟悉和校核施工图纸，做好图纸的准备工作，项目部配齐有关技术规范文件和施工图集。拆分编制每层分部分项工程预算，确定工程的人、材、机及资金的计划投入和消耗量，作为施工阶段生产资源组织的依据。4.将业主提供的水准点和定位座标引测至现场，建立坐标控制网。5.根据工程施工需要，按施工设计总平面布置图完成现场临时设施、临时道路、围墙、给排水、供电及大型机械、材料堆放等的规划布置工作。6.对项目部管理人员及施工作业班组进行技术总交底，对工程所采用的新技术、新工艺进行技术性探讨，确定施工措施，以保证正确运用。二、临时施工用水（一）、供水管径确定：本工程施工供水管径为75mm。为防止临时供水压力不足或临时停水影响工程的正常施工，拟设置一个30m3的水池，配置两台高压水泵备用。（二）、供水管的布置:1.由业主用75镀锌钢管暗敷送入施工现场，在转接处设置水表井，井内设置供水总阀和计量水表。2.根据现场情况，设置一条供水主干管，各用水点的支管就近从主干管接出。3.临时供水均使用镀锌钢管，管径按各点用水量确定。4.供水管埋地敷设，埋置深度不小于0.3米。5.在建筑物设置50供水立管，立管配送到顶，并在每层装设闸阀和水龙头。（三）、施工排水和排污:1.主要施工场地和施工道路均用砼浇筑，在施工道路一侧各设置一条总排水沟，宽度0.3米深度为0.3米。各单体回土完成后，在脚手架周圈设置0.3米宽深为0.3米的排水沟并与总排水沟连通。其它排水管在距出水口处2m左右设置沉淀池，经沉淀过后的水排入市政污水管井，搅拌机台就近设置沉淀池。2.现场临时厕所为水冲式便槽，通过暗埋D150UPVC管排入污水管。3.工程施工时必须保证建筑物周边的原有供水和排水系统完好。因施工不慎造成损坏的必须及时给以修复。三、临时施工用电设计（一）、 计划投入的机械功率统计表1、土建工程计划投入机械：序号机械名称型号单位数量单台功率合计功率1塔 吊QTQ40台235702双笼施工电梯SCD120SCD-120台328843砼搅拌机JZ350台37.522.54插入振动器ZX50台51.15.55平板振动器ZB11台11.11.16钢筋切断机QJ40台22.24.47钢筋弯曲机QW-40台22.85.68对 焊 机UN1-100台11001009电 焊 机BX-200台4104010平 板 刨MB206台22.24.411圆 盘 锯MJ104台22.24.412电渣压力焊机BX3-500台3103013潜水泵JQB-4-31台41.5614混凝土输送泵SST60台615反铲挖掘机PC220台616反铲挖掘机PC60台417自卸汽车台3018照明9 19合计386.9根据现场实际情况，结合施工组织要求，本工程共分2路供电，分别有二个供电箱供电，详见施工现场平面布置图。现场临时用电的计算参见临时用电施工专项方案（二）、配电箱、配电柜：1.配电房室内通风良好，每间配电房配置2台干粉灭火器和消防砂箱。2.采用专业厂家制作的配电柜和配电箱，在配电柜门前设置绝缘垫板、周边设置安全防护栏，并保证配电柜有可靠的接零保护。3.配电盘按不同部位的主要用电区域分设多条独立线路，分别配置刀闸和漏电开关，标明使用部位和工作性质，以保证专线使用。4.分配电箱内的每个刀闸只能控制一台机械，严禁一闸多用。5.作业楼层设置分配电箱，施工塔吊下设置1只，楼层移动配电箱由分配电箱接出。6.按核定使用电量安装相应规格的合格熔断丝和熔断器。（三）、电线布置：室外采用铜芯电缆线穿管暗埋敷设；布线路径详见临时平面布置图。（四）、临时照明：1.流动工作灯采用36V以下带防护罩的平把灯。露天使用的灯具均使用防水灯头。2.地下室抹灰等施工采用低压照明灯具。3.建筑物主体夜间施工选用3KW的镝灯安装在塔吊平台上进行照明。4.办公室按使用要求统一进行配线、安装灯具和插座。（五）、临时动力机械：1.每台电动机单独设立控制开关，所有用电机具均有可靠的接零保护。2.开关容量不小于电动机额定电流的2.5倍，熔丝的容量不得大于电动机额定电流的1.52.5倍。3.移动型机械均使用绝缘电缆线。（六）、施工现场临时用电基本保护措施：1采用TN-S接零保护系统，实行三级配电二级漏电保护和一机一闸一保险的办法。2现场整个用电系统采用重复接地，所有固定配电箱、固定用电设备均需接地，接地极用50×5角钢打入地下2.5 m以下，电阻经测试不大于10，接地极联接方法。3所使用的电器产品，必须是有关部门推荐的优质产品。4. 电气施工作业人员，必须经有关部门培训考核合格后，持有特种作业人员操作证，方准作业。5用电操作顺序，送电到总配电柜分配电箱开关箱设备，停止拉闸顺序相反至上锁。6其他参照施工现场临时用电安全技术规范JGJ46-2005要求执行。第四章 施工部署一、施工条件三通一平：现场临时设施场地需要拉平垫高后。场外道路畅通，施工用水、电具备转接条件。二、工程特点1.本工程地下二层，地上33层，框剪结构。2.垫层、主体结构（地下室梁、板等）砼均采用商品砼，砼运输车运至施工现场，用砼泵车及固定泵压送至施工作业面。3本工程需大量的钢管、扣件、模板等周转工具，进场计划必须能够满足该项目建设需要，也是保证合同工期的重要条件。4. 本项目三栋高层住宅及地下人防工程分批施工，按施工需要进行劳动力投入。5.质量标准：符合GB50300-2001建筑工程质量统一验收标准的合格等级，确保分户验收一次性通过。6. 地下车库的占地面积很大，场地布置比较困难，地下结构为大底板施工，难度大。三、模板、垂直运输及搅拌机械的配置1.本工程全部采用由十一层（18mm厚）胶合板制作而成的复合模板，夹固和支撑系统采用48*3钢管、扣件连接，需投入大量的模板和钢管支撑系统，每栋高层住宅的梁板模板必须配置两层模板及支撑系统。2.垂直运输机械：1#、2#楼共用一台40TM塔吊（有效臂长47米）、23#楼使用一台40TM塔吊、（有效臂长47米），塔吊基础的施工必须严格遵循设计要求。塔吊的使用应在开始挖土前完成基础施工并完成安装调试，外墙完成装饰工程、脚手架拆除后予以拆除。进入主体结构施工阶段，每栋高层住宅增设1台SSD120货用升降机。施工电梯使用从主体工程施工到十五层开始投入使用到装饰工程全部完成基本达到交工条件后予以拆除。3.施工现场配置3台JZ350砼搅拌机，（因地下室及主体结构采用商品砼，现场搅拌只供应小型构件及零星砼所用）专人负责现场混凝土和砂浆的搅拌工作。四、施工总体方案 1.按照先地下、后地上，先主体、后装饰，安装同步的原则进行施工。2. 本工程分三段进行施工：1#、2#楼轴线D7西侧为第一施工段，D7东侧与DJ北侧为第二施
