大邑县斜源镇场镇基础设施及公共服务配套设施建设项目下部结构施工方案.doc

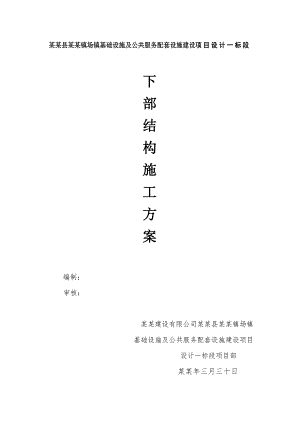

某某县某某镇场镇基础设施及公共服务配套设施建设项目设计一标段下部结构施工方案 编制： 审核： 某某建设有限公司某某县某某镇场镇 基础设施及公共服务配套设施建设项目 设计一标段项目部 某某年三月三十日目 录第一节 .1第二节 工程概况 .2第三节 总体施工组织安排 .3第四节 施工方案 .6 一、 九龙桥 .51、 桩基施工 .82、 承台施工 .113、 墩身及拱座施工 .15 二、3#桥、5#桥施工.191、 基础施工 .192、 桥台施工 .20第五节 特殊季节施工方案 .21第六节 施工安全注意事项 .22第七节 质量、安全保证措施及保证体系 .23第八节 文明施工 .27第九节 环境保护办法及措施 .23 附录 施工进度计划横道图.30九龙桥、3#桥5#桥上部结构施工方案第一节、编制依据及原则一、编制依据1、某某市建筑研究勘测设计院提供的岩土工程勘察报告2、中国市政工程西南设计研究总院有限公司提供的九龙桥总体布置图（桥梁03）3、工程涉及的主要的国家或行业规范、标准、规程、图集、地方标准、法规图集（见下表） 规范、标准、文件一览表 表1.3 类别名 称编号或文号行 标建筑桩基技术规范JGJ94-94国 标建筑工程施工质量验收统一标准GB50300-2001国 标建筑地基基础工程施工质量验收规范GB50202-2002行 规钢筋焊接及验收规范JGJ18-96行 标建筑钢结构焊接验收规范JGJ81-2002行 规施工现场临时用电安装技术规范JGJ46-88行 标建筑施工安全标准JGJ59-99行 标钢筋砼桩基承台95G1044、现场的机械设备配置现状、施工技术力量；5、以往类似工程的施工经验；6、监理部审批的实施性施工组织设计；7、监理部审批的总体施工进度计划。 二、编制原则1、 节约资源和可持续发展的原则。贯彻“十分珍惜、合理利用土地和切实保护耕地”的基本国策，依法用地、合理规划、科学设计，少占土地，保护农田。搞好环境保护、水土保持和地质灾害防治工作；支持矿床保护、文物保护、景点保护。2、 符合性原则。必须满足建设工期和工程质量标准，符合施工安全、文明施工等要求。3、 科学、经济、合理的原则。树立系统工程的理念，统筹分配各专业工程的工期，搞好专业衔接；合理安排施工顺序，组织均衡、连续生产；以关键线路为中心，进行工期、资源优化；管理目标明确，指标量化、措施具体、针对性强。4、引进、创新、发展的原则。积极采用、鼓励研发新技术、新材料、新工艺、新设备，提高工程技术和施工装备水平，保证施工安全和工程质量，加快施工进度，降低工程成本。第二节、工程概况一、九龙桥九龙桥跨越斜江河，在九龙桥原址拆除重建，梁总长（台背到台背）为66.2米，桥梁结构采用三孔空腹式上承式拱桥，（15+20+15）米钢筋混凝土板式拱桥。主孔净跨为20米，边孔净跨为15米，桥墩为实体式桥墩，桥台为墩组合式刚性桥台，桥基采用水下冲孔灌注桩，以中等风化粉砂质泥岩作为基础持力层。九龙桥场地岩土层自上而下为:漂石（密实）、强风化粉砂质泥岩、中等风化粉砂质泥岩。九龙桥桩基分为0#桥台、3#桥台、1#桥墩、2#桥墩四个部位，共计24根桩，桩径1.3米，除0#桥台桩长19米外，其余桩长均为13米。九龙桥为桩柱式桥台，梯形墩身。二、3#、5#桥3#桥全长20米，5#桥全长15米。桥台均为扩大基础。下部结构主要工程数量表序号规格型号单位工程数量备注1灌注桩根24九龙桥2承 台座43墩 台座44拱 座座45扩大基础座23#桥6扩大基础座25#桥第三节、总体施工组织安排一、施工管理目标建设管理以系统理论为指导，以安全生产为生命，以工程质量为根本，以控制工程为重点，以科学先进为保障，以经济合理为基准，统筹协调，有序组织，均衡生产，优质高效。1、质量目标主体工程质量“零缺陷”，确保桥梁灌注桩基础竣工验收一次合格率100%。按照验收标准，各检验批、分项、分部工程施工质量检验合格率达到100%，单位工程一次验收合格率达到100%；2、安全生产目标（1）杜绝较大责任施工安全事故；（2） 杜绝较大道路交通责任事故；（3） 杜绝重大火灾事故；（3）控制和减少一般责任事故，无重大安全隐患。3、工期目标根据我段总体工期目标要求，结合现场施工实际情况，下部结构施工总工期为122日历天，即2015年4月1日至2015年7月31日。后附图二、总体施工安排1、临时设施及现场安排：下部结构钢筋约69.4T，钢筋集中制做，现场吊装，根据现场实际情况，钢筋加工棚设置在九龙桥2#-3#号墩之间，总面积约100m2，场地全部硬化（C25砼20cm厚）。钢筋加工棚用电从既有配电房接入，部分采用架空线路，部分埋设电缆，配一台120KW发电机作为备用电源。2、总体施工方案：桥台基坑采用挖掘机开挖（部分桥台基坑为软石和次坚石，需用破碎头破碎）。模板采用组合模，由大块定型钢模和木模组成，砼采用四川恒通混凝土有限责任公司的商品砼，由吊装或溜槽入模；墩身及拱座采用定型钢模，汽车吊吊装，砼分一次浇筑到顶。三、施工准备1、工程开工前，组织技术人员全面熟悉、校对施工图设计文件，对现场进行调查了解，并将结果上报监理工程师审批。2、施工图复核无误后，进行测量放线复核，设置固定的平面控制桩和水准点。3、钢筋及套筒等材料，进场前在监理工程师的指导下进行取样试验，各种材料的技术指标均要符合技术规范和图纸要求，不合格材料不准进场使用。4、施工用水、用电的搭接，施工区域内管线的布设。5、施工机械的检修、安装和临时设施的布置。6、机械设备、人员配备（见下表）。机械设备配备设备名称规格、型号单 位数 量新旧程度交流发电机120kW台195潜水泵YC-100台3100%冲孔灌注桩机CZ22 型台280%吊 车QY-25辆190钢筋切断机GJ40部190钢筋弯曲机JGB7-40B部195钢筋调直机KDZ-500部190%螺纹加工机LW-50部190%交流电焊机BX-330部290%插入式振捣器Z-55部390挖掘机250小松台198自卸车20T红岩辆385装载机50柳工辆295管理人员配备序号职 务姓 名备 注1项目负责人付赞勇2技术负责人瞿玉祥4桥梁工程师张传华5测量工程师刘剑飞6质检员彭贤红7安全员陈 程劳动力配备序号工 种人 数备 注1桩机冲孔工62砼 工103钢筋工164模板工105焊 工66起重工27电 工2 计量、测量设备表 序号计量器具名称规格型号准确度测量范围数量使用部门备 注1全站仪GTS-102N2"工程测量1技术组2水准仪S3±3mm/测回S3精密水准测量1技术组3塔尺DSLC±0.023mm/m与S3配套1技术组4钢卷尺50m±10mm工程测量1技术组5钢卷尺5m±1.5mm工程测量2技术组第四节、 施工方案一、九龙桥1、桩基施工流程见下图 冲孔灌注桩施工工艺流程图 施 工 准 备基桩轴线控制点及水准基点设置场地清障/平整/加固桩机进场/安装/调试回灌冲洗液稳定孔内水头/泥浆性能调整对护筒进行中间验收制 作 钢 筋 笼桩 位 放 样埋 设 护 筒桩机对位调平冲、钻 进 成 孔第一次清孔测沉渣终 孔 验 收吊放钢筋笼/焊接灌注混凝土/初灌量控制/剪球/灌注/拔管/至施工的桩顶第二次清孔测沉渣卸导管料斗/起护筒转移桩机至下一个桩位钢筋笼质量检查制 作 泥 浆设置泥浆池/沉淀池/循环槽/安装泥浆泵制作混凝土试块/养护拌 制 混 凝 土水泥/砂/石等材料进场，送检及配合比试验钢筋进场/材料及试件送检安放导管及球塞对持力层岩土验样测定混凝土坍落度测定各段混凝土顶面高度及控制拔管高度 1.1桩位放样放样必须严格按各桩位控制点坐标、几何尺寸进行控制，确保施工放样的准确性，采用全站仪、水平仪进行测量放线
