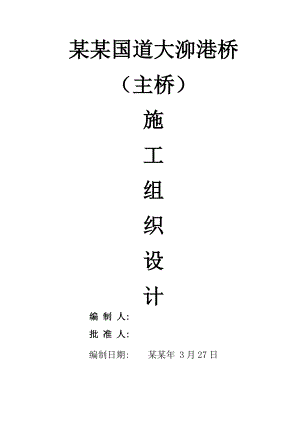

某某国道大泖港桥（主桥）施工组织设计编 制 人: 批 准 人: 编制日期: 某某年 3月27日目 录前言 编制依据3第一章 工程概况4第二章 施工组织6第一节 工程施工主要技术关键 6第二节 施工总平面布置6第三节 施工总体部署和实施计划 8第四节 施工生产组织管理体系及劳动力计划8第五节 主要材料、机具设备计划8第六节 工程质量管理体系及保证措施8第七节 检验试验计划13第八节 文明施工管理13第九节 安全生产管理13第十节 主墩保护与施工期间航运配合14第十一节 四防一保及综合治理15第三章 主桥施工工艺和技术17第一节 测量放样17第二节 钢便桥施工17第三节 下部结构施工18第四节 上部结构施工22第五节 桥面铺装施工27第六节 防撞墙施工28前言 编制依据某某国道大泖港桥工程主要依据下列文件、图纸及有关规范进行编制：1. 某某国道横潦泾、大泖港桥工程施工招标文件。2. 某某国道横潦泾、大泖港桥工程补充招标文件。3. 某某国道大泖港桥工程施工设计图纸。4. 公路工程质量检验评定标准(JTJ71-94)5. 公路工程技术标准(JTJ001-97)第一章 工程概况第一节、 工程施工内容 某某国道大泖港主桥位于某某江上游，由某某与掘石港汇合而成。某某国道跨越大泖港航道河面宽170m，最低水位时水深6m的航道宽度可达100m。本工程下部结构桩基为钢筋混凝土800mm PHC桩，主墩桩长40m设13根桩、边墩桩长37m设6根桩。主桥为三跨预应力混凝土连续梁桥，单箱单室，箱宽6m，翼板悬臂3.625m，跨径组合为：56m+80m+56m，并以道路中线为对称布置分离式上、下行二座桥。设1.5的横坡，桥梁与河道斜交26°。设4个主墩和4只边墩，支座为盆式橡胶支座。主要工程数量如下： 序号综 合 单 价 名 称单位工程量(数量)1C30砼承台(主桥边墩)m3316.002C30砼承台(主桥主墩)m3641.003承台钢筋t574C40砼立柱m31005立柱钢筋t15.006C50砼现浇箱梁0#块m3751.007C50砼悬浇箱梁m32411.008C50砼水中台拢段m329.009C50砼边跨支架现浇段m3625.0010箱梁钢筋t510.0011j15.24横向预应力钢束(OVM15-3锚具)t36.0012j15.24纵向预应力钢束(OVM15-9锚具L20m)t41.0013j15.24纵向预应力钢束(OVM15-12锚具20m<L40 m)t70.0014j15.24纵向预应力钢束(OVM15-12锚具40m<L80 m)t99.0015盆式支座GPE某某0(固定)座4.0016盆式支座GPE某某0(单向活动)座4.0017盆式支座GPE6000(单向活动)座8.0018桥面连续m159.0019C30砼桥面铺装m3999.0020桥面铺装钢筋t59.0021沥青砼桥面铺装m3856.0022C30砼防撞墙m2160.0023砼拌和站座2.0024施工便桥座2.0025围堰m70.0026泄水孔及落水管套28.00质量标准：大泖港桥采用的质量验收标准如下：公路工程质量检验评定标准(JTJ71-94)公路工程技术标准(JTJ001-97)质量目标：某某国道大泖港桥工程的质量目标为创优良工程。第二节、 施工规范和标准1.某某国道横潦泾、大泖港桥工程施工招标文件。2.某某国道横潦泾、大泖港桥工程补充招标文件。3.某某国道大泖港桥工程施工设计图纸。4.公路工程质量检验评定标准(JTJ71-94)5.公路工程技术标准(JTJ001-97)第二章 施工组织第一节、 工程施工主要技术关键根据本工程所处的地理位置、周边环境、总体工期要求，以及工程设计构造特点，结合以往工程施工经验分析，从保证工程顺利实施，满足质量和工期的要求出发，从工程的组织部署、质量控制、安全管理等最关键的要素考虑，选取以下几个工程施工环节作为本工程施工组织和技术控制的关键，作为施工实施方案编制、施工过程动态管理的控制重点，以确保工程顺利实施，并以重点部位的施工质量来带动工程整体质量水平的提高。特选取的施工组织和技术控制的关键点为：1. 钢便桥：由于主墩距离岸边约有60米，因此主墩套箱、承台、立柱、0#块乃至悬浇箱梁的施工人员、设备、材料等都必须依靠钢便桥来输送，钢便桥进度将直接影响到整个工程的进度，因此将钢便桥施工列为本工程的控制节点之一。2. 套箱施工：由于主墩及边墩承台均在河中，因而主墩边墩全部采用套箱法施工，这对工程进度产生影响，因此将套箱施工列为本工程的控制节点之二。由于套箱是完全在水中施工的，会遇到许多不可遇见因素，操作难度非常大，事先须精心设计施工方案，准备各种应急措施，因而将套箱施工列为本工程的技术控制关键之一。3. 无压重自锚式挂篮：本工程将针对传统挂篮大而笨重的缺点，结合本工程箱梁的特点对传统挂篮进行革新，用竖向锚固索替代压重，因而将挂篮施工列为本工程的技术控制关键之二。4. 预应力张拉：本工程箱梁设三向预应力，预应力张拉工作十分重要，因此将预应力张拉列为本工程的技术控制关键之三。第二节、 施工总平面布置 大泖港主桥施工区域被大泖港一分为二，所以在布置生产和生活设施时，将结合这一特点，本工程的主要管理办公用房及生活用房将布置在桥的北侧，南侧适当布置一些生活用房。具体面积和位置见总平面布置图。另在桥两岸各布置铁木工间。本工程地处乡村，为加强生活和生产现场的安全保卫工作，确保工程的顺利进行，在河两岸布置固定的纠察值班亭，24小时值班，并在晚间布置流动岗。由于进入本工程现场的通道较小，为减小费用，同时又能保证工程所需的材料和部分设备进入施工现场，在河的两岸，修筑简易码头，确保工程的顺利进行。大泖港桥工程地处郊县，位置比较偏僻，本工程的混凝土全部采用现场拌和。由于工程被大泖港河一分为二，所以在河两岸均布置混凝土拌和场地。为便于砂石材料的运输（砂石材料采用水运），拌和场地均布置在靠河岸。详见总平面布置图。混凝土水平运输采用机械翻斗车，垂直运输采用吊车。根据工程特点，本工程的材料堆放场地将沿河两岸各自布置。具体位置见总平面布置图。工程接水除满足正常的生活用水外，混凝土拌和和养护是主要的用水情况之一。生活区用水将利用附近自来水管。大泖港河水经检验符合混凝土用水标准，混凝土拌和用水将直接采用河水。混凝土养护用水原则采用河水。根据工程特点和地区情况，在南岸（金山区）布置一只150KVA变电间，在北岸（松江区）布置一只250KVA变电间，变电间必须是两路电源，以便任何一路停电时另一路能继续维持施工。为确保施工的连续性，在北岸设置150KVA柴油发电机组，防止因断电而造成质量事故。大泖港桥工程地理位置较偏僻，进入工地主要利用原有武警土路基及即将修筑的运梁便道和乡间小道，根据需要局部进行加固。施工区域内修筑必要的施工便道，以便各种施工车辆进出工地现场和进入施工点。为此，根据现场实际条件便道设计路宽为5米，结构层为10厘米道渣10厘米混凝土，混凝土为C15。路基和道渣层均用振动式压路机碾压密实后方可浇筑混凝土。具体布置见施工总平面图。第三节、 施工总体部署和实施计划本工程根据招标文件要求，工期相对较长。所以在布置工期时，将根据工程规模及其特点，并适当考虑施工投入。但由于主桥为连续梁结构，施工周期相对较长。在满足总体工期要求的前提下，施工中采用四副挂篮，先实施东侧桥，待东侧桥合龙后，挂篮移至西侧桥，进行连续梁的悬臂浇筑。具体工序进度安排见施工进度网络和横道图。施工总体流程：北侧钢便桥南侧钢便桥东侧主墩东侧箱梁西侧主墩东侧边墩东侧边跨现浇段东半桥合拢西侧箱梁西侧边墩西侧边跨现浇段西半桥合拢桥面铺装与防撞墙由于在施工过程中将受到前期准备、航道配合、设计进度及现场施工条件的影响，部分项目的施工进度可能在具体实施阶段作适当的调整，但我们将根据业主要求，克服各种不利因素的影响，确保总体工期满足业主要求。施工进度网络和横道图见附图。主要施工进度节点目标如下：开工某某.4.01东半桥下部结构结束某某.8.31西半桥下部结构结束某某.12.31东半桥结束某某.12.31西半桥结束2001.5.20竣工2001.6.30第四节、 施工生产组织管理体系及劳动力计划大泖港桥是某某国道上较大型的一座桥梁，为保质保量文明安全地圆满完成整个工程,本工程管理体系将采取在总公司领导班子集体领导，公司各科室密切配合下的项目经理负责制。设项目经理部负责现场的施工组织管理。其网络管理体系见附件在布置劳动力安排时，考虑总体施工进度及工程特点，尽可能做到均衡施工，以免造成不必要的资源浪费。劳动力计划见劳动力计划表。第五节、 主要材料、机具设备计划大泖港桥工程规模较大，质量要求高，为此需配备一定数量的机具设备才能满足整个工程的需求。本工程需配备的主要机具设备如下：机具名称数量使用期限振拔机1某某年4月2001年3月空压机1某某年4月2001年6月35t履带吊2某某年4月2001年4月10t履带吊2某某年4月2001年4月挂篮4某某年6月2001年5月电焊机5某某年4月2001年6月钢筋碰焊机2某某年4月2001年6月钢筋切割机2某某年4月2001年6月木工锯床2某某年4月2001年6月油泵车4某某年9月2001年5月压浆机2某某年9月2001年5月运输船2某某年5月2001年6月千斤顶300t25t8某某年9月2001年5月主要材料进场计划见附表。第六节、 工程质量管理体系及保证措施工程建设的质量责任重如泰山。工程质量的好坏，不仅关系到国家建设资金的有效利用，而且关系到国民经济持续健康发展和人民群众生命财产的安全，质量的好坏直接关系到人民生命安全和整个企业的形象。工程质量的施工过程管理中，加强质量意识的宣传教育，特别贯彻质量终身制的思想，施工前与项目经理签订质量终身负责协议书，明确相应的职责和权利。在明确了项目工程质量目标的前提下，对企业内部编制相应的分解至分项工程的每一操作工序的质量计划。严格按照设计图纸和施工标准、规范进行施工，并认真审核施工图纸，对已审核的图纸加盖审核章后下发有关施工人员。严格材料设备的质检关、材料设备供应商资质审定关；对分包单位进行严格的资力、资质、实物施工考察审定等。进行认真的技术交底。以及进行技术攻关、以提高施工技术保证施工质量的提高。对不能满足优良工程的半成品成品坚决推倒重做，并严肃处理有关责任人，真正落实“百年大计，质量第一”的方针。对企业外部严格执行工程建筑程序，自觉
