大桥盖梁施工方案3.doc

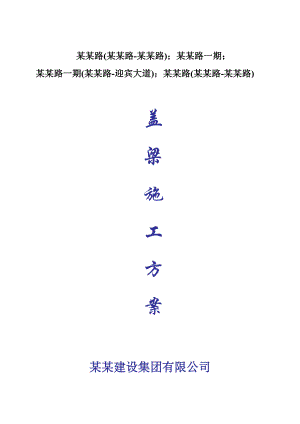

某某路(某某路-某某路)；某某路一期；某某路一期(某某路-迎宾大道)；某某路(某某路-某某路)盖梁施工方案某某建设集团有限公司目 录一、 工程概况3二、施工准备3三、施工方案31、主要工程特征32、施工方法选择53、盖梁施工工艺64、横穿钢棒法施工方案6四、支承平台布置及计算8（一）、计算依据及采用程序9（二）、计算参数9（三）、计算结果12五、 质量保证体系151、质量管理及组织措施152、质量保证措施15六、安全保证措施16七、文明施工及环保措施17一、 工程概况1、RX1+594大桥概况本桥位处于某某溪排水渠支流，该排水渠与某某溪相通，桥梁中心桩号为RX1+594，桥梁与道路正交，桥梁上部结构采用4孔30米标准跨径预应力砼（后张）小箱梁，先简支后连续，每跨上部采用6片小箱梁，梁高160cm。桥梁横断面布置：4.65米人行道+7.5米机动车道+4.65米人行道=桥面总宽16.8米。在桥台处分别设置一道D80型的伸缩缝，在桥台位置设置圆形板式橡胶支座。台背设置8米长搭板与路基过渡。桥面双向1.5%横坡由桥面铺装来调整，桥面铺装层厚度为0.18米。下部结构采用实体台、柱式墩、钻孔灌注桩基础。桥墩桩径1.8 m，桥台桩径1.2 m，桩基为摩擦桩。该桥设计涝水位4.79米，规划河底标高1.5米。2、RX2+213.7中桥概况桥梁中心桩号为RX2+213.7， 桥梁与道路成1200斜交。上部为3×20米后张法预应力混凝土空心板梁，下部结构为实体式桥台，钻孔灌注桩基础, 河道两侧设置护岸。桥面总宽16.5米：4.25米人行道+8米机动车道+4.25米人行道=道路总宽16.5米。在桥台处分别设置一道D80型的伸缩缝，在桥台位置设置圆形板式橡胶支座。台背设置8米长搭板与路基过渡。桥面双向1.5%横坡由桥面铺装来调整，桥面铺装层厚度为0.18米。每跨上部采用12块空心板，空心板高0.95米，中板底宽1.24米，边板底宽为1.245米。桥墩桩径1.5 m，桥台桩径1.2 m。该桥设计涝水位4.79米，规划河底标高1.5米。3、WX2330中桥概况：桥梁中心桩号为WX2+330，桥梁横跨河道，上部为3×20米后张法预应力混凝土空心板梁，下部结构为实体式桥台，钻孔灌注桩基础, 河道两侧设置护岸。桥面总宽24米：4.5米人行道+15米机动车道+4.5米人行道=道路总宽24米。在桥台处分别设置一道D60型的伸缩缝，在桥台位置设置圆形板式橡胶支座。台背设置8米长搭板与路基过渡。桥面双向1.5%横坡由桥面铺装来调整，桥面铺装层厚度为0.18米。每跨上部采用18块空心板，空心板高0.95米，中板底宽1.24米，边板底宽为1.245米。桥墩桩径1.5 m，桥台桩径1.2 m。4、WX2850.5中桥概况：桥梁中心桩号为WX2+850.5，桥梁与道路成700斜交。上部为2×20米后张法预应力混凝土空心板梁，下部结构为实体式桥台，钻孔灌注桩基础, 河道两侧设置护岸。桥面总宽31米：4.5米人行道+22米机动车道+4.5米人行道=道路总宽31米。在桥台处分别设置一道D60型的伸缩缝，在桥台位置设置圆形板式橡胶支座。台背设置8米长搭板与路基过渡。桥面双向1.5%横坡由桥面铺装来调整，桥面铺装层厚度为0.18米。每跨上部采用22块空心板，空心板高0.95米，中板底宽1.24米，边板底宽为1.245米。桥墩桩径1.5 m，桥台桩径1.2 m。5、WX3260中桥概况：桥梁中心桩号为WX3+260，桥梁与道路成600斜交。上部为2×20米后张法预应力混凝土空心板梁，下部结构为实体式桥台，钻孔灌注桩基础, 河道两侧设置护岸。桥面总宽24米：4.5米人行道+15米机动车道+4.5米人行道=道路总宽24米。在桥台处分别设置一道D60型的伸缩缝，在桥台位置设置圆形板式橡胶支座。台背设置8米长搭板与路基过渡。桥面双向1.5%横坡由桥面铺装来调整，桥面铺装层厚度为0.18米。每跨上部采用18块空心板，空心板高0.95米，中板底宽1.24米，边板底宽为1.245米。桥墩桩径1.5 m，桥台桩径1.2 m。6、XB1338.6中桥概况：桥梁中心桩号为XB1+338.6，桥梁与道路成750斜交。上部为3×20米后张法预应力混凝土空心板梁，下部结构为实体式桥台，钻孔灌注桩基础, 河道两侧设置护岸。桥面总宽24米：4.5米人行道+15米机动车道+4.5米人行道=道路总宽24米。在桥台处分别设置一道D60型的伸缩缝，在桥台位置设置圆形板式橡胶支座。台背设置8米长搭板与路基过渡。桥面双向1.5%横坡由桥面铺装来调整，桥面铺装层厚度为0.18米。每跨上部采用18块空心板，空心板高0.95米，中板底宽1.24米，边板底宽为1.245米。桥墩桩径1.5 m，桥台桩径1.2 m。7、XB2146.6中桥概况：桥梁中心桩号为XB2+146.6，桥梁与道路成750斜交。上部为1×20米后张法预应力混凝土空心板梁，下部结构为实体式桥台，钻孔灌注桩基础, 河道两侧设置护岸。桥面总宽24米：4.5米人行道+15米机动车道+4.5米人行道=道路总宽24米。在桥台处分别设置一道D60型的伸缩缝，在桥台位置设置圆形板式橡胶支座。台背设置8米长搭板与路基过渡。桥面双向1.5%横坡由桥面铺装来调整，桥面铺装层厚度为0.18米。上部采用18块空心板，空心板高0.95米，中板底宽1.24米，边板底宽为1.245米。桥台桩径1.2 m。所有盖梁混凝土强度均为C30。二、施工准备1、 清理施工场地，为施工定位放线创造条件。 2、 根据施工坐标及设计提供的导线点，做好定位放线及水准点的引测并复核，将测量报告提交监理工程师审查。 3、 熟悉施工图，认真做好图纸会审和技术交底工作。 4、 提出主要材料、施工机械等用量计划和劳动力安排计划。 5、 根据施工现场搭设临时设施，架设临时供电线路，建立施工排污系统， 修建施工临时便道。 三、施工方案1、主要工程特征： 本标桥梁立柱直径比较单一，高度相差较小，大部份在河道中，大桥共有三个墩三个盖梁，中桥有一个墩及二个墩，施工要利用现有的工作平台。施工布置情况 1) 人员情况 施工人员一览表 序号职务人数备注1现场管理32模板安装63钢筋加工44钢筋安装65浇注砼56砼养护27测量28试验19司机110后勤2102) 机械设备情况机械设备一览表序号机具名称数量单位性能备注125T汽车吊辆1良好2ZL50装载机台1良好3RX1-400电焊机台4良好4ZBZ-100 2.2KW振捣器台4良好3) 材料情况 盖梁施工所用的级、级钢筋已上报采购，混凝土采用商品砼。其它原材料各项指标满足规范要求，材料贮备数量满足施工需求。 2、 施工方法选择 根据施工根据现场实际情况，结合我部以往施工经验，考虑我部现有施工设备特别是模板、起吊设备等实际情况，经请示设计单位后，决定盖梁施工采用横穿钢棒法。即在墩柱施工时预埋 110mm 纵向孔洞，拆模后穿入 2.2m长100mm高强钢棒(A45)，在其上搭 I45b 工字 钢做为托架，托架上铺16 槽钢做横梁。由于本工程墩柱高度较矮，我部决定对盖梁所须的材料及砼采用汽车吊吊运，一次支模一次灌注的常规施工方法。 穿钢棒法示意图施工方案审批3、 盖梁施工工艺测量放样监理工程师检查安装支架钢筋原材料检验底模铺设钢筋骨架片成型钢筋验收钢筋绑扎混凝土配比审批支侧、端模板塌落度检验浇注混凝土模板拆除混凝土强度检验支架拆除4. 横穿钢棒法施工方案1) 工艺流程：预埋孔洞穿入圆钢安装钢托架安装10 槽钢横梁安装底模板安装钢筋安装侧模板浇注混凝土(养生)拆侧模板拆底模板拆钢托架拆钢卡箍转入下一盖梁施工2) 施工要点：a) 预埋孔洞位置的确定：从设计墩顶标高-（底模16 槽钢厚度+调整契木厚+I45b 工字钢厚度+圆钢高度+1cm）=预埋孔洞底面标高，其中 1cm 为施工预拱度。预埋孔洞两侧标高要求定位准确，利用钢筋骨架固定，误差不大于 5mm。如果误差较大时可通过调整契木调整，使标高满足规范要求。施工完成后孔洞采用比盖梁高一级的砼进行填补。b) 安装圆钢：测量放线并放出墩顶标高，利用吊机拉升圆钢水平至预埋孔洞位置，穿入至两头外露长度一致，100mm高强钢棒与100mm孔洞之间采用木楔两侧固定，即完成钢棒安装，进入钢托架吊放程序。c) 安装钢托架，槽钢横梁：两条 I45b 工字钢安装务求平稳，间距应紧贴墩柱边，为防止工字钢在钢棒上滑动，两侧工字钢之间用法兰螺杆夹紧立柱，待工字钢稳定后方可布置分布，横梁16 槽钢间距 50cm 布置。以上工序经检查确认无误后，即可安装盖梁底模。（h=450mm、b=152mmd=13.5m） 工字钢剖面图安装大样立面图安装大样断面图d) 模板安装、绑扎钢筋：钢筋加工和帮扎前，应进行钢筋图的施工放样；帮扎前应根据工程部位，使用前后顺序分类堆放，并用标示牌注明使用部位、规格、长度等，严禁混放。并采取防护措施，确保钢筋清洁和变形。现场绑扎钢筋，汽车式吊车配合施工。钢筋加工符合设计及施工技术规范。钢筋是隐弊工程，安装完后按图纸严格自检，认真清洗干净，报监理工程师验收。模板采用定型大块钢模板。拼装后钢模尺寸满足设计图要求；钢模板刚度、强度符合技术规范要求；脱模剂采用同一品牌，不得使用易粘在混凝土上或使混凝土变色的油料；安装侧模时防止模板凸出，使用对拉锚杆固定模板，斜边模板采用定型支架进行安装。模板安装完毕后，应对其平面位置、顶部标高及纵横向稳定性进行检查，监理工程师检查签证后方可浇筑混凝土。e) 浇注砼：i. 模板的支立、钢筋的绑扎进检验合格后，即可浇注盖梁砼。ii. 砼由拌和站集中拌合，使用砼罐车运至施工现场，然后用汽车吊吊送砼至盖梁模内进行砼浇注。iii. 浇筑混凝土前，应先洒适量水湿润墩柱顶砼表面,然后用与混凝土同一品牌和规格的水泥浆涂抹一层（水泥浆的水灰比较小）。盖梁梁体与防震挡块一并浇筑。混凝土浇注按斜向分层方式进行，由悬臂端向墩柱方向对称进行并在混凝土初凝前全部灌注结束。浇注混凝土期间应派专人注意观察支架及模板情况，如果有问题应停止施工,进行加固处理,待处理完毕后继续施工。iv. 混凝土振捣采用插入式振动器进行振捣，确保混凝土振捣密实。应特别注意密集钢筋部位的振捣密实，震动棒振捣钢筋部位混凝土时，应尽量不要触动钢筋，且应与侧模保持 510cm 的距离。振捣新灌混凝土层时，应将震动头插入下层混凝土 510cm 左右，使两层结合成一体。
