大桥正循环桩基施工方案.doc

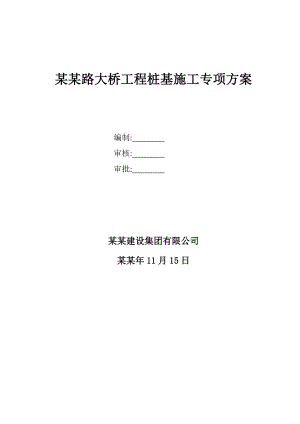

某某路大桥工程桩基施工专项方案 编制: 审核: 审批: 某某建设集团有限公司某某年11月15日目 录一、编制依据4二、工程概况4三、施工布署51、组织布署52、开竣工日期63、劳动力计划 （见后附人员配备情况一览表）64、机械使用计划 (见后附机械设备准备情况一览表)65、技术准备66、材料准备67、场地准备78、测量准备工作79、钻孔顺序安排7四、主要项目施工方法81、场地清理102、测量放样103、埋设护筒及钻机就位104、泥浆制备及位置115、钻孔126、清孔147、检孔148、钢筋笼的制作与安装159、灌注水下混凝土1910、成桩检测2111、桩基施工质量通病及预防22五、质量目标设计261、桩基施工质量目标262、质量保证措施263、质量检验标准27六、资料目标设计28七、施工安全措施28八、施工生产安全事故应急处理措施29九、环境保护及文明施工措施33一、编制依据某某某某路大桥设计图纸。公路桥涵施工技术规范（JTF50-某某）城市桥梁工程施工与质量验收规范（CJJ 2-2008）滚扎直螺纹钢筋连接接头（TG163）单位GB/T 19001-2008质量管理体系文件GB/T 24001-2004环境管理体系文件国家、交通部和江苏省兴化市颁发的有关施工技术规范国家和江苏省兴化市建委颁发的有关安全生产、文明施工的管理规定。二、工程概况某某路大桥包括南、北引桥和斜拉主桥.全桥共计122根钻孔灌注桩。其中斜拉桥主塔下桩基础为33根.桩径180cm.设计桩长约95m；过渡墩桩基础共16根.桩径150cm.设计桩长约4445m。引桥基础桩有三种.桥墩处共44根.桩径150cm.设计桩长约48m；桥台处共11根.其中桩径120cm的桩11根.设计桩长约4345m;桩径100cm的桩2根.设计桩长约35m。梯道桩基共16根.桩径100cm.设计桩长约1730m根据设计图纸.其中本桥自地表以下48m地质层多为粉质粘土和淤泥质粘土.无坚硬地质情况。三、施工布署1、组织布署本工程设立的组织机构工程部技术部经营部材料部试验室质量部文明施工办公室财务部设备部安保部兴化某某路大桥工程项目经理：杨占良项目总工程师孟庆敏项目副经理代玉章总经济师王忠总会计师王国忠架桥作业队1个说明：本工程项目经理部在公司的领导下开展工作，项目经理部按项目法组建，项目经理全权负责施工质量、进度与安全；项目副职领导对口人员负责具体工作，对项目经理负责；各作业队服从项目经理部的统一领导。本工程现场指挥所设立工程部、技术部、经营部、质量部、材料部、设备部、安保部、财务部、试验室、文明施工办公室等部门，负责指导现场作业队的工作。公司是本项目经理部的上级管理部门，总部全权委托现场管理人员负责全面施工。现场并设以项目经理为组长，项目副经理、项目总工为副组长的安全文明施工领导小组。路基作业队1个桩基作业队1个排水作业队1个附属工程作业队1个结构作业队2个预制构件场1座2、开竣工日期 某某年11月21日2012年3月10日3、劳动力计划 （见后附人员配备情况一览表）4、机械使用计划 (见后附机械设备准备情况一览表)5、技术准备1）技术人员认真熟悉设计图纸.掌握招标文件、施工规范.组织相关人员进行现场勘察.向施工人员进行详细技术交底。2)测量人员需认真细致地审阅施工设计图纸.放出桩位线及高程点.做好记录.报监理验收。3)试验人员对钢筋及其它材料进行复检.并在桩基前准备好各项试验的器具.做好试验记录。4)质量人员负责分部工序的自检、报监理验收及资料整理.在施工的过程中要严格控制好各工序的施工质量。5)安全负责人要对现场的用水、用电、交通等情况做好检查与部署.确保桩基施工的安全顺利进行。6、材料准备所用的各种原材.应认真筛选.经检验合格.并经监理工程师批准。钢筋：严格按照设计要求.引进型号、规格、性能等符合要求的钢筋。混凝土：采用商品混凝土.提前对混凝土生产厂家进行考察.掌握混凝土生产厂家的资质和生产能力.保证混凝土供应和质量。7、场地准备1）对于地下管线等不明障碍物等先邀请有资质的第三方进行探测.了解场地内各种地下障碍物的情况.再进行挖探.掌握清各种管线的深度、走向等具体情况.对地上、地下妨碍施工的线路进行拆除或改移。施工前必须对现场地下管线情况做到心中有数.具体交底到现场干活的每一位工人.加强管线保护意识。2）施工用水：以自来水为主。3）施工用电：租用施工现场附近的变压器.施工现场南北侧分别一台315KVA、250KVA的变压器.施工用电通过电缆自变压器低压端直接接入施工现场.为保证施工用电的正常供应.现场准备两台150KW发电机备用。8、测量准备工作1）测量员依据施工图、甲方交桩进行测量放线.测量成果必须经过自检、复测、测量放线报验等程序。2）测量放线桩位必须准确.桩位需采用“米”字栓桩保护。3）各程序报验合格且有文字记录后.方可进行下道工序。9、钻孔顺序安排本工程划分为三个作业区.由一个桩基队流水作业完成。第一作业区：11#墩-15#台、南侧梯道处第二作业区：3#墩-10#墩、北侧梯道处第三作业区：0#台-2#墩每个作业区桩基施工必须按先后顺序错开进行.钻进不得干扰相邻桩混凝土强度的增长.必须在中距5m内的任何桩的混凝土浇注完成24h后才能开始。钻机开钻后保持连续作业.钻进过程中经常检查桩径、中心位置、垂直度和泥浆比重。如有偏差.及时采取措施进行调整.保证桩基施工质量；对于主塔群桩处：钻孔顺序按下列平面图进行施工四、主要项目施工方法总体施工流程：场地清理à测量放样à埋设护筒及钻机就位à泥浆制备à钻孔à成孔à清孔à检孔à钢筋笼的制作与安装à灌注水下混凝土à成桩检测（后附桩基施工工艺流程图）桥梁钻孔桩施工工艺框图制定、报批施工方案 砼厂家考察、确认试件强度试验钢筋笼加工 孔深、孔径、垂直度检测试件标准养生制作砼试件桩位复测泥浆护壁制备泥浆护筒预制加工平整场地成桩验收清理桩头拆除导管、钢护筒灌注混凝土安装导管安放钢筋笼钻机移位成孔检查验收清 孔钻 孔钻机就位埋设护筒桩位测量放样混合料配合比设计地下管线探挖二次清孔检验1、场地清理 施工前.对施工场地进行清理.清除桩位周围各种杂物.整平夯实.便于施工机械出入及钻机作业。对于桩位周围地质条件较差的部分进行局部换填处理.并逐层夯实.保证护筒埋设后的稳固。对于距离河道较近的桩位.本项目部拟采用直接填筑河道扩展桩位操作平台的方法进行施工。2、测量放样平面控制网采用复核导线形式.利用复核后的导线点、水准点.用全站仪精确定出桥桩的中线位置.然后分别沿顺桥向和横桥向设置牢固的控制桩。桥梁桩位必须反复校核.护筒埋置后.再次进行校核.确认无误后进行“米”字拴桩.为钻头找中、钢筋骨架找中等后续工作创造条件。在护桩放出后.机械操作手要对桩位进行认真保护.不能有任何的松动或移位.确保钻机在钻进过程中及时进行中心复核及钢筋笼下放过程中与开钻前中心一致。3、埋设护筒及钻机就位20cm.1.5m.除并换填粘土.整平夯实.防止地面水流入孔内。护筒采用10mm钢板制作.护筒内径比设计桩径大20cm.每节长1.5m.纵向焊接接长.护筒顶加焊22钢筋一圈.在护筒上口焊吊环一对,在焊接连接的内壁应无突出物且应耐拉压,不漏水。护筒埋入原状土深度不小于2m,护筒的底部和外侧四周应采用黏质土回填并分层夯实,使护筒底口处不致漏失泥浆,护筒顶端高出地表30cm.并设置临时排水沟.防止地表水流入孔内.保证静压水位的稳定。测量孔深及控制钢筋笼顶面标高的基准点.通过基准线水准点采用水准仪将高程引至固定好的护筒上.当钻机和护筒就位后复测桩位.经监理检测确定桩位准确无误.钻机定位牢固不能移动后方可开钻。钻进过程中要经常检查护筒是否发生偏移和沉降.并及时处理。护筒平面位置偏差控制在5cm以内,护筒倾斜度的偏差不大于1%。4、泥浆制备及位置根据本工程的岩土工程勘查报告.桩基范围主要以人工填土层、粉土、淤泥质粘土、粉质粘土为主.桩孔钻进过程中采用膨润土悬浮泥浆作为护壁泥浆.泥浆比重控制在1.2g/cm3左右.胶体率达到98.含砂率小于2。钻进时.保持护壁泥浆有一定的水头高度.泥浆水头不低于护筒底30cm.以确保在钻进过程中水浪不冲刷护壁。桥梁桩基的泥浆采用循环系统布置在施工场地内.由沉淀池、泥浆池组成。选择泥浆池时避开桥梁上部结构排架搭设的位置.以保证排架基础的承载力及稳定性。制备泥浆的技术要求：在测定泥浆材料性能的基础上.及时试配泥浆的最佳配合比。及时取泥浆样品.测试性能指标。新制备泥浆进行第一次测试.使用前测试一次.成孔过程每班测一次.成孔后在孔深位置的上中下分别测试泥浆性能.等清孔换泥浆后测一次.回收泥浆后测一次.依此类推。确保测试泥浆性能具有代表性。对新制配泥浆应测试合格后方可使用.在使用泥浆过程中.随时注意泥浆面.发现漏失和粘度下降及时采取措施.每次搅拌泥浆或测试必须做好原始记录。泥浆池及沉淀池的分布第一作业区：此作业区沉淀池设在车路河路的东南面（及项目部驻地的北侧）.长25米*宽8米*2米.容积约为400m3.泥浆池两个：一个设在主塔东侧.便于主塔处桩基制浆使用；另一个设在项目部驻地北侧.紧挨沉淀池.便于其他桩基使用。第二作业区：此作业区沉淀池两个：一个设在4#墩-5#墩之间；另一个设在9#墩-10#墩之间.长12米*宽15米*2米.容积约为360m3.泥浆池紧贴沉淀池。第三作业区：此作业区沉淀池设在0#桥台北侧.长12米*宽15米*2米.容积约为360m3.泥浆池紧贴沉淀池。泥浆池与沉淀池之间靠泥浆泵连接.在施工过程中随时对沉淀池进行挖淘.将挖除的废泥浆集中外运至业主指定的消纳场地。5、钻孔根据桥区地质特点.本工程选用正循环钻机成孔。就位后的钻机底座必须保持平稳.不发生倾斜和位移.钻头中心采用桩定位器对中.定位允许偏差20mm。开钻前要对桩位进行复测。对钻头直径、测绳标码进行检查.并测量护筒顶标高.作为测量孔深及桩顶标高的控制。经监理验收合格后.方可进行下一道工序。在使用测绳测孔深时.要用钢尺复核测绳长度.防止测绳长时间使用后标码不准造成
