    大柳塔洗煤厂技改材料库工程施工组织设计.doc

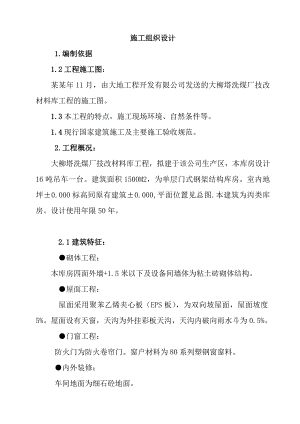

    施工组织设计 1.编制依据 1.2工程施工图: 某某年11月,由大地工程开发有限公司发送的大柳塔洗煤厂技改材料库工程的施工图。 1.3本工程的特点,施工现场环境、自然条件等。 1.4现行国家建筑施工及主要施工验收规范。 2.工程概况: 大柳塔洗煤厂技改材料库工程,拟建于该公司生产区,本库房设计16吨吊车一台。建筑面积1500M2,为单层门式钢架结构库房。室内地坪±0.000标高同原有建筑±0.000,平面位置见总图.本建筑为丙类库房。设计使用年限50年。 2.1建筑特征: 砌体工程:本库房四面外墙+1.5米以下及设备间墙体为粘土砖砌体结构。 屋面工程:屋面采用聚苯乙烯夹心板(EPS板),为双向坡屋面,屋面坡度5%。屋面设有天窗,天沟为外挂彩板天沟,天沟内破向雨水斗为0.5%。门窗工程:防火门为防火卷帘门。窗户材料为80系列塑钢窗窗料。 内外装修:车间地面为细石砼地面。 2.2结构特征: 地基处理: 本工程按级非自重湿陷性黄土设防。地基采用换填垫层法进行处理,用天然极配砂石进行换土处理,砂石压实系数不小于0.95,用柱下局部灰土垫层,垫层宽度为每边宽出基础100. 基础: 钢筋砼独立基础,基础设计标高-2.00m,库房内设有设备基础。 主体结构: 库房为单层单跨,焊接H型裁面门式刚架,结构库房单跨24m,檐口高度为8.3m,跨内设有一台16T单梁起重机。 2.3 安装设计概况 2.3.1采暖工程:本库房采暖系统光面排管散热器蒸汽采暖系统。 2.3.2消防管道部分: 消防:经厂区外管引入本库房。 3、主要工程施工方案和方法: 3.1施工准备: A:建设单位配合准备: 确定±0.000标高点并进行高程引测。轴线控制桩设地在面上,用砼墩妥善保护,设明显标志。现场接通水源及电源,提供地质勘察报告和有关地下管线等资料。 建设单位自行负责加工订货项目清单,到货日期及有关资料。 解决施工场内和其它需协调的有关问题,确保现场达到三通一平施工条件。 提供足够份数的施工图纸,及时组织图纸会审。 B:技术准备: 技术人员、工长、班组长、放线人员、质检员等认真熟悉图纸、施工工艺及有关施工验收规范,进行图纸会审,积极参加图纸会审。 技术、安全、预算等部门编制质量计划,质量通病防治措施等技术文件。编制分部分项工程的施工技术交底,安全技术交底,编制施工图纸预算,提取材料计划。 C:材料设备: 工程中所需材料无论是甲方供料还是自购,均应符合设计要求,并有出厂合格证,特别是钢、水泥每一种均应进行现场复试。材料应根据材料计划进行市场调查,货比三家,以保证材料供应。除工程所用材料外,还应准备好周转材料。特别是竹胶模板、木方、脚手管、跳板等均应保证质量及数量。 D:现场准备: 首先进行平整施工场地,按现场施工平面布置要求铺设场内施工管道。 施工现场按现场自然排水方向做好排水坡,沿现场主干道埋设主排水管,支排水为明沟排排水。现场挖设沉淀池,使现场施工污水、废水、道路排水经沉淀池与厂内排水落石出系统接通。 由于场地可使用面积较小,所以只能在施工现场塔设生产用临时设施和办公设施,以满足施工需求,生活临时设施在厂区以外,现场不考虑。 根据甲方提供的水源(DN50上水管)、电源(400KVA)做好现场用水和用电准备。 E、普探: 及时向甲方索取地质勘察资料,掌握现场的水文地质情况,在甲方协助下详细了解掌握施工现场地下水管、电缆管沟的布设、走向,施工前进行普探。 3.2土建工程施工方案: 3.2.1 基础工程: 3.2.1.1土方开挖: 柱基坑及地坑采用机械开挖人工修边:地沟及较浅较小的地坑采用人工开挖。 基坑、基槽挖至设计标高后,再进行复探,判断地基持力层是否布在墓穴等。及时会同设计、地勘、监理、甲方进行验槽,地基与设计不符时,应会同设计单位研究处理。 根据本工程的施工进度计划安排,基坑开挖时,若置连阴雨季节,施工前应考虑施工现场的排水及基坑遮雨问题。 为防止坑底扰动,基坑挖好后应尽量减少暴露时间,及时进行下一道工序的施工。 挖出的土方尽量靠跨中堆放。工程开工后,应对场地自然地坪进行测量,计算出外运土方的具体数量,挖土时分散进行土方外运。 3.2.1.3钢筋砼独立基础施工: 施工顺序:测量放线垫层基础钢筋基础模板浇筑砼拆模养护 地基换填土施工完后,通知甲方、设计、监理单位检查验收,办理有关手续。 经验收合格后,有及组织力量放线、测量、施工垫层、钢筋、基础模板,浇注钢筋砼独立基础。 根据实验室的设计配合比,严格计量,拌制浇筑。标准养护试块。 加强基础砼的养生工作,在杯口之内应注水,外辅草袋洒水,严禁砼表面干透。 水电地沟按设计采用标准图施工,同水电配合埋设预留管道。 3.2.1.4设施基础及地坑施工: 设备基础地地脚螺栓孔均采用圆木、薄板拼钉模成孔、木料刨光、下口略小,表面要涂隔离剂,并在砼初凝时拔出。 地坑: 1)地坑施工时在钢筋绑孔完后,仔细复核预埋件,管道、电器预埋位置准确无误后,方可浇筑砼。 2)砼浇筑:底板联同地坑墙板一次浇筑不留施工缝。 3.2.1.5土方回填: 土方回填采用人工回填,打夯机夯实。 将符合要求的回填土分层均匀铺设,每层虚铺200-300mm以250mm左右为宜。 回填土的含水量尽可能控制在最佳含水量±2%内,如含水量过大或过小,应把晾干的或酒水湿润,以防形成橡皮泥或干缩土,等影响碾压效果。 上下两层回填土接槎的水平距离错开不应小于500mm,接槎入应洒水湿润,在施工缝两侧各500mm范围内应增加采打夯遍数。 3.2.3 ± 0.000以上钢筋砼结构施工方案: 3.2.3.1模板: 模板工程是结构施工的主导工序,施工时必须确保模板几何尺寸及支撑系统有足够的强度、钢度和稳定性,该工程模板采用竹胶合板,选用双面带胶的海绵条填缝,支模前模板表面应刷隔离剂。现浇板模支设: a:板模内尺寸设计,应按现场实际绘声绘制出配模图。 b:板模采用满堂脚手架支撑,其支撑采用固定可调活动支撑,模板的组合如下图所示。 3.2.3.2钢筋: 钢筋的规格、型号、尺寸间距搭接长度必须符合设计规定和规范要求。 电梯井墙钢筋应逐点绑孔,于四面对称进行,避免墙钢筋向一个方向歪斜,水平筋的绑扎接头应错开。 板的纵向受力钢筋双层排列,两排钢筋之间应加马凳以保持其设计距离。 3.2.3.4砼工程: 砼浇筑前准备浇筑砼前,必须对钢筋预埋件,孔洞位置及暗敷线管,进行自检、互检、专检,并进行隐蔽验收及技术复核。复核模板标高,几何尺寸是否正确,检查模板缝隙严密情况及支撑系统稳定、牢固程度完后下达砼浇筑令,核对配合比备料情况,交清理模板内杂物,浇水湿润。 砼拌制: a:本工程砼浇筑量不大,采用一台JS350型搅拌机拌制砼,微机自动计量。 b:为确保砼配合比符合实验室配合比,各种计量器具应定时校验,保持准确,骨料含水率应经常测定,雨天施工时,应增加测定次数。 c:设专人严格进行控制砼材料配合比,按实验配合比换算成施工配合比,按施工配合比进行配料,并严格控制水灰比和坍落度,未经试验人员同意不得随意加减用水量,在搅拌站前挂牌分布配合比,以便检查。 砼运输: a:地面上的砼结构采用翻斗车运输。 b:现浇板砼采用汽车吊运输。 砼浇筑: a:配电室以及墙基础部分的砼,使用插入式的振捣棒震捣。 b:现浇板的砼浇铺厚度应略大于板厚,用平板震捣器垂直浇筑方向振捣,并用铁插尺检查厚度,振捣后用长木抹子抹平。 3.2.4砌体工程:(1)根据设计要求,库房内墙多为240厚砖墙填充墙;库房外墙-0.07m以上1.00m以下均用370厚MU10kp多孔砖M5水泥混合砂浆砌筑;库房局部内墙采用240厚MU10承重空心粘土砖M5混合砂浆砌筑。(2)屋面围护结构安装完后,室内外砌体可同时进行。砌体高度需要搭架子时,架子用钢管搭成双排脚手架。(3)设计未标明加气砼砌块的强度等级和干密度,也未标明砌筑砂浆的强度等级,施工前应同建设单位商定。同时不同干密度和强度等级的加气砼砌块不应混砌。加气砼砌块也不得和其它砖、砌块混砌。加气砼砌块还应防止雨淋。砌筑时,应尽量避免留脚手眼。(4)加气砼砌块施工时的含水率宜15%,砌筑时,应根据预先绘制的砌体排例图进行,并应设置皮数杆。同时,加气砼砌块砌筑时,应向砌筑面适量浇水。砌体应上下错缝,搭接长度不宜小于砌块长度的三分之一,并不应小于150mm。如不能满足时,在水平灰缝中设置26钢筋或b4钢筋网片加强,加强筋长度不应小于500mm。(5)砌块切锯应使用专用工具,不得用斧子或瓦刀等任意砍劈。灰缝应横干竖直,砂浆饱满,垂直缝宜用内外临时夹板灌缝。水平灰缝厚度不得大于15mm,垂直灰缝不得大于20mm。(6)在空心砖、加气砼砌块的运输、装卸过程中,严禁抛掷和倾倒。进场后应按品种、规格分别堆放整齐,堆置高度不宜超过2.00m。(7)空心砖、多孔砖砌筑前应提前12d浇水湿润,含水率宜控制在1015%。(8)空心砖的砌筑应上下错缝,宜将砖孔置于水平位置。当砖孔垂直砌筑时,水平铺灰应套板。砖竖缝应先挂灰后砌筑。砌体灰缝应横平竖直,砂浆饱满。砌体的水平和竖向灰缝厚度宜为10mm,控制在8mm,12mm范围内。水平灰缝饱满度不得低于80%,竖缝不得出现透明缝、瞎缝。 3.2.5装饰工程:装修工程在其装饰阶段,正值水、电、暖、通、消防交叉作业,应合理安排,安排施工应对土建结构加以保护,不得有破坏现象。1)室内抹灰工程,应待上下水,通风等管道安装后进行,抹灰前必须将管道穿越的墙洞填充密实。2)内墙抹灰前,浇水湿润后方可抹灰,水泥砂浆和水泥混和砂浆的抹灰层,应待前一层抹灰凝结后,方可涂抹后一层。3)外墙装饰时,引测标高,弹水平线,保证交圈,均应挂铅垂线以保证墙面平整、阴阳角方正,贴外墙面砖时,首先要进行排砖放样,以确保门、窗洞口的面砖贴法符合规定要求。4)饰面砖镶贴前应先选砖预排,以使拼缝均匀,并找准标高,垫好底尺,确保水平位置及垂直竖向标志;挂线镶贴,做到表面平整,不显接茬,接缝平直,宽度符合规范要求。 3.2.6楼地面工程: 楼地面施工均按建筑50线控制面层标高,特别要注意检查好卫生间、厨房的地漏标高是否符合要求,坡坡时由四周向地漏。 基底要清理干净,注意室内与楼梯间地面接槎的标高。 33 钢结构制作及安装:331钢结构制作方案331.1工程概述本工程主要构件为立柱和钢梁,均为焊接H型钢轻钢结构,且均为直形立柱和钢梁。屋面和墙面均为彩色压型钢板。我公司将依靠多年来制作
