大厦项目安装施工组织设计.doc

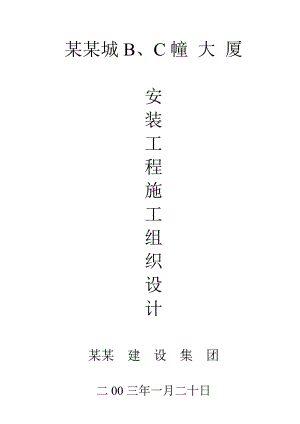

某某城B、C幢 大 厦安装工程施工组织设计某某 建 设 集 团二00三年一月二十日A2施工组织设计（方案）报审表工程名称： 编号：致： （监理单位） 我方已根据施工合同的有关规定完成了 工程施工组织设计（方案），并经我单位技术负责人审查批准，请予审查。 附：施工组织设计 承包单位（章） 项目经理 日 期 专业监理工程师审查意见： 专业监理工程师 日 期 总监理工程师审核意见： 项目监理机构 总监理工程师 日 期 某某城B、C幢大厦给排水、电气、空调、消防工程施工组织设计第一章 工程概况一、 工程说明二、 工程简介三、 工程特点第二章 施工管理一、 施工组织管理体系及劳动力、机具计划二、 工程质量保证体系第三章 施工技术管理一、 施工技术管理的重点二、 建筑产品保护措施第四章 给排水及消防工程施工方案一、 给排水及消防概况二、 施工准备工作三、 管道安装工程施工程序四、 质量保证措施第五章 电气工程施工方案一、 电气工程概况二、 施工方案及质量要求第六章 暖通工程施工方案一、 暖通工程概况二、 施工准备工作三、 施工工艺要求四、 工程质量保证措施第一章 工程概况一、工程说明：1、工程名称：某某某某城B、C幢大厦2、工程地点：某某市矮滨江以南，规划路以西3、建设单位：某某城建设开发有限公司4、设计单位：某某市建筑设计研究院二、工程简介：1、结构类型：本工程为一类民用二十六层框架结构，地下设一层为设备用房、汽车库、自行车库，主楼一、二层综合功能性房，三层以上为住宅。地下室为六级人防设计。2、建筑面积：657563、质量要求：优良4、大楼二层设置二座高低压变配电房。动力及照明电源为380/220V，TN-S三相五线制。5、二类防雷建筑，保护接地和工作接地、弱电接地合用基础接地体，要求接地电阻1欧。采用总等电位联结MEB，总等电位联结端子箱设于地下层。6、消防系统为喷淋系统及消火栓系统合用。7、空调系统包括冷暖集中空调机组、新风机组，通风系统包括主楼防排烟、地下室通风防排烟及地下室人防通风。8、安装工程范围包括给排水、电气、暖通、消防、人防等管线及相关的设备安装工程。三、工程特点1、本工程设施较齐全、工程质量要求“优良”，这就要求组织一支有高素质的管理人员和技术力量较高具有施工经验的施工队伍承担施工。2、本工程地处城区主干道路旁边，交通比较便利，但质量要求高，工期紧，高峰期现场施工人员、设备、材料进入数量较大，需现场各工种密切配合，统筹规划。做好文明施工，加强安全意识，确保工程顺利进行。3、本工程安装量多，配合施工工期长，土建安装工程交叉作业多，安装各专业工程配合频繁，施工现场的统一指挥和协调配合十分重要，必须在公司项目部、建设单位、质监部门的统一指挥下协作配合，均衡施工。第二章 施工管理一、施工组织劳动力计划、施工管理体系及施工机具计划1、安装劳动力投入计划：工 种人 数计 划 进 场 时 间管 工15管道安装阶段电 工12电气预埋阶段钳 工2支架制作阶段起重工2材料设备吊装时电焊工2管道焊接通风工5风管制安保温工4保温管安装完毕油漆工1管道支架防腐普 工20安装开始预埋管理人员5工程破土动工合 计682、施工管理体系公 司 经 理 公司主任工程师公司生产副经理工程项目经理公司职能部门工程项目技术负责人工程项目各职能部组管道施工员电气施工员空调施工员设备施工员保温防腐 试 工 员施工班组 3、主要施工机具计划机 具 名 称规 格单 位数 量套丝机SQ-100台2电焊机BXS-300-1BXS-200-1台33切割机J3GQ-400台4液压弯管机WQJ-G108台2电 锤GBH4DFE台8氧气瓶台4乙炔瓶台4咬口机台1二、工程质量保证体系公 司 经 理 公司主任工程师公司生产副经理工程项目经理公司质量科室工程项目技术负责人工程项目质量小组管道施工员电气施工员空调施工员设备施工员保温防腐 试 工 员施工班组 工程质量目标：(1) 确保“优良”工程；(2) 单位工程、分部分项优良85%；(3) 单位工程一次交验合格率100%(4) 质量事故：01、建立工程质量保证体系： 本工程严格执行ISO9002质量保证体系及公司颁布的有关规章制度和质量管理标准，按工程质量保证体系图正常运转。工程项目设专门质量监督机构，配齐专职质检人员，形成公司、工程项目部和班组三级质量监督网络。2、实施全过程质量管理：（1）施工前针对本工程特点：编制技术先进、工期合理和工程质量确保优良的施工组织设计，制定适合本工程特点的质量目标计划和保证工程质量的各项管理制度。（2）做好设计图纸的会审工作，认真参加设计交底，全面了解工程项目的工艺特点与质量标准。（3）明确施工技术规范、标准并认真贯彻实施，在施工过程中做好质量监督、检验和评定工作。采用专业检查与职工自检、互检相结合的办法，把质量问题消灭在施工过程之中，特别是隐蔽工程部位和关键项目经自检、专检之后，还要通过建设单位现场代表、监理、质监的检查认定，才能转入下道工序施工。在施工中充分发挥班组长和班组质量员的作用，实行道道工序严格把关。（4）抓好单位工程施工方案的编制工作，对关键施工部位要制定切实可行的保证工程质量的技术措施。施工现场必须实行“五不准”制度，即无设计或施工修改联系单不准施工；原材料无合格证的不准施工；设备和半成品不合格者不准施工；降低规范要求或验收标准不准施工；不合格工程不准报竣工工作量、竣工项目。（5）做好施工技术资料填报工作，技术资料要达到及时、完整、准确、可靠和较好的可追踪性，按质量控制点对重点部位和资料进行复查。（6）工程交工时，及时向建设单位交付完整的工程技术资料，及时对单位工程作出质量评定提交有关质量监督部门核定。3、加强材料、设备质量管理：（1）认真贯彻材料、设备的质量管理和检验制度。（2）交付现场的各类材料及设备必须有出厂合格证，对施工用材料要提供材料质量证明书。（3）进入现场的原材料、外构件、外协件必须进行验收，没有出厂合格证或未盖合格章进行申报的不准进入现场使用。4、质量检查与监督：（1）严格按施工验收规范和质量检验评定标准实施检查和监督。（2）定期对工程的技术资料自检，保证施工原始资料真实、完整、及时。（3）定期对工程进行质量大检查，针对施工中的薄弱环节和质量通病，制定保证工程质量和消灭质量通病的技术措施。（4）对存在的工程质量问题，在未得到解决之前不得继续施工，检查人员有权制止违章操作和停止下道工序的作业，公司和工程项目负责人要支持质量检查员行使质量否决权。（5）做好质量信息反馈工作，自觉接受建设单位和社会质量部门的质量监督检查，及时听取意见，建立质量信息反馈档案，及时整改工程质量方面收存在问题，不断提高工程质量水平。5、施工安全技术措施： 参加施工的全体成员必须树立“安全为了生产，生产必须安全”的思想意识，在施工全过程中，必须严格执行国家有关安全法规和公司颁布的安全生产规章制度。建立安全管理责任体系，施工作业人员要按照安装工人安全技术操作规程进行施工作业，不违章操作，不冒险施工，杜绝重大安全事故，减少一般事故。6、文明施工及环境保护： 做好施工总图的设计与管理，根据现场地处城区，临近交通要道，要做好环境保护，晚上加班，要控制噪音，不能影响职工的生活和休息。与各工种共建共创文明环境，建立良好关系。7、本工程所执行的施工及验收规范标准：序号代 号规 范 标 准 名 称1GB50242-2002建筑给排水及采暖工程施工质量验收规范2YSB-98管道支架设计规程3TJ28-98生活饮用水卫生标准4GB50243-2002通风与空调工程施工质量验收规范5GB50303-2002建筑电气工程施工质量验收规范6JGJ46-2005施工现场临时用电安全技术规范7GB300-2001建筑施工质量验收统一标准8（80）建工劳字第24号建筑安装工人安全技术操作规程9GB50261-1996自动喷水灭火系统施工质量验收规范10CJJ/T 29-98建筑排水硬聚氯乙烯管道工程技术规程11DBJ/CT501-99建筑给水聚丙烯PP-R管道工程技术规程第三章 施工管理一、施工技术管理的重点：1、本工程安装的管线较多，设备较先进，使用功能齐全，施工技术管理工作比较复杂。施工管理的重点是土建、安装单位和安装单位内部各专业工种之间的交叉配合，需要有一个统一的网络计划和强有力的施工协调班组。安装工程技术管理的关键是要有一套切实可行的确保工程质量的技术措施，顺利通过实压、试水、
