大厦模板工程专项施工方案.doc

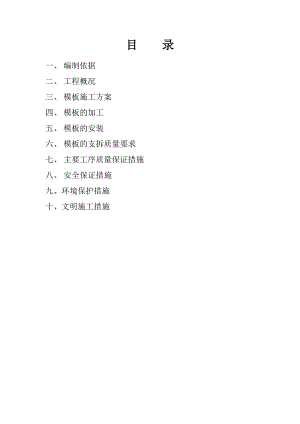

目 录一、 编制依据二、 工程概况三、 模板施工方案四、 模板的加工五、 模板的安装六、 模板的支拆质量要求七、 主要工序质量保证措施八、 安全保证措施九、环境保护措施十、文明施工措施某某时代大厦模板工程专项施工方案一、 编制依据1、 建筑结构施工图纸2、 钢筋砼高层建筑结构设计与施工规程JGJ3-91。3、 砼结构工程施工质量验收规范（GB50204-2002）。4、 建筑施工安全检查标准（JGJ59-99）。5、 建筑施工扣件式钢管安全技术规范（JGJ130-2001）。6、 时代大厦施工组织设计及施工合同要求。二、 工程概况1、工程综合说明工程名称：某某口改造工程某某时代大厦设计单位：某某大陆建筑设计研究咨询事务所建设单位：某某省什邡强华房地产开发有限公司某某分公司施工单位：某某集团某某省第四建筑工程公司质量目标:达到国家质量验收标准，争创优良工程结构类型及层数：主楼：框架核芯筒结构，地上二十八层，地下二层；裙楼：框架结构，地上六层，地下一层。建筑面积：71429房屋高度：主楼99.6m；裙楼21.75m设计使用年限：50年，建筑结构安全等级为2级建筑抗震设防：6度，抗震等级主楼为2级，裙楼框架为3级。建筑耐火等级：1级，人防等级为6级。2、 工程概述（1）地下部分A、拟建工程分为主楼和裙楼两部份，主楼和裙楼±0.000以下设计地下室，主楼部份地下为二层，裙楼部份地下室为一层。地下二层作为设备用房，标高为8.650，建筑面积为2723.77，设有机房、泵房、配电室、水池等；地下一层战时作为人防地下室，和平时主楼地下室作为车库，裙楼地下室作为超市，标高均为4.500，建筑面积为5870，设有地下停车库、排风机房、值班室、厕所等。B、主楼基础为筏板基础，基础安全等级为一级，基础置于稍密卵石层上，地基承载力标准值fk=300kPa，筏板基础顶标高-8.650,筏板厚1.8m、2.5m，筏板基础砼强度等级基础垫层为C15；基础为C30，抗渗等级P8；主楼四周的裙楼基础为独立基础加构造防水底板，构造防水底板顶标高-8.650，底板厚0.4m，独立基础和构造防水底板砼强度等级为C30，抗渗等级P8。C、裙楼基础为独立基础加构造防水底板，基础安全等级为一级，基础置于稍密卵石层上，地基承载力标准值fk=300kPa，构造防水底板顶标高-4.5，底板厚0.3m（其中人防部分为0.4m），独立基础和构造防水底板砼强度等级为C30，抗渗等级P8；裙楼的A、1/D轴线上由于原有市政通讯机房影响而设计的人工挖孔灌注桩基础，桩径为1300mm，已由建设单位另行安排施工完毕。D、地下室外剪力墙板厚350，地下室外墙、水池壁砼强度等级C30，抗渗等级P8，剪力墙砼强度等级C30，负二层至六层框架柱砼强度等级为C60。 E、主楼地下二层框架柱断面尺寸为400×400、450×450、400×500、800×1125、800×1300、650×1000、650×1200；主楼地下一层框架柱断面尺寸为400×400、400×450、400×500、700×1200、650×1000、650×1200、750×1125、800×1200，负一层梁断面尺寸为200×300400×700；现浇梁板厚200一层梁断面尺寸为300×550500×1300，现浇板厚250；裙楼地下一层框架柱断面尺寸为400×400800×800，一层梁断面尺寸为300×400500×1300，现浇板厚250。F、在主楼四周的防水构造底板上设600mm宽后浇带将主楼的筏板基础和主楼四周的裙楼构造防水底板进行分离。G、主楼和裙楼之间的9至10轴线间的裙楼构造防水底板设800mm宽后浇带。H、在裙楼的13至14轴线间和2/E至于1/G轴线间的构造防水底板设600mm宽后浇带。I、地下室外墙后浇带设在9至10轴线间的A、N轴线上和2/E至于1/G轴线间的18轴线上。G、一层梁板后浇带设在9至10轴线间的梁板上，宽800mm。L、后浇带砼为C35膨胀砼，掺UEA-H1外加剂（水泥用量的12%）。（2）地上部份工程概述 A、建筑物平面形状呈长方形，其尺寸为：110.36mX 57.3m。建筑物总高为113.5m，室内±0.00相当绝对高程457.4，室内外高差为300mm。B、建筑层高：主楼地下室为4.5m，一、二层为4.5m，三、四层为3.6m，五层为5.1 m，标准层为3.0 m，二至十七层：3.0 m；裙楼地下室为4.8 m，一、二层为4.5 m，三层为3.6 m，其它为3 m主楼为28层，裙楼为6层，局部为2层。C、主楼六层以下为商业用房、六层及以上为住宅；裙楼四层以下为商业用房，四层及四层以上为住宅。D、本工程主体结构为框架核芯筒结构，主体结构安全等级为一级，结构抗震设防为6度；框架柱断面尺寸为350×350、750（800）×1200；电梯间剪力墙厚度为200、300、350、400；梁断面尺寸为300×200（400、450、500、600）、 500 ×400（600）、 350×600（700），现浇楼板厚分别为100、120 、200；主体砼强度等级分别为C60、C55、C50、C45、C40、C35、C30。3、裙楼原机房区域内的大梁支模方案另详。三、 模板施工方案 本工程为框剪结构，模板需用量大，为保证工程质量，加快施工进度，结合施工类似的工程的经验，经分析比较确定采用综合型模板体系。剪力墙（包括地下室外墙）采用组合钢模板体系；柱、梁及电梯井剪力墙模板采用18mm厚高强复合胶合板对拉螺栓制安；楼板、楼梯采用12mm厚复合竹胶板体系，并结合木板嵌缝，模板的支撑体系以48×3.5钢管为主，配以50×100木枋进行制安。（一）筏板模板1、地下室外剪力墙：考虑到地下室侧壁的防水要求，侧壁水平施工缝应留在距底板面以上600mm处，筏板面以下采用砖胎模；由于距底板面以上600mm处无模板支撑工作面，故也采用砖胎模。2、集水坑：筏基集水坑深1.2m，而筏基外的集水坑深1m。筏基集水坑的模板采用组合钢模板（支吊模）,50×100的木枋做支撑。基坑模板安装详见图1。而筏基外的集水坑采用组合钢模板。3、外剪力墙模板采用组合钢模板及48×3.5钢管支撑，对拉连接片-3×40，间距600×300。4、筏板基础后浇带：后浇带两侧采用1mm厚钢丝网网目5×5mm支设，并用铅丝与两边的钢筋连接牢固。后浇带模板安装详见图2。（二）、电梯井剪力墙模板1、由于本工程模板量较大，电梯井壁的内外模板均采用18厚高强复合胶合板定型大模板进行支设。 2、外剪力墙采用扁铁对拉片；核芯筒内剪力墙的内、外模板之间设12600×600的对拉螺栓连接，并加设PVC套管14，以保证内外模板的整体稳定性。3、剪力墙及电梯井壁的内外模板采用钢管作支撑体系，电梯井剪力墙模板所采用的模板体系根据墙的不同厚度采用不同的支撑间距。，内楞用钢管竖向布置，间距为500×500，外楞用248×3.5，间距为500。见下图：（三）、地下室外墙及水池壁施工1、外墙（水池壁）后浇带，设置水平钢板止水带，两侧用木板支撑牢固。2、墙板、水池壁模板安装：采用组合钢模板，并设扁铁-3×40对拉片连接，固定两侧模，为防止漏浆，钢模板之间的板缝应嵌设海绵条。且应先设竖向背楞，后设横向背楞。地下室外墙及水池池壁模板安装详见图3及图5。3、外墙、水池池壁模板验算：A、新浇混凝土对模板产生的侧压力，标准层高为4.5m，侧压力为：F1=0.22rcto12v1/2 F 2=Hrc 取两者较小值；式中：F1、F 2新浇混凝土对模板产生的最大侧压力；rc混凝土重力密度，取24KN/m3；to新浇混凝土的初凝时间，按商品混凝土为46h，取to=6h；v混凝土浇筑速度，取v=2m/h；H混凝土侧压力计算位置处至新浇筑顶面的总高度，取H=4.5m；1外加剂影响修正系数，1=1.22混凝土坍落度修正系数，按坍落度130150mm，取2=1.15。得：F1=0.22rcto12v1/2 =0.22×24×6×1.2×1.15×21/2 =61.83KN/m2 F 2=Hrc =4.5×24 =108 KN/m2> F1取F=F1=61.83 KN/m2B、倾倒混凝土时对模板产生的水平荷载混凝土采用布料杆浇筑，取倾倒混凝土对模板产生的水平荷载4 KN/m2。由、两项荷载组合，则：q=（1.2×1.4×）×0.85 =（1.2×61.831.4×4）×0.85 =67.83KN/m2 (用于验算模板及其支撑的强度)q2=1.2××0.85=63.07 KN/m2(用于验算模板及其支撑的刚度)C、模板对拉片强度验算a) 对拉片的规格：-3×40×460b) 对拉片布置：横向间距0.6m，纵向距为0.3m。c) 对拉片承受拉力：N=F×0.6×0.3=61.83×0.6×0.3=11.13KNd) 对拉片应力：N/A=9.27×1000/0.67×120 =115N/mm2f=215 N/mm2扁铁对拉片满足抗拉强度要求。D、侧墙模板钢楞间距计算：内外侧墙模板支撑选用248×3.5钢管作内外钢楞，外楞竖向布置，间距60cm，沿高度方向内钢楞按三跨以上连续梁计算。a) 抗弯强度计算内楞的允许跨度b公式：b10fw/F.a10fw/F.a）1/2则：b=（10×215×2×5.08×103/56.8×10-3×800）1/2 =693mmb) 挠度计算内楞的允许跨度 则：b=（150×3×2.1×105×2×12.19×104/56.8×10-3×800）1/4 =844mm取二者中的小值，即 =700mm所以，内钢楞跨度b取700mm（间距为800mm），外钢楞采用内钢楞同一规格。（四）柱模施工方案柱模采用18mm厚复合胶合模板，竖楞采用50×100mm的木枋，木枋均经压刨找平，每20mm一道，柱箍采用100×100mm枋木（单面刨光），根据柱子的截面尺寸柱来确定柱箍间距L（详见下表），最底一层距地面300mm。其板与板块竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。支撑体系采用48×3.5mm钢管支撑。柱子支模图详见图4。柱断面在700以上的均设 14 对拉螺栓拉结，对拉螺栓的间距按柱箍设置。柱箍间距控制要求：序号柱截面L1×b(mm)柱箍间距L（mm）备注11250×800400×400根据计算确定21200×700450×450根据计算确定31000×650500×500根据计算确定4500×500600×600根据计算确定5400×400700×700根据计算确定1、按抗弯强度计算柱箍间距模板的侧压力计算：F=0.22rto12v1/2 式中：F新浇混凝土对模板产生的最大侧压力；r混凝土重力密度，取24KN/m3；to新浇混凝土的初凝时间，按商品混凝土为46h，取to=5h；v混凝土浇筑速度，取v=4m/h；H混凝土侧压力计算位
