大厦幕墙安全施工方案.doc

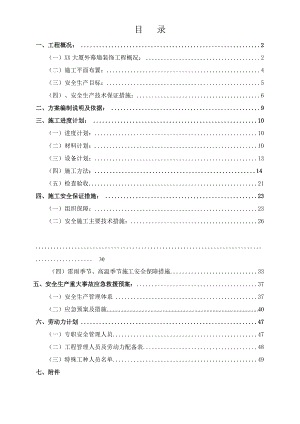

目 录一、工程概况：2（一）XX大厦外幕墙装饰工程概况：2（二）施工平面布置：4（三）安全生产目标：5（四）、安全生产技术保证措施：6二、方案编制说明及依据：9三、施工进度计划：10（一）进度计划：10（二）材料计划：10（三）设备计划：13（四）施工方法：.14（五）检查验收21四、施工安全保证措施：23（一）组织保障：23（二）安全施工主要技术措施：26 . 30（四）雷雨季节、高温季节施工安全保障措施33五、安全生产重大事故应急救援预案：37 （一）安全生产管理体系 .37（二）应急预案及措施40六、劳动力计划47（一）专职安全管理人员47（二）工程管理人员及劳动力配备表48（三）特殊工种人员名单49七、附件安全施工专项方案一、工程概况：（一）XX大厦幕墙装饰工程概况：本工程位于某某市某某新区庆丰路与望湖路交叉口，由XX集团有限公司投资建设，正益集团有限责任公司承建，外幕墙由浙江年代装饰工程有限公司承接施工，本工程大楼共二十二层，结构形式为框架结构，建筑标高87.9米，幕墙标高89.6米，总建筑面积16200，分为主楼、裙房、会所三部分；主楼 4-20层为标准层，层高3.8米，21-22二层为复式层，标高分别为4.2米和4.8米；1-3层为裙房标高14.6米，层高4.8米，大楼东南侧有一3层会所，通过一长约24米高3层的连廊相连接，会所标高同裙房；根据建质【2009】87号文件的规定，本幕墙工程安全专项方案论证的范围是主楼。幕墙工程包括以下内容：干挂石材幕墙、明框玻璃幕墙、玻璃雨篷等项目，幕墙总面积约为16000m 2，其中石材幕墙约10000 m2标高89.6米，明框玻璃幕墙约5600m2，标高约84米，玻璃雨篷面积约400m2。根据招标文件的要求，裙房和会所采用总包脚手架施工，主楼采用吊篮施工。本幕墙工程设计性能要求：根据幕墙设计图纸及高层民用建筑防火规范GB50045-95的规定高度超过50米的公共建筑，其建筑构件的燃烧性能和耐火极限须达到一级，水密性能达到4级，气密性能达到3级，风压内变形性能等级为3级，光学性能3级，建筑外幕墙设计安全使用年限25年。幕墙的材料设计要求：本工程幕墙与主体墙的连接方式：主楼采用预埋件进行连接，裙房、会所采用后置埋件与主体连接；埋件移位或缺失的部位采用后置埋件补埋，埋板采用300*200*8MM厚镀锌钢板及4个M12*160化学锚栓与混凝土墙体作四点锚固；玻璃幕墙采用明框结构，幕墙骨加采用130系列隔热铝型材，表面处理：室外见光部分氟碳喷涂，室内见光部分表面阳极氧化，幕墙玻璃采用6+12A（LOW-E）+6双钢化中空玻璃，主入口雨蓬玻璃采用10+1.52（pvb）+10钢化夹胶玻璃，连接件采用450*300*120MM预埋钢板，钢梁采用250*150*5MM及200*150*5MM钢方通，表面氟碳喷涂，外边一周用3MM铝单位造型包边。石材幕墙：采用30mm国产优质花岗岩，使用前进行石材力学测试，花岗岩石材进场安装前由监理签证现场取样委托有资质的检测机构进行强度测试，质量达到规范要求：吸水率不大于0.8%，弯曲强度不小于8.0MD才可使用。石材钢骨架采用8#热镀锌槽钢5#热镀锌角钢作骨架（钢材使用前现场取样复试合格再使用），电焊条采用金桥牌电焊条，电焊部位防锈处理二遍防锈漆，再刷一遍银粉漆，要求达到全面防锈目的。所有非外露铁件均为Q235B热镀锌处理。 幕墙的主要设计结构方法：本工程玻璃幕墙采用明框玻璃幕墙，幕墙玻璃采用“新宇”牌6+12ALOW-E+6玻璃，骨架采用浙江“栋梁”130系列断桥铝型材，型材立柱间采用250-300MM长铝蕊套连接，横梁与立柱之间通过L63-43*4MM铝角码用3-M6*12机制螺栓固定。石材幕墙：面板采用30MM厚国产花岗岩光面板，骨架立挺与主体之间由二个L100-90*60*8钢角码作中间连接件，首先角码与埋件焊接、再由角码与立挺连接，其连接方式是通过角码上的二个U形孔与槽钢上开的二个园形孔用2-M12*100螺栓连接；横梁与立柱的通过角码连接，立柱与角码连接采用2个M10*25螺栓而横梁与角码通过角码U形孔与横梁螺栓活性连接；上下立挺之间上支点连接采用75354MM内衬钢板与槽钢用M10*250螺栓连接，下支点通过连接板上开的两个U形孔与槽钢活性连接，这种连接方法可以很好克服立挺在焊接过程中由于热应力所产生的弯曲变形，同时也适应幕墙的热胀冷缩变形，此安装方法具有较大的调节范围，适应性好。石材立柱及大楼四个转角部位的钢架外挑分别有205-520MM，采用增加8#及10#镀锌槽钢支撑架增加强度；石材安装方式采用短槽式连接，两短槽边距石材两端不得小于石材厚度的3倍，且不小于90MM、不大于180MM，连接件采用T型4MM厚不锈钢挂件、AB干挂胶固定，石材缝注硅酮密封胶密封。幕墙保温及防火:根据公安部住房和城乡建设部2009年9月发布的民用建筑外保温系统及外墙装饰防火暂行规定,建筑高度大于等于50米，要求采用燃烧性能达到A级的保温材料。本工程石材幕墙保温材料设计采用50MM厚玻璃岩棉符合规范要求。本工程幕墙保温设计要求：玻璃幕墙铝合金型材为隔热型材、玻璃采用6+12A+6LOW-E双钢化中空玻璃，起到双层隔热的效果；幕墙防火设置要求：各层楼板、隔墙外沿间的缝隙采用厚度不小于100MM的防火棉封堵、外包1.5MM厚的镀锌钢板承托，确保楼板、墙体、楼梯、门窗形成全封闭的隔离带，达到防止串烟、起火的目的。幕墙避雷：高度超过50米建筑幕墙为高层建筑幕墙，根据高层建筑幕墙防雷接地的原理，本幕墙工程避雷接地措施：预埋铁件与主体结构连接采用12圆钢焊接，建筑物每三层、顶部及女儿墙顶，用12MM镀锌圆钢横向铺设一条避雷带，并在横向不超过10米设置一个搭接点，同土建均压环有效连接，预埋铁件与立柱之间通过镀锌钢角码进行连接，角码与立柱用2个M12*110MM不锈钢螺栓固定连接，在立柱与横梁接触部分应加衬1MM厚的防腐垫片，减少风压引起的噪音并利于热胀冷缩。玻璃幕墙避雷：每跨立柱垂直相接之间伸缩缝处采用25*150MM铜编织带（用M8*12MM不锈钢螺丝）连接，并接入土建避雷引出线且去掉表面涂层使其保持良好的导电性，搭接长度不小于100MM，检测接地电阻不大于1欧姆，焊接处表面除去焊渣作有效防腐处理。XX大厦工程：建设单位：建筑设计单位： 幕墙设计单位： 审图单位： （幕墙施工图已审核通过并得到结构设计单位认可）总包单位： 监理单位： 幕墙施工单位： （二）施工平面布置： 根据浙江省某某市建设工程文明施工的管理规定，确保生产安全。为创净、畅、宁环境及文明施工现场，结合本工程的实际情况，本工程的平面布置及临时设施安排如下：1、现场临设布置依照并使用总包单位现有的基础设施条件：如硬化路面、水电接口、升降梯、行人道及材料搬运进出通道、安全防护设施、临时办公室并规划临时材料堆放场、加工场、临时仓库等，具体详见附件二：施工现场平面布置图。2、材料堆放布置根据施工现场的实际情况，在工地现场相对安全及便于搬运的区域设置材料的临时堆放场，并设置醒目的标示牌，不同材料分别存放，要求罢放整齐、规格明确，便于施工搬运。在工地现场设临时加工场地及临时材料仓库，加工现场及临时仓库内配备4-6个灭火器，并派专人24小时值班。现场临时用地表用 途面积（平方米）位 置需用时间办公室25-30原有设施至工程竣工仓库80-100见平面布置图至工程竣工工人生活区自行解决现场不设宿舍至工程竣工洗手间原有设施至工程竣工材料临时堆放及加工场地300-400见施工现场平面布置图至工程竣工3、场地环境保护措施：由于幕墙施工的特殊性，产生影响环境的因素较多，我项目部在施工的同时严格执行环境保护法和当地环保部门相关的规定，施工过程中积极采取各种有效的措施减少对环境的破坏，控制加班、尽可能减少现场加工，把石材等加工成品后再运到工在，减少噪音扰民，杜绝同一作业面上下同时施工，在作业区设立围栏并树警示牌。强化对建筑垃圾的管理，设专人每天定时清理出楼层，至室外的垃圾堆放处，再定期清除场外，减少和消除二次污染。设置专职保洁人员，保持现场干净清洁。配合甲方、业主对场内道路及场外马路规定范围内进行清扫，洒水降尘。（三）安全生产目标：为确保本工程安全、高效、优质施工的目标，公司在进场前认真察看工程现场及幕并结合幕墙施工图，认真编制幕墙安全施工专项方案，幕墙施工组织设计、临时用电专项方案及吊篮安装施工专项方案。其中施工组织设计、临时用电专项方案及吊篮安装施工专项方案，已上报监理单位审核；同时与有资质的吊篮生产、租赁单位签订高空作业吊篮设备的租用协议（总包单位与吊篮出租单位签订安全租赁协议书），委托对方进行吊篮的安装、拆卸、维修、日常维护保养工作及施工操作人员的操作培训工作，并明确双方的责任与义务。本工程计划投入ZLP630吊篮28台，第一批安装20台（升降机与塔吊及周边部位无法安装的8台吊篮待其拆除后再安装进行施工）。吊篮安装完毕后（每台吊篮）委托具有资质的浙江省建设工程质量检验站有限公司进行检测，合格后方可使用。（详见附件三：吊篮安装及用电平面布置图）（四）、安全生产技术保证措施：1、建立项目安全管理体系 框架安装一组组长焊工一组组长板块安装一组组长放线测量组组长框架安装二组组长板块安装二组组长打胶组组长材料组组长安全第一负责人项目经理安全第二负责人副项目经理专职安全员 1）分工明确、责任到人：由项目经理 担任本工程安全生产小组长；全权负责本工程的安全生产工作，由项目副经理 、项目技术负责人 协助组长具体落实好工程安全、施工、施工、技术、质量、管理等方面的工作；工程开工前组织全体安全小组成员分析幕墙施工过程中最有可能发生的危险事故，并准对这些常见的事故预防、急救进行一次演练。安全员 主要负责检查施工现场各种安全生产、安全制度、安全措施的落实、特殊工种作业人员是否持证上岗作业等工作，落实安全隐患、不规范操作的预防与整改工作，同时做好全体施工人员的安全教育工作、安全交底工作及安全处罚工作，负责与各班组签订安全生产协议。每月组织全体员工召开一次安全会议，讲评安全生产制度落实情况，针对近期施工中出现的安全隐患及不足之处采取切实有效的措施进行整改并落实到人，同时实行明确的奖罚制度，有权对不执行安全操作规范的施工人员上报公司进行处罚直至开除， 为施工员，安排施工班组每日的施工任务及质量检查工作；质检员 负责质量达标，抓住施工安全、质量、制作、安装、售后服务各个环节，全面做好质量检查
