大体施工方案最终版.doc

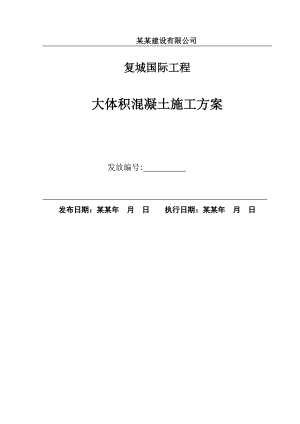

某某建设有限公司复城国际工程大体积混凝土施工方案发放编号: 发布日期：某某年 月 日 执行日期：某某年 月 日 施工方案内部审批记表工程名称复城国际工程报审时间某某年6月27日施工组织设计/施工方案名称2#楼大体积混凝土施工方案项目技术经理(签名)审报负责人(签名)参与编制人员(签名)项目部审核意见：经目经理(签名)： 项目公章：审批日期： 年 月 日 编 制 说 明1 编 制 依 据1.1复城国际项目施工图纸1.2 相关规范。1.2.1 建筑施工手册（第四版）1.2.2 建筑工程施工质量验收统一标准GB50300-20011.2.3 混凝土结构工程施工质量验收规范GB50204-20021.2.4 地下防水工程质量验收规范GB50208-20021.2.5 混凝土泵送施工技术规程JGJ18-20031.2.6 大体积混凝土施工规范GB50496-20092 编 制 人 员编制人员姓名 职 务 谢世波 项目技术负责人谢阳明3、发放范围：建设单位：某某置业有限公司项目工程部监理单位：四川省中冶建设工程监理有限责任公司项目管理部项目经理部：项目经理、生产副经理、技术部工程部、商务合约部、采购部、安全部目 录1、地下室底板工程概况 1.1 底板结构设计概况1.2筏板厚度及标高1.3 浇筑难点2、施工部署2.1 施工目标2.2 施工浇筑段的划分2.3 施工组织2.4主要设备、仪器及材料部署 2.5 施工准备2.6 混凝土浇筑进度计划3、施工方法3.1混凝土原材料3.2 配合比计算3.3材料及设备的储备3.4混凝土出站质量控制以及现场质量控制3.5生产任务组织、现场浇筑组织3.6混凝土浇筑施工工艺4、质量安全保证措施 4.1 质量管理措施4.2应注意的质量问题4.3 成品保护措施4.4 施工管理措施4.5 安全技术措施4.6质量通病防治措施一、地下室底板工程概况1.1 地下室底板结构设计概况本工程为某某置业有限公司投资开发建设的一个以写字楼、高层住宅、商场为主的具有多种形态形式的建筑群，位于某某市高新区益州大道南侧，规划总建筑面积约 34万平米。地下3层，局部2层，地下建筑面积约98000 ，地上2330层。以2#楼为代表分析，基础结构形式：塔楼部分为筏板基础，厚度为2900，电梯井局部为5800mm，强度等级为C40，抗渗等级为0.6MPa；地下室附楼(车库)为抗浮筏板基础，厚度为1000mm, 强度等级为C40，抗渗等级为0.8MPa。由于塔楼筏板基础厚度为29005800mm（电梯井）不等，为大体积混凝土，故在混凝土的浇注、养护、抗裂措施是本方案的重点、难点。1.2 以2#楼为代表，2#楼筏板厚度及标高详见下表±0.000高程489.8m筏板厚度及标高筏板厚度筏板面标高筏板底标高2.9m14.0m16.9m5.8m14.0m19.8m裙楼筏板厚度及标高底板厚度底板面标高底板底标高1 m14.0m15.0m2.9m、5.8 m筏板面积1402 m22.9m、5.8 m筏板砼量约4316.8m3砼强度等级筏板C40 p6附楼筏板C40 p8注：表中数据仅作为施工参考，不作为结算依据。1.3 浇筑难点 地下室工期较为紧张，一次性浇注体量大，连续浇注时间长。二 施工部署2.1 施工目标2.1.1质量目标 按国家相关验收标准一次性验收合格。2.2.2 进度目标：每个施工段筏板基础混凝土浇筑确保3天完成。2.2.3安全目标：创某某市安全文明施工标准化工地 。按职业健康安全管理标准进行管理，杜绝重大火灾事故，杜绝高空坠落、物体打击、触电事故造成的人员死亡，杜绝重大机械事故，杜绝急性中毒事故。2.2.4职业健康安全施工目标：尽最大限度降低现场噪声，施工污水排放前进行沉淀净化，油漆无遗洒，废弃物分类堆放，最大限度节约能源资源。2.2.5文明施工目标：文明施工目标为创“某某市安全文明施工标准化工地”。2.2 浇注施工段的划分本工程筏板大体积混凝土的浇注为连续浇注，分别以各栋塔楼筏板为施工段，裙楼地下室以后浇带划分为施工段，目前以2#楼筏板基础周围后浇带范围为一个浇筑施工段进行分析。具体浇筑顺序如下：2#楼筏板基础：由于混凝土体量较大，考虑用三台地泵同时进行浇筑。首先二台地泵对电梯基础同时浇筑，另一台地泵以2-A轴向2-F轴方向浇筑，电梯基础浇筑到筏板底相平时，三台地泵以2-A轴向2-F轴方向推进浇筑。其他施工段根据实际情况，混凝土浇筑从一段向另 一段推进。2.3 施工组织2.3.1 施工管理人员组织机构及值班表详第4章混凝土后台值班表“复城国际工程筏板砼浇筑施工值班表”。2.3.2施工人员配置详第4章混凝土后台值班表“复城国际工程底板砼浇捣施工劳务队伍值班表”。2.4主要设备、仪器及材料部署序号名称规格单位数量负责人备注1塔吊QTZ80(5513)台1曹伟垂直运输2混凝土输送泵HBT80地泵台3陈苦练砼泵送3混凝土罐车12m3台18陈苦练每台泵配置6台4插入式振动棒ZX-50(6m)台15劳务负责人砼振捣5插入式振动棒ZX-30(6m)台8劳务负责人砼振捣6全站仪台1祝蒙轴线、高程测量7水准仪S3台1祝蒙标高控制8塔尺5m把2祝蒙标高控制9对讲机个6劳务负责人10钢尺50m把1祝蒙日常放线11电子测温仪JDC-2套1谢阳明砼测温12塑料薄膜1mmm21900刘继强砼保温养护13麻袋条5000刘继强砼保温养护14彩条布m21900刘继强下雨时砼覆盖养护2.5施工准备2.5.1 技术准备负责人事 项技术部对接设计院解决图纸问题。谢世波组织编制底板大体积混凝土施工方案，对管理人员进行技术交底，底板施工总进度控制。陈苦练向混凝土搅拌站提供底板混凝土等级等设计参数以及备料计划。陈苦练混凝土浇筑方向，底板混凝土浇筑进度，防雷接地、给排水、电气、电梯等预留预埋设计协调问题。陈苦练编制底板混凝土浇筑技术操作要领及注意事项，配合底板浇筑完毕成品保护。祝蒙配合底板浇筑标高的控制。每次浇筑前复核标高2.5.2 现场准备负责人事项曾道幸1、负责水泵、供水管等供水排水系统的检查，要保证排水系统通畅；2、塔吊、各种钢筋加工机械等设备相关线路要及时搭设，以及安装调试；3、地泵的线路及时搭设，并安排好电工值班人员。刘继强1、养护物资的购买；2、测温设备（测温头、测温导线、测温仪）测温表格要落实到位。刘继强1、取得容易损坏件供应商、零星材料、工具等供应商工作，保证混凝土浇筑时的供应。王柳负责试模的清点工作，如试模不够提计划；刘志成1、负责浇筑前的具体工作计划安排；2、管理人员值班安排；3、值班表安排的落实，具体到每一个管理人员。邵重绪1、应急资金的落实。谢世波陈苦练完成管理人员的技术交底。完成班组长和工人的技术交底。李龙辉1、对混凝土浇筑过程中质量监督。李舸1、混凝土浇筑过程中安全文明施工管理办法，并对劳务队交底。张超1、负责与气象站联系，了解混凝土浇筑时的天气情况。2、后勤安排，食堂夜宵安排.曾道幸1、负责与供电局联系了解是否停电以及检修计划。陈苦练1、负责原材料砂，水泥，石的储备问题以及供应商原材料储备问题的解决，深入供应商厂家进行落实。2、设备方面的泵车，搅拌机以及运行线路的落实。3、混凝土生产线提前检修及调试。4、对备用站的备料情况进行考察。陈苦练底板混凝土需用计划。陈苦练1地泵平面布置；2马道硬化。谢阳明大体积混凝土温度测温。陈苦练混凝土泵车现场交通组织。2.5.3 混凝土浇筑平面布置混凝土浇筑泵管架设及泵车布置详下图：2.6在混凝土浇筑过程中用木脚手板铺设一条临时施工通道。2.7 混凝土浇筑进度计划，每个施工段混凝土浇筑时间为72小时三 施工方法3.1 混凝土原材料混凝土原材料如下：水泥选用峨胜水泥厂生产的P·O42.5R水泥，本水泥符合现行国家标准硅酸盐水泥、普通硅酸盐水泥（GB 175）和矿渣硅酸盐水泥、火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥（GB 1344） 的要求。P.OP.O42.5水泥 技术指标细 度3d强度28d强度安定性初凝时间终凝时间5%29±3Mpa 50±3Mpa合格185min4.25h拌合用水拌合物用水为地下水和自来水混合使用，经四川省地勘局某某岩土水质检验中心检定合格符合国家现行标准混凝土拌和用水标准（JGJ 63）的要求。 掺合料粉煤灰选用某某搏磊有限公司供应的级粉煤灰（白马电厂、泸州电厂），该材料符合国家现行标准用于水泥和混凝土的粉煤灰（GB 1596）、粉煤灰在混凝土和砂浆中应用技术规程（JGJ 28）、粉煤灰混凝土应用技术规范（GBJ 146）和用于水泥和混凝土中的粒化高炉矿渣粉（GB/T 18046） 的要求。 搏磊级粉煤灰 技术指标烧失量含水率需水量比细度5%1%95%12%骨料选用新津、彭山的优质连续级配水洗骨料，其压碎指标、针片状含量、含泥量、泥块含量等指标均达到国家标准要求。外加剂选用中建商品混凝土公司外加剂厂生产的聚羧酸高性能减水剂，此产品减水率高，符合现行国家标准混凝土外加剂（GB 8076）的要求。外加剂 技术指标含固量减水率掺量24%18%-25%0.8%-1.5%膨胀剂高性能膨胀抗裂剂，属硫铝酸钙类混凝土膨胀剂。该产品掺量低、膨胀率高、碱含量低、坍落度损失小、强度高，同时还具有降低混凝土水化热的特点，膨胀剂运到工地应进行限制膨胀率检测，合格后方可使用。掺膨胀剂混凝土的性能应满足下表要求：(1)补偿收缩混凝土的性能项目限制膨胀率(×10-4)限制干缩率(×10-4)抗压强度(MPa)龄期水中14d空气中28d28d性能指标1.53.025.0(2)填充用收缩混凝土的性能项目限制膨胀率(×10-4)限制干缩率(×10-4)抗压强度(MPa)龄期水中14d空气中28d28d性能指标2.
