多层实验综合教学楼施工组织设计#湖北#框架结构#投标文件.doc

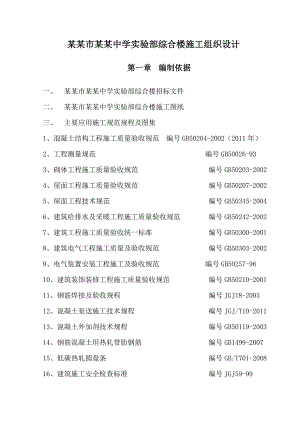

某某市某某中学实验部综合楼施工组织设计第一章 编制依据一、 某某市某某中学实验部综合楼招标文件二、 某某市某某中学实验部综合楼施工图纸三、 主要应用施工规范规程及图集 1、混凝土结构工程施工质量验收规范 编号GB50204-2002（2011年）2、工程测量规范 编号GB50026-933、砌体工程施工质量验收规范 编号GB50203-20024、屋面工程施工质量验收规范 编号GB50207-20025、屋面工程技术规范 编号GB50345-20046、建筑给排水及采暖工程施工质量验收规范 编号GB50242-20027、建筑工程施工质量验收统一标准 编号GB50300-20018、建筑电气工程施工质量及验收规范 编号GB50303-20029、电气装置安装工程施工及验收规范 编号GB50257-9610、建筑装饰装修工程施工质量验收规范 编号GB50210-200111、钢筋焊接及验收规程 编号JGJ18-200312、混凝土泵送施工技术规程 编号JGJ/T10-201113、混凝土外加剂技术规程 编号GB50119-200314、钢筋混凝土用热轧带肋钢筋 编号GB1499-200715、低碳热轧圆盘条 编号GB/T701-200816、建筑施工安全检查标准 编号JGJ59-9917、混凝土强度检验评定标准 编号GB50107-201018、建筑工程文件归档整理规范 编号GB/T50328-200119、建筑工程项目管理规范 编号GB/T50326-200620、混凝土结构施工图平面整体表示方法制图规则和构造详图 编号11G101-111G101-321、建筑物抗震构造详图 编号11G329-1第二章 工程概况一、工程概况 本工程为某某市某某中学实验部综合楼，位于某某市丝宝中学内，建筑基地面积371.70平方米，总建筑面积1486.80平方米。建筑高度：14.40M。室内外高差：0.90M。本工程地上四层，层高为3.6M。建筑结构形式为框架结构，建筑耐火等级：二级。建筑使用年限：50年。抗震设防烈度：7度。建设单位为某某市某某中学，设计单位为中铁第十一工程局勘测设计研究院。二、土建、安装工程概况1、工程做法本工程屋面为上人屋面，外墙为涂料和面砖等具体按图纸施工。2、工程结构本工程为钢筋混凝土框架结构，基础采用整板基础，基础板厚400，乙类抗震设防，结构抗震等级为三级。建筑耐火等级二级。混凝土强度等级为基础垫层C15，基础梁、板、柱为C25，框架梁板为C25，构造柱、圈梁、过梁等其它现浇构件为C20。 标高+0.000以下砌体采用MU15混凝土普通砖与M10水泥砂浆实砌240厚。填充墙采用加气混凝土砌块，外墙、楼梯间为200厚的粉煤灰加气混凝土砌块；卫生间周边隔墙墙底180高为混凝土多孔砖，其余部位为100粉煤灰加气混凝土砌块；其余填充墙为100的加气混凝土砌块。3、安装工程未提供图纸，按建筑面积计算单价。若有幸中标，中标后我们按照施工图编制详细的施工方案。第三章 施工组织机构及劳动力组织为确保优质、高速、安全文明地完成工程的建设任务我公司配备有丰富施工经验的担任项目经理，对工程施工进行组织、指挥、管理、协调和控制。项目经理部本着科学管理、精干高效、结构合理的原则，设项目经理一名、项目总工程师一名、土建和安装项目副经理各一名组成项目领导层。下设“五部一室”，即工程技术部、质量安全部、经营财务部、器材物资部、安装工程部、综合办公室，组成项目管理层项目经理部主要施工管理人员见附表。项目组织机构见下页图所示：劳力准备：及时建立健全项目部的组织机构，组建精干的施工队组。认真考虑专业、工种的合理配合；坚持合理、精干的原则，及时向施工队组、工人进行入场教育及施工组织设计、质量计划和技术要求标准的交底，同时健全各项管理制度，以便于施工项目的规范管理。根据计划组织各工种劳动力进场。主要工种劳力：在基础、结构施工阶段，组织木工1020人、钢筋工1020人、混凝土工1020人、电（管）工2人、架子工510人、起重工1人、瓦工1020人、机械工4人、电焊工3人、电工2人、管工2人等完成各项施工任务；在装修阶段组织抹灰工20人、安装工10人、架子工10人、机械工8人、油工10人、防水工5人等进行装修工程施工及水暖电卫安装等。整个施工过程平均劳动力40人，高峰期60人。项目经理项目工程师项目副经理内业技术计划统计安装工程加工材料机械电气预算劳资财务质量监查安全监查计量管理测量实验生产调度档案资料钢筋翻样施工班组施工班组第四章 施工准备本工程工期紧，任务重，施工部署按照“先下后上、先土建后安装，先结构后装饰”的原则，实行平面分区，立体分层，的施工方法，按照系统工程原理，精心组织各工种、各工序的作业，对工程的施工过程、进度、资源、质量、安全、成本实行全面管理和动态控制。1、做好调查工作1)气象、地形和水文地质的调查掌握气象资料，以便综合组织全过程的均衡施工，制定夏季、雨季、大风天气的施工措施，根据水文地质及气象情况，相应地采取有效的防排水措施。2)各种物质资源和技术条件的调查由于施工所需物质资源品种多，数量大，故应对各种物质资源的生产和供应情况、价格、品种等进行详细调查，以便及早进行供需联系，落实供需要求。由于施工用水、用电量均对施工影响较大，用电的起动电流大，负荷变化多，移动式、手动式用电机具多，因此，对水源、电源等的供应情况应做具体落实，包括给水的水源、水量、压力、接管地点；供电的能力、线路距离等。2、做好与设计的结合工作由公司技术部门组织项目部相关人员认真学习图纸，并进行自审、会审工作，以便正确无误地施工。通过学习，熟悉图纸内容，了解设计要求施工达到的技术标准，明确工艺流程。进行自审，组织各工种的施工管理人员对本工种的有关图纸进行审查，熟悉和掌握图纸中细节。组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。组织图纸会审，由设计方进行交底，理解设计意图及施工质量标准，准确掌握设计图纸中的细节。3、建筑材料的准备1)根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，作为备料、供料工作和确定仓库、堆场面积及组织运输的依据。本工程主要材料计划见附表-3。2)根据材料需用量计划，做好材料的申请、订货和采购工作，使计划得到落实。3)组织材料按计划进场，并做好保管工作。4、构配件及半成品的加工订货准备根据施工进度计划及施工预算所提供的各种构配件及半成品数量，编制相应的需用量计划。积极联系厂家、货源。 第五章 施工部署 在综合楼7-8轴处安装龙门架解决建筑材料的垂直运输。在楼南侧设置钢筋加工场地、木工场地，模板、钢管、周转工具堆放场地，装修材料场地。其它设备的选择参照主要施工机械设备表。施工机具设备一览表名称规格单位数量电焊机20KW台2砂轮切割机150台1台钻16×12.7台1气焊工具台1砂轮机500台1切断机QJ40-1 7KW台1调直机GT4/14 9.5KW台1弯曲机GW40 3KW台1龙门架20m台1电锯MJ104 3KW台1打夯机台1闪光对焊机75KVA台1电渣压力焊机1000A 台 1第 六 章 主要分部分项工程施工方法一、施工测量 本工程平面尺寸约为40.4m×9.2m，根据其外形特点，拟定建筑施工控制网为方格网，采用直角坐标法放线。以建设单位提供的平面和高程控制点为依据，根据设计对本工程平面坐标和高程的要求，准确地将建筑物的轴线与标高反映在施工过程中，严格按工程测量规范要求，进行控制点的加密和放样工作。主要测量人员及仪器：选用J2激光经纬仪一台、精密水准仪一台、50m钢卷尺一把，配备经验丰富的测量员来完成工程施工全过程的测量放线工作。建立施工平面控制网：根据甲方提供的坐标控制点为测量放线依据，结合施工图进行施工测量定位放线，确定出如下图所示的测量控制主轴线。控制点的设置考虑在场内不易破坏和通视条件较好的位置，并设置永久标识。主轴线的定位与放线：1、垫层施工时主要轴线的定位与放线垫层施工时,依据就近原则将方格网中的控制轴线用经纬仪投至基坑底的施工区域内，基坑的轴线即从附近的控制轴线通过钢尺丈量。控制轴线的标定在施工前期采用50×100×1000木桩钉设，当一部分垫层施工完后可直接在垫层上弹墨线及标红三角。木桩钉设的控制轴线，每次使用前必须拉麻线校核木桩有无移动。垫层施工完后地面上的方格控制网必须全部引测到基坑内以便检查底板边线和基坑的轴线位置。2、高程控制1)建立首级水准控制网土方开挖时先根据业主移交的水准点在施工场区周围建立首级水准控制网。本工程首级水准控制网至少由六个以上的水准控制点组成。水准控制点标记在场区四周稳固的构筑物上以方便使用。因土方工程中可能会引起基坑四周地面沉降，故应另行在场区外侧建筑物上设置两个永久性的水准点，以作为首级控制网的监测点。2)高程控制基础施工阶段先根据首级水准控制网在基础四周的围墙上建立二级水准控制网，施工时依据就近原则，从施工区域附近的二级水准控制点引测施工控制标高并与相邻的二级水准点进行对照闭合。二级水准控制网用水准仪结合吊钢尺的方法测设。一层结构施工完后，即将业主给定的建筑物±0m层标高通过外墙柱引测至该结构层，然后用S3级自动调平水准仪抄平，弹出该楼层500mm处水平线。3、沉降观测根据城市测量规范、水准测量规范及设计要求，为及时了解沉降变形情况，应在建筑物四周设沉降观测点。在建筑物周围布设三个水准点作为工作基点。沉降观测将由有资质的专业施工队伍完成。二、土方工程根据工程结构情况，为便于机械施工，大面积开挖、碾压。土方开挖均采用大开挖。土方采用机械配合人工开挖，汽车运输到指定地点，土方回填前，清除基坑内的积水和杂物。回填时分层进行，层层取样，每层虚铺土厚度不大于300mm，每层须8吨压路机分层碾压压实系数不小于0.97。分层密实度做干密度和压实系数检验。碾压夯实之前，回填土初步平整，不留间隙。三、砼垫层施工砼采用商品砼，搅拌车运至现场后用
