多层办公室综合楼施工组织设计#湖南#框架结构#长螺旋灌注桩基础.doc

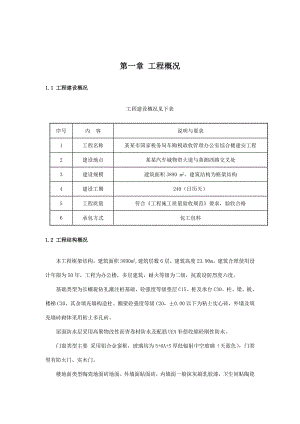

第一章 工程概况1.1 工程建设概况工程建设概况见下表序号内 容说明与要求1工程名称某某市国家税务局车购税政收管理办公室综合楼建安工程2建设地点某某汽车城物贸大道与蒸湘西路交叉处3建设规模建筑面积3890 m2，建筑结构为框架结构4建设工期240（日历天）5工程质量符合工程施工质量验收规范要求，验收合格6承包方式包工包料1.2 工程结构概况本工程框架结构，建筑面积3890m2,建筑层数6层，建筑高度23.90m。建筑合理使用设计年限为50年，工程为办公楼，多层建筑，耐火等级为二级，抗震设防烈度六度。基础类型为长螺旋钻孔灌注桩基础，砼强度等级垫层C15、桩及承台C30、柱、梁、板、楼梯C30，其余填充墙构造柱、圈梁砼强度等级C20，±0.00以下为粘土实心砖，外墙及填充墙砖砌体采用粘土多孔砖。屋面防水层采用高聚物改性沥青卷材防水及配筋UEA补偿收缩砼刚性防水。门窗类型主要 采用铝合金窗框，玻璃均为5+6A+5厚低辐射中空玻璃（天蓝色），门类型有防火门、实木门。楼地面类型陶瓷地面砖地面。外墙面贴面砖，内墙面一般抹灰刷乳胶漆，卫生间贴陶瓷地面和墙面砖。室内给（冷）水管，立管，横支管采用衬塑铝合金管，热熔连接；室外给（冷）水管采用PE给水管，热熔连接；室内排水采用PVC-U塑料排水管，粘接；室外排水管采用PVC双壁波纹管，承插连接；排水通气管采用PVC-U排水管；消防管采用内外壁热镀锌钢管，管径大于或等于100采用卡箍连接。电气安装，采用220/380V电源，低压配电方式为放射式，照明选用BV-500V型导线穿PVC管沿墙及楼板暗敷，照明为单相两线，均为BV-0.5-2X2.5/FPC16:插座为单相三线，均为BV-0.5-3X4/FPC20.灯具为双管日关灯和吸顶灯。本工程防雷接地，电气设备的保护接地共用统一的接地极，要求接地电阻不大于1欧姆。 施工条件：基本具备施工条件。 本施工组织设计依据：建筑工程施工质量验收规范与统一标准(GB50300-2001)地基与基础施工及验收规范(GBJ202-83)工程建设标准强制性条文建筑施工安全检查标准JGJ59-99 企业自有验收标准1.3 现场施工条件 基本具备开工条件，场地处于某某汽车城物贸大道与蒸湘西路交叉处，施工安全和文明施工标准较高。第二章 施工组织与部署2.1工程施工管理目标 项目部积极推行GB/T190012000质量管理体系要求，贯彻公司“精益求精，出类拔萃”的质量方针，上下齐心一致，按设计要求和现行施工规范和质量标准施工，确保工程质量合格。施工目标一览表序号工程目标目标内容1工期目标确保总工期240天2质量目标符合工程施工质量验收规范要求，验收合格3职业健康安全目标杜绝重大火灾事故，高空坠落、物体打击、触电事故造成的人员死亡，杜绝重大机械事故，杜绝急性中毒事故。4环境目标采取预防为主，防治结合的办法，尽最大限度降低现场噪声，施工污水排放前进行沉淀净化，土方、材料外运无遗洒，废弃物分类堆放，回收可再利用的废弃物，最大限度节约能源资源。5文明施工目标施工中必须时刻注意业主、公司的社会影响，结合我公司现场综合考评制度和标准规范现场管理，以提高业主和公司的社会效益及形象。施工现场按文明施工规定及省建委施工现场综合考评要求进行施工现场布置，采用封闭式管理，严格遵守所有规章制度，服从安管人员指挥。6安全目标保证在本工程施工过程中，杜绝一切质量、安全、火灾事故发生，实现本工程安全生产“三零”。2.2 施工部署2.2.1 部署的原则 1 施工部署的总方针:以确保工程目标为前提，以公司实力和建筑市场情况为基础，以工程实际情况为依据进行人、财、物的部署，并在施工过程中进行动态控制。 2 发挥我公司具有大批各类专业技术管理人员的施工经验优势，按管理模式对该项目进行动态管理，圆满实现各项施工目标。 3 发挥企业优势，在施工机具设备，周转材料，劳动力等方面加大投入，进而达到集中优势力量在最短的时间内生产出最优的产品，创造出最好的经济效益和社会效益的目的。 4 现场项目经理部将对本工程实行目标管理，对外代表公司履行合同，对内对各项工作进行指挥、调度、管理和协调。配备技术、施工、质安、材料、后勤等部门全面负责工程施工，施工期间未经业主允许不更换易人，建立全面责任承包制，代表公司具体对工程施工进行全过程管理确保本工程按时按质地顺利完成。2.2.2 组织机构框图公司项目经理职能部门生产经营科材料设备科技术科质安科砌筑班木工班钢筋班架子班油漆涂料班电焊冷作班维护班给排水安装班电气安装班2.3 施工顺序 整个工程分为准备阶段、地基与基础工程施工阶段、主体工程施工阶段、装饰装修工程阶段、水电弱电安装等工程施工阶段、收尾竣工验收阶段。各施工段本着先地下,后地上；先结构后安装,先安装后装饰；在结构施工阶段以土建施工为主，安装各种预埋穿插进行；装饰施工阶段各专业工种与土建交叉作业，同步施工的原则进行施工的安排。项目部统一组织安排、组织生产，具体准备组织如下：现场设砼和砂浆搅拌机，砂、石堆场；现场设钢筋、木工模板加工棚和材料、成品堆场，钢筋现场加工成型；2.3.1 施工人员组织施工管理人员：在公司范围内选调专业理论基础好，具有丰富管理经验、身体健康、有工作责任感的管理及专业技术人员组成能连续指挥生产的管理班子。专业生产工人：从各施工分公司、安装分公司选调思想素质好、技术水平高、组织纪律性强的专业班组，并组织充足的后勤服务、设备维护、特种工作人员。所有专业生产工人均持证上岗。2.3.2 施工设备的组织大型设备由公司设备公司组织调配；小型设备由项目部调集。根据工程量的大小和现场场地情况，投入机械设备，以保证施工机械充足的工作能力。2.3.3 材料周转和投入、组织钢管扣件及支撑系统-由公司材料公司确保优先提供使用。胶合模板、木材、枋-由项目部自行购置，根据工程量大小及配模方案一次性购入，以获取优惠价格并减少二次转运费用。钢材、水泥、砌体、商品混凝土-选择由公司材料分公司按ISO国际质量标准要素，评审资质合格的厂家产品，项目部严格执行“采购”质量要素要求，优中择优，并加强现场检验手段，以确保工程结构质量。砂、石-采用就近取材的原则，在确保质量的基础上，选择材质合格、运距最近、费用经济合理的砂石场购买。2.3.4 施工通讯系统所有管理人员均配备手机并保持畅通。2.3.5 工程资金管理工程款付至公司帐号，专款专用。严格执行国家的有关财经法规和公司财务制度。2.3.6 建筑工程质量控制资料管理运用计算机系统进行全过程控制资料跟踪管理，确保资料准确、及时、真实。2.4 施工平面布置 布置原则及说明 1 本着“经济、科学、合理、适用、文明”的原则，经济合理，科学利用现场，有利于工程顺利进行，将对周围环境影响降到最低水平，减少现场二次转运，降低工程成本。 2 分阶段性布置原则:针对工程施工特点,将该工程划分为基础结构、主体结构、全面装饰、室外工程及收尾施工四个阶段分别布置，满足业主对于工期的要求，科学合理地利用好现场场地、布置好施工设备，处理好交叉施工作业的矛盾。 3 全面贯彻实施“省文明施工现场管理要求”，按照我公司内部关于现场布置的有关标准规定，学习他人的先进经验，结合我公司资源储备和保障能力，进行总平面布置。 4 充分利用现有场地和业主空地，不多占，不浪费，综合考虑土建、水电安装两大专业队伍所必须的临建，合理布置，注重功能，协调一致。5 注重文明施工、场地绿化和环境保护。6消防系统，消防水管引进后在临建设施和木工棚、油料库等重点防火部位附近设置消防用消火栓。7施工现场砼硬化，做到文明施工。8施工现场建筑物、龙门吊周围设砖砌排水沟，所有生产、生活污水经沉淀池后再集中排入市政污水井内。9具体施工平面布置见后附图1。10地下管线地上设施周围建筑物保护措施在土方开挖前要求会同建设、规划等部门，对现场认真进行勘察，对有可能埋有地下管线的部位要采取人工开挖，查明情况后，根据现场实际情况采取相应的保护或加固措施后，才能进行桩基础的施工。第三章 主要项目施工方法3.1 桩工程3.1.1 本工程基础采用长螺旋钻孔灌注桩基础。3.1.2 长螺旋钻孔灌注桩基础施工流程 定桩位、复核钻机就位钻进至设计深度终孔验收地泵安装调试连接混凝土输送泵管灌注混凝土清土提升钻杆混凝土灌注至设计桩顶上0.5m起吊钢筋笼、振动锤启动振动锤、下插钢筋笼钢筋笼插至设计标高施工完成转移钻机施工下一条桩桩基检测3.1.3施工工艺3.1.3.1钢筋进场和复试取样钢筋进入施工现场后，项目部由专人及时填写送检委托单，内容包括产品名称、产地、品种、规格、型号、进货数量、进货日期、使用部位及堆放场地，并附产品质量证明单或产品合格证原件，当无原件时可使用加盖经销商单位红章的复印件，通知监理单位进行抽样送检。对于一次样品检验不合格的，应及时通知建设单位或监理单位，进行双倍取样复试。复试仍为不合格的，视情况作出降级或作废处理，对已复试合格的钢筋原材立标识牌并注明使用部位。3.1.3.2施工机械选择针对本场地地质条件，本方案采用履带式长螺旋多功能打桩机，并配备中型挖掘机。3.1.3.3定位测量放线以业主提交的测量控制基准点为控制点，建立闭合导线控制网，测定罐中心点，并报监理公司验收签字认可后开始放放桩位。按施工图用钢尺放桩位，并作好记录、校验、复检，由监理单位现场验收。桩位用钢筋做好标记，并加以保护，以便施工桩位定位。施工桩位一般使用钢筋头进行施放，每个桩位应注明柱位编号。3.1.3.4成孔钻机就位后，进行预检，钻头中心与桩位偏差小于20mm，然后调整钻机，用双垂球双向控制好钻杆垂直度，合格后方可平稳钻进。钻头刚接触地面时，先先关闭钻头封口,下钻速度要慢。正常钻进速度可控制在11.50m/min ，钻进过程中，如遇到卡钻、钻机摇晃、偏移，应停钻查明原因，采取纠正措施后方可继续钻进。钻出的土方及时清理，并统一转移到指定的地方堆放。用钻杆上的孔深标志控制钻孔深度，钻进至设计要求的深度及土层，经现场监理员验收方可进行灌注混凝土施工。3.1.3.5砼泵送料成桩地泵安放位置应合理，输送混凝土的管路尽量减少弯管，以利输送混凝土。进场的混凝土必需符合设计及规范要求，混凝土塌落度应控制在180220mm并具有较好的和易性、流动性，现场检验混凝土塌落度，不合格要求的砼不得用于本工程。泵送混凝土应连续进行，地泵料斗内的混凝土高度一般不得低于40cm，防止吸进空气造成堵管。提升钻杆接近地面时，放慢提管速度并及时清理孔口渣土，以保证桩头混凝土质量。有专人负责观察泵压与钻机提升情况，钻杆
