外输管道工程施工组织设计.doc

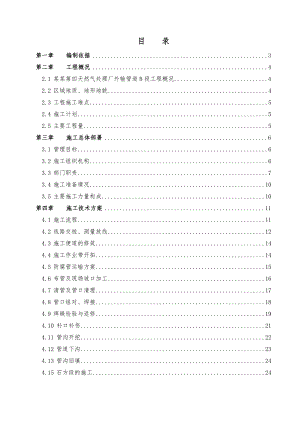

目 录第一章 编制依据3第二章 工程概况42.1 某某第四天然气处理厂外输管道B段工程概况42.2 区域地质、地形地貌42.3 工程施工难点52.4 施工计划52.5 主要工程量5第三章 施工总体部署63.1 管理目标63.2 施工组织机构63.3 部门职责73.4 施工准备情况103.5 主要施工力量构成10第四章 施工技术方案114.1 施工流程114.2 线路交桩、测量放线124.3 施工便道的修筑144.4 施工作业带开拓144.5 防腐管运输方案154.6 布管及现场坡口加工164.7 清管及管口清理174.8 管口组对、焊接184.9 焊缝检验与返修194.10 补口补伤214.11 管沟开挖224.12 管道下沟234.13 管沟回填244.15 石方段的施工244.16湿地水网段的施工254.17 清管及试压254.18 三桩埋设264.19 植被恢复防风固沙施工方案27第五章 主要施工机具、设备、材料需要计划28第六章 质量保证措施及HSE管理措施306.1 质量控制机构306.2 质量方针、质量目标306.3 各个质量控制点人员的职责316.4 安全管理措施316.5 环境保护措施35第七章 工期保证措施367.1 计划控制367.2 合同控制367.3 现场控制377.4 施工调度控制37第八章 雨季施工技术措施378.1 雨季施工前的检查与防范378.2 雨季施工设备管理378.3 雨季施工对材料的管理388.4 雨季施工技术措施388.5 雨季施工HSE措施38第九章 文控和电子文档管理措施399.1 文控管理措施399.2 电子文档管理措施39第十章 工程质量目标4010.1 质量目标4010.2 质量目标领导小组4110.3 小组职责41第一章 编制依据1.1设计图纸 集-18155；1.2油气长输管道工程施工及验收规范 GB 50369-2006；1.3钢制管道焊接及验收规范 SY/T4103-2006；1.4石油天然气钢制管道无损检测 SY/T4109-2005；1.5油气输送用钢制弯管 SY/T5257-2004；1.6石油天然气工业输送钢管交货技术条件第2部分：B级钢管 GB/T 9711.2-1999；1.7现场设备、工业管道焊接工程施工及验收规范 GB50236-98；1.8石油天然气建设工程施工质量验收规范 输油输气管道线路工程 SY4208-2008；1.9石油工程建设施工安全规定 SY6444-2000；1.10油气管道穿越工程施工规范 GB50424-2007；1.11辐射交联聚乙烯热收缩套（带） SY/T4054-2003；1.12埋地钢制管道外防腐修复技术规范 SY/T5918-2004；1.13长庆建工压力管道安装质量管理体系手册 Q/CJG2031-2009；1.14长庆建工压力管道安装质量管理体系控制程序 Q/CJG2032-2009；1.15焊接工艺评定WPQR-L450-SMAW/FCAW-5GX-；1.16焊接工艺评定WPQR-L450-GMAW-5GX-；1.17焊接工艺评定WPQR-L450-SMAW-5GX- 第二章 工程概况2.1 某某第四天然气处理厂外输管道B段工程概况某某第四天然气处理厂外输管道全线共分为三段线路，具体为：第四处理厂清管站（A段）、清管站内蒙界（B段）、内蒙界榆林末站（C段）。线路经过鄂尔多斯市鄂托克前旗、乌审旗、榆林市榆阳区。沿线交通条件较为便利，主要有敖达线、达掌线、榆补路及气田内部道路和乡村道路。本工程线路为清管站内蒙界（B段），西起内蒙古自治区鄂尔多斯市沙利镇通斯村清管站，东至内蒙古自治区鄂尔多斯市纳林河乡金水湾村陕蒙交界处，管线大致呈东西走向，线路水平长度29.497Km。管道沿线地区划分为一、二级地区，一级地区管线规格为螺旋缝埋弧焊钢管L450-1016×11.1，二级地区管线规格为螺旋缝埋弧焊钢管L450-1016×12.7；出清管站后200m，2#、3#阀室前后50m，及单出图穿越段管线规格为直缝双面埋弧焊钢管L450-1016×15.9。管线设计输送能力为80×108m3/a，设计压力6.3MPa。设计管底埋深2.5m，作业带宽度为22m，高地下水位段及流动沙丘段作业带宽度为24m。管道防腐采用外防腐层结合阴极保护的方式。出清管站后200m，阀室前后50m，单出图穿越段及管道交叉点段管线采用三层PE加强级防腐，其余地区采用三层PE普通级防腐。本段管线所有焊缝进行100%X射线探伤，级合格；所有弯头焊缝、穿越处焊缝和未经试压的管道碰死口均应进行100%的超声波复验，其余焊缝进行50%超声波复验，级合格。为了方便维修及当管线发生破损时，尽可能减少损失和防止事故扩大，在位于B2-26桩+154m处附近设阀室1座（2#阀室），作为第四处理厂清管站和第一处理厂第二净化厂两条外输管线的连接处；在位于B3-15桩-214m处附近设阀室1座（3#阀室），为普通截断阀室。2.2 区域地质、地形地貌2.2.1环境、交通情况管线所经过区域为毛乌素沙漠，沿线交通较落后，除局部地段与公路、砂石路大车道交叉通过外，大部分地段远离道路，偶与人行小路和乡间土路交叉通过，需沿作业带修筑施工便道。2.2.2地理位置及地形地貌 管线沿途所经地貌单元均为风沙地貌。根据现场勘查，地貌单元主要为固定沙丘、半固定沙丘、平沙地和滩地。2.3 工程施工难点2.3.1固定、半固定沙丘段地形高低不平成丘陵状分部，高差在2.0m-7.0m，局部地区达到15m以上，作业带开拓中需大量采用推高填低法以满足管线弹性敷设要求，工作量较大。2.3.2管道焊接环境恶劣，温度高、风沙大。管线主体施工在6月至9月间，正值雨季，地下水位升高，作业带通过能力下降，特别是施工中依托的全部土路都存在晴通雨阻问题，给施工进度带来极大影响。2.3.3全线的砂岩石方段共计4.5Km，占到全线长度的15.3%，石方段管沟开挖周期长、施工难度大，技术措施要求高。2.3.4平沙地及滩地地下水位高，约在0.51.5m，全线共计6.96km，占到全线长度的23.6%，施工期间正值雨季，设备通过困难，对施工影响非常巨大。2.3.5全线穿越2处油路、2处河流、至少8处已建输气管线和2条水管线，1条通信光缆。穿越次数多，穿越类型多，穿越方式多，穿越难度大，设备来回调遣频次高。2.3.6全线施工工期短，工程量大，特殊地段长，穿越工作量大，施工困难。2.4 施工计划本工程计划某某年6月01日开工，某某年9月20日主体竣工。2.5 主要工程量表2-1工作量表序 号项 目 名 称单 位数 量1作业带清理及扫线，管段组焊，补伤，下沟，试压1016×11.1mmkm22.7971016×12.7mmkm5.9251016×15.9mmm7852冷弯弯管预制、组装焊接1016×15.9mm个163热煨弯管预制、组装焊接1016×17.5mm个124管沟开挖回填km29.45100T固定推力支墩座16柏油路穿越1016×15.9mm处/m2/60.5，24.47河流穿越1016×15.9mm处/m2/39.4，23.18加套管砂石、砾石路穿越处69无套管土路穿越处2610线路截断阀室座211三桩埋设个10012警示牌制作安装个10第三章 施工总体部署3.1 管理目标 按照“以技术为先导、以质量求生存、以市场求发展”的原则，努力“创造优质工程、降低工程成本、缩短施工工期、认真履行合同、为业主提供一流服务”的指导思想，要求达到“五个第一”，即“服务第一、质量第一、安全第一、信誉第一、管理第一”。3.2 施工组织机构为确保本工程高质量、高速度、高水平、高效益地进行施工，在以史鸿鹏同志为项目经理的“第三施工项目部某某项目分部”基础上，针对本工程特点，组建精干的某某产建骨架项目部，按照保证工期、降低造价、高质量、高效率的总方针，对工程统筹管理。项目部由生产管理部、技术质量部、经营合同部、综合管理部组成，成员优化组合，负责本工程的各项具体事务的处理。某某产建骨架工程项目部组织机构图3.2.1项目管理层设置项目部设项目经理、项目副经理，对全项目进行领导和管理，是项目实施的管理核心，项目管理层以四个职能部门为基础，各部门职能人员接受项目经理的领导，并对各基层作业处（机组）实施监督与管理。3.2.2作业层设置1个全自动焊主体机组、2个半自动焊接机组，1个运布管作业组、1个补口补伤队、1无损检测队和2个土建施工作业队、1个综合作业组。3.2.3 项目部主要组成人员为了建设好某某第四天然气处理厂外输管道B段工程，我单位抽调了一批业务能力强，有丰富施工经验和管理经验的人员具体如下：主要组成人员项 目 经 理史鸿鹏项 目 副 经 理安 全 总 监石 砜生产管理部技术质量部经营合同部综合管理部主 任经营经理调 度主 任材料工程师技术员计划统计外协员设备管理员技术员计划统计外协员文控信息测量放线员后勤管理员土建施工员3.3 部门职责3.3.1项目经理职责(1)是施工项目的组织者和领导者，对工程的质量、进度、成本和HSE负责。(2)贯彻执行党和国家的政策、法规、法令、上级主管部门的有关管理制度。(3)制订并贯彻执行项目施工生产的方针、目标。(4)协调项目各部门、各单位的工作关系。(5)审定项目的质量奖惩制度，审批质量奖惩报告。(6)审定项目的HSE奖惩制度，审批HSE奖惩报告。(7)负责施工计划的审定和执行，确保按期完成施工任务。(8)负责项目成本的控制，厉行节约，反对浪费，降低工程成本。(9)审核项目组织机构和人员组成，审定施工作
