    外脚手架施工方案11.doc

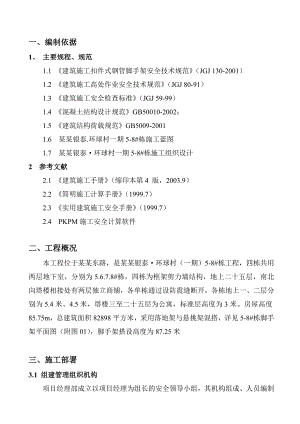

    一、编制依据1、 主要规程、规范1.1 建筑施工扣件式钢管脚手架安全技术规范(JGJ 130-2001)1.2 建筑施工高处作业安全技术规范(JGJ 80-91)1.3 建筑施工安全检查标准(JGJ 59-99)1.4 混凝土结构设计规范GB50010-2002;1.5 建筑结构荷载规范GB5009-20011.6 某某银泰.环球村一期5-8#栋施工蓝图1.7 某某银泰·环球村一期5-8#栋施工组织设计2 参考文献2.1 建筑施工手册(缩印本第4 版,2003.9)2.2 简明施工计算手册(1999.7)2.3 实用建筑施工安全手册(1999.7)2.4 PKPM施工安全计算软件二、工程概况 本工程位于某某东路,是某某银泰·环球村(一期)5-8#栋工程,四栋共用两层地下室,分别为5.6.7.8#栋,四栋为框架剪力墙结构,地上二十五层,南北向塔楼相接处有两层独立商铺,各单栋通过设防震缝断开,各栋地上一、二层分别为5.4米、4.5米,塔楼三至二十五层为公寓,标准层高度为3米。房屋高度85.75m,总建筑面积82898平方米,采用落地架与悬挑架混搭,详见5-8#栋脚手架平面图(附图01),脚手架搭设高度为87.25米三、施工部署3.1 组建管理组织机构项目经理部成立以项目经理为组长的安全领导小组,其机构组成、人员编制及责任分工如下表1:表1 安全领导小组领导小组姓 名项目岗位职 责组 长项目执行经理负责协调工作副组长生产经理协调人力、材料资源,根据施工进度调配施工组织项目技术负责人方案编制,讨论、审核,对工程部进行交底,现场复核、验收组 员质安负责人现场交底,按方案指导施工,过程控制,工序验收安全员安全技术交底,班前教育,安全防护,安全隐患检查,制定整改方案,督促整改落实施工员日常巡查,发现安全隐患及时向质安员汇报,根据整改方案落实整改3.2 人力、材料、设备部署 3.2.1、外架搭设人员由项目部组织独立的架工班组,施工人员必须持证上岗,主体施工进度3-5天/层,每栋施工人员不得少于10人,可根据施工进度情况调整施工人员。 3.2.2、钢管、扣件材料采用市场租赁形式,材料按进度分规格、型号分批进场,五层悬挑架搭设完成后,即拆除五层以下落地架,钢管、扣件周转至悬挑架的搭设,材料、设备计划见下表;序号材料.设备名称规格型号单位进场数量进场时间1钢管外径48.壁厚3.2米2011.4月-12月2扣件直角扣.十字扣等个2011.4月-12月3钢丝绳直径14.16米70002011.4月-9月4绳卡直径14.16个35002011.4月-9月5油漆湘江牌红.白公斤24002011.4月-10月6安全平网1.5米×6米平方420002011.4月-12月7安全立网1.8米×6米平方80002011.4月-12月8人货电梯台42011.10.229定型槽钢式卸料平台台82011.4月-12月10槽钢预埋钢筋16吨3.52011.4月-9月11压板1cm钢板M22902011.4月-9月12槽钢18米55002011.4月-9月3.3 脚手架设计3.3.1、落地式脚手架A、 位置:(详见附图01,5-8#栋脚手架平面布置图) (1)、5#栋建筑物四周搭设落地式脚手架(-1.2米至15.9米)。 (2)、6#栋6-A轴至6-L轴区域从地下室(-8.4米)搭设落地架穿过阳台至三层楼面,从三层楼面落地架向内移1.35米搭设至五层楼面,以上为悬挑脚手架。6-8轴至6-15轴区域从上铺屋面(三层楼面)搭设两层落地架至五层楼面,以上为悬挑脚手架。其余部位均为落地脚手架从-1.2米搭设至五层楼面(15.9米),以上为悬挑脚手架。 (3)、7#栋7-A轴至7-L轴区域从地下室-8.4米搭设落地架至二层楼面(5.4米)处,以上为悬挑脚手架。其余部位均为落地脚手架从-1.2米搭设至五层楼面(15.9米),以上为悬挑脚手架。 (4)、8#栋8-1轴至8-11轴区域从地下室-8.4米搭设落地架至二层楼面(5.4米)处,以上为悬挑脚手架。8-B轴至8-G轴区域从商铺屋面(三层楼面)搭设两层落地架至五层楼面,以上为悬挑脚手架。其余部位均为落地架从-1.2米搭设至五层楼面(15.9米),以上为悬挑脚手架。 B、技术参数:a、立杆采用单立杆,立杆纵距1.5米。b、立杆横距0.9米。C、立杆与外墙净距0.35米。d、大横杆步距1.8米。e、防护杆步距0.9米。 C、外脚手架拉结点采用两步三跨,剪刀撑沿外架四周均匀布置。 D、外脚手架挂满密闭安全网 E、每栋设置一处安全通道。(详见附图一) 附图一3.3.2悬挑脚手架A:位置:7#栋7-A轴至7-L轴、8#栋8-1轴至8-11轴均为二层起挑至五层楼面,五层楼面悬挑一次、十一层楼面悬挑一次、十八层楼面悬挑一次。B、悬挑脚手架设计 (1)采用18槽钢为悬挑件,16圆钢为预埋环,端部加设钢板双螺帽固定方式,每根悬挑杆件在上个楼层的相应位置设置斜拉钢丝绳卸载。 (2)立杆采用单立杆,立杆纵距1.5米,立杆横距0.9米,立杆与外墙净距0.35米,大横杆步距1.8米,防护杆步距0.9米。 (3)拉结点采用两步三跨,剪刀撑沿外架四周均匀布置。 (4)外脚手架满挂密闭安全网。 (5)每层设置两个定型槽钢式卸料平台(见附图02),便于上下材料转运。 (6)每栋五层楼面、十七层楼面外架四周搭设3米宽平挑防护棚。防止高空落物伤人。 (7)每栋安全通道处设置一台人货电梯,此部位外架搭设形成一个单独体系。四、材料要求4.1 钢管:外架全部采用48壁厚3.5的管材,扣件采用直角扣、转角扣、十字口,进场前租赁厂家须提供材质证明及检测报告,进场时进行目测,对变形、弯曲、裂纹、锈蚀须退场,检查合格后进行油漆序号杆 件颜 色要 求1立杆黄色基层面清理刷两遍湘江牌油漆2大横杆黄色基层面清理刷两遍湘江牌油漆3防护杆红(500)+白(500)基层面清理刷两遍湘江牌油漆4小横杆黄色(端部350)基层面清理刷两遍湘江牌油漆5槽钢黄色(挑出部位+500)基层面清理刷两遍湘江牌油漆6临边防护立杆黄色基层面清理刷两遍湘江牌油漆7临边防护大横杆红(500)+白(500)基层面清理刷两遍湘江牌油漆8剪刀撑红(500)+白(500)基层面清理刷两遍湘江牌油漆9踢脚板红(500)+白(500)用木模板制作200高,刷两遍湘江牌油漆4.2 脚手板:采用竹夹片脚手板,长3米×宽0.25米×厚0.04米,连接钢筋间距400且不少于6根,对腐蚀、破损的脚手板严禁使用。4.3 钢丝绳 4.3.1卸料平台斜拉钢丝绳内侧采用14,外侧采用16,相应配置绳卡固定,严禁使用断丝、断股及达到报废标准的材料。 4.3.2悬挑杆件、平挑防护棚斜拉钢丝绳采用14,严禁使用断丝、断股及达到报废标准的材料。 4.4 安全网 4.4.1安全网平网网格尺寸不大于100×100,严禁采用丙纶绳。 4.4.2安全网立网采用100cm2不大于2200目,总重量不大于15kg。五、落地式双排钢管脚手架施工工艺及相关要求工艺流程:检查、材料准备基础处理竖立杆纵、横向扫地杆大横杆小横杆铺脚手板装防护栏杆挂设安全网。 5.1 基础处理5-8#栋落地架基础为GBF砼板,防止立杆穿透楼板,底部必须设置60×80m木方。 5.2 立杆 5.2.1首先进行配杆,步骤如下: (1)计算搭设高度:计算时底部考虑基础处理措施高度(如:垫枕木或槽钢),顶部考虑高度(如:上悬挑层须降低搭设高度30cm,如上是屋面,须增加搭设高度1.5米)。 (2)配杆:搭设高度确定后,根据长沙地区定型钢管尺寸进行组合,同时考虑相邻立杆搭接长度必须错开500mm-800mm。5.2.2立杆纵距1.5米,立杆横距0.9米,立杆与外墙净距0.35米,小横杆离结构外距离:有剪力墙.柱的部位为350;只有结构梁的部位为100,(本工程第一步架立杆采用6米和4米钢管错位布置)。立杆与大横杆必须用直角扣件扣紧,不得隔步设置或遗漏,立杆的垂直偏差不大于架高的1/200,在搭设过程中采用吊垂线或经纬仪检查校正。外架立面详图(详见附图05) 5.3 大横杆5.3.1首先进行配杆,计算步骤如下: (1)计算搭设长度L:建筑物外结构长度+(离墙距离+架体宽度+外伸立杆长度)×2。如下图: (2)配杆:搭设长度根据长沙地区租赁厂家定型的钢管尺寸进行组合,考虑两排大横杆同一平面搭接要错开500-800mm,可适当调整大横杆外伸长度5-10cm。5.3.2大横杆设置在立杆的内侧,步距为1.8米,中间设置一道防护杆,间距0.9米,用直角扣件与立杆扣紧,接头位置用对接扣件连接,大横杆在卸料平台、人货电梯位置事先考虑预留,避免中途进行拆除改架,在卸料平台、人货电梯楼层出入口位置预留时应采用搭接,搭接长度不得小于一跨长度。同一步大横杆四周要交圈连接,不得中间脱离。 5.4 小横杆小横杆离结构外边距离:有剪力墙.柱的部位为350;只有结构梁的部位为100,小横杆布置在大横杆之上,用直角扣件扣紧,主节点处必须设1根小横杆,用直角扣件。主节点处两个直角扣件的中心距不应大于150mm。同时要求根据脚手板的需要,小横杆间距纵距的1/2,每块脚手板(长3m)下必须设置4根小横杆。 5.5 扫地杆在脚手架立杆底端之上200处设纵横向扫地杆,与立杆连接牢固,横向扫地杆采用直角扣件固定在纵向扫地杆上。 5.6 连墙杆脚手架与主体结构的拉结采用刚性连接,必须与外架的同排内、外立杆连接,按两步三跨(水平间距为4.5米,垂直距距离为3.0米)设置。脚手架的转角和拐弯处,必须设连墙杆,以加强脚手架的横向刚度。同时连墙杆和预埋的拉节点的连接必须用双扣件形式,偏离主节点的距离300mm,连墙件应保持水平。当与水平结构连接时,采用在边梁内预埋短钢管的方法;当与竖向结构连接时,采取用钢管扣件扣结的方法。后附图11(B) 5.7 剪刀撑剪刀撑沿架高通长连续布置,剪刀撑应联系57根立杆,与地面夹角450600,在相邻两排剪刀撑之间。剪刀撑的接长采用搭接,搭接长度不小于1米,搭接接头不少于3个扣件连接。剪刀撑接长严禁采用直接扣件接长。 5.8 脚手板和安全网采用竹串片脚手板纵向对接平铺,接头处必须设置两根小横杆,且外伸长度在130150mm之间,平均每块竹串片下有小横杆4根。脚手板应与其下支撑横杆在脚手架的两端、拐角处、坡道两端、其它可能发生滑动翘起的部位绑扎固定。自顶层作业层的脚手板往下计,每隔10m满铺一层脚手板
