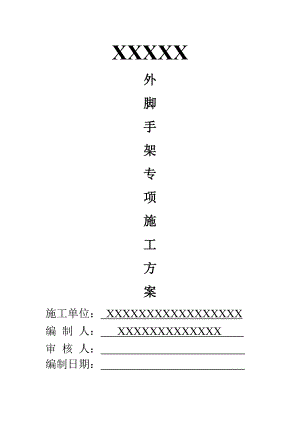

XXXXX外脚手架专项施工方案施工单位： XXXXXXXXXXXXXXXXX编 制 人： XXXXXXXXXXXXX 审 核 人： 编制日期： 第一章、编制依据2第二章、工程概况3第三章、施工组织架构4第四章、脚手架的选择8第五章、脚手架材料选择9一、扣件钢管脚手架9二、型钢悬挑卸料平台10第六章、脚手架搭设的技术要求11一、悬挑工字钢构造要求及悬挑脚手架做法11二、钢管落地式扣件脚手架搭设13三、型钢悬挑卸料平台搭设18第七章、特殊部分的处理20第八章、脚手架工程施工准备21第九章、脚手架劳动力安排22第十章、脚手架搭设注意要点23第十一章、脚手架的检查与验收24第十二章、质量与安全措施28第十三章、脚手架拆除安全技术措施33一、钢管落地脚手架、普通型钢悬挑脚手架33二、型钢卸料平台33第十四章、文明施工措施35第十五章、应急求援预案37第十六章、节点详图42第十七章、脚手架计算书59一、型钢悬挑脚手架（扣件式）计算书59三、主梁验算70二、悬挑脚手架阳角型钢计算书74三、落地钢管扣件式脚手架（拉吊卸载）78四、悬挑型钢卸料平台计算89附：架子工特种工种作业证.98第一章、编制依据建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册中国建筑工业出版社； 钢结构设计规范GB50017-2003； 建筑结构荷载规范GB50009-2012； 建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011；悬挑式脚手架安全技术规程DG/TJ08-2002-2006； 混凝土结构设计规范GB50010-2010； 建筑施工安全检查标准JGJ59-2011；建筑地基基础设计规范GB50007-2011；钢管脚手架、模板支架安全选用技术规程DB11/T 583-2008建筑施工高处作业安全技术规范JGJ80-1991施工现场临时用电安全技术规范(JGJ46-2005)国家相关的现行规范、标准、规定及工程实际情况。第二章、工程概况工程名称：XX建设单位：XXX勘察单位：XXX设计单位：XXX监理单位：XXX施工单位：XXXX监督单位：XXXX工程概况：基础：A01、A02、A05采用桩基础，桩底持力层均为中等风化泥质砂岩。结构与建筑：主要结构为框支剪力墙结构，建筑抗震设防烈度为6度，设计使用年限为50年，本工程为一类住宅，建筑耐火等级为一级，建筑层数A01、A02是16+1层，A05为31层，地下室均为一层。第三章、施工组织架构1、施工组织架构图2、各岗位职责项目负责人1、代表我公司履行对业主合约的责任，并受业主委托行使对分包单位的管理权。2、对工程进度、质量、安全、文明施工、环境保护向业主全面负责；3、审批总进度计划及修订与调整；4、审批工程项目总质量保证计划；5、审批总材料供应计划；6、审批工程分包计划；7、负责组织工程成本的分析、预测及控制，对项目财政运作负责；8、与业主、监理保持经常接触，了解业主需求，解决随机出现的问题，替业主排忧解难，确保业主的利益；9、执行公司制定的质量政策及安全政策、环保政策。项目副经理1、代表我公司履行对业主合约的责任，并受业主委托行使对分包单位的管理权。2、对工程进度、质量、安全、文明施工、环境保护向业主全面负责；3、审批总进度计划及修订与调整；4、审批工程项目总质量保证计划；5、审批总材料供应计划；6、审批工程分包计划；7、负责组织工程成本的分析、预测及控制，对项目财政运作负责；8、与业主、监理保持经常接触，了解业主需求，解决随机出现的问题，替业主排忧解难，确保业主的利益；9、执行公司制定的质量政策及安全政策、环保政策。技术负责人1、主管技术部和质保部工作，并指导项目全体员工严格执行公司的质量政策；2、审核各分包商的重大施工方案，确保方案安全可行；3、协助设计院组织设计深化，优化并组织专业图纸的补充，协调工作；4、统筹策划项目总体施工组织安排，组织编制总进度计划及总质量保证计划；5、策划土建、机电及其他专业的协调方案；6、组织工程技术资料的收集、汇总、管理，负责竣工技术资料的汇编工作；7、按工程需要组织坐标高程网布点测量成果的复核交接及日常管理工作；8、确保项目全面执行质量保证计划，参与、指导质量管理工作。9、建立项目质量、环境保证体系，负责编制项目“质量保证计划”，报批后执行，并使之有效运作，符合公司营运及业主要求；10、负责对各部门的质量管理情况定期进行内部审核，并提出内审报告；11、同业主授权代表保持联络，并按要求提交报告；12、审核分包质量管理文件；13、配合业主监理公司实施工程质量监控，签署定期质检报告。14、配合业主监理，进行物料、设备的检验检测，并推行报审批准制度。15、组织原有坐标，高程的复测验收、管理，负责日常维护；16、负责项目计量管理工作。安全负责人1、负责整个工程内的安全生产、文明施工管理工作，主管安全部2、主持每周安全例会及安全大检查，全面对工地巡查、检查，制止及处罚不安全行为；3、负责整个工程的文明施工、环境卫生、环境保护等工作；4、负责整个施工现场、物资设备及生活区的保卫工作。5、制定全场安全管理制度并敦促执行；6、参与项目经理部施工方法、施工工艺的制定，研究项目部潜伏性危险及预防方法，预计所需安全措施费用；7、制定员工安全培训计划，并负责组织实施；8、与政府有关部门、机构联络，陪同有关人员巡视项目部安全，并执行政府机构的指示；9、与各分包商保持联络，定期主持召开安全工作会议；10、组织安全文明施工达标活动。11、在危急情况下有权向施工人员发出停工令，直至危险状况得到改善为止。施工员1、负责组织各项施工图设计及有关技术交留底工作。2、协助项目各项报批报建工作，负责处理报批报建过程中的技术工作。3、组织工程项目管理，负责工程的工程管理。有效控制工程质量、进度、投资；负责现场签证工作，及时处理工程建设过程中的有关技术问题，对需要变更规划、设计、合同等方面的事项，提出变更建议，报请指挥部审定后实施。4、负责制定工程建设计划安排，审查施工组织计划及施工方案，督促工程进度计划和技术方案的实施；协调各施工单位之间的关系，确保工程建设的顺利进行。5、负责施工队伍与监理人员的管理。监督施工单位做好安全生产，文明施工，督促监理单位进行工程质量和安全生产的监督检查。6、协助做好工程预决算和造价审计工作。7、负责对主要建材在规格、造型、技术参数等方面的检测与验收，确保用材质量，控制用材规格。专职质量员1、负责对本项目工程质量、安全的检查、督促和管理，对项目负责人负责。2、负责检查和监理督施工组织设计或施工方案中的质量保证措施的安全措施的落实，严格贯彻执行施工及验收规范及安全规程。3、按施工验收规范规定的分部工程的检验方法和验收评定标准对分部工程质量进行检验和评定，对不按期整改的记录在案，并向项目负责人汇报，督促整改。4、深入工地勤巡、勤检，及时发现质量或安全事故隐患，并及时采取排除隐患的有力措施，对违章操作和违章指挥要坚决制止或即令停工，并即时向项目负责人汇报。材料员1、掌握本项目施工进度，及时做好供料计划。供料计划要有明确的供料时间、品种、规格、数量要求。2、根据施工进度要求，及时调入所需材料、设备。3、对进场材料应检查其品种、规格、数量和质量是否符合图纸要求，如有不符，应及时向有关部门交涉，并予以更正。如需变更必须做好签认手续，并记录保存和归入工程档案。4、购进或调入的主要材料及设备，必须有出厂合格证，并及时送检确认合格，并存工程竣工资料中。第四章、脚手架的选择 本工程为高层建筑，分为A01、A02、A05三栋，A01、A02结构层为53.5米，机房顶为60.2米，A05栋结构层为92.2米，机房顶为101.2米，危险性较高，施工周期长，属跨年度施工，对各种构件的要求相对较高，特别对钢质材料的要求高，使用前一定要做好防锈处理。考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，脚手架的搭设，还必须符合JCJ59-2011检查标准要求，要符合相关文明标化工地的有关标准。 6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：落地式钢管扣件脚手架：A01、A02分段卸荷搭设,分段卸载用A16钢丝绳满卸，4层楼板开始为第1道卸荷(6+4.5+2×3m=16.5m一卸,即9、13层)，从地坪面-2.0m搭设整体高度约60.2m，型钢悬挑卸料平台。A05栋分段卸荷搭设，分段卸载用A16钢丝绳满卸，5层楼板开始为第一道卸荷（5.2+3×4=17.2m一卸，即10、15、20、25、30层），从从地坪面±0.0m搭设整体高度约101.2m，型钢悬挑卸料平台。第五章、脚手架材料选择一、扣件钢管脚手架l、钢管普通型钢悬挑脚手架，选用架设钢管外径48mm，壁厚3.0mm，钢材强度等级Q235-A，其材质应采用国家现行标准直缝电焊钢管GB/T13793或低压流体输送焊接钢管GB/T3092中规定的3号普通钢管。钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。外架所有立杆、横杆、扣件、附墙杆刷红丹防锈漆。2、扣件扣件包括直角扣件、旋转扣件、对接扣件及附件、T型螺栓、螺母、垫圈等。本工程钢管脚手架的搭设使用可锻铸造扣件，应符合规范JGJ 1302011第311条规定要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、脚手板工程首步采用木脚手板，木脚手板采用杉木或松木制作，厚度不小于25mm，宽度不小于250mm，脚手板的两端采用直径为4mm的镀锌钢丝各设两道箍，同时木脚手板
