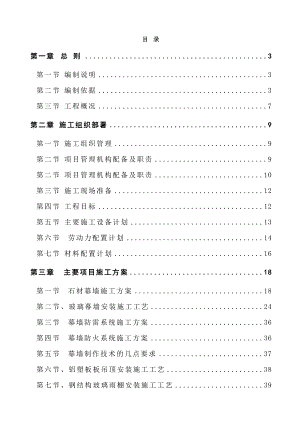

目 录第一章总 则3第一节 编制说明3第二节 编制依据3第三节 工程概况7第二章 施工组织部署9第一节 施工组织管理9第二节 项目管理机构配备及职责9第二节 项目管理机构配备及职责10第三节 施工现场准备12第四节 工程目标12第五节 主要施工设备计划13第六节 劳动力配置计划14第七节 材料配置计划16第三章 主要项目施工方案18第一节 石材幕墙施工方案18第二节、玻璃幕墙安装施工工艺24第三节 幕墙防雷系统施工方案36第四节 幕墙防火系统施工方案36第五节 幕墙制作技术的几点要求37第六节、铝塑板板吊顶安装施工工艺38第七节、钢结构玻璃雨棚安装施工工艺39第五章 各项管理措施43第一节 安全管理措施43第二节 现场文明施工及对已完工程成品保护方案51第六章 工程保修的管理措施和承诺55第一章 总 则第一节 编制说明本施工组织设计是针对幕墙工程项目的施工，依据本工程合同文件、国家规范、规程的的规定编制而成。围绕本工程的工程特点、技术难点、施工条件等相关技术资料，从工程前期整体考察、研究与分析，先期的准备工作（包括设计计划的制定、设计思路的确立、材料的采购计划及进货进度控制、生产进度计划的拟制及出货计划安排及产品运输计划的编制等），材料的采购，产品的加工制作，施工前的准备工作，施工工艺，幕墙清洗和维护方案以及售后服务等方面进行了较为系统的编写。特别在施工部署、施工方案和管理措施等方面作了更为系统的阐述。一、施工准备本工程准备工作主要从劳动组织准备、物资准备、技术准备、施工现场准备（施工部署）等方面做好前期准备工作。二、 主要施工方案 为了确保本工程质量标准，必须按国家及内蒙古现行最新的相关质量、技术规范及标准施工。为确保本项目验收达到合格的质量目标，围绕本工程施工特点，我公司又分别从施工质量及保证措施、施工进度计划、劳动力安排、材料进场计划及成品保护、幕墙清洗、工程保修及幕墙维护等方面作出了切实可行的承诺及安排。并根据现场实际情况，编制以下主要施工方案：石材幕墙施工方案、玻璃幕墙施工方案、幕墙防雷施工方案、幕墙防火施工方案、等。 三、主要措施 为了确保本工程安全文明施工及对已完成工程的保护，我单位主要编制了安全管理措施、现场文明施工及对已完工程成品保护方案等。第二节 编制依据1、幕墙工程招标文件和合同规定的各项条款。2、 设计院提供的建筑施工图纸。3、幕墙专业工程的设计深化图纸。4、规范、规程及相关标准（一）幕墙设计、施工规范及标准建筑幕墙GB/T 21086-2007玻璃幕墙工程技术规范JGJ 102-2003金属、石材幕墙工程技术规范JGJ133-2001建筑幕墙气密、水密、抗风压性能检测方法GB/T 15227-2007建筑幕墙平面内变形性能检测方法GB/T18250-2000 建筑幕墙抗震性能振动台试验方法GB/T18575-2001 X（二）、其他建筑设计、施工规范及标准建筑结构荷载规范GB50009-2001（2006版）建筑结构可靠度设计统一标准GB50068-2001 建筑工程抗震设防分类标准GB50233-2008 钢结构设计规范GBJ50017-2003 钢结构工程施工质量验收规范GB50205-2001 建筑钢结构焊接技术规程JGJ81-2002钢结构高强度螺栓连接的设计施工及验收规程JGJ82-91冷弯薄臂型钢结构技术规范GB50018-2002 门式钢架轻型房屋钢结构技术规程CECS102-2002建筑设计防火规范GB50016-2006建筑物防雷设计规范GB50057-2000建筑抗震设计规范附条文说明）GB 50011-2010民用建筑热工设计规范GB50176-93 民用建筑隔声设计规范GB50118-2010建筑工程施工质量验收统一标准GB50300-2001建筑装饰工程施工及质量验收规范GB50210-2001工程测量规范(附条文说明) GB50026-2007建筑采光设计标准GB/T50033-2001民用建筑节能设计标准建筑隔声测量规范GBJ75-84（三）、橡胶及塑料制品类规范及标准硅酮建筑密封胶GB/T14683-2003建筑用硅酮结构密封胶GB16776-2005中空玻璃用丁基热熔密封胶JC/T914-2003聚硫建筑密封胶JC483-2006石材幕墙接缝用密封胶JC/T883-2001建筑幕墙窗用弹性密封剂JC/T485-2007工业用橡胶板GB5574-2008-T建筑橡胶密封垫预成芯硫化的结构密封垫用材料HG/T 3099-2004建筑密封材料试验方法GB/T13477.120-2002干挂石材幕墙用环氧胶粘剂JC887-2001幕墙玻璃接缝密封胶JC/T882-2001（四）、钢材规范及标准碳素结构钢GB/T 700-2006优质碳素结构钢技术条件GB/T 699-1999低合金高强度结构钢GB/T 1591-2008 合金结构钢GB/T3077-1999焊接结构用耐候钢GB/T4171-2008高耐侯结构钢GB/T41712008不锈钢棒GB/T12202007不锈钢冷加工钢棒GB/T42262009不锈钢冷扎钢板和钢带GB/T3280-2007不锈钢热扎钢板和钢带GB/T4237-2007连续热镀锌薄板和钢带GB/T 2518-2008紧固件机械性能、不锈钢螺栓、螺钉和螺柱GB/T 3098.6-2000结构用无缝钢管GB/T8162-2008建筑结构用钢板GB/T19879-2005（五）、石材、玻璃规范及标准干挂饰面石材及其金属挂件JC830.1、2-2005天然板石GB/T18600-2009天然花岗石荒料JC/T204-2001天然花岗石建筑板材GB/T18601-2009天然石材统一编号GB/T17670-2008天然石材术语GB/T13890-2008天然饰面石材试验方法 干燥、水饱和、冷融循环后压缩强度试验方法GB9966.12001天然饰面石材试验方法 弯曲强度试验方法GB/T9966.2-2001天然饰面石材试验方法 体积密度、真密度、真气孔率、吸水率试验方法GB/T9966.3-2001天然饰面石材试验方法 耐磨性试验方法GB/T9966.5-2001天然饰面石材试验方法 耐酸性试验方法GB/T9966.6-2001建筑材料放射性核素限量GB 6566-2001浮法玻璃GB 11614-1999建筑用安全玻璃第二部分：钢化玻璃GB 15763.2-2009幕墙用钢化玻璃与半钢化玻璃GB 17841-1999化学钢化玻璃JC/T 977-2005镀膜玻璃GB/T 18915.118915.2-2002夹层玻璃GB 9962-1999中空玻璃GB/T 11944-2002热弯玻璃JC/T 915-2003着色玻璃GB/T 18701-2002釉面钢化玻璃及釉面半钢化玻璃JC/T 1006-2006（六）、其他规范及标准绝热用岩棉、矿棉及其制品GB/T11835-2007建筑用岩棉、矿渣棉绝热制品GB/T19686-2005建筑用硬质塑料隔热条JG/T 174-2005建筑材料放射性核素限量GB/T6566-2001混凝土用膨胀型、扩张型建筑锚栓JG160-2004混凝土结构后锚固技术规程JGJ1452004建筑施工现场环境与卫生标准JGJ146-2004施工现场临时用电安全技术规范JGJ46-2005 第三节 工程概况一、工程名称：智慧城市运营服务平台建设项目中软芜湖服务外包园外墙装饰工程 二、工程地点：安徽省芜湖市高新区天子港水系北侧，纬十路南侧三、建设单位：中软信息服务有限公司四、设计单位：信息产业电子第十一设计研究院科技工程股份有限公司五、监理单位： 六、总包单位：中国建筑一局（集团）有限公司。七、分包单位：福州联丰建筑装饰工程有限公司八、单位工程简介：本工程结构形式：钢筋混凝土框架结构；建筑物使用年限类别：2类，50年；建筑耐火等级：一级；抗震烈度：抗震设防烈度为6度；设计基本地震加速度0.05g。本工程外墙采用隐框玻璃幕墙、石材幕墙工程，外墙装饰面积约21000 m2 。1、工程施工重点（1）、花岗岩石材幕墙A：花岗岩石材25厚B：石材幕墙不锈钢干挂件：宽50mm长70-100m，不锈钢厚4mm。C：钢材：主龙骨63#槽钢=63×40×5mm，80×60×4方管；次龙骨L50X50X4角钢；连接件8mm L型转接钢板（所有钢材为热镀锌处理）D：密封胶：缝填充国产优质密封胶。E：Ø8泡沫、大力士胶。F：预埋件：200X300X8(热镀锌)，250X400X8(热镀锌)。G：膨胀螺栓：M12*110（镀锌）、化学锚栓：M12*160H：保温棉：50厚保温棉（21）、隐框玻璃幕墙A：90、120系列隐框玻璃铝合金型材B：5(LOW-E)+12A+5中空钢化玻璃。C：密封胶：相互留缝填充国产优质密封胶。 D：Ø18泡沫。 E：预埋件250X400X8 (热镀锌)。F：膨胀螺栓：M12*110（镀锌）、化学锚栓：M12*1602、 难点分析（1）工程施工作业量大，技术性能要求高，材料组合选型新颖、高档，对幕墙工程的结构安全性能、防水渗漏、防火隔热、耐腐蚀性等要求高。前期准备工作较为复杂，材料加工精度要求高，安装尺寸精准，为尽早使建筑外立面实现全封闭，为室内精装修施工创造有利条件，对我司的管理水平、协调能力要求高，要求我司项目管理部必须做好充足的施工准备、协调配合的工作，计划周密，统筹安排，严格控制，精心施工，以确保按合同要求完成。（2）本工程为外装修工程，现场需多台施工吊篮、电焊机及其它各种设备进场作业，现场的合理布置及机械设备的安全管理为管理重点。、第二章 施工组织部署第一节 施工组织管理 (一)、项目管理机构组织表公司资 料 员计 划 员施 工 员机 械 员材 料 员安 全 员财 务 员试 验 员质 检 员技术员项目经理技术负责人总工程师公司质量负责人质量负责人幕 墙 施 工 组 施 工 队 长第二节 项目管理机构配备及职责（1） 组织机构图文字详述我司将派出完整阵容项目班子前往张家口煤机装备产业园建设项目结构件分厂外幕墙工程，其中包括项目经理1名； 现场技术主管2名；其他管理人员均为具有幕墙施工管理经验3年以上的骨干力量，其中施工主管1人；质量主管1人；安全主管1人；材料主管1人；库房员1人；资料员1名，此项目班子有现场技术和管理水平，对
