外墙悬挑脚手架专项施工方案.doc

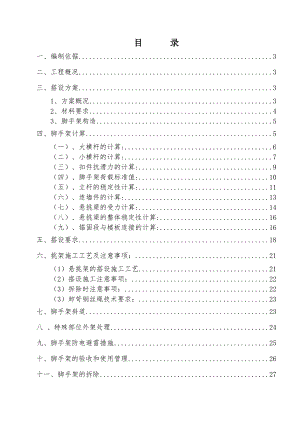

目 录一、编制依据3二、工程概况3三、搭设方案31、方案概况32、材料要求43、脚手架构造5四、脚手架计算5（一）、大横杆的计算:6（二）、小横杆的计算:7（三）、扣件抗滑力的计算:9（四）、脚手架荷载标准值:10（五）、立杆的稳定性计算:11（六）、连墙件的计算:13（七）、悬挑梁的受力计算:14（八）、悬挑梁的整体稳定性计算:16（九）、锚固段与楼板连接的计算:16五、搭设要求18六、挑架施工工艺及注意事项：21（1）悬挑架的搭设施工工艺21（2）搭设施工注意事项：22（3）拆除时注意事项：22（3）卸苛钢丝绳技术要求：23七、脚手架斜道23八 、特殊部位外架处理24九、脚手架防电避雷措施25十、脚手架的验收和使用管理26十一、脚手架的拆除27第十二章 施工安全管理28一）、一般安全要求28二）、安全技术要求31十三、脚手架坍塌事故应急救援预案32十四、附图1、立面图352、大样图36一、编制依据1、某某某某置业有限公司 某某某某园小区建筑施工图2、某某某某置业有限公司 某某某某园小区结构施工图3、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20114、建筑施工安全检查评分标准（JGJ59-99）5、国家以及地方的有关法律、法规以及相关文件二、工程概况工程名称：某某某某园小区2#、5#、7#、8#楼工程地点：某某静轩西路，南至逵泉路，东起天华路，西至苗孔路建设单位：某某某某置业有限公司监理单位：某某齐鲁城市建设管理有限公司设计单位：某某某某建筑设计有限公司主要建筑物和构筑物一览表幢号项目名称层数（层）结构类型建筑物总高（m）建筑面积（）2#某某某某园小区16+2F框架剪力墙51.414960.775#某某某某园小区16+2F框架剪力墙51.512942.117#某某某某园小区16+2F框架剪力墙51.415726.338#某某某某园小区16+2F框架剪力墙51.512942.11三、搭设方案1、方案概况本工程的外脚手架是结构施工和装饰施工的最重要的工具，本工程脚手架分三段搭设，第一段采用落地式脚手架，标高为从地面-5.53m到五层底板面（+17.10），脚手架最大高度为17.10m；第二段为悬挑脚手架，五层底板面搭设到十层高度17.4m，第三段为悬挑脚手架，十一层底板面到闷顶层底板面，高度19.2m，并高出女儿墙1.8 m。第四段为机房间为局部悬挑脚手架从闷顶底至机房顶高处女儿墙1.8m，该段高度6.8m。2、材料要求（1）钢管钢管采用48钢管，壁厚为3.5mm，钢管采用现行国家标准直缝电焊钢管 (GB/T13793)或低压流体输送用焊接钢管（GB/T3092）中规定3号普通钢管，其质量符合碳素结构钢GB/T13293或BG/3092的现行规定。钢管表面应平直光滑，不应有裂纹、分层和硬弯，两端面切斜偏差<17mm；壁厚允计偏差0.35mm，外径允许偏差<-0.5mm,每根钢管质量不大于25kg,弯曲变形、锈蚀严重钢管或打过孔眼的钢管严禁使用。（2）扣件扣件为杆件的连接件，用可锻铸造，扣件不得有裂纹，并将影响其外观质量的粘砂、毛刺、氧化皮等清除干净：扣件与钢管的贴和面的贴面必须严格整形，应保证与钢管扣件接触良好；扣件活动部位应能灵活转动，旋转扣件的两旋转扣件的两旋转面间隙应小于1；当扣件夹紧钢管时，开口处的最小距离应不小于5065KN.m必须有产品质量合格证，生产许可证和专业检测单位测试报告。脚手架扣件材质应符合现行国家标准钢管脚手架扣件(GB15831)的规定，脚手架采用的扣件，在螺栓拧紧扭力矩达65KN.m时，不得发生破坏。（3）吊环、型钢固定件吊环、型钢固定件分别为HPB235和HRB335钢筋，材质应符合钢筋混凝土用热光圆钢筋（GB13013-91）和钢筋混凝土用热轧带肋钢筋（GB1499-1998）的要求。（4）连墙件连墙件的材质要符合现行国家标准碳素结构（GB/T700）中Q235-A级的规定。（5）脚手板脚手板采用6钢筋网片，平面尺寸为700*800。砌筑和装修施工时，应满铺木脚手板。 （6）安全网 安全网：本工程采用密目式安全网，其构造要求、贯穿性试验、冲击试验必须符合安全规范要求，同时必须执行安检部门的准用证和出厂检验合格证。3、脚手架构造（1） 脚手架布置本工程为双排脚手架，脚手架的步距为h=1.5m,立杆纵距为La=1.5m，立杆横距为Lb=0.75m，内立杆离外墙a=0.30m；连墙点按两步三跨设置。（2）剪刀撑连接采用对接，在脚手架外侧立面的转角处开如设置，剪刀撑竖向应联系5根水平杆，横向应联系4根立杆，剪刀撑应沿架体高度连续设置。在脚手架内侧，当连墙点横向间距>8m时，在此范围设剪刀撑。（3）连墙点：连墙点原则为二步三跨布置，横向间距4.5m即4根立杆3跨，竖向间距3m。在剪力墙上（有的部位在结构边梁上）预埋48钢管，然后用短钢管一端与剪力墙或梁上预埋的48钢管用扣件扣紧，另一端与架体的小横杆扣接，当此短钢管与小横杆不在同一高度时，可只与内立杆连接。四、脚手架计算 钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。 计算的脚手架为双排脚手架，搭设高度为42.0米，立杆采用单立管。 搭设尺寸为：立杆的纵距1.50米，立杆的横距0.82米，立杆的步距1.80米。 采用的钢管类型为48×6， 连墙件采用2步3跨，竖向间距3米，水平间距4.50米。 施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设9层。 卸荷钢丝绳采取3段卸荷，吊点卸荷水平距离2倍立杆间距。 卸荷钢丝绳的换算系数为0.82，安全系数K=6.0，上吊点与下吊点距离约3.0m。 悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.15米，建筑物内锚固段长度1.165米。 悬挑水平钢梁采用悬臂式结构，设有钢丝绳与建筑物拉结。 （一）、大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。 按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。 1.均布荷载值计算 大横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.150×0.820/2=0.062kN/m 活荷载标准值 Q=3.000×0.820/2=1.230kN/m 静荷载的计算值 q1=1.2×0.038+1.2×0.062=0.120kN/m 活荷载的计算值 q2=1.4×1.230=1.722kN/m 大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度) 大横杆计算荷载组合简图(支座最大弯矩) 2.抗弯强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩 跨中最大弯矩计算公式如下: 跨中最大弯矩为 M1=(0.08×0.120+0.10×1.722)×1.5002=0.409kN.m 支座最大弯矩计算公式如下: 支座最大弯矩为 M2=-(0.10×0.120+0.117×1.722)×1.5002=-0.480kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算： =0.480×106/5080.0=94.545N/mm2 大横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为三跨连续梁均布荷载作用下的挠度 计算公式如下: 静荷载标准值q1=0.038+0.062=0.100kN/m 活荷载标准值q2=1.230kN/m 三跨连续梁均布荷载作用下的最大挠度 V=(0.677×0.100+0.990×1.230)×1500.04/(100×2.06×105×.0)=2.591mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求! （二）、小横杆的计算: 小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。 用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。 1.荷载值计算 大横杆的自重标准值 P1=0.038×1.500=0.058kN 脚手板的荷载标准值 P2=0.150×0.820×1.500/2=0.092kN 活荷载标准值 Q=3.000×0.820×1.500/2=1.845kN 荷载的计算值 P=1.2×0.058+1.2×0.092+1.4×1.845=2.763kN 小横杆计算简图 2.抗弯强度计算 最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和 均布荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算公式如下: M=(1.2×0.038)×0.8202/8+2.763×0.820/4=0.570kN.m =0.570×106/5080.0=112.254N/mm2 小横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和 均布荷载最大挠度计算公式如下: 集中荷载最大挠度计算公式如下: 小横杆自重均布荷载引起的最大挠度 V1=5.0×0.038×820.004/(384×2.060×105×.000)=0.01mm 集中荷载标准值P=0.058+0.092+1.845=1.995kN集中荷载标准值最不利分配引起的最大挠度 V2=1994.850×820.0×820.0×820.0/(48×2.06×105×.0)=0.913mm 最大挠度和 V=V1+V2=0.922mm 小横杆的最大挠度小于820.0/150与10mm,
