墩柱施工方案2.doc

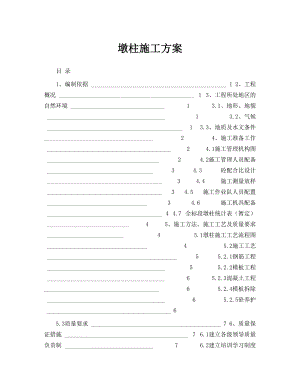

墩柱施工方案目 录1、编制依据 _ 1 2、工程概况 _ 1 3、工程所处地区的自然环境 _ 1 3.1、地形、地貌 _ 1 3.2、气候 _ 1 3.3、地质及水文条件_ 2 4、施工准备工作 _ 2 4.1施工管理机构图 _ 2 4.2施工管理人员配备 _ 3 4.3 砼配合比设计 _ 3 4.4 施工测量放样 _ 3 4.5 施工作业队人员配置 _ 3 4.6 施工机具配备 _ 4 4.7 全标段墩柱统计表（暂定） _ 4 5、施工方法、施工工艺及质量要求 _ 4 5.1墩柱施工工艺流程图 _ 4 5.2施工工艺 _ 5 5.2.1钢筋工程 _ 5 5.2.2模板工程 _ 6 5.2.3混凝土工程_ 6 5.2.4模板拆除 _ 6 5.2.5砼养护 _ 65.3质量要求 _ 7 6、质量保证措施 _ 7 6.1建立各级领导质量负责制 _ 7 6.2建立培训学习制度 _ 7 6.3强化全面质量管理意识 _ 7 6.4建立质量检查制 _ 8 6.5工程质量保证措施 _ 8 6.6 质量保证体系框图 _ 9 7、雨季施工措施 _ 10 8、施工安全及其他保证措施 _ 10 9、文明施工和环保、水保措施 _ 11 9.1、文明施工保证措施 _ 11 9.1.1强化文明施工意识 _ 11 9.1.2建立文明施工责任制度 _ 12 9.1.3提高文明施工水平 _ 12 9.1.4严格奖惩制度 _ 12 9.1.5现场标准化管理 _ 13 9.2、环境保护措施 _ 13 9.2.1环境保护组织机构 _ 13 9.2.2环境保护措施 _ 14 9.3水保措施 _ 14 10、附图 _ 15墩柱施工方案1、编制依据1.1、二（连某某）至某某（州）国家高速公路粤境连州三水至怀集怀城段A4设计合同段（怀集支线）两阶段施工图设计；1.2、公路桥涵施工技术规范（JTJ 0412000）； 1.3、公路工程质量检验评定标准（JTG F80/12004）； 1.4、公路工程质量检验评定标准(JTG80(1)-2004)； 1.5、现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料；1.6、某某东省高速公路建设双标管理文件。2、工程概况我标段承建的二某某高速起点（K21+480）位于怀集县梁村镇蓝钟河东岸，向西跨蓝钟河、省道S349（设梁村互通），再经岗坪镇南侧至粤桂省界，与在建的某某西灵峰至八步公路相接（K30+642.685），标段路线全长9.192Km。本标段含特大桥1座（蓝钟河特大桥），大桥2座（大边山大桥和西界庙分离桥），中桥1座（马宁水中桥），小桥5座（水边小桥、后龙小桥、南松园小桥、西庙旁小桥、新寨小桥），匝道桥2座（B匝道桥、C匝道桥）。3、工程所处地区的自然环境3.1、地形、地貌本项目沿线区域地处南岭山脉南缘，地势总体由南往北呈南低北高，东西高、中部低的趋势。地貌按成因大致可分为：构造侵蚀丘陵地貌及丘陵间冲洪积地貌两个地貌单元。怀集支线存在溶蚀准平原地貌，位于蓝钟河两岸，长约2.6km，海拔62-66m之间，偶见灰岩残峰，部分区域存在岩溶。3.2、气候本标段位于某某东省西北部，属中纬度亚热带季风性湿润气候，夏长冬短，全年无霜期300多天，多年平均气温18.8-20.8，多年平均降雨量1628.5-1785.4mm，每年3-9月为雨季，占全年降雨量的85%左右。3.3、地质及水文条件沿线从新到老出露的地层有：第四系（Q）地层、白垩系中统南雄组（K2n）、泥盆系中统东岗岭组（D2d）、泥盆系下统荷县组（D1h）、寒武系八村群（sh2）及上白垩系侵入岩（K2）。地质构造：项目区域内处于多构造体系相交接位，小型断裂构造较发育。地震：本地区地震烈度小于6度，地震动峰值加速度0.05g，地震反应谱特征周期0.35s，为地震活动弱的地区。水文：场区地下水类型分为第四系松散层孔隙水、层状 岩裂隙水和块状岩裂隙水，以及碳酸盐岩岩溶水，前三类地下水类型分布于整个项目区碳酸盐岩岩溶水仅分布于怀集支线的碳酸盐分布区。4、施工准备工作4.2施工管理人员配备4.3 砼配合比设计墩柱混凝土施工配合比根据试验室当日实测参数调整。4.4 施工测量放样施工前按已复核无误的设计桩位坐标放出桩基中心位置，弹出墩柱模板线并做好保护，通知监理单位复测或旁站测量，经复核无误后方可施工。4.5 施工作业队人员配置5.3质量要求 _ 7 6、质量保证措施 _ 7 6.1建立各级领导质量负责制 _ 7 6.2建立培训学习制度 _ 7 6.3强化全面质量管理意识 _ 7 6.4建立质量检查制 _ 8 6.5工程质量保证措施 _ 8 6.6 质量保证体系框图 _ 9 7、雨季施工措施 _ 10 8、施工安全及其他保证措施 _ 10 9、文明施工和环保、水保措施 _ 11 9.1、文明施工保证措施 _ 11 9.1.1强化文明施工意识 _ 11 9.1.2建立文明施工责任制度 _ 12 9.1.3提高文明施工水平 _ 12 9.1.4严格奖惩制度 _ 12 9.1.5现场标准化管理 _ 13 9.2、环境保护措施 _ 13 9.2.1环境保护组织机构 _ 13 9.2.2环境保护措施 _ 14 9.3水保措施 _ 14 10、附图 _ 15墩柱施工方案1、编制依据1.1、二（连某某）至某某（州）国家高速公路粤境连州三水至怀集怀城段A4设计合同段（怀集支线）两阶段施工图设计；1.2、公路桥涵施工技术规范（JTJ 0412000）； 1.3、公路工程质量检验评定标准（JTG F80/12004）； 1.4、公路工程质量检验评定标准(JTG80(1)-2004)； 1.5、现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料；1.6、某某东省高速公路建设双标管理文件。2、工程概况我标段承建的二某某高速起点（K21+480）位于怀集县梁村镇蓝钟河东岸，向西跨蓝钟河、省道S349（设梁村互通），再经岗坪镇南侧至粤桂省界，与在建的某某西灵峰至八步公路相接（K30+642.685），标段路线全长9.192Km。本标段含特大桥1座（蓝钟河特大桥
