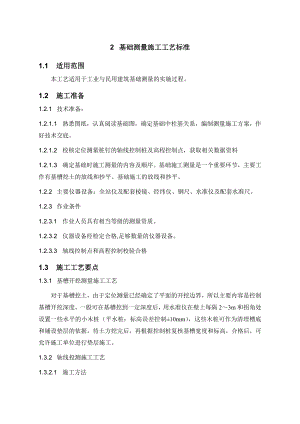

2 基础测量施工工艺标准1.1 适用范围本工艺适用于工业与民用建筑基础测量的实施过程。1.2 施工准备1.2.1 技术准备：1.2.1.1 熟悉图纸，认真阅读基础图，确定基础中柱基关系，编制测量施工方案，作好技术交底。1.2.1.2 校核定位测量桩钉的轴线控制桩及高程控制点，获取相关数据资料1.2.1.3 确定基础时施工测量的内容及顺序。基础施工测量是一个重要环节，主要工作有基槽挖土的放线和抄平、基础施工的放线和抄平。1.2.2 主要仪器设备：全站仪及配套棱镜、经纬仪、钢尺、水准仪及配套水准尺。1.2.3 作业条件1.2.3.1 作业人员具有相当等级的测量资质。1.2.3.2 仪器设备经检定合格,足够数量的仪器设备。1.2.3.3 轴线控制点和高程控制校验合格1.3 施工工艺要点1.3.1 基槽开挖测量施工工艺对于基槽挖土，由于定位测量已经确定了平面的开挖边界，所以主要内容是控制基槽开挖深度，一般可在基槽挖到一定深度后，用水准仪在壁上每隔23m和拐角处设置一些水平的小木桩（平水桩：标高误差控制±10mm），这些木桩可作为清理槽底和铺设垫层的依据，待土方挖完后，再根据控制桩复核基槽宽度和标高，合格后，可允许施工单位进行垫层施工。1.3.2 轴线投测施工工艺1.3.2.1 施工方法轴线投测时最常用的方法是经纬仪正倒镜取中法投测轴线。在轴线控制桩或轴线钉上安置经纬仪，正镜，以地面上的轴线控制桩定向，按经纬仪视准轴方向在施工面上标定一点；倒镜，再标定一点。若两个投影点不重合，则取中点作为轴线端的投影位置。按相同的方法标定轴线另一端的投影位置，两端投影点的连线即为一条定位轴线。按上述方法投测出每条边界轴线，检测边界轴线交点间的距离，如果与设计数据误差符合规范要求，则采用按长度配赋误差的距离内分法做出每条轴线上的轴线交点。按设计图纸，将对应的轴线交点连线得到全部轴线，基础的轴线控制网就已经投测完毕。1.3.2.2 轴线测设步骤1) 正倒镜取中法投测轴线。2) 距离内分法做出轴线交点。3) 轴线交点连线。1.3.2.3 检验1) 用全站仪检测边界轴线交点的平面坐标与设计坐标间的误差是否超限。2) 用全站仪检测轴线交点间的轴线距离误差是否超限。3) 用全站仪检测轴线交点间的斜线距离误差是否超限。1.3.3 标高的传递1.3.3.1 用水准测量法传递高程当开挖较深的基槽可用水准测量法传递高程。如图1.3.3.1，作法是：在坑边架设一吊杆，从杆顶向下挂一根钢尺（钢尺o点在下），在钢尺下端吊一重锤，重锤的重量应与检定钢尺时所用的拉力相同。为了将地面水准点A的高程HA传递到坑内的临时水准点B 上，在地面水准点和基坑之间安置水准仪，先在A 点立尺，测出后视读数a，然后前视钢尺，测出前视读数b。接着将仪器搬到坑内，测出钢尺上后视读数c和B点前视读数d。则坑内临时水准点B之高程HB按下式计算：HB=HA+a-(b-c)-d图1.3.3.1式中（b-c）为通过钢尺传递的高差，如高程传递的精度要求较高时，对（b-c）之值应进行尺长改正及温度改正。上例是由地面向低处引测高程点的情况，当需要由地面向高处传递高程时，也可以采用同样方法进行。1.3.4 用钢尺直接丈量垂直高度传递高程开挖基槽不太深时，可设置垂直标板，将高程引测到标板上，然后用钢尺向下丈量垂直高度，将设计标高直接画在标板上，既方便施工，又易于检查。当需要向建筑物上部传递高程时，可根据柱、墙下部已知的标高点沿柱或墙边向上量取垂直高度，而将高程传递上去。1.3.5 柱基施工测量1.3.5.1 混凝土基础施工测量轴线投测时，已经在施工面上标定了柱基的中心， 根据基础图放出柱基的边界线。在支立模板时以柱基的中心线作为支模板的依据。同时用水准仪控制柱基的标高。1.3.5.2 钢柱基础施工测量根据柱基的中心点，在施工面上标定地脚螺栓的设计位置，同时对垫层抄平。根据垫层上和固定架上投测的中心点，把地脚螺栓安放在设计位置。为了测定地脚螺栓的标高，在固定架的斜对角处焊两根小角钢，在两角钢上引测同一数值的标高点，并刻绘标志，其高度应比地脚螺栓的设计高度稍低一些。然后在角钢上两标点处拉一细钢丝，以定出螺栓的安装高度。待螺栓安好后，测出螺栓第一丝扣的标高。地脚螺栓不宜低于设计标高，允许偏高+5+25mm。1.3.5.3 厂房设备基础施工测量设备基础施工程序有两种：一种是在厂房柱子基础和厂房部分建成后才进行设备基础施工。若采用这种施工方法，必须将厂房外面的控制网在厂房砌筑砖墙之前，引进厂房内部，布设一个内控制网，作为设备基础施工和设备安装放线的依据。另一种是厂房柱基与设备基础同时施工，这时不需建立内控制网，一般是将设备基础主要中心线的端点测设在厂房矩形控制网上。当设备基础支模板或地脚螺栓时，局部的架设木线板或钢线板，以测设螺栓组中心线。1.4 质量标准1.4.1 自行检查合格。1.4.2 测绘主管验收合格。1.4.3 监理验收合格。1.5 应注意的质量问题1.5.1 遵循测绘基本原则：布局上“从整体到局部”；精度上“由高级到低级”；程序上“先控制后细部”。1.5.2 选择恰当的时间测设，尽量减小天气和温度对测设成果的影响。1.5.3 各级验收要及时，验收合格后方能进行下一步施工。1.6 基础测量记录1.6.1 基础施工必须做好施工记录备案，以资校核。1.6.2 施工记录内容1.6.2.1 工程名称和编号，日期，测量、计算与校核人员亲笔签名。1.6.2.2 施测依据，有关的图件和相关数据。1.6.2.3 对于施测方法，作业步骤与注意事项等的文字说明。1.6.2.4 承包人自检说明。1.6.2.5 监理评定意见。1.6.2.6 有关职能部门复核会签。1.7 安全环保措施1.7.1 爱护测量仪器设备，使用时注意保护仪器，使用后立即装箱，避免仪器设备被损坏。1.7.2 测量施工人员注意人身安全，施工时要戴安全帽。
