基坑支护施工方案4.doc

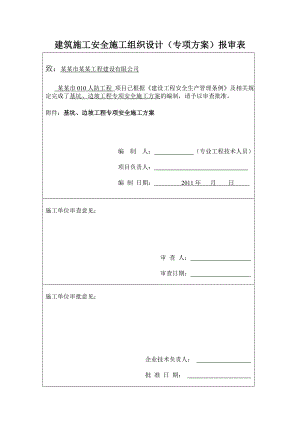

建筑施工安全施工组织设计（专项方案）报审表致：某某市某某工程建设有限公司 某某市010人防工程 项目已根据建设工程安全生产管理条例及相关规定完成了基坑、边坡工程专项安全施工方案的编制，请予以审查批准。附件：基坑、边坡工程专项安全施工方案编 制 人： （专业工程技术人员）项目负责人： 编 制 日期： 2011年 月 日 施工单位审查意见：审 查 人： 审查日期： 施工单位审批意见：企业技术负责人： 批 准 日 期： 施工组织设计（专项施工方案）报审表工程名称：某某市010人防工程 编号：A2 致：某某 某某工程监理有限公司（监理单位）我方已根据施工合同的有关规定完成了 基坑、边坡工程专项安全施工方案的编制，并经我单位技术负责人和总包单位审查批准，请予以审查。附：基坑、边坡施工专项安全施工方案 施工单位（章）： 某某市某某工程建设有限公司 项 目 负 责人： 日 期： 专业监理工程师审查意见： 专业监理工程师： 日 期： 总监理工程师审批意见： 项目监理机构（章）： 总监理工程师： 日 期： 第一章 编制依据1、建筑和结构施工图纸；2、岩土工程勘察报告；3、基坑围护结构设计方案和挡土墙结构设计2011.07；4、建筑工程总平面图和规划红线图；5、基坑周边环境情况和工程所处地段的交通运输条件；6、JGJ120-99建筑基坑支护技术规程；7、JGJ59-99及省厅实施意见；8、JGJ1802009建筑施工土石方工程安全技术规范；9、GB504972009建筑基坑工程监测技术规范；10、DB33/T1008-2000浙江省建筑基坑工程技术规程；11、GB50330-2002建筑边坡工程技术规范12、GB50202-2002建筑地基基础工程施工质量验收规范；13、JGJ130-2011建筑施工扣件式钢管脚手架安全技术规范；14、衢建建200949号 衢州市建筑深基坑工程管理暂行规定；15、建质200987号危险性较大的分部分项工程安全管理办法；16、专家论证审查审查报告；第二章 工程概况及水文地质条件1工程概况1.1某某市O10工程(地上3层，地下1层)；属于框架结构；建筑高度：16.8 m； 工程建设地点:某某市西山公园南入口广场南侧；总建筑面积：6810.05（其中地下3006.73）；总工期：320天，其中基坑施工总工期约4个月；1.2 建设单位：某某市政府投资项目建设中心；勘察单位：江西省勘察勘察设计研究院；监理单位：浙江某某工程监理有限公司；工程设计单位：浙江通和建筑设计有限公司； 浙江省地下建筑设计研究院；支护设计单位：江西省勘察勘察设计研究院； 施工单位：某某市某某工程建设有限公司；项目经理：林飞；项目技术负责人：周海军；质监单位：某某市建筑工程质量监督站：安监单位：某某市建筑工程安全生产监督站：1.3 地基基础和基坑支护工程由某某市某某工程建设有限公司承包施工；1.4 本工程基坑支护采用自然放坡和垂直开挖，坡面喷水泥砂浆防护。1.5 本工程基坑外侧西面的西山边坡支护采用下部悬壁式钢筋砼挡土墙和上部自然放坡的支护方式，挡土墙高度（含基础2 m）为8米。2、 周边环境情况：2.1、基坑东侧：基坑东侧为在建西山路（正在施工）；基坑东侧场地平坦，基坑出土口及基础施工的建筑材料通道均位于基坑东侧南部。2.2、基坑南侧：为菜地和空地，具有西高东低趋势。2.3、基坑西侧：为西山公园，约有19米高的边坡，坡顶往西即为西山山体，西侧坡底挡土墙基础边线距离用地红线20米，边坡采用下部悬壁式钢筋砼挡土墙和上部自然放坡的支护方式，挡土墙高度（含基础2 m）为8米。2.4、基坑北侧：为菜地和空地，具有西高东低趋势。2.5、基坑四周围档尚未建设.。3水文地质条件3.1该场地范围内地下水为表层滞水、孔隙潜水及深部岩石裂隙水，根据基坑开挖情况及现场实地观测，基坑开挖范围内岩土层含水性极弱、渗透性极差，基坑侧壁渗水量极少，无泉水分布。即地下水对基坑开挖影响很小。3.2勘察时测得的地下水位绝对高程108.72-104.40m（本工程室内地坪标高±0.000相当于黄海高程103.9 m），基坑和边坡支护设计计算时地下水位相对标高取-5.000 m。4工程地质条件本工程现场地平整已经基本完成，场地平整后的标高为1.0 m，根据岩土工程勘察报告和现场场地开挖平整情况，本工程无不良地质作用；该场地地基土在钻探深度内自上而下依次叙述如下表3.1：工程地质情况一览表 表3.1层号岩土名称层厚(m)层底绝对标高(m)分布情况内摩擦角Ø(º)耕植土0.000.30115.22109.9全场分布粉质粘土2.203.20114.92109.60全场分布-1全风化砂砾岩2.506.7011.82107.10全场分布15.0-2强风化砂砾岩1.003.50107.72100.40全场分布45-3中风化砂砾岩3.003.20105.6298.40全场分布45-4微风化砂砾岩1.508.50102.6295.40全场分布45备注：具体详见地质剖面图和基坑围护结构施工详图。第三章 施工准备1、现场封闭1.1 对基坑外围要设置围挡，并在道路出入口位置设置门卫和相关警示牌。1.2 对挡土墙自然放坡的顶部和暂时无法设置围档的区域，应设置封闭型的轻质材料围档或采用防护栏杆防护，若采用防护栏杆防护的，应涂刷红白相间的警戒色，挂设警示和禁令标志牌，并采用2000目安全网进行围护；2、现场出土口、运输道路布置和现场保洁2.1 根据现场地理环境，挖土期间现场在西山路南端设一个出土口；2.2 土方开挖和运输之前必须将现场出土口至基坑边线的运土和运料车道进行硬化，出土口与市政道路交界处设置水冲轮胎设施，派专人对进出土方车辆进行清洗。在各个主要出口设置二道沉淀池，经二次沉淀后再排入市政排水系统。基坑。开挖前与相应单位协商，办理好运土、堆土的相关手续。 3、测量控制网 3.1设置控制轴线和水平基准点。开挖前应准确定位建筑物轴线、坑口线、坑底线、台阶线和底板边线。基坑开挖范围内所有轴线桩、水准点都要引出机械施工活动区以外和围墙上，并设置涂红A漆的钢管支架加以保护。4、委托监测4.1根据专家论证意见，联系建设方确定受委托的第三方监测单位为某某市维业测绘有限公司，具体监测要求见本方案“第五章、基坑、边坡工程支护监测要求”。5、夜间施工照明布置5.1在工程四周设置2盏3.5KW的照明灯，用于夜间施工照明，按照基坑开挖的流程，在基坑周围依次设置若干照明灯，确保挖土方开挖在夜间施工时的照明要求，并派专职电工值班。6、组织管理 6.1组织并配备土方工程所需各专业技术人员、管理人员和技术工人，制定完整的技术岗位责任制和质量、安全管理网络体系。熟悉图纸，做好施工、安全技术交底。7、物资准备 备好相关施工材料、设备和抢险物资，搭好相应安全防护棚。8、施工机械配置 本基坑挖土以机械挖土为主，人工为辅，根据本工程基坑挖土工作的实际情况，配置主要机械设备如下： PC220型液压反铲挖掘机：12台 电动夯土机： 1台 Q20XL型潜水泵： 56台 重型载重汽车： 5 6辆空压机（9-12m3） 35台 PZ-5型喷射泵 12台350L砼搅拌机 1台 交流电焊机 1台切断机 2台 弯曲机 2台 插入式振动器 23台在施工过程中，可根据现场实际情况适当调整开挖进度和机械配备数量。施工中遇突发事件或延误工期状况发生，则及时调整机械及人员数量，确保工期按计划完成。第四章 基坑、边坡开挖和支护施工流程及方法1、 本工程基坑和支护设计概况1.1、本工程基础采用C35独基加防水阀板基础，底板下设C15素砼垫层，人防地下室砼底板厚度0.61m。地下室呈长方形，基坑地下室底板东西宽（42.3+0.5×243.3）m、南北长（69.0+0.5×270.0）m，基坑底面积约3031.0，基坑在现状标高1m分别向下挖深至7.3m、7.4m、9.0 m（不含10垫层），因此基坑最深深度约为8 m。 1.2、本工程无电梯井，但有较多的集水井，集水井设计深度1.0米（平面尺寸分别为1.0×1.0 m、1.0×2.0 m、1.2×1.5m，基本位于工程基坑的四周边）。1.3、本工程基坑支护设计靠近东南角的AB段和GA段采用上部自然放坡和下部垂直开挖，其他段面均采用垂直开挖，坡面要求喷水泥砂浆防护。1.4、 本工程基坑外侧西面的西山边坡支护采用下部悬壁式钢筋砼挡土墙和上部自然放坡的支护方式，挡土墙高度（含基础2 m）为8米，坡顶设置有防洪截水沟（高宽400×250）。2、 施工段的划分和总体施工顺序2.1 施工段的划分：本工程基坑根据人防建筑施工图和结构施工图，依据地下室板底标高之高差，结合轴的后浇带设置要求，将人防地下室分为南北二大区块，各区块相对位置见下图，各区块的场地标高、板底标高、承台底标高、处墙地梁底标高及基坑开挖深度详见表1和支护施工图设计各剖面图。 南施工段，长约31.9m；室外地坪标高1.0 m，底板底标高为7.3m（不
