城市防洪堤施工组织设计.doc

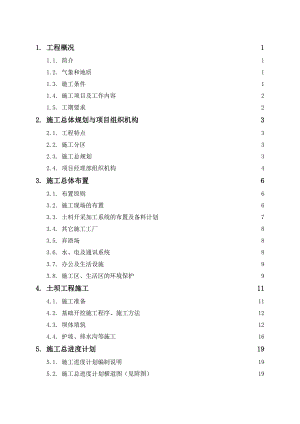

1. 工程概况11.1. 简介11.2. 气象和地质11.3. 施工条件11.4. 施工项目及工作内容21.5. 工期要求22. 施工总体规划与项目组织机构32.1. 工程特点32.2. 施工分区32.3. 施工总规划32.4. 项目经理部组织机构43. 施工总体布置63.1. 布置原则63.2. 施工现场的布置63.3. 土料开采加工系统的布置及备料计划73.4. 其它施工工厂83.5. 弃渣场83.6. 水、电及通讯系统83.7. 办公及生活设施93.8. 施工区、生活区的环境保护94. 土坝工程施工114.1. 施工准备114.2. 基础开挖施工程序、施工方法124.3. 坝体填筑124.4. 护坡、排水沟等施工165. 施工总进度计划195.1. 施工进度计划编制说明195.2. 施工总进度计划横道图（见附图）195.3. 施工总进度计划网络图（见附图）196. 主要施工机械、劳动力、材料汇总表207. 施工进度保证措施248. 施工质量保证措施268.1. 前言268.2. 工程质量保证体系268.3. 工程质量保证措施388.4. 浆砌石施工质量控制措施418.5. 土方填筑质量控制措施429. 施工安全保证体系和保证措施449.1. 安全生产的原则、方针和目标449.2. 施工安全保证体系449.3. 安全保护和健康4910. 文明施工及环境保护措施5110.1. 文明施工及环境保护组织机构5110.2. 文明施工管理措施5110.3. 环境保护措施52附图：1. 施工总平面布置图 XT-12 施工进度计划横道图 XT-23 施工进度计划网络图XT-31 工程概况2 简介新堤安全区地处洪湖分蓄洪区中部，南临长江，西北是烟波浩瀚的洪湖，内荆河分为东西两部分。安全区宛如一三角洲，东西向10km，垂直3.5 km，围堤长24.383 km。安全区地势平坦，沿长江干堤较高，黄牛湖垦区较低。新堤是洪湖市政治、经济、文化中心，是中共洪湖市委、市政府机关所在地。3 气象和地质4 水文、气象新堤安全区位于江汉平原腹地，属亚热带季风气候地区，多年平均降雨量为1297.3mm，最大降水量为2309.4mm，最小降水量为756mm。 新堤区域内的最高气温为39.6，最低气温为-13.2。年日照总时为1966小时，无霜期258天，多年平均蒸发量1288mm。全年按240天施工日比较可靠。分洪区汛期为每年的六至十一月，最大风速10.89m/s。5 工程地质地基持力层主要建筑在第四纪地基上，表层为全新统冲湖积层，岩性以粘土、淤泥质粘土为主。黏土层厚度较薄，一般为13米，局部地段仅1.0米。淤泥质粘土厚度14米不等，其含水量大于液限，呈流塑或软塑状态。压塑系数a1-20.5Mpa属高压缩性土。渗透系数为1.001.78*10-5cm/s透水性差且含有有机质。6 施工条件7 对外交通新堤安全区是洪湖市委、市政府机关所在地，东距仙桃、武汉分别为77km和182km，西距监利、沙市分别为94km和185km。是长江中游水陆集散中心，交通十分方便。本工程对外交通除长江水运外。陆运有洪湖至武汉，洪湖至沙市的公路干线，运输能力很大。8 建筑材料土料场在距外堤脚200m以外，350米范围内布置7个土料肠，内荆河以西2个，内荆河以东5个，总面积406.3万m2，可利用面积325.1万 m2。9 施工用水、电本工程在洪湖市区内，施工用水、用电均可在市内解决。10 施工项目及工作内容11 主要工程项目本工程的主要项目有：标段：桩号8+81011+250，土方填筑42.5万m3； 2标段：桩号11+70012+300，土方填筑27.5万m3； 3标段：桩号12+30013+550，土方填筑36万m3；12 工期要求根据文件的要求，本工程开工日期：2003年1月10日，竣工日期：2003年7月10日。13 施工总体规划与项目组织机构14 工程特点15 工程量大，工期短；16 地基持力层座落在高压缩性厚度不一的淤泥质粘土层上，这类地基承受填土的荷载，其持力层在加栽过程中会产生沉降差异和局部剪切破坏。为此在技术方面，对基础采取自重予压措施（在26.42米高程平台以下放缓边坡）；在施工安排上采取全线全断面施工，分期加高，预留沉陷期（2003年3月10日2003年5月10日）以保证基础稳定。17 土料场土层厚度不大，采用平面薄层开挖，结合翻晒；湖区地下水位较高，土料含水量大，使用前必须做好土场周边沟和土场内深沟排水，以降低水位。18 雨季施工，要在沿堤200m范围内堆置土料备用。19 施工区距离市区较近，注意安全和环保。20 施工分区根据本工程的断面及地基特性，该工程施工分区如下：第一区8+81010+700；第二区10+70012+550；第三区12+60013+550。21 施工总规划 我公司是水利水电施工、公路工程施工、市政工程施工、房屋建筑工程施工、机电安装工程施工五个总承包壹级和地基与基础工程专业承包壹级的施工企业，施工能力、施工机械设备、施工技术力量雄厚。我公司一旦承担了新堤安全区工程的施工任务，以一流的施工管理水平、良好的施工形象，运用先进的施工技术和手段，保质保量完成合同规定的施工任务。22 工程质量我们一定以“科学管理，严格控制；一流服务，争创精品”为指导方针，将本工程的质量总目标定为：达到国家验收规范优良标准。具体指标为：单元工程合格率100%、优良率80%以上；单位工程全部为优良；工程外观质量得分90分以上。 23 施工工期我公司将投入经验丰富的工程技术人员和先进的施工设备，运用项目管理软件，对工程进行动态管理，在保证安全和质量的前提下，加快生产进度。本工程计划于2003年1月10日进场正式开工，2004年7月10日竣工；预留沉陷期2003年3月10日5月10日。24 施工环境保护在本工程施工中，我们以“爱护自然，控制污染；节能将耗，持续发展”为方针，成立专门机构负责施工环保工作，制定具体制度及环保措施，密切联系当地环保部门，有效运作管理、实施、监督、检测等，同时结合本工程特殊的地理位置和建成后发挥旅游、美化县城等的功效，我们将环境保护落实到人，把环保措施贯穿到整个施工过程。把本工程建成为质量优良，环境一流的工程。 25 安全生产及文明施工提倡科学管理，文明施工的工作作风，坚持“安全生产，预防为主”的思想，做到杜绝死亡事故的发生，事故频率低于3；在创优质工程的同时，创建一流的文明施工工地：做到施工道路畅通、材料堆放整齐、合理规划设备停放场地、场内设置连续、畅通的排水系统，沟池成网，组织排水等。26 项目经理部组织机构根据我公司的组织机构和管理层次，将组织以往在类似工程施工中较有施工经验的施工队伍进行本工程的施工，并组成项目经理部，按项目法组织工程施工，以满足业主工程管理的需要。我公司将成立工程项目经理部，并从曾参加过类似工程施工的人员中选取施工经验丰富，年富力强，责任心强的人员作为该项目的骨干力量，直接对现场进行统一管理，和实施本工程的施工。现场组织机构详见下图所示：项目经理项目副经理项目总工程师设备物资部综合办公室质量技术部前方施工部经济财务部模板厂钢筋厂基础处理队试验室土石方施工队砌石施工队安全组机电机修车间测量监测组27 施工总体布置28 布置原则29 布置原则施工场地的规划布置是在业主提供的临时设施征地范围内进行的，根椐工程施工特点及地形条件，本着节约用地，方便管理，布置合理的原则，最大限度地减少对周围环境的影响。施工临时设施场地的划分和布置应符合国家有关的安全、卫生、环境保护、噪音、粉尘废水、污染物等规定。施工布置主要是根据建筑物布置的特点，结合原有的道路、地形地势等条件，采用分区分块规划，按功能集中布置，并尽量利用现有交通、场地以减少临时征地的方法。在因地制宜、因时制宜和利于生活、方便生产、快速安全、经济可靠的原则指导下解决各种施工设施的布置，以完成计划内的施工任务。30 施工总布置的主要内容包括：（1）运输方案：选择场内运输与右岸交通相联系方式、布置路线等。（2）选择合理的场地、布置各种辅助系统及办公、生活和文化福利设施。（3）选择供水、供电、供风及通讯等系统的位置布置干管、干线。（4）规划弃碴，堆料场地，选定土料场、骨料场，做好开挖、回填土石方的平衡和调配工作。（5）制定防洪、防火等安全措施。（6）确定治理施工排污、排水等的环保措施。31 施工现场的布置本工程在洪湖市区内， 机械修配，汽车修配，综合加工等施工设施，水、电、通讯及照明系统，工人生活住宅均可在市内解决，本工程堤线200m以外为取土区，200米以内属护堤地，施工期间，可安排施工机械和运输车辆的停车场，临时修理点，土料和弃料的临时堆场。 32 对外交通运输本工程东距仙桃、武汉分别为77km和182km，西距监利、沙市分别为94km和185km。是长江中游水陆集散中心，交通十分方便。33 场内交通运输场内公路：工程施工范围内新建7m宽的泥结石路面施工公路约2km连接各施工工作面和各工区。具体施工道路布置详见施工总平面布置图 XT-01。34 土料开采加工系统的布置及备料计划35 土料场选择和开采36 土料场的选择根据文件说明，土料场在距外堤脚200m以外，350米范围内布置7个土料肠，内荆河以西2个，内荆河以东5个，总面积406.3万m2，可利用面积325.1 m2。料场有储量均可满足本工程土坝用料要求。37 料场复查1).在施工前，组织人员对提供的料场进行复查。2).料场复查应提供：土料场各区、各层、不同含水量范围的储量、分布高程、有效开采面积、可利用储量、无用量、总储量等。3).土料场物理力学指标复核重点是：比重、天然密度、天然含水量、最优含水量、最大干容量、压缩系数、渗透系数等。38 料场规划1).根据料场的地形、地质、交通、开采条件和各个时期的填筑量等因素，划定开采区，分期使用。2).选择场地宽阔、料层厚、储量集中、土质较好的料区作为主开采区，选择其他料区作为辅助开采区。3).做好开采工作面的划分，运输线路、排水系统、堆场、无用层堆弃等布置。4).根据料场规划及进度安排提出分期分批的用料计划。39 土料的开采及运输土坝填筑土方约106万m3，计划拟用6台液压反铲挖装，60辆15t自卸汽车运输至填筑工作面。(1).开采要求：土料开采时先将表面覆盖层料剥除，再进行新鲜土料的开采。切不可将表层腐植土填到土堤的中间去。(2).开采设备：用反铲挖掘机挖装、自卸汽车运输至施工现场，进行填压。40 土料的备料计划根据文件说明，大坝土料场有7个，内荆合以东5土料场为主料场，以西2个为辅助料场，在2003年1月1日工程正式开工后，先剥离表层覆盖层料，料场有土质及储量均可满足本工程大坝用料要求。41 其它施工工厂42 钢筋、木材加工厂：不设置钢筋、木材加工厂，根据工程所需，
