城市道路施工方案#山东.doc

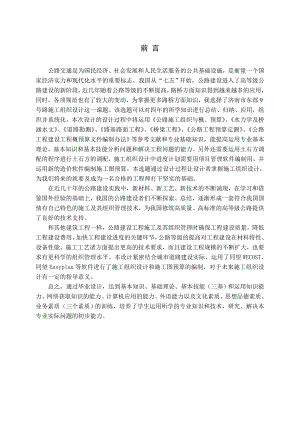

前 言公路交通是为国民经济、社会发展和人民生活服务的公共基础设施，是衡量一个国家经济实力和现代化水平的重要标志。我国从“七五”开始，公路建设进入了高等级公路建设的新阶段，近几年随着公路等级的不断提高，路桥方面知识得到越来越多的应用，同时，各项规范也有了较大的变动，为掌握更多路桥方面知识，我选择了济南市东部9号路施工组织设计这一课题。该选题可以对四年的所学知识进行总结、归纳、应用，组织并系统化。本次设计的设计过程中将运用公路施工组织与概、预算、水力学及桥涵水文、道路勘测、路基路面工程、桥梁工程、公路工程预算定额、公路工程建设工程概预算文件编制办法等参考文献和专业基础知识，能提高运用专业基本理论，基本知识和基本技能分析问题和解决工程问题的能力。另外还需要运用土石方调配的程序进行土石方的调配，施工组织设计中进度计划需要用项目管理软件编制用，并运用新的造价软件编制施工图预算。本选题通过设计过程让设计者掌握施工组织设计，为我们将来的就要及成为一名合格的工程师打下坚实的基础。在近几十年的公路建设实践中，新材料、新工艺、新技术的不断涌现，在学习和借鉴国外经验的基础上，我国的公路建设者们不断探索、总结，逐渐形成一套符合我国国情有自己特色的施工及其组织管理技术，为我国修筑高质量、高标准的高等级公路提供了良好的技术支持。和其他建筑工程一样，公路建设工程施工及其组织管理时确保工程建设质量，降低工程建设费用，加快工程建设进度的关键环节，公路等级的提高对工程建设在材料特性、设备性能、施工工艺诸方面提出更高的技术要求，而且建设工程规模的不断扩大，也要求有更科学的组织管理水平。本设计紧密结合城市道路建设实际，运用了同望WECOST、同望Easyplan等软件进行了施工组织设计和施工图预算的编制，对于未来施工组织设计有一定的指导意义。总之，通过毕业设计，达到基本知识、基础理论、基本技能（三基）和运用知识能力、网络获取知识的能力、计算机应用的能力、外语能力以及文化素质、思想品德素质、业务素质（三个素质）的训练，培养了学生运用所学的专业知识和技术，研究、解决本专业实际问题的初步能力。1.总体概述1.1施工组织设计的编制说明1.1.1编制依据（1）市政工程技术标准（2）市政工程质量检验评定标准（3）工程施工图设计文件（4）招标文件（5）现场踏勘调查所获得的有关资料。（6）各施工及试验规范。1.1.2编制范围孙村9号路桩号K0+000-K3+269.43段为本组织设计的编制范围。包含该段路基、路面、涵洞和排水系统等。1.1.3编制原则（1）严格遵守项目要求的原则。（2）确保工期的原则根据施工图中的工程内容合理安排施工顺序、优化资源配置、并充分考虑气候对工期的影响，科学组织指挥，力争提前完成任务，争取主动。（3）文明施工的原则因地制宜，以人为本。交通、电力、材料、施工现场规划，本着节约用水，防止水土流失的原则，减少污染，精心布置施工现场，合理安排施工便道，充分利用当地资源，降低工程费用。保护山林树木及周围环境，做好水土保护，创建文明施工工地。（4）争创行业一流，建造优质工程的原则确定本标段的质量目标：合格工程。制定创优规划，确保每道工序，每个分项工程质量均达到公路工程质量检验评定标准的合格标准以上，建造一流的精品工程。当质量与进度发生冲突时，首先确保工程质量。（5）安全第一、预防为主的原则确立安全目标，完善规章制度，强化现场的各项制度、措施的落实，确保安全生产目标的实现。（6）、力求施工方案的适用性和先进性原则结合工程特点，运用流水作业和网络技术，做好劳力、材料、机械设备的综合调配。在保证质量，技术安全下，积极采用新工艺、新机具、新材料及新的测试检验方法。力求方案的适用性、合理性、先进性和经济性，组织均衡生产。（7）、遵纪守法和尊重地方风俗的原则.施工中遵守国家的法律、法规，兼顾地方和群众利益，尊重地方的风俗习惯，减少扰民。1.2工程概况（1）济南市东部产业带孙村片区西起上河，东至西巨野河，南起围子山，北至胶济铁路，面积约57平方公里，近期在区内形成3条南北主干路与4条东西次干路的网络布局，路网总长20多公里。区内地形平坦，南高北低，东西两边高，中间低，在低洼处形成了由南向北的杨家河。在区内分布由孙村镇及南吨邱，东吨邱等村庄，其余大部分为耕地。（2）因本工程为改建项目，原道路红线宽分为50米和70米两种。工业南路至新泺大街段红线宽为 70米，横断面形式采用四块板。道路中心为20米中央花坛，两侧车行道宽各11米，两侧各3米绿化带，两侧非机动车道各6.5米，两侧人行道各4.5米。新泺大街至济王公路红线宽50米，横断面形式采用三块板。车行道宽为22米，两侧各3米绿化带，两侧非机动车道各6.5米，两侧人行道各4.5米。（3）因本工程路基部分已经施工，且有部分雨。污水管线已埋设，因本工期工程无实测地形资料，施工前注意复测工程量。1.3施工组织机构1.3.1项目经理部的组成根据工程特点和工期要求，将组织精干力量组建本标段项目经理部，对工程进行全面管理，配备专职的质量员、施工员、安全员、材料员、统计员，以保证工程按质按量顺利完成。施工管理组织机构见下图： 项目经理技术负责人项目副经理各施工队工程技术组材料设备组安全生产文明施工组质量检查组计划财务组行政组 图1.1 施工管理组织机构2.土石方调配2.1调配原则（1）应尽可能横向调配，以减少废方和借方。（2）选用经济运距时，应综合考虑施工方法、运输条件和地形等因素。（3）不同性质的土石方应分别调配，以做到分层填筑。石方除特殊情况下，一般不作纵向调配。（4）应妥善处理废方。（5）填方如需路外借土，应根据借方的数量，结合附近的地形、地质等情况，认真考虑后进行调配。（6）应考虑桥涵的位置，一般不做跨沟调运，也应考虑地形，一般不宜往上坡方向调运。（7）土石方数量集中的路段，可单独进行调配。2.2调配方法（1）本路段借方运距为1026.259m，选用20t以内自卸汽车运土，期间应采用2.0以内履带式单斗挖掘机配合挖装土方。(2) 本路段调配运距为203.708m，选用以内拖式铲运机铲运土方。2.3土石方数量计算表土石方调配结果见附录13、有关基础数据计算3.1临时工程（1）汽车便道路基宽度B=7m 路面宽度B=4.5m 便道长度L=3km 人工工日68t光轮压路机台班810t光轮压路机台班1215t光轮压路机台班0.6t手扶振动碾压机台班（2）架设电线架设长度L=3km人工工日3.2圆管涵浆砌片石锥坡Q=3.39m3 浆砌片石基础Q=1.98m3 浆砌片石隔水墙Q=3.13m3 浆砌片石洞口铺砌Q=1.64m3人工工日3.3路基工程（1）自卸汽车运土借方土方运距20t以内自卸汽车=台班（2）挖掘机挖装土方借方土方人工=工日75kw以内履带式推土机=台班2.0以内履带式单斗挖掘机=台班（3）铲运机铲运土方纵向调配土方平均运距人工=工日以内拖式铲运机台班（4）机械碾压路基填方路基填方土量人工工日75kw以内履带式推土机台班120kw以内自行式平地机台班68t光轮压路机台班15t以内振动压路机台班零填及挖方路基零填及挖方路基面积人工工日75kw以内履带式推土机台班120kw以内自行式平地机台班68t光轮压路机台班15t以内振动压路机台班（5）整修路基整修路拱整修面积120kw以内自行式平地机台班810t光轮压路机台班整修边坡边坡长度人工工日3.4路面工程（1）挖路槽路槽面积人工工日1215t光轮压路机台班（2）培路肩土方面积人工工日0.6t以内手扶式振动碾台班图3.1路面结构示意图（3）路面底基层工程量人工工日120kw以内自行式平地机台班68t光轮压路机台班1215t光轮压路机台班235kw以内稳定土拌合机台班6000L以内洒水汽车台班（4）路面基层工程量人工工日120kw以内自行式平地机台班68t光轮压路机台班1215t光轮压路机台班235kw以内稳定土拌合机台班6000L以内洒水汽车台班（5）路基面层 （沥青混合料拌和）粗粒式（AC-20）人工工日以内沥青拌和设备台班5t以内自卸汽车台班中粒式（AC-20）人工工日以内轮胎式装载机台班以内沥青拌和设备台班5t以内自卸汽车台班细粒式人工工日以内轮胎式装载机台班以内沥青拌和设备台班5t以内自卸汽车台班（6）沥青混合料运输L=2.2km15t以内自卸汽车台班（7）沥青混合料路面铺筑粗粒式人工工日68t光轮压路机台班1215t光轮压路机台班12.5m以内沥青混合料摊铺机台班1620t轮胎压路机台班2025t轮胎压路机台班中粒式（AC-20）人工工日68t光轮压路机台班1215t光轮压路机台班12.5m以内沥青混合料摊铺机台班1620t轮胎压路机台班2025t轮胎压路机台班细粒式（AC-13）人工工日68t光轮压路机台班1215t光轮压路机台班12.5m以内沥青混合料摊铺机台班15t以内振动压路机台班（8）沥青混合料拌和设备安装、拆卸人工工日以内单斗挖掘机台班250L以内混凝土搅拌机台班20t以内平板拖车台班12t以内汽车式起重机台班40t以内汽车式起重机台班75t以内汽车式起重机台班3.5路缘石工程量 人工3.6修泄水槽工程量 人工4、施工现场平面布置本工程为改建道路工程，总长3269.43米，施工区域大，在现场平面布置中，要做到既满足工程施工需要，又要减少施工对周围环境的影响，文明施工，使本工程成为一项爱民工程，利民工程。4.1施工总体平面布置原则（1）尽量少占耕地，特别是少占良田。（2）尽量有利于现场施工，节约投资。（3）临时工程和设施尽量不干扰其他工程施工，不干扰居民生产、生活。（4）与附近供水、供电、交通及通讯条件相适应4.2办公、生活设施4.2.1现场临时设施平面布置本工程施工现场在平面布置时，考虑业主和周边民众的要求，尽量少占耕地。现场临时办公设施租用附近民房，临时料场及机械停放点位于K0+150处。现场临时设施规格及数量见表序号名称数量结构形式1办公室2间租用民房2宿舍6间租用民房3试验室1间租用民房4食堂、浴室1间租用民房6材料仓库1间活动房7水泥仓库1间活动房9沥青拌和站1间活动房现场临时设施平面图如下：图4.1现场临时设施平面图4.2.2材料堆放场地及生产设施为便于现场标准化管理，对原材料保护，四周开设排水沟，保证场地内不积水，以保证原材料使用质
