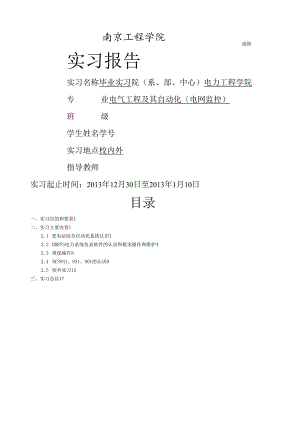

成绩南京工程学院实习报告实习名称毕业实习院（系、部、中心）电力工程学院专业电气工程及其自动化电网监控）班级学生姓名学号实习地点校内外指导教师实习起止时间：2013年12月30日至2013年1月10日目录一、实习目的和要求1二、实习主要内容12.1 变电站综合自动化系统认识12.2 DDRTS电力系统仿真软件的认识和根本操作和维护42.3 继保操作82.4 RCS941、931、901的认识92.5 校外实习12三、实习总结17一、实习目的和要求毕业实习是一个重要的实践性环节。在毕业实习时，学生已经完成了专业教学方案中规定的全部理论课程和实践课程的学习，并已通过了钳工、电子工艺、认识认识、专业认识、二次回路等实习，也通过了有关课程设计、课程实践等环节的训练。学生已初步掌握了一定的硬件和软件的设计、调试和排除故障的能力。毕业实习的目的就是贯彻理论联系实际的原那么，通过实习使学生能够将所学的知识与生产实际相结合，进一步稳固和深化专业知识，增强实践能力，扩大专业知识面，为毕业设计和毕业后从事实际工作打好根底。变电站综合自动化实习是电气工程及其自动化专业（电网监控方向）本科学生的一门专业实践教学课。实习的目的在于通过使学生实际接触、操作典型的变电站综合自动化系统，认识和了解变电站综合自动化系统的结构、功能、信息、特点，理解变电站综合自动化系统的工作原理和过程，理解变电站综合自动化系统中各个子系统的关系、联系，理解变电站运行管理规程，掌握NS2000变电站综合自动化系统的常用操作方法和根本维护技能。为今后从事相关专业技术工作打下良好的技能根底。二、实习主要内容2.1变电站综合自动化系统认识D变电站自动化技术培训系统简介变电站综合自动化技术培训与继电保护测试系统根据建设目的和主要培训对象的需要，一次系统采用计算机软件进行实时动态仿真，二次系统采用与电力生产现场相同的、真实的变电站综合自动化设备。在软件仿真的一次系统和真实的二次系统之间还需要一套起TV、TA和一次设备控制及信号的辅助接点等作用的“变电站二次输入/输出与信号转换装置”和断路器及刀闸的操作及闭锁机构。系统根本结构如图1所示。变电站综合自动化系统变电站综合自动化后台系统现场总线/以太网保护/测控/自动装置r100v5A二次I功左接线1放大它Z/流拟号其交直模信跳合闸命令断路器雷通器U位置变电站二次Uc)信号转换装置计篁机仿真变电站高速通信通道。电力系统实时动态数字仿真主机图1、变电站综合自动化技术培训系统结构框图IlOkV南工变综合自动化系统屏柜布置图2)NS2000变电站综合自动化系统结构、功能、信息电压表信号转族发置8#信号转换装R6#信号转换装比5#治号转换发置3*信号转族甚置1#电波表信号转映奘©9#信号转换装置7#信号转换装置4#信号转跳装JS2#InNSC222人机接口电元1#功率放大潺进线开关InNSR6I2IokV样院线保护测控2nNSR6I2IOkVK线保护利控InNSR6I2IOkVHiiK线保护测控2nNSR6I2ICkVffiK戊保护则KBnNSR64IRIlokV分双保护及备力投QnNSR656RIIOkVPT井川装JtInNSR612RIIOkVifi段保护InNSR6I2RIIOkVitt域保护TnNSR69IR叁幼保妒Ri.ZHn、Z1.nNSR699R2nNSQO3通信控制器3nDESlOl6R网络交换机2#功率放火蹲调压器HnNSRW5R在后稿保护1.nNSR695R低后名保护3nNSR621Iokvm电有器保护韵拴4nNSR63】IOt1.VfIffi用变保护WlSNSR62I3#功率放大器分路开关及信号In3nNSDXMIKlkV线跟测拄单尤InNSD2O4主变制控单元NSl)2N他按朱元整流变压器IIOkV线?功率放大SS柜7#枢宜流电源柜6#帆KIkV保护利控柜25#枢IOkV保护舅控柜14#和UokV分段保护海柱柜3#柜Il(IkV保护测控柜2#柜主变保护测控柜1#枢通信控IH机Fh:孝电K保妒ZHn：XJE施咕路推操作收Z1.m他JE倒断路翳操作板HOKV南工变综合自动化系统屏柜实物图3）IlOkV变电站主接线和运行方式变电站一次系统（包括主接线及一次设备）原那么上应可以由用户“任意”设计。但由于经费有限，不可能一次性配置全各种保护和自动装置，因此，一次主接线暂时先按IlOKV变电站考虑。其参考一次主接线如图2所示。变电站为中间变电站，11OKV侧进线1及进线3均有电源供电。南京工程钺变电站科范2#线东山2#线科苑1#线东山1#线7105IIok吩段7107101J_IokVn母713fI7133714471437145加4IlOkVIIS7137,7131,70227002702714771417135132614I262427020KA070242#主变1#所用变南医线商院线1#电容器IokV分段神院线海院线2#电容器图2变电站一次主接线参考图2.2 DDRTS电力系统仿真软件的认识和根本操作和维护DDDRTS电力系统仿真软件“四遥”功能遥测：分段断路器710处于合闸状态科苑1#线仿真器现场监控主站误差有功P(KW)34.37234.3470.0727%无功Q(KVar)17.71117.6160.536%电流Ia（八）193.133192.750.198%东山1#线仿真器现场监控主站误差有功P(KW)45.63145.930.657%无功Q(KVar)21.31321,3970.394%电流Ia（八）251.822252.540.285%对710进行遥控分闸操作科苑1#线仿真器现场监控主站误差有功P(KW)34.31734.2670.146%无功Q(KVar)17.68317.6160.379%电流Ia（八）192.978192.750.118%东山1#线仿真器现场监控主站误差有功P(KW)46.15346.4130.563%无功Q(KVar)21.73921.7990.276%电流Ia（八）255.304255.710.159%遥控:对科苑1#断路器711进行遥控分闸操作（手柄远控状态）步骤:对科苑1#断路器711进行遥控分闸操作（手柄就地状态）步骤:点右键选遥控分（提不：请在3分钟内发操作令，过期对话框将关闭）遥控正令己发出，正在等待遥信变位遥控执行失败，状态无变化关闭遥信简报显示的最新事件在最上面一行遥调变电站中队变压器分接头进行调节，操作屏上有3个按钮，分别是升档、急停和降档；调档切换开关分远控和就地对变压器进行降档操作（手柄远控状态）：2.3 继保操作1) 1#主变压器：仿真侧：在仿真侧可以设置故障，故障类型可以选择短路，故障相位可以选择A/B/C三相，也可以选择接地，故障性质可以选择瞬时或者永久，故障位置可以选择油箱内外或者调压体局部故障。在此次操作中，设置变压器油箱外永久性三相短路故障。故障设置确认后，1#差动速断保护将1#主变两端的断路器701和101断开。保护装置屏按“复归”按钮，此时遥控合701和101,无法合上，需要在仿真侧去除一次故障，此时才能遥控合闸。2) IoKV南医线1#线:仿真侧：在仿真侧可以设置故障，故障类型可以选择短路或者断路，故障阻抗设置，故障距线路首端电气距离百分比。在此次操作中，设置故障类型为瞬时故障。故障确认后，过流保护将161断开，然后重合闸启动。假设设置故障类型为永久性故障，那么161断开后，重合闸动作，先重合161,然后161再次断开。同时海院线、神院线低频减载动作，海院线与神院线被切断。这是由于发电厂l#3000MW,发电厂2#800MW,由于电网不是无穷大电网，承受能力有限，故障发生时，系统频率下降，导致2#主变馈线低频减载工作，从而切除。3) 1#主变异常工况：仿真侧：在仿真侧可以设置异常信息为重瓦斯或者轻瓦斯。设置1#主变本体轻瓦斯：1#主变本体轻瓦斯动作，1#主变差动保护轻瓦斯信号动作设置1#主变本体重瓦斯：1#主变本体重瓦斯动作，1#主变差动保护重瓦斯信号异常设置1#主变油温高：1#主变油温高动作，1#主变差动保护主变油温高动作设置1#主变调变轻瓦斯：1#主变调变轻瓦斯动作分，1#主变差动保护有载轻瓦斯动作设置1#主变调变重瓦斯：1#主变调变重瓦斯动作合，1#主变差动保护有载重瓦斯动作不断增加南医线的负荷，记录P、U,采用负荷调节功能，此时保护退出运行。得到一下数据:仿真侧功率S/MVA遥控测功率P/MW遥控测电压U/KV5+3j5.4810.410+6j11.06410.215+9j12.94310.120+12j13.5659.925+15j12.8489.830+18j12.8489.835+2lj12.8489.440+24j12.8489.3可以看出，随着功率升高，电压一直下降，而有功功率那么上升，上升到一定数值后，维持不变，不再上升。4) 4RCS941、931、901的认识1) PRC41的含义P一保护屏，R继电保护，C-控制，419412) RCS941A01的含义，RCS941有几个插件，分别是什么？含义：RCS是南瑞继保的简称，RCS-941A为IlOKV输电保护装置插件：电源插件(DC)交流插件(AC)低通滤波器(1.PF)、CPU插件(CPU)、通信插件(ToM)、24V光耦插件(OPT).跳闸出口插件(OUT)、操作回路插件(SWI).电压切换插件(YQ)、显示面板(1.CD)O3) RCS931与RCS901的区别RCS931一一使用光纤通信、无收发信机RCS901使用电缆通信、有收发信机4) RCS941、931、901的适用范围分别是什么？RCS941IlOKVRCS931220KVRCS901220KV5) RCS941>931、901各配置哪些保护？RCS941：纵联距离保护、纵联零序保护、距离保护、零序过流保护、低周保护、低压保护、高频通道保护。RCS931：高压线路保护零序过流保护、中压线路保护零序过流保护RCS901：高压线路保护零序过流保护、中压线路保护零序过流保护6) PRC78的含义PRC78是变压器主保护，P保护屏，7) GPS的含义GPS：GlobalPositioningSystem8)测控柜功能采集相应断路器的位置信号、R继电保护，C控制，78
