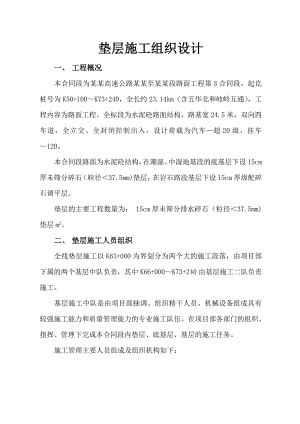

垫层施工组织设计一、 工程概况本合同段为某某高速公路某某至某某段路面工程第3合同段，起讫桩号为K50+100K73+240，全长约23.14km（含五华北和岐岭互通），工程内容为路面工程。全标段为水泥砼路面结构，路基宽24.5米，双向四车道，全立交、全封闭控制出入，设计荷载为汽车超20级，挂车120。本合同段路面为水泥砼结构，在潮湿、中湿地基段的底基层下设15cm厚未筛分碎石（粒径37.5mm)垫层，在岩石路段基层下设15cm厚级配碎石调平层。垫层的主要工程数量为： 15cm厚未筛分排水碎石（粒径37.5mm)垫层m2。二、 垫层施工人员组织全线垫层施工以K63+000为界划分为两个大的施工段落，由项目部下属的两个基层中队负责，其中K66+000K73+240由基层施工二队负责施工。基层施工中队是由项目部抽调、组织精干人员、机械设备组成具有较强施工能力和质量管理能力的专业施工队伍。在项目部各部门的组织、指挥、管理下完成本合同段内垫层、底基层、基层的施工任务。施工管理主要人员组成及组织机构如下：1)某某路面3标项目经理部施工管理人员组成姓 名职 务职 称学历年龄主 要 职 责项目经理工程师大学28全面负责本项目部的生产经营管理及精神文明建设、分管财务部、合同部项目副经理工程师大学36协助项目经理做好各项工作。分管机材部、人事行政部、安全部，以及党群工作和地方关系的协调项目总工工程师大学34负责项目工程生产技术交底、施工计划安排和质量保证体系的落实，分管工程部、质检部质检部主管助 工大专27负责项目工程质量检查、监督、管理工作。试验室主任助 工大专29协助质检部主管工作，主要分管试验室工作机材部主管助 工大专35负责项目工程设备管理及材料的计划、组织财务部主管会计师大学37负责财务日常工作及成本核算和控制行政部主管经济师大专42负责人事工资、劳保、后勤保障等工作安全办主管经济师大学31负责施工生产及交通安全和治安防火等工作合同部主管助 工大学27负责合同文件的处理；计划、计量支付报表的编制及资料整集工程部主管助 工大专28负责生产计划的编制和执行、技术方案的处理施工员助工中专28负责基层一队的施工任务的安排和实施中队主管助工中专30负责基层二队的施工任务的安排和实施测量主管工程师大学38负责本标段所有测量工作的安排和实施测量员技术员中专24负责垫层的放样及复测工作测量员技术员中专24负责垫层的放样及复测工作施工员技术员中专24负责垫层施工现场管理工作2)某某路面3标项目经理部组织机械图治安综合治理安全生产后勤组人事组中心试验室质检组施工组测量组质检部机材部主任工程师项目副经理摊铺组拌和运输组 摊铺组 拌和运输组面层砼摊铺组面层砼运输组面层砼拌和站 预制件安装组 排水工程施工组碎 石 加 工 场基层施工一队面层混凝土施工队附属工程施工队工程部财务部合同部行政部某某高速路面3标项目经理部项 目 经 理恒建华业石场加工组董源石场加工组面层碎石加工组基层施工二队3)垫层施工人力资源计划表：部门工种2004年2005年10月11月12月1月2月测 量技术员44444测 工44444施 工技术员22222机 材管理员22222质 检质检员22222试验员44444安 全管理员11111运输组技 工3030303020摊铺组技 工1212121212民 工3030303020三、垫层施工机械设备计划设备名称型 号数量技术指标产地使 用 时 间主要用途推土机上海120A1台120KW上海2004年10月2005年3月垫层初平推土机小松D601台165HP日本2004年10月2005年3月垫层初平装载机厦工ZL-501台5m3厦门2004年10月2005年8月配合垫层初平平地机PY160C1台140KW天津2004年10月2005年3月垫层精平平地机Y1801台170KW四川2004年10月2005年3月垫层精平压路机vv1701台16T捷克2004年10月2005年3月垫层初压徐工ZCA252台18T徐州2004年10月2005年3月垫层初压、复压徐工ZCA181台16T徐州2004年10月2005年3月垫层初压、复压装载机厦工ZL-502台5m3厦门2004年10月2005年8月配合料场装料自卸车各种型号305T12T国产2004年10月2005年8月运输材料洒水车SQL-5000型2台5T国产2004年10月2005年8月洒水全站仪SOKKIA2台2日本2004年10月2005年10月测量、放样（全线共用）水准仪DSZ24台±1.5mm苏光2004年10月2005年10月测量、放样（全线共用）压力机JTY-20001台2000KN，二级无锡2004年10月2005年10月材料试验电动击实仪JZ-20型1台北京2004年10月2005年10月标准试验灌砂筒1502套无锡2004年10月2005年10月压实度检测液塑限联合测定仪FIG-11型1台佛山2004年10月2005年10月材料试验标准石子筛（方孔）2.560mm1套无锡2004年10月2005年10月材料试验四、 材料组织垫层采用最大粒径不大于37.5mm的未筛分碎石。基层施工一队所用未筛分碎石由设于国道205 旁的董源石场生产提供，该石场安装有一条生产能力为25T/h的900×1200mm碎石生产线，日生产能力约2000立方米。董源石场自5月份投入生产以来，现已生产级配碎石约5万m3。基层施工二队所用垫层碎石由位于K68+400左幅的恒建石场提供，现已生产垫层用未筛分碎石约3万m3。所有垫层用未筛分碎石计划于2005年1月底前生产完毕。碎石在试生产时先取样检验，只有检验合格后才可大规模生产，在生产过程中定期取样检验，确保碎石质量，当检验不合格时，应停止生产，重新调整生产线，直至调整至能再次生产合格碎石后方能正式生产。碎石原材料在进场后要按规范规定的频率进行抽检，只有经检验合格，且经监理工程师确认、批准后方可用于工程施工，以确保工程质量。垫层共需碎石约m3。垫层碎石生产进度计划表材料名称规 格单位需用量进度合计2004年2005年9月10月11月12月1月2月碎 石未筛分碎石m3200001500030000300002500014000五、 垫层施工 1、 施工前技术准备技术工作准备：在正式开工前，项目部组织施工人员对设计文件、图纸及资料进行审查、核对及参加设计、业主、监理主持的技术交底。项目部技术负责人还需对全体职工进行技术交底，工程部主管需向垫层施工主管人员技术交底；垫层施工主管对施工队技术交底，从而统一认识，明确技术重点与难点，为本项目创优质工程而努力奋斗。技术交底的内容包括： 图纸交底； 施工组织设计交底； 设计变更交底； 分项工程施工工艺技术交底； 质量控制办法交底及分项工程质量要求、实测项目及允许误差交底。安全措施交底：各级技术交底的同时，需结合工程内容，组织施工员、安全员、机械手、司机等对施工规范及操作规程有关章节组织学习。在施工中，经常检查安全措施落实情况，对违反安全措施的行为要及时纠正，并建立相应的奖罚制度。安全措施及执行情况形成文字记录，由项目部存档，为本工程最终无重大质量、安全事故打下坚实基础。测量工作准备：项目部设立了一个人员素质高、富有施工测量经验、测量仪器精良的测量组，主要负责全线的导线点、水准点复测及施工测量、放样工作。在施工中定期对控制点进行检测，确保测量控制点在整个施工及验收期内的完好和准确性。对测量仪器、工具，根据作业要求，做到及时检查较正，加强维护保养，定期检查，保证仪器、工具的完好，不致妨碍作业，延误工期，确保测量质量。路基交验时，根据交接资料对所交验路基宽度、标高和横坡等进行复核，把复测结果和有疑问的地方报告监理工程师。试验工作准备：项目部试验室除配备了水泥、钢筋、砂、石等原材料试验的全套设备外，还配备了水泥砼、砂浆、水泥稳定粒料，路面结构检测的全套设备。试验人员均经过培训，持有上岗证，熟悉试验规程，能熟练的操作试验仪器。试验室在施工中对工程质量能很好的进行控制，并以试验指导施工，为优质高效地完成施工任务服务。2、施工现场布置本标段工程起讫桩号为K50+100K73+240，里程约23.14km。项目部位于华城镇，交通方便，距离五华北互通约1Km，便于现场施工的安排和指挥。设立于华城中转站的1#稳定土拌和站、K68+400右的2#稳定土拌和站是作为垫层、底基层、基层施工的两个施工队的驻地，分别负责K50+100K63+000、K63+000K73+240段的垫层、底基层、基层施工。在垫层施工前，完成这两个拌和站的临时建筑、水电建设，同时消防和安全设施配备齐全。以作为施工处现场技术人员、工人生活、休息的地方。每个拌和站设置机械维修车间，以便日常生产中对机械的维修、保养，使施工机械始终处于最佳状态，以提高生产率，保证施工的正常进行。施工中垫层原材料的运输和机械的通行均考虑从路基上通过，通行时尽量减少对路基的破坏，破坏了的路基在施工路面结构层前应重新平整、压实，并检测合格。对个别尚未完工不能通行的桥梁，拟从路基施工单位的现有便道上通过，如便道不能满足我标运输车通过要求，将适当改建，直至通畅。3、施工材料：垫层所用施工材料为未筛分碎石，其技术指标应符合以下要求：3.1按JTJ058-2000公路工程集料试验规程（T0316-2000）标准方法进行试验时，碎石的压碎值不大于30%。3.2 用于垫层的未筛分碎石应由岩石和砾石轧制而成,且洁净,干燥，并具有足够的强度和耐磨耗性。其颗粒形状应具有棱角，接近立方体，不得含有软质岩石和其他杂质。3.3 对于用未筛分碎石的垫层颗粒最大粒径不应超过37.5mm。 3.4 排水垫层材料级配的渗滤标准：1) 垫
