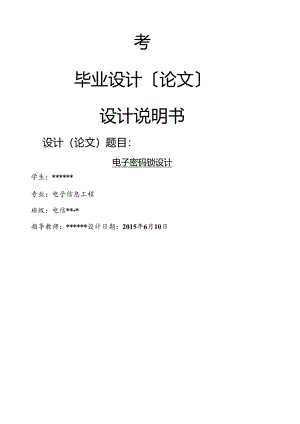

考毕业设计论文设计说明书设计（论文）题目：电子密码锁设计学生：*专业：电子信息工程班级：电信*指导教师：*设计日期：2015年6月10日*大学*学院毕业设计(论文)任务书毕业设计论文题目：电子密码锁设计原始资料：20世纪80年代后，随着电子锁专用集成电路的出现，电子锁的体积缩小，可靠性提高，本钱较高，是适合使用在平安性要求较高的场合，且需要有电源提供能量，使用还局限在一定范围，难以普及，所以对它的研究一直没有明显进展。目前.，在西方兴旺国家，电子密码锁技术相对先进，种类齐全，电子密码锁已被广泛应用于智能门禁系统中，通过多种更加平安，更加可靠的技术实现大门的管理。在我国电子锁整体水平尚处于国际上70年代左右，电子密码锁的本钱还很高，市场上仍以按键电子锁为主，按键式和卡片钥匙式电子锁已引进国际先进水平，现国内有几个厂生产供给市场。但国内自行研制开发的电子锁，其市场结构尚未形成，应用还不广泛。国内的不少企业也引进了世界上先进的技术，开展前景非常可观。希望通过不断的努力，使电子密码锁在我国也能得到广泛的应用。电子防盗锁广泛应用于金融业，其根本的作用是“授权”，即被“授权”的人才可以存取钱、物。广义上讲，金融业的“授权”主要包括以下三种层次的内容：1、授予保管权，如使用保管箱、保险箱和保险柜；2、授予出入权，如出入金库、运钞车和保管室；3、授予流通权，如自动存取款。毕业设计论文主要内容：拟在此电子密码锁的系统中设计主要由三局部组成：4X4矩阵键盘接口电路、密码锁的控制电路、输出八段显示电路。另外系统还有1.ED提示灯，报警蜂鸣器等。系统能完本钱机超时报警、超次锁定、修改用户密码根本的密码锁的功能。本设计的任务拟采用单片机(STC89C52)作为单片机的核心单元，利用单片机串行发射、接收等功能而设计的一款具有本机开锁和报警功能的电子密码锁。本系统本钱低廉，功能实用。本系统根据设定好的密码，采用4X4键盘实现密码的输入功能，当密码输入正确之后，锁就翻开，如果输入的密码不正确，就锁定按键3秒钟，同时发出报警声。(1)单片机型号可选STC89C52。(2)6位密码的设定在程序中完成。(3)密码的输入采用4X4键盘实现，输入6位数字后，按回车键结束。(4)假设输入的密码正确，锁翻开，同时用发光二极管亮1秒作为提示。(5)报警可采用蜂鸣器或扬声器。主要参考文献：1李永，嵌入式系统的开展现状和开展趋势，电脑知识与技术，2005年，第3期，68-692彭松；赵丽媛；王闵；武桐桐；张百发，智能电子密码锁的设计与研究,电子制作，2014年2月(下)，总第253期,060-0613徐梦来；曹浩彤，浅谈现代安防问题之电子密码锁，科技致富向导，2014年10月，第30期，202-2544梁丽，电子密码锁的计算机仿真设计,计算机仿真,2005年,第02期,218-22012全新实用电路集粹丛书编辑委员会，家用电器控制与保护应用电路集粹，机械工业出版社,2005年，67-1655 Wei1.iu,YanPingWang,AT89C52Microcontroller-BasedElectronic1.ocksDesign,AppliedMechanicsandMaterials,2014,Vol.3627(685),378-3836 JOHANSSONFRITZHUGO(US);DAVIDSONJAMESP(US),ElectronicCombination1.ock,US20070847209,2008-3-13,全文学生须提交的文件：(1)设计说明书文本1份，电子版1份(2)开题报告一份(3)毕业设计(论文)正文14)与设计相关的外文原文及其翻译一篇进度安排：1. 01-3.14：得知论文题目并阅读相关硕士论文；3. 15-4.10：在老师指导下完成对根底理论的理解；4. 11-5.09：在老师的指导下了解硬件选择、软件的安装使用，并做出相关结果;5. 10-5.16：构思论文框架(论文提纲)；6. 17-6.14：进行对论文的起草并完成论文初稿。上班级电信*学生*设计(论文)工作起止日期2015.3.022015.6.12指导教师签字日期专业(系)主任签字日期电子密码锁设计摘要随着电子产品向智能化和微型化的不断开展，单片机已成为电子产品研制和开发中首选的控制器。本文介绍了一种应用STC89C52单片机设计的防盗自动报警电子密码锁系统。经实验验证该系统具有软硬件设计简单，易于开发，本钱较低，平安可靠,操作方便等特点，可作为产品进行开发，应用于住宅、办公室的保险箱及档案柜等需要防盗的场所，所以电子密码锁凭着比拟强的实用性、锁密匙量大，又要制造简单；既平安可靠，又本钱低廉；既保密性强，又实用性广，在密码锁的巨大市场上占有一席之地。本系统由STC89C52单片机、4*4矩阵键盘、蜂鸣器、复位电路和晶振电路、继电器等组成。4*4键盘主要用于密码的输入和修改，蜂鸣器报警，复位电路和晶振电路与STC89C52单片机组成单片机最小系统。它具有设置、修改6位用户密码、输错报警、密码错误报警等功能。本系统本钱低廉，功能实用。关键词：密码锁，蜂鸣器，报警，STC89C52E1.ECTRONICCOMBINATION1.OCKDESIGNABSTRACTAselectronicproductstointelligenceandthecontinuousdevelopmentofminiaturization,SCMhasbecometheresearchanddevelopmentofelectronicproductfirstcontroller.ThispaperintroducesakindofapplicationofSTC89C52SCMdesignanti-theftalarmsystem,automaticelectroniclocks.Throughtheexperimentvalidatethesystemhardwareandsoftwaredesignissimpleandeasytodevelop,lowcost,convenientoperation,safeandreliable,etc.Canbeusedasproductdevelopmentandapplicationinresidential,officeofsafeandsecurityneedsofthecabinetetc,soelectroniclockswithstrongerpracticability,lockthekey,andmakesimple,Bothsafeandreliable,andlowcost,Bothsecrecy,andpracticability,thehugemarketinlocks.ThissystembytheSTC89C52single-chipmicrocomputer,the4*4matrixkeyboard,buzzer,resetcircuitandvibrationcircuit,relayandsoon,4*4keyboardismainlyusedforinputandmodifythepassword,thebuzzeralarm,andresonancecircuitandresetcircuitSTC89C52singlechipmicrocontrollerminimumsystem.IthassixSettings,modifyuserpassword,mistypedalarm,passworderroralarm,etc.Thissystemislowcost,functionandpractical.KEYWORDS:Combinationlock,Buzzer,Callthepolice,STC89C52摘要ABSTRACTI第一章绪论41. 1密码锁简介41.2 课题背景41.3 课题的目的和意义51.4 电子密码锁开展趋势51.5 本设计所要实现的目标61.6 本设计完成的工作61.7 设计方案简介6第二章总体方案72. 1硬件选择82 .1.1电源模块83 .1.2主控制器模块82.2软件局部9第三章硬件系统构成及实现93. 1主要元器件93. 1.1主控芯片STC89C5294. 1.2存储芯片AT24C02125. 1.31.CD1602显示器136. 14日日153.2硬件电路153. 2.1电源输入电路154. 2.2键盘电路155. 2.3存储芯片电路166. 2.4液晶显示电路167. 2.5报警电路168. 2.6复位电路169. 2.7晶振电路1710. 2.8开锁电路17第四章软件系统设计方案1711. 1主程序流程图174. 2按键功目匕流程图184.2 密码设置流程图184.3 开锁软件流程图18第五章系统安装、调试、仿真与实现185. 1系统安装186. 2硬件调试197. 3软件调试195.3.1KEI1.软件介绍195.3.2调试205.4系统仿真205.4.1ProteUS软件简介205.4.2软件操作间介205.4.3仿真21第六章总结与展望21参考文献22致谢23附录23附录1元器件清单23附录2整机电路仿真图23附录3源程序23外文文献28中文翻译52第一章绪论1.1 密码锁简介平安问题是现代社会各界普遍关注的焦点之一。在现实生活中，很多场合都用到了电子密码锁，比方说门禁系统，银行账户管理，保险箱等等地方都要用到电子密码锁，而且对其要求也很高。所以高平安性能密码锁的研究就成了一个必需的话题。近几年各种平安产品(如指纹识别、卡辨识、红外防盗等)己相继问世，但这类产品的特点是针对特定指纹或有效卡。只能适用于保密要求高或供个人使用的保险箱保险柜等，虽然这些产品平安性高，但其生产本钱高，携带、安装及使用不方便，这在一定程度上限制了这类产品的普及和推广。随着单片机的迅速开展，其应用领域越来越广，如消费电子、家用电器、办公设备、商业营销设备、工业控制和机电一体化控制系统、智能测量仪表以及汽车与航空航天电子系统中都广泛采用了单片机。51系列单片机由于具有可靠性好，以及扩展控制功能强等优点，成为国内目前应用最广泛的一种8位单片机之一。随着单片机的应用领域越来越广泛，可以看出其的优越性和可靠性，所以将其应用到保密和平安方面是必然的，也是相当可靠，相当有意义的，基于单片机的电子密码锁的研究在保护财产和人身平安方面可以给人们带来更多更好的选择。本文介绍的是一种由单片机编程控制实现的多功能密码锁，这种电路设计具有密码输入有效提示、错误指示、控制开锁电平、控制报警电路、密码修改等功能。可在意外泄密的情况下及时修改密码，密码可以是1-9位按键随意组合，其保密性强、灵活性高、特别适用于家庭、办公室、学生宿舍及宾馆等场所，具有社会推广价值。1.2 课题背景在日常的生活和工作中，住宅与部门的平安防范、单位的文件档案、财务报
