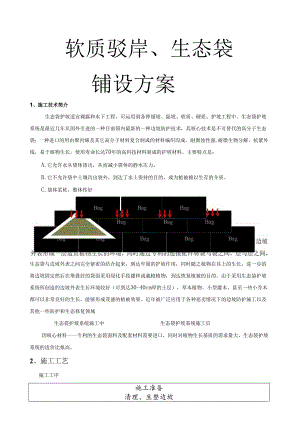

生态袋护坡施工方案[1].docx
软质驳岸、生态袋铺设方案1、施工技术简介生态袋护坡适宜裸露和水下工程，可运用到各种缓坡、陡坡、软质、硬质、护坡工程中。生态袋护坡系统是最近几年从国外引进的一种目前国内最新的一种边坡防护技术，其核心技术是不可替代的高分子生态袋：一种进口的用由聚丙烯及其它高分子材料复合制成的材料编织而成，耐腐蚀性强,耐微生物分解，抗紫外线，易于植物生长，使用寿命长达70年的高科技材料制成的护坡材料。主要特点是：A.它允许水从袋体渗出，从而减小袋体的静水压力。B.它不允许袋中土壤泻出袋外，到达了水土保持的目的，成为植被赖以生存的介质。C.袋体柔软，整体性好生态袋与边坡外表之间完全紧密的结合起来，到达牢固的护坡作用，同时随之植物在其上的生长，进一步的将边坡固定然后在堆叠好的袋面采用绿化手段播种或栽植植物，到达恢复植被的目的。由于采用生态袋护坡系统所创造的边坡外表生长环境较好（可到达30-40cm厚的土层），草本植物、小型灌木，甚至一些小乔木都可以非常良好的生长，能够形成茂盛的植被效果。近年被广泛应用于各种恶劣情况下的边坡防护施工以及其他一些防护和生态修复领域生态袋护坡系统施工中生态袋护坡系统施工后因核心材料一一专利的生态袋面料及配套材料需要进口，同时对植物生长基质的需求量大，生态袋护坡系统的造价比拟高。2、施工工艺施工工序施工准备清理、生整边坡砂土料运输填充、堆砌生态农，年肋格硼攵二，打锚杆,回填填料1土嗪地而厂喷播绿化、栽植灌木植被养护（1）施工准备做好人员、机具、材料、准备。挖好根底。（2）清坡去除坡面浮石、浮根，尽可能平整坡面。（3）生态袋填充将基质材料填装入生态袋内。采用封口扎带（高强度、抗紫外线）或现场用小型封口机封制注:每垒砌四平方米生态袋墙体中有一生态袋填充中粗砂以利排水.（4）生态袋和生态袋结构扣及加筋格栅的施工根底和上层形成的结构：将生态袋结构扣水平放置两个袋子之间在靠近袋子边缘的地方，以便每一个生态袋结构扣跨度两个袋子（见图2）,摇晃扎实袋子以便每一个标准扣刺穿袋子的中腹正下面。每层袋子铺设完成后在上面放置木板并由人在上面行走踩踏，这一操作是用来确保生态袋结构扣和生态袋之间良好的联结。铺设袋子时，注意把袋子的缝线结合一侧向内摆放，每垒砌三层生态袋便铺设一层加筋格栅，加筋格栅一端固定在生态袋结构扣。生态袋和标准扣摆放步骤示意图（1）一图（4）图（1）将生态袋水平放置图（2将标准扣骑缝放置图（3）上层生态袋叠砌其上图（4）将结构压实成整体互锁结构重复上述施工砌叠步骤，直至完成。压顶：在墙的顶部，将生态袋的长边方向水平垂直于墙面摆放，以确保压顶稳固。（5）绿化施工a.喷播采用液压喷播的方式对构筑好的生态袋墙面进行喷播绿化施工，然后加盖无纺布，浇水养护。b.栽植灌木对照苗木带的土球大小，用刀把生态袋切割一“丁”字小口，同时揭开被切的袋片；用花铲将被切位置土壤取出至适合所带土球大小，被取土壤堆置于切口旁边；用枝剪把苗木的营养袋剪开，完全露出土球，适当修剪苗木根系与枝叶；把苗木放到土穴中，然后用花铲将土壤回填到土穴缝边，同时扎土,直到回填完好，并且盖好袋片；对于刚插植完的苗木，必须浇透淋根水；后期按绿化标准管养。工程材料/构配件/设备报审表工程名称：致：_（监理单位）我方于方寸年9月26口进场的工程材料/构配件/设备数量如下（见附件）。现将质量证明文件及自检结果报上，拟用于下述部位：1、生态袋18000个、规格：970×430mm2、连接扣除18000个。3、卡扣20000请予以审查。附件：1、数量清单承包单位（章）：项目经理：0期：年月门经检查上述工程材料/构配件/设备，符合/不符合建设文件和标准的要求，准许/不准许进场，同意/不同意用于拟定部位。工程监理机构：总/专业监理工程师：日期：材料进场清单序号材料名称材料地点规格数量1鑫三角生态袋北京海淀区970*430mm18000个2鑫三角连接扣北京海淀区18000个3卡扣北京海淀区20000个456789101112131415161718192021生态袋铺设工序报验申请表工程名称:致:我单位已完成了软质驳岸铺设工作现报上该工程报验申请表,请予以审查验收。附件：1、砂质土检验批施工质量验收记录2、隐蔽工程检查记录承包单位（章）工程经理日期,工程监理机构总/专业监理工程师日期砂质土检验批质量验收记录编号:工程名称分部工程名称砂质黑土验收部位生态区施工单位工程经理施工执行标准名称及编号城市绿化工程施工及验收才城市园林绿化工程施工及Z园林栽植土质量标准（DBJO垂直绿化技术规程乐准(CJJ/T82-1999)险收标准(DB11/T212-2003)3-231-98)分包单位分包工程经理质量验收标准的规定施工单位自检记录监理（建设）单位验收记录主控项目1土壤颜色合格合格2土壤松散度合格合格3土壤酸碱度合格合格4土壤持水量合格合格一般项目1土壤污染物垃圾、杂草、树根无无23施工单位检育评定结果专业工长（施工员）施工班组长主控工程全部合格，一般工程满足标准规定要求。工程专业质量检查员：2011年月日监理（建设）单位验收结同意验收论专业监理工程师：（建设单位工程专业负责人）2011年月日隐蔽工程检查验收记录质检表4施工单位工程名称隐检工程软质驳岸铺设隐检范围生态区南北岸隐蔽时间年月日检查时间年月日隐蔽内容：生态袋铺设检查情况：台阶式生态袋铺设外观。验收,意:见一处理情一复查人：年月日建设单位监理单位施工工程技术负责人质检员黑龙江省工程质量监，导总站监制工程总量确认单工程名称：鸡西穆棱河综合治理改造工程（新建）二标段序号名称单位上报工程量规格备注1平整场地Hl21704生态区2砂质黑土M32340生态区3生态袋个18000970*430MM生态区4连接扣个18000300*90MM生态区5卡扣个20000生态区6软质驳岸M1200生态区建设单位:签字（盖章）监理单位：签字1盖章）施工单位：签字（盖章）
