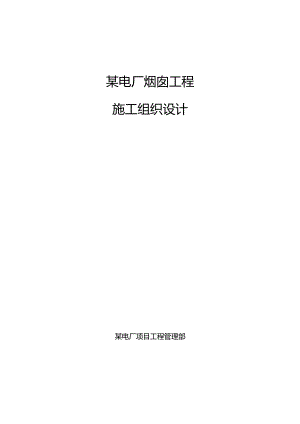

某电厂烟囱工程施工组织设计.docx

某电厂烟囱工程施工组织设计某电厂项目工程管理部发布时间:实施时间:目录第一章指导思想和工程建设目标4一 .工期目标4二 .质量目标4三 .安全目标5四 .文明施工目标5五 .服务目标5第二章编制依据6一 .编制说明6二 .编制依据6第三章工程概况7一、工程概况7三、厂址条件8四、水文气象8五、交通运输9六、现场条件9第四章施工组织机构11第五章施工部署12一,总体施工技术方案和措施12二.主要分部（分项）工程的施工方法14三、新技术应用计划39四 .施工机械选择配备40主要施工机械装备表40五 .施工总平面布置41六,施工人员组织43附表：444烟囱工程劳动力计划表44七.施工材料准备45切实解决所需机械设备。遵照见证取样的原则，对进场材料进行必要的检验和储备。45第六章施工进度计划46一 .施工进度计划分析46二 .施工进度计划46第七章特殊环境施工措施46一 .雨季施工措施46二 .冬季施工措施49第八章主要施工技术组织措施50一 .保证工程质量的技术措施50二 .保证施工安全的技术措施56三 .保证文明施工措施63四 .降低成本措施65五 .保证进度的主要措施66六.保证施工环境控制措施69210米以上烟囱翻模设备75一、总体设计75二、部件设计76第一章指导思想和工程建设目标本烟囱工程施工将始终坚持以质量为中心，以安全为重点，按照质量管理和质量保证标准建立健全质量保证体系；按照职业健康安全管理体系建立健全安全保证体系；以高标准达标投产为主线,积极推广新技术、新工艺、新材料、新设备；精心组织，科学管理，明确责任，细化目标，保证在预定工期内优质、安全、低耗地完成本工程的施工任务，全面完成项目的各项预定目标。一.工期目标积极组织、落实施工准备，严格按照建设单位规定的时间内开工，保证按照业主批准的网络进度计划执行，确保重要节点如期完成和交付安装，并满足业主工程建设计划各项调整的要求。二.质量目标1 .确保按照*集工20xx41号文件中国*集团公司火电机组达标投产考核办法（20XX年版）实现基建过程和最终达标投产，实现省优、部优工程，质量达到国内同类型机组的先进水平，争创“鲁班奖”o2 .符合设计要求。3 .符合招标文件要求的国家和行业有关施工验收规范。4 .工程质量具体要求：土建工程除要求结构内在质量达到的设计规范要求之外，施工工艺质量必须优良，具体要求：清水混凝土工艺：筒身按清水混凝土工艺施工，其质量标准为：几何尺寸准确；表面平整，颜色一致；无接槎痕迹，无蜂窝麻面，无明显气泡；模板拼缝有规律。三.安全目标在工程施工全过程中，杜绝人身死亡事故和重大机械设备损坏事故；不发生火灾事故、不发生负主要责任的重大交通责任事故及其它重大事故，不发生重伤事故，轻伤率控制在3%。及以下；严格控制各种习惯性违章。四.文明施工目标严格执行下列规程、规定：1）电力建设安全健康与环境管理工作规定；2）电力建设安全工作规程（火力发电厂部分）；3）电力安全工作规程；4）电力建设安全施工（生产）管理制度；5）电力建设施工企业全面质量管理办法；6）电力建设文明施工及考核办法7）保护工程成品、防治毁坏和二次污染的有关规定加大文明施工的经费投入，按照业主批准的临建平面和标准进行临建布置，按照文明施工要求控制整个施工过程，创文明工地。五.服务目标全面履行对业主的各项承诺，树立服务第一的思想，以科学和先进的技术手段，严格组织管理，达到业主满意，并按规定实行保修服务。第二章编制依据一.编制说明本施工组织设计是以国家现行施工规范，该工程招、投标文件及公司现有施工技术力量和历年来积累的施工经验为基础编制的；是烟囱工程施工的重要技术文件之一。二.编制依据1 .业主提供的烟囱地基处理及基础施工图（F2911S-T0302）；和烟囱筒身施工图（F2911S-T0303）；2 .设计指定的施工标准图集及设计图纸会审纪要（211X-F2911S-T020>T021）；3 .有关国家、行业现行建筑施工及验收的有关标准、规范（详见附表：1）;附表：1编号名称标准号1电力建设施工质量验收及评定规程（第一部分：土建工程）D1./T5210.1-20052火电施工质量验收及评定标准（焊接篇）建质1996113工程建设标准强制性条文（房屋建筑部分）建标200212194工程建设标准强制性条文（电力工程部分）建标【2002】2415火电建设工程施工技术管理导则20031536质量管理和质量保证标准GB/T19000-2000GB/T19001-2000GB/T19004-20007烟囱工程施工及验收规范GBJ78-858建筑工程施工质量验收统一标准GB50300-20019混凝土结构工程施工质量验收规范GB50204-200210工程测量规范GB50026-9311混凝土质量控制标准GB50164-9212普通混凝土配合比设计规程JGJ55-200013混凝土强度检验评定标准GBJ107-8714建筑防腐蚀工程施工及验收规范GB50212-200215建设工程施工现场供用电安全规范GB50194-9316钢筋焊接及验收规程JGJ18-9617建筑施工安全检查评分标准JGJ59-9918建筑机械使用安全技术规程JGJ33-200119建筑工程冬期施工规范JGJ104-974 .本企业内部管理体系文件、管理手册及工作标准;5 .施工现场及周边环境状况。第三章工程概况一、工程概况*有限公司一期2X600MW机组建设工程烟囱设计为脱硫套筒烟囱，烟囱高度为240m,出口内径9.5m,±0.00相当于绝对标高58.55mo本工程地基处理采用预应力混凝土管桩，共295根，桩顶标高为-4.90m,该地基处理工程施工已由其他企业施工完成。依据合同要求,我企业仅对该分部工程的桩头进行处理。本烟囱基础为大体积环板基础，基础埋深5.0m,外环最大直径为34.90m,内环最小直径为11.90m,基础碎施工必须按大体积混凝土的要求进行施工。基础硅C30,环壁硅C40。根据地质资料，由于施工区域内地下水位较浅，而基础埋深又较深，因此，土方开挖前需先进行降水，采用管井降水法。烟囱筒身为现浇钢筋混凝土外筒C40、C30,耐酸胶泥砌筑耐酸砖配筋砌体内筒的套筒式结构，外筒内侧设环形钢平台，配筋砌体内筒分段支撑在各层钢平台上，各钢平台间设钢梯。内筒外侧设玻璃棉毡隔热层。标高114.0m以上筒身外侧涂航空标志漆。二、工程量清单附表：2序号项目名称单位数量1、烟囱(240M/9.5M)2、24Om及以下筒身立方米66293、烟囱内衬耐酸成耐酸砂浆砌筑立方米21324、珍珠岩板棉隔热层立方米5005、烟囱(100m)照明米2406、机械土方主要构筑物立方米120367、钢结构支撑吨1338、24Om及以下基础立方米5304三、厂址条件电厂厂址坐落于*旧址上。该电厂项目东南距商丘市约33km,西距民权县城约7km,北距林七水库约5km,距民商公路500m；西北距龙门灰场约1.5km；南距铁路专用线接轨站一一陇海铁路宁陵车站约3.7km；厂址区域地势平坦开阔。四、水文气象本工程厂区在地貌上位于黄河中下游冲洪积平原，为黄河故道，地形平坦开阔，厂区地基土主要为粉土、粉质粘土、粉细砂等。由于上部地基较为软弱，地基承载力和压缩性指标均不能满足设计要求，且存在地震液化的问题，发电厂主要建筑物和重要的辅助、附属建筑物均应进行地基处理。厂区地下水埋藏较浅，应进行施工降水。商丘气象站的常规气象要素累年特征值(依据1960-2001共42年资料统计)如下：平均气温：14.1极端最高气温：43.6极端最低气温：-18.5oC平均气压：1009.2hpa平均相对湿度：70%最小相对湿度：0年平均降水量：681.6mm平均风速：2.8ms最大积雪深度：19cm五、交通运输1.铁路本工程规模为2x600MW,用煤量每年约253万吨，由河南郑煤集团新密矿区供应，燃煤全部采用铁路运输，其运输线路为新密线一一密县站一一京广线一一陇海线一一宁陵站一一电厂。电厂采用由煤源装车点组织整列直达煤列，列车到达宁陵接轨站交接场交接后，由车站调机将重车整列送至厂内重车线进行货物交接,进厂卸空后的列车由车站调机整列取至接轨站交接场，按行车计划排空。电厂燃煤运输由铁路部门承担并统一管理。本工程建设和运行期间的大件设备和货物采用铁路运输。2.公路运输进厂道路由厂区北侧500m处的民商公路引接。六、现场条件1.建设用地商丘民权2×600MW电厂主厂房、烟囱、冷却塔施工区域（已征用）。2.现场条件(1)概述'业主先期提供的施工区的总平面布置是原则性的方案，项目部提交的施工组织设计、总平面布置经建设单位同意后将作为最后确定的总平面布置，最后确定的总平面和施工组织设计各方严格执行。根据工程进展实际情况，业主有权对施工区进行调整。(2)测量基准点业主将书面提供施工控制网资料，项目部以此作为施工测量放线和建(构)筑物定位的依据，并应仔细保护。(3)施工用地按业主批准的施工组织设计布置图，项H部不得自行扩大范围，不得损坏邻近的工程(或生产)设施，否则必须承担由此造成的一切损失。施工时必须做到文明生产，各类废弃物必须运至指定地点，竣工时必须工完料尽场地清，所有临时建筑必须无条件拆除清理并恢复原状。(4)道路项目部可通过厂区北侧的民商公路进入施工区区域。施工车辆必须按业主指定的路线行驶，否则由此造成的一切损失及后果由项目部负责。(5)施工排水施工排水按甲方要求的排水方式组织排放。(6)施工电源业主在现场布置了施工电源，为项目部提供施工用电、生活用电,项目部在指定地点设置变压器后接线，接线后全部用电设施由项目部自行负责，电费按表计结算。(7)施工水源业主在在现场布置了供水管网，为项目部提供施工用水、生活用水(非饮用水)及消防用水，项目部在指定地点引接，接点后全部用水设施由项目部自行负责，水费按表计结算。(8)施工通讯项目部按业主提供的线路进行引接施工通讯线路，通讯费自负。(9)力能管理项目部要严格遵守建设单位制定的二期施工力能供应管理制度，水、电及电视信号费有偿使用，按月结算，从月进度工程款中扣除。(10)施工生活区施工生活区设置在业主指定位置，区域内的污水、建筑垃圾项目部按监理工程师及业主的指示进行清理，费用承包商承担。项目部应保持施工生产区及施工生活区文明、卫生。第四章施工组织机构为了实现既定目标，本工程按项目法组织施工并成立由公司副总经理任项目经理的“河南省*工程有限责任公司*民权电厂项目经理部”,在公司的领导下全面负责本工程的一切施工要素的组织和管理,最终实现既定的施工质量、安全、工
