建筑集成光伏系统施工及验收标准 Construction and acceptance criteria for building integrated photovoltaic systems （征求意见稿）.docx

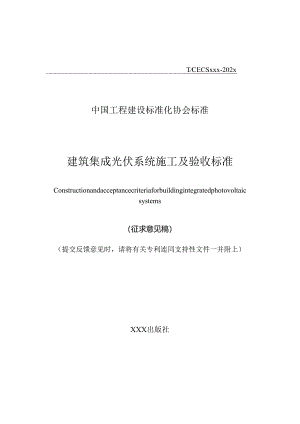

TCECSxxx-202x中国工程建设标准化协会标准建筑集成光伏系统施工及验收标准Constructionandacceptancecriteriaforbuildingintegratedphotovoltaicsystems（征求意见稿）（提交反馈意见时，请将有关专利连同支持性文件一并附上）XXX出版社中国工程建设标准化协会标准建筑集成光伏系统施工及验收标准ConstructionandacceptancecriteriaforbuildingintegratedphotovoltaicsystemsT/CECSxxx-202x主编单位：中国建筑设计研究院有限公司批准单位：中国工程建设标准化协会施行日期：202X年XX月XX日中国XX出版社202X年北京前言根据中国工程建设标准化协会关于印发2021年第二批协会标准制订、修订计划的通知（建标协字（2021）20号）的要求，编制组经深入调查研究，认真总结实践经验，参考国内外先进标准，并在广泛征求意见的基础上，制定本标准。本规程共分9章和2个附录，主要内容包括总则、术语、基本规定、光伏构件安装、电气设备安装、防雷接地、检查调试、验收、运行维护等。本标准由中国工程建设标准化协会建筑与市政工程产品应用分会归口管理,由中国建筑设计研究院有限公司负责具体技术内容的解释。在执行过程中如有意见或建议，请寄送中国建筑设计研究院有限公司（地址：北京市西城区车公庄大街19号，邮政编码:100044）o主编单位：中国建筑设计研究院有限公司参编单位：××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××主要起草人：××××××××××××××××××XXX××××××××××××××××××XXX主要审查人：×××××××××××××××××××××1总则12术语23基本规定33.1 施工准备33.2 施工安装43.3 安全措施54光伏构件安装64.1 一般规定64.2 光伏屋顶84.3 光伏幕墙104.4 光伏采光顶144.5 光伏遮阳164.6 光伏栏板175电气设备安装195.1 线缆敷设与连接195.2 交直流配电柜215.3 汇流箱215.4 逆变器225.5 电池组及充放电控制器255.6 监测装置265.7 组件级快速关断器266防雷接地277检查调试297.1 电气安全检查297.2 系统调试308验收358.1 一般规定358.2 建筑构造388.3 电气系统418.4 防雷接地429运行维护449.1 日常维护449.2 定期检查48附录A光伏系统施工质量验收表格50附录B光伏建筑一体化系统巡检周期表52用词说明54引用标准名录55附：条文说明58Contents1 Generalprovisions12 Terms23 Basicrequirements33.1 Preparationbeforeconstruction33.2 Constructionandinstallation43.3 Safetyrequirements54 InstallationofPVcomponents64.1 Generalrequirements64.2 Photovoltaicrf84.3 Photovoltaiccurtainwall104.4 Photovoltaicdaylightingroof144.5 Photovoltaicsolarshading164.6 Photovoltaicrailingpanel175 Installationofelectricequipment195.1 1.ayandlinkofwirecable195.2 AC/DCpowerdistributioncabinet215.3 DCcombinerbox215.4 Inverter225.5 Batteryandchargeranddischargecontrolinstallation255.6 Monitoringdevice265.7 Component-levelrapidshutdowndevice266 1.ightningprotectionandgrounding277 Inspectionanddebugging297.1 Electricalsafetyinspection297.2 Debuggingandtestingofequipmentandsystem308 Acceptance358.1 Generalrequirements358.2 Buildingconstruction388.3 Electricalsystem418.4 1.ightningprotectionandgrounding429 OperationandMaintenance449.1 Routinemaintenance449.2 Periodicinspection48Appendix A AcceptancetablesofPVsystemengineering50Appendix B Patrolinspectionrecordforbuildingmountedphotovoltaicsystem52Explanationofwording541.istofquotedstandards5558Addition：Explanationofprovisions.o.为加强太阳能光伏发电系统在建筑中的推广应用，促进光伏系统与建筑的结合，规范光伏系统的安装、验收与运行维护，制定本标准。1.0.2本标准适用于新建、改建和扩建建筑光伏系统的安装、验收与运行维护。1.0.3建筑光伏系统的安装、验收与运行维护，除应符合本标准外，尚应符合国家现行有关标准的规定。2术语2.0.1建筑光伏系统buildingmountedphotovoltaic(PV)System安装在建筑物上的光伏系统。2.0.2光伏构件photovoltaicmodulecomponent与建筑构件组合在一起或独立成为建筑构件，同时具备光伏发电和建筑功能的构件。2.0.3建筑光伏一体化buildingintegratedphotovoltaic(BIPV)将光伏构件及其他光伏发电设备和材料纳入建筑构件体系,与建筑同步设计、同步施工、同步验收、同步运行管理，实现二者的有机结合。2.0.4光伏幕墙PVcurtainwall将光伏构件作为面板材料，具有光伏发电功能的建筑幕墙。2.0.5金属板屋面metalplateroof采用压型金属板或金属绝热夹芯板的建筑屋面。2.0.6单层防水卷材屋面single-plyroofing采用一层防水卷材与相关材料构成的屋面系统。3基本规定1.1.1 准备3.1.1 工程施工前应具备下列条件：1建设单位应取得相关的施工许可文件；2施工通道应符合材料、设备运输的要求；3施工单位的资质、特种作业人员资格、施工机械、施工材料、计量器具等应报监理单位或建设单位审查完毕；4施工图应通过会审、设计交底应完成，施工组织设计方案应已编审完毕；5工程定位测量基准应确立。1.1.2 建筑光伏系统工程施工前应编制专项施工组织设计方案：1新建建筑光伏系统的安装施工应纳入建筑工程施工组织设计,并制定相应的安装施工方案；2既有建筑光伏系统的安装施工应编制设计技术方案及施工组织设计,并制订相应的安装施工方案。1.1.3 进场的建筑光伏系统设备、构件和原材料应符合设计要求，施工前应对设备进行开箱检查，合格证、说明书、测量记录、附件、备件等应齐全，经验收合格后方可使用。1.1.4 光伏构件的检查应符合下列规定：1光伏构件产品应完整，每个光伏构件上应标注额定输出功率（或电流）、额定工作电压、开路电压、短路电流；2应有合格标志，制造商的贮运、安装和电路连接说明；3光伏构件产品检测要求应符合表3.1.4的规定。表3.1.4光伏构件产品检测要求检查内容检测要求件量查构质检件观查构外检构件应无破损，整体颜色应均匀一致玻璃表面应整洁、平直，无明显划痕、压痕、皱纹、彩虹、裂纹、不可擦除污物、开口、气泡等缺陷表面颜色均匀，无可视裂纹，无明显色斑、脏污等焊带银白色，且颜色一致，无氧化、黄变、弯曲、露白，无明显偏差PVB应无气泡、脱层等缺陷接线盒应无缺损、无机械损伤、无裂痕斑点、无脱落边框表面应表面整洁平整、无破损，无开裂，无明显脏污硅胶残留等条形码清晰正确，不遮挡电池，可进行条码扫描铭牌标签应清晰正确、耐久组串一致性检查同一方阵包含的光伏构件应为同一类型、同一功率、同电流档，不能混装。现场安装光伏构件应与采购协议、设计要求、认证证书上规格型号一致。并联的光伏构件方阵内的所有光伏构件组串均具有类似的开路电压额定电特性和STC下的最大功率点电压以及温度系数3.1.5汇流箱的检查应符合下列规定：1应提供汇流箱制造商、产品型号、合格证等基本信息，认证资料齐全，规格型号应与采购合同（技术协议）一致；2箱体外观应无明显划伤、变形，内部元器件固定牢固可靠;3汇流箱工作电压应符合光伏发电系统设计要求。3.1.6逆变器的检查应符合下列规定：1应提供所使用逆变器的制造商、产品型号等基本信息。逆变器规格型号应与采购合同（技术协议）一致；2逆变器金属箱体应防腐性能良好，现场无明显锈蚀，通风散热应良好，通风孔应无堵塞，风机运转应正常；3逆变器额定输出功率值，现场接入标称装机容量等应符合设计文件的规定。3.1,7配电柜的检查应符合下列规定：1配电箱应有触电警告标识，外观应完好无损，元器件布局应与采购合同（技术协议）一致；2配电箱应安装防雷、过流保护、断路装置；电气连接应可靠连接且接触良好，应做外壳接地。1.1.8 线缆的检查应符合下列规定：1应提供线缆检测报告及认证证书，规格型号应符合设计文件的规定；2线缆绝缘层应完好无损；3线缆连接头连接应牢固。1.1.9 进场的设备、构件和原材料应分类进行保管；电气设备以及钢筋、水泥等材料应存放在干燥、通风场所。1.1.10 光伏系统的产品和部件在存放、搬运、吊装过程中，不应受到碰撞和损坏；吊装作业前，应做好安全围护措施；吊装时，吊装机械和货物，不得碰撞周围建筑和公共设施。1.1.11 临时堆放在屋顶、楼面的设备、构件和材料，应考虑屋面的集中荷载、活荷载等最大荷载承受能力，施工单位应在施工组织设计方案中进行规定，并且应均匀、有序摆放，不得集中放置。3.2 旅工安装3.2.1 光伏系统安装前应具备以下条件：1设计文件齐备；2并网系统应接入手续齐全；3施工组织设计或施工方案已通过批准；4建筑、场地、电源和道路等条件能满足正常施工需要。3.2.2 安装光伏系统的建筑主体结构应完成验收。预留基座、孔洞、预埋件、预埋管和相关设施符合设计图纸的要求，并已验收合格。3.2.3 光伏系统的零部件及配套设备应符合现行国家标准建筑设计防火规范GB50016中建筑构件和
